معرفی استپ موتور 85 کیلو انکودردار لیدشاین CS-M23485

Leadshine CS-M23485 یک استپ موتور انکودردار (Easy Servo Motor) از سری CS-M شرکت لیدشاین است که با بهره‌گیری از فناوری Closed Loop، دقت بالا، گشتاور قدرتمند و عملکردی روان را برای انواع ماشین‌آلات صنعتی و دستگاه‌های CNC فراهم می‌کند. این موتور با گشتاور 8.5 نیوتن‌متر، انتخابی ایده‌آل برای محورهای متوسط و سنگین است و در کنار درایورهایی مانند CS-D1008E عملکردی بسیار نزدیک به سروو موتور، اما با هزینه کمتر ارائه می‌دهد.

وجود انکودر افزایشی باعث می‌شود موقعیت شفت به‌صورت لحظه‌ای کنترل شده و در صورت ایجاد اختلاف، درایور خطا را اصلاح کند. این ویژگی احتمال از دست رفتن پله (Lost Step) را تقریباً از بین برده و دقت حرکت را به شکل محسوسی افزایش می‌دهد.



ویژگی‌های اصلی

گشتاور نگهدارنده 8.5 نیوتن‌متر

موتور دو فاز (2 Phase)

فریم استاندارد NEMA34

مجهز به انکودر افزایشی (Incremental Encoder)

فناوری حلقه بسته (Closed Loop)

حذف گم شدن پله

حرکت نرم و بدون لرزش

کاهش صدای موتور

کاهش دمای کاری نسبت به استپرهای معمولی

مناسب برای کارکرد مداوم صنعتی

سازگار با درایورهای Leadshine سری CS-D1008E

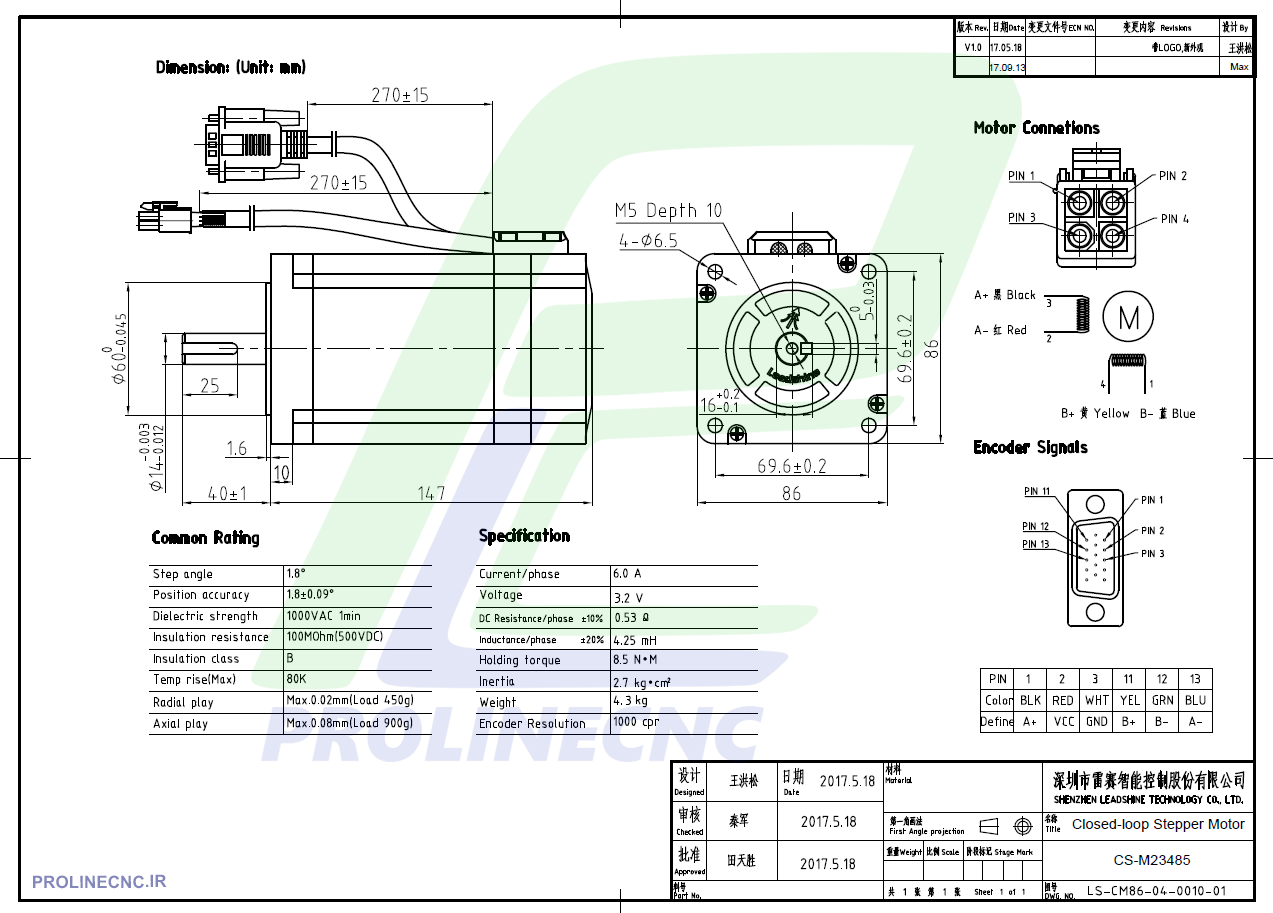

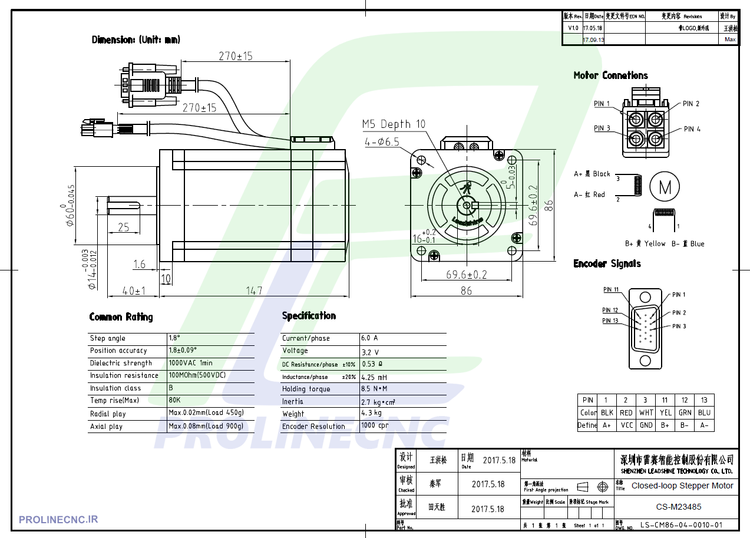

مشخصات فنی

مدل CS-M23485

برند Leadshine

سری CS-M

نوع موتور استپ موتور انکودردار (Easy Servo)

تعداد فاز 2 فاز

سایز فریم  نما 38 (فلنج 86 میل)

طول بدنه 147 میلی‌متر

گشتاور نگهدارنده 8.5 نیوتن‌متر

جریان هر فاز 6 آمپر

قطر شفت 14 میلی‌متر

قطر فلنج مرکزی 60 میلی‌متر

مقاومت سیم‌پیچ 0.53 اهم

اندوکتانس 4.25 میلی‌هانری

اینرسی روتور 2.70 kg·cm²

وزن 4.0 کیلوگرم

درجه حفاظت IP40



مزایای استفاده از CS-M23485

استفاده از فناوری کلوزلوپ باعث می‌شود موتور تنها به اندازه بار واقعی جریان مصرف کند. این موضوع علاوه بر کاهش مصرف انرژی، باعث کاهش گرمای موتور و افزایش طول عمر آن می‌شود. همچنین به دلیل اصلاح لحظه‌ای خطای موقعیت، دقت ماشین حفظ شده و کیفیت نهایی قطعات افزایش می‌یابد.

از دیگر مزایای این موتور می‌توان به راه‌اندازی نرم، کاهش رزونانس در سرعت‌های پایین و عملکرد پایدار در حرکت‌های طولانی اشاره کرد.



نکات تخصصی و کاربردی

گشتاور مناسب برای اکثر دستگاه‌های CNC

گشتاور 8.5 نیوتن‌متر تعادل بسیار خوبی بین قدرت، سرعت و ابعاد موتور ایجاد کرده و این مدل را به یکی از پرکاربردترین گزینه‌ها برای دستگاه‌های CNC چوب، فلز و سنگ تبدیل کرده است.

مقاومت پایین سیم‌پیچ

مقاومت 0.53 اهم نسبت به بسیاری از موتورهای هم‌رده کمتر است و باعث پاسخ سریع‌تر جریان، افزایش راندمان و حفظ گشتاور در دورهای بالاتر می‌شود.

اندوکتانس 4.25 میلی‌هانری

اندوکتانس پایین‌تر نسبت به مدل‌های پرگشتاور، باعث افت گشتاور کمتر در سرعت‌های بالا شده و برای محورهایی که به حرکت سریع نیاز دارند، عملکرد بهتری ایجاد می‌کند.

اینرسی متعادل

اینرسی 2.70 kg·cm² باعث می‌شود موتور در محورهای دارای گیربکس، بال‌اسکرو و تسمه تایم، شتاب‌گیری و توقف نرم و کنترل‌شده‌ای داشته باشد.

شفت 14 میلی‌متری

قطر شفت 14 میلی‌متر استحکام بالایی در انتقال گشتاور ایجاد کرده و برای استفاده با کوپلینگ‌های صنعتی و گیربکس‌های سیاره‌ای مناسب است.



کاربردها

دستگاه CNC چوب

CNC فلز

CNC سنگ

دستگاه برش لیزر

دستگاه برش پلاسما

دستگاه حکاکی

ماشین‌آلات بسته‌بندی

تجهیزات اتوماسیون صنعتی

رباتیک

سیستم‌های انتقال مواد

محورهای X، Y و Z ماشین‌آلات CNC



مزایای Easy Servo نسبت به استپر موتور معمولی

حذف کامل گم شدن پله

دقت بسیار بالاتر

کاهش لرزش و نویز

کاهش دمای موتور

راندمان بیشتر

حرکت نرم‌تر

قابلیت اطمینان بالاتر

افزایش عمر موتور و درایور



آیا این موتور با درایورهای معمولی استپر کار می‌کند؟

خیر، برای استفاده از قابلیت کلوزلوپ باید با درایورهای انکودردار مانند Leadshine CS-D1008E استفاده شود.

این موتور برای چه دستگاه‌هایی مناسب است؟

برای انواع دستگاه‌های CNC، برش لیزر، پلاسما، رباتیک، ماشین‌آلات بسته‌بندی و سایر تجهیزات صنعتی که به دقت بالا و گشتاور مناسب نیاز دارند.

تفاوت مدل 8.5 نیوتن‌متر با مدل 12 نیوتن‌متر چیست؟

مدل CS-M23485 وزن و اینرسی کمتری دارد، سریع‌تر شتاب می‌گیرد و برای بسیاری از کاربردهای CNC انتخاب بهینه‌تری است؛ در حالی که مدل 12 نیوتن‌متر برای بارهای بسیار سنگین و محورهایی با نیاز به گشتاور بیشتر مناسب‌تر است.
