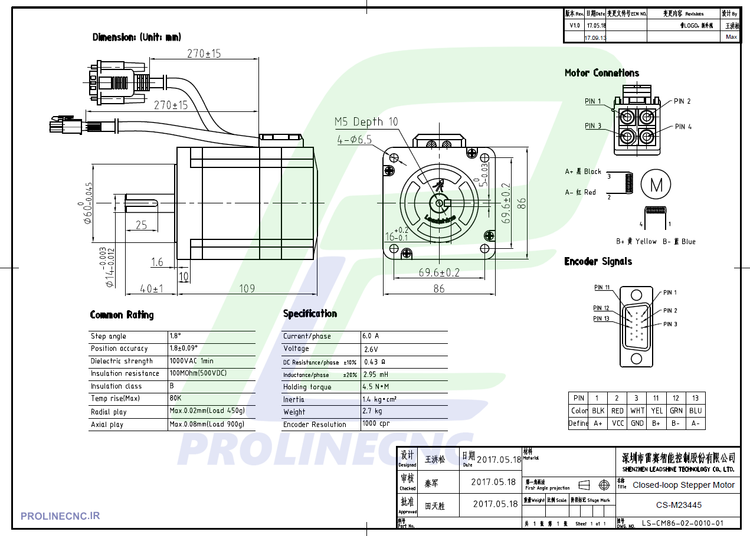

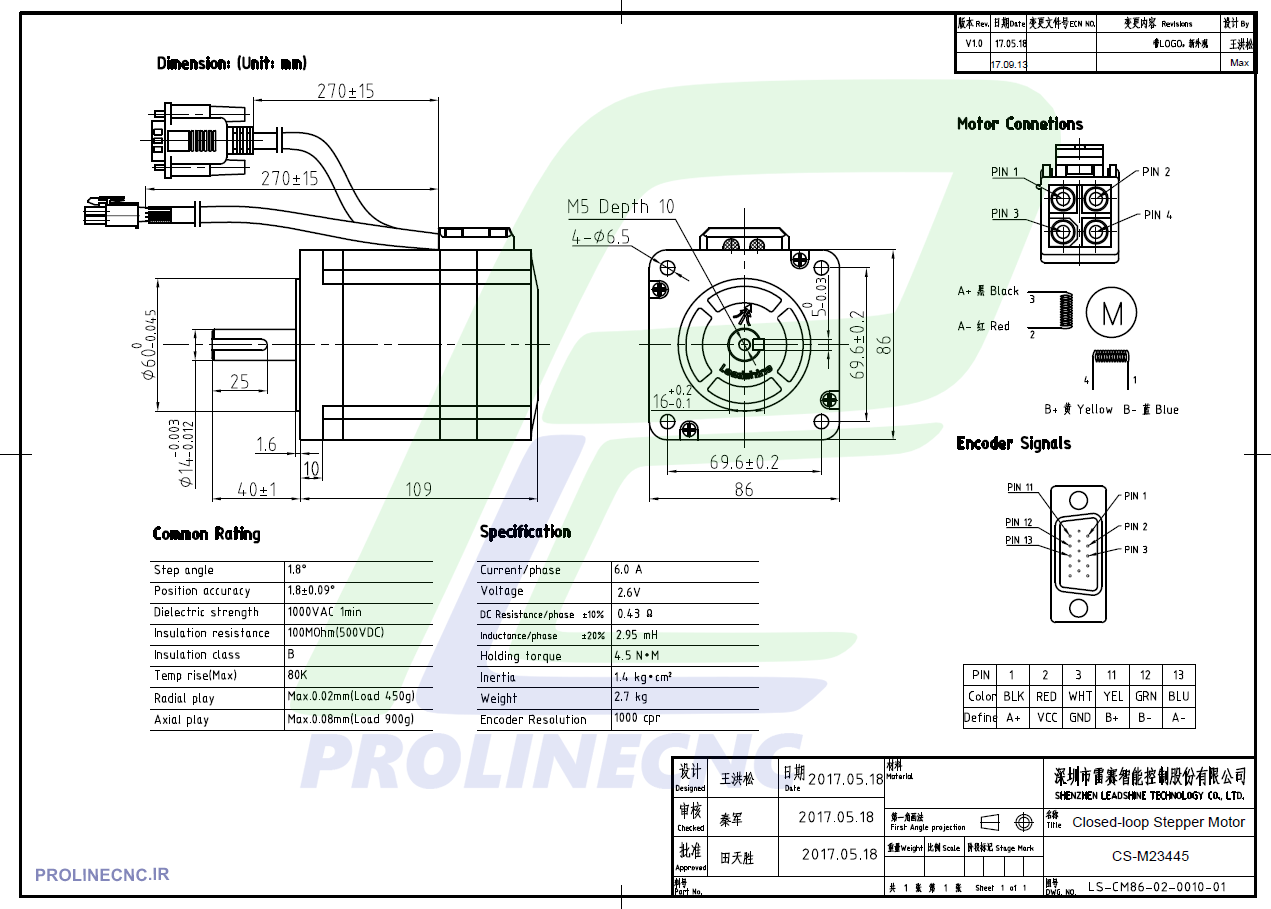

کاتالوگ استپ موتور انکودردار 45 کیلو لیدشاین

معرفی استپ موتور 45 انکودردار لیدشاین CS-M23445

Leadshine CS-M23445 یکی از مدل‌های قدرتمند سری CS-M Easy Servo شرکت لیدشاین است که ترکیبی از قدرت استپر موتور و دقت سیستم‌های سروو را ارائه می‌دهد. این موتور با بهره‌گیری از انکودر افزایشی و سیستم کنترل حلقه بسته (Closed Loop)، مشکل اصلی استپر موتورهای معمولی یعنی از دست دادن پله (Lost Step) را برطرف کرده و حرکت دقیق و پایدار را در ماشین‌آلات صنعتی فراهم می‌کند.

این مدل با گشتاور 4.5 نیوتن‌متر و فریم استاندارد NEMA34، گزینه‌ای مناسب برای محورهای CNC، دستگاه‌های حکاکی، لیزر، پلاسما و سیستم‌های اتوماسیون است که به قدرت بالا، دقت مناسب و هزینه اقتصادی نیاز دارند.



ویژگی‌های اصلی ایزی سروو 45 کیلو لیدشاین



گشتاور نگهدارنده 4.5 نیوتن‌متر

موتور استپر دو فاز (2 Phase)

فریم استاندارد NEMA34

مجهز به انکودر افزایشی

سیستم کنترل حلقه بسته (Closed Loop)

حذف خطای موقعیت و گم شدن پله

عملکرد نرم و کم‌لرزش

کاهش حرارت موتور نسبت به استپرهای معمولی

پاسخ سریع‌تر در شتاب‌گیری و توقف

مناسب برای کارکرد طولانی صنعتی

سازگار با درایورهای Easy Servo لیدشاین مانند CS-D1008E



مشخصات فنی

مدل CS-M23445

برند Leadshine

سری CS-M

نوع موتور استپر موتور انکودردار (Easy Servo)

تعداد فاز 2 فاز

سایز فریم نما 34 یا فلنج 86

طول موتور 109 میلی‌متر

گشتاور نگهدارنده 4.5 نیوتن‌متر

جریان فاز 6 آمپر

قطر شفت 14 میلی‌متر

قطر فلنج مرکزی 60 میلی‌متر

مقاومت سیم‌پیچ 0.43 اهم

اندوکتانس 2.95 میلی‌هانری

اینرسی روتور 1.40 kg·cm²

وزن 2.7 کیلوگرم

درجه حفاظت IP40



مزایای فناوری Easy Servo در CS-M23445

بدون نگرانی از Lost Step

در استپر موتورهای معمولی، افزایش بار یا شتاب زیاد می‌تواند باعث جا ماندن موتور از موقعیت واقعی شود. اما در CS-M23445، انکودر دائماً موقعیت شفت را بررسی کرده و درایور خطای ایجاد شده را اصلاح می‌کند.

حرکت نرم‌تر و صدای کمتر

کنترل حلقه بسته باعث کاهش لرزش، رزونانس و صدای موتور شده و کیفیت حرکت محور دستگاه را افزایش می‌دهد.

مصرف انرژی هوشمند

این موتور مانند استپرهای معمولی همیشه با جریان کامل کار نمی‌کند؛ جریان مصرفی با توجه به بار واقعی کنترل شده و باعث کاهش گرمای موتور می‌شود.



نکات تخصصی ایزی سروو 45 کیلو لیدشاین

مناسب برای محورهای سریع CNC

به دلیل اینرسی پایین 1.40 kg·cm² و اندوکتانس 2.95mH، این مدل نسبت به موتورهای گشتاور بالاتر، شتاب‌گیری سریع‌تری دارد و برای محورهایی که سرعت حرکت اهمیت دارد انتخاب مناسبی است.

شفت صنعتی 14 میلی‌متری

شفت بزرگ 14 میلی‌متر امکان انتقال مطمئن گشتاور را فراهم کرده و برای اتصال انواع کوپلینگ، پولی تایمینگ و سیستم‌های انتقال قدرت مناسب است.

بدنه کوتاه و وزن کمتر

با طول تنها 109 میلی‌متر و وزن 2.7 کیلوگرم، در فضاهایی که محدودیت نصب وجود دارد گزینه‌ای کاربردی محسوب می‌شود.



کاربردهای CS-M23445

دستگاه CNC چوب

CNC سنگ

CNC فلز سبک

دستگاه حکاکی

دستگاه برش لیزر

دستگاه پلاسما

ماشین‌آلات بسته‌بندی

رباتیک

تجهیزات اتوماسیون صنعتی

محورهای حرکتی دقیق



تفاوت استپ موتور انکودردار 45 کیلو با استپر موتور معمولی

استپر معمولی Leadshine CS-M23445

احتمال گم شدن پله اصلاح خطای موقعیت با انکودر

حرارت بالا کنترل جریان هوشمند

لرزش بیشتر حرکت نرم‌تر

نیاز به انتخاب محافظه‌کارانه گشتاور استفاده بهتر از توان واقعی موتور

دقت وابسته به بار کنترل موقعیت لحظه‌ای



آیا CS-M23445 یک سروو موتور است؟

این موتور از نوع Easy Servo یا Closed Loop Stepper است؛ یعنی ساختار آن استپر موتور است اما با استفاده از انکودر، عملکردی نزدیک به سروو موتور ارائه می‌دهد.

برای چه درایوری مناسب است؟

بهترین عملکرد آن با درایورهای سری Leadshine CS-D1008E و درایورهای سازگار Closed Loop حاصل می‌شود.

آیا برای CNC مناسب است؟

بله، مخصوصاً برای محورهای X و Y دستگاه‌های CNC که نیاز به دقت، سرعت و گشتاور مناسب دارند.
