استپ موتور CW

انواع استپرهای CW استپر موتور دو فاز (2-phase stepper motor): استاتور موتور پله‌ای متشکل از تعدادی جفت سیم پیچ است. به این جفت سیم پیچ ها فاز گفته می‌شود. تعداد فاز یک استپر موتور یکی از مشخصه‌های اصلی آن است. گامی که بین ولتاژدهی به هر فاز تا فاز بعدی طی می‌شود کاملا وابسته به تعداد فاز است.

در استپرهای دوفاز، دو جفت سیم پیچ وجود دارد که هر جفت به هم متصل هستند در نتیجه این نوع استپر 4 سیم است. زاویه استپ در این دسته، 1.8 درجه است. این نوع بسیار رایج و متداول است. همچنین از نظر اقتصادی نیز به صرفه تر از انواع دیگر است. در راه اندازی این نوع موتور بهتر است از درایور میکرواستپ استفاده شود تا حرکت بدون لرزش حاصل شود.

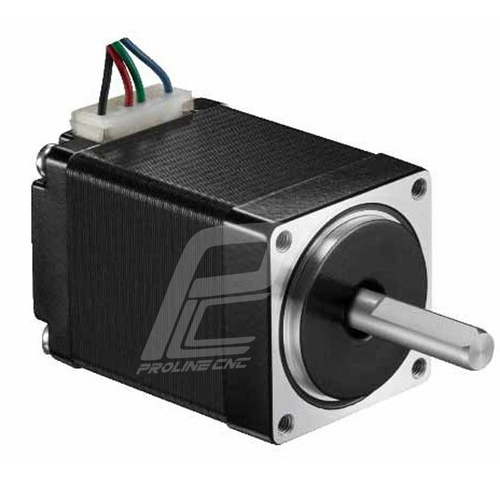

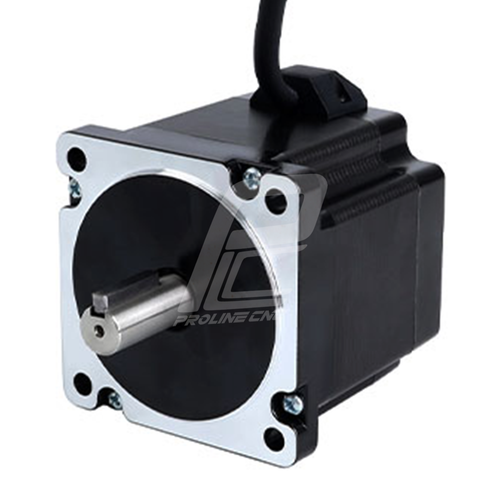

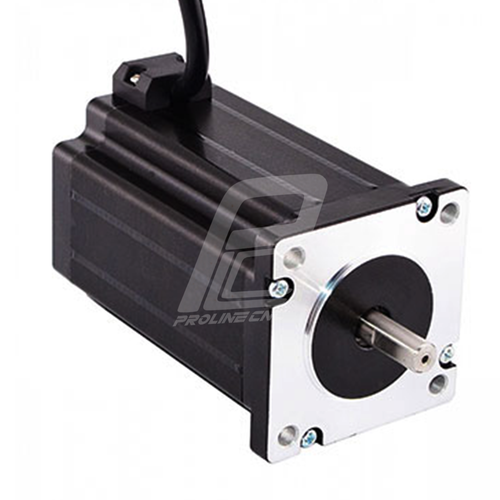

برند CW محصولات متنوعی از انواع استپر موتورهای دو فاز را تولید کرده تا پاسخگوی نیاز وسیع صنعتگران باشد. این خانواده از برند CW شامل موتورهایی در رنج گشتاور 5 تا 280 کیلوگرم سانتیمتر ( 5 – 280 Kg.cm ) هستند. ابعاد این محصولات نیز از سایز NEMA17 تا NEMA42 متغیر است.

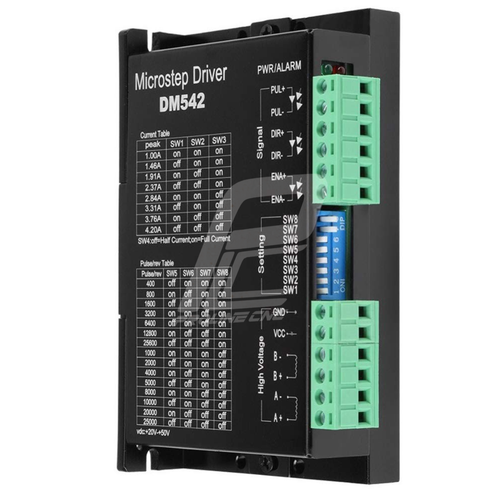

درایور استپر دوفاز (2-phase step drive): این مجموعه از محصولات، با قیمت بسیار مناسب و کارایی بالا تولید شده‌اند. سه مدل CWD860H - CWD556 - CW2283 درایو میکرواستپ دو فاز هستند که به ترتیب 8.3 – 5.6 و 7.2 آمپر جریان را میتوانند تامین کنند.

مدل CWD556 بیشترین کاربرد و استفاده را دارد زیرا توانایی راه اندازی اکثر موتورهای نما17 ، 23 و 34 را دارد. علاوه بر این 16 حالت میکرو استپ قابل تنظیم نیز برای این کالا در نظر گرفته شده است.

درایو 2فاز استپ موتور برند سی دبلیو مدل CWD860H قابلیت تامین جریان از 2.4 تا 7.2 آمپر را داراست. این محصول امکان انتخاب بین 16 حالت میکرو استپ از 200 تا 51200 استپ در دور را سازگار با استپر موتورهای NEMA 34 فراهم کرده است.

درایوراستپ موتور دوفاز AC مدل CW2283 توانایی جریان دهی از 2 تا 8.3 آمپر را دارد. تنظیمات میکرو استپ از 200 تا 51200 استپ در دور نیز برای این درایو در نظر گرفته شده است. این درایو برای راه اندازی استپر موتورهای 2فاز NEMA 42 مناسب است.

لازم به ذکر است که برای انتخاب درایو متناسب با هر نوع موتور بهتر است به دیتاشیت موتور موردنظر مراجعه کنید و اطلاعات جریان و گشتاور و سیم بندی اسپر موتور را به دقت برررسی کنید تا درایوی که با کاربرد مدنظر شما همخوانی دارد انتخاب نمایید.

سیم بندی استپ موتور دو فاز

موتور پله‌ای و درایو سه فاز(3-phase stepping motor and drive): در استپرهای 3 فاز، سه جفت سیم پیچ وجود دارد که هر جفت به هم متصل هستند در نتیجه این نوع استپر دارای 6 سیم است. البته بعضا به صورت سه سیم هم هستند. تعداد سیم خارج شده از موتور وابسته به ساختار داخلی آن است که سیم پیچ ها با یکدیگر سری یا موازی شده باشند. زاویه استپ در این دسته، 1.2 درجه است. موتورهای سه فاز در مقایسه با نوع دوفاز سرعت عملکرد بالاتری دارند. همچنین دقت حرکتی آن‌ها نیز بالاتر است. با توجه به این ویژگی در حرکات رفت و برگشتی با سرعت زیاد استفاده می‌شوند. البته باید به این نکته نیز توجه داشت که این نوع موتور در تعداد محدود در بازار موجود است و نسبت به انواع دیگر موتور پله ای کاربرد کمتری دارد. به همین علت قیمت آن نیز بالاتر است.

سیم بندی استپر سه فاز (3 سیم و 6 سیم)

در این دسته‌بندی از محصولات CW، دو موتور با گشتاور های 9 و 14 کیلوگرم سانتی‌متر تولید شده‌اند. سایز فلنج هر دو این مدلها نما 23 یا 57 میلیمتری است. درایور سه فاز مناسب برای این محصولات CWD3M683 است. این میکرواستپ درایو سه فاز تا 8.3 آمپر جریان را تامین میکند و قابلیت انتخاب بین 16 مُد میکرواستپینگ را در اختیار کاربر قرار می‌دهد.
