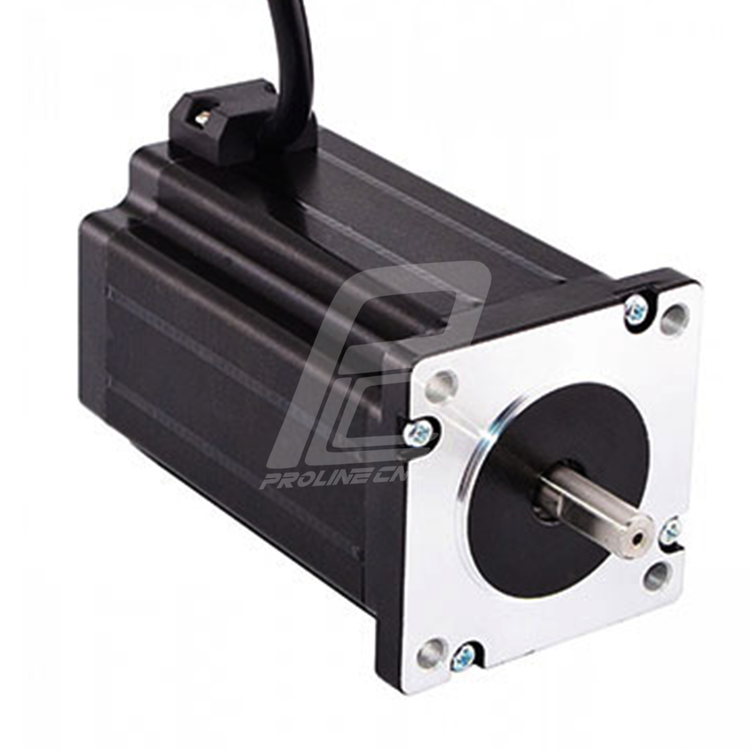

استپ موتور 22 کیلوگرم مدل 57PH22 گشتاور 2.2nm ، نما 23 ، دو فاز، برند سی دبلیو CW

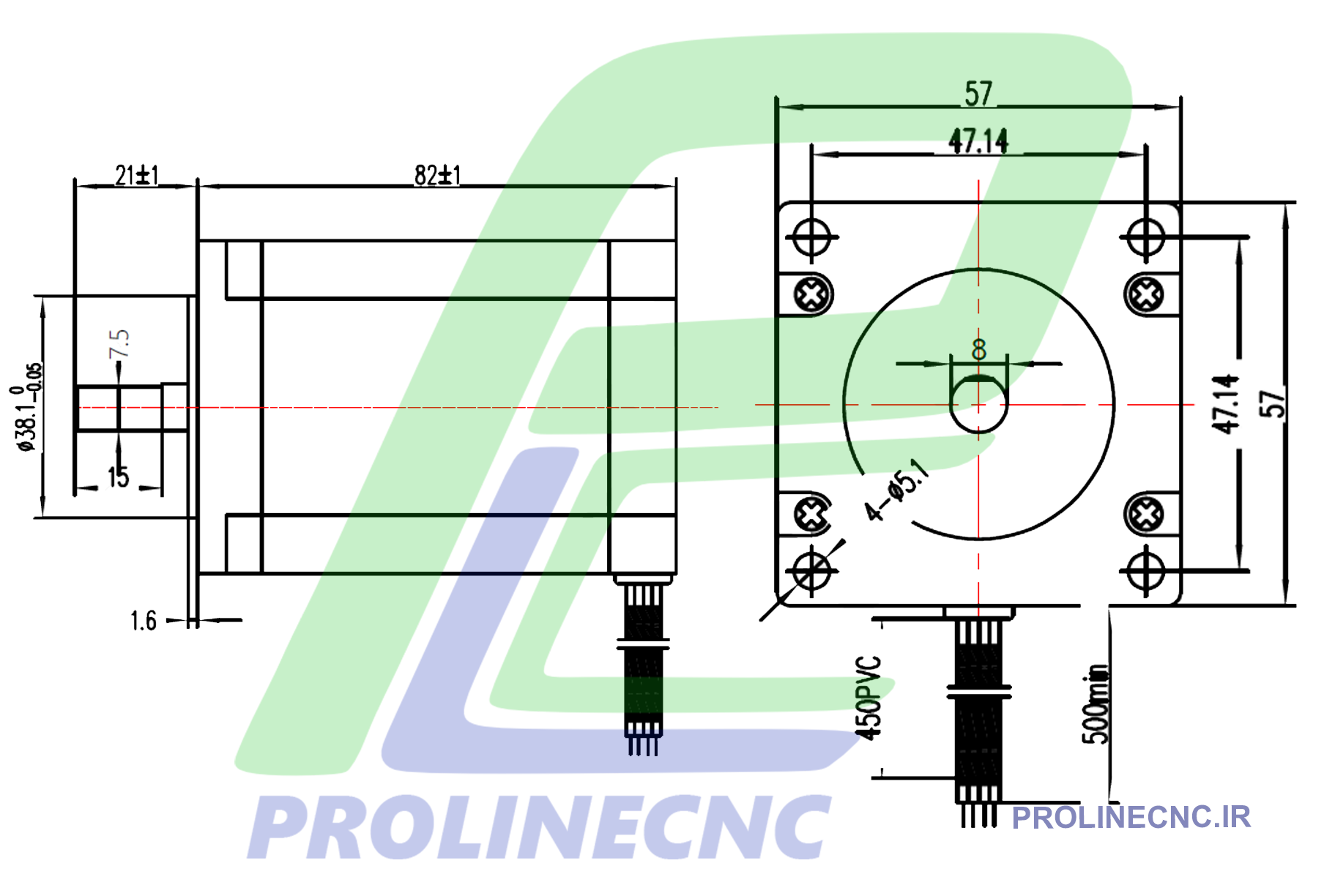

نقشه استپ موتور 22 کیلو گرم سانتی متر با شفت 8 میلی‌متر

 معرفی استپ موتور 22 کیلوگرم سانتی متر

استپ موتور 22 کیلو یکی از قدرتمندترین مدل‌های سری 57PH است که به‌دلیل گشتاور بالا، دقت حرکتی بی‌نقص و دوام زیاد، در صنایع CNC، رباتیک، پرینترهای صنعتی و دستگاه‌های برش و حکاکی کاربرد گسترده‌ای دارد.

این استپر موتور با گشتاور حدود 2.2 نیوتن‌متر و شفت 8 میلی‌متری انتخابی مطمئن برای محورهای اصلی دستگاه‌های CNC متوسط تا سنگین محسوب می‌شود.



 کاربرد استپر موتور 22 کیلوگرم بر سانتی متر در صنعت

استپ موتور 57PH22 در انواع تجهیزات حرکتی و موقعیت‌دهی دقیق به‌کار می‌رود:

دستگاه‌های CNC برش، فرز و سنگ‌زنی

ماشین‌های لیزر و پلاسما

پرینترهای سه‌بعدی صنعتی و پلاترها

دستگاه‌های بسته‌بندی، برش رول و لیبل‌زن

سیستم‌های رباتیک و خطوط مونتاژ خودکار



 پارامترهای حائز اهمیت در استپر موتور 22 کیلوگرم بر سانتی متر

گشتاور نگهدارنده (Holding Torque): حدود 2.2 نیوتن‌متر

زاویه استپ: 1.8 درجه (200 استپ در هر دور کامل)

قطر شفت: 8 میلی‌متر

تعداد فاز: 2 فاز

جریان نامی: حدود 5.7 آمپر

طول بدنه: حدود 82 میلی‌متر

درایور سازگار:  DM542,DM556



 نکات مهم در انتخاب استپ موتور 22 کیلوگرم بر سانتی متر

1. گشتاور مورد نیاز محور را بر اساس وزن و اینرسی بار محاسبه کنید.

2. با توجه به نوع کنترل و دقت حرکتی، زاویه استپ (۱.۸ یا ۰.۹ درجه) را انتخاب کنید.

3. جریان درایور باید با جریان نامی موتور سازگار باشد.

4. در دستگاه‌های سریع یا دارای بار زیاد، از درایور میکرو‌استپ با جریان بالا استفاده کنید.



 مزایای استپ موتور 22 کیلوگرم بر سانتی متر

دقت بالا و تکرارپذیری عالی در هر حرکت

عدم نیاز به انکودر برای کنترل موقعیت در بسیاری از کاربردها

قابلیت کنترل آسان با انواع درایورهای CNC

طول عمر بالا و طراحی مقاوم در برابر لرزش

سازگار با شفت و کوپلینگ‌های صنعتی استاندارد 7.5mm



معایب استپ موتور 22 کیلوگرم بر سانتی متر

در سرعت‌های بالا، کاهش گشتاور محسوس است

نسبت به سروو موتور، بازده انرژی پایین‌تر دارد

در صورت تنظیم اشتباه جریان، ممکن است گرمایش بیش از حد ایجاد شود



 نحوه عملکرد استپ موتور 22 کیلوگرم بر سانتی متر

استپ موتور مدل 57HS22 با تحریک متوالی سیم‌پیچ‌ها توسط درایور، محور را به صورت پله‌پله (Step-by-Step) حرکت می‌دهد.

هر پله معادل ۱.۸ درجه چرخش است، بنابراین با 200 پالس الکتریکی، یک دور کامل انجام می‌شود.

این ویژگی باعث می‌شود حرکت محور بسیار دقیق و قابل کنترل باشد، حتی بدون سنسور فیدبک.



نکات مهم در انتخاب استپ موتور 22 کیلوگرم بر سانتی متر

1. گشتاور مورد نیاز محور دستگاه را محاسبه کنید (گشتاور 2.2N·m مناسب محورهای X و Y اکثر دستگاه‌های CNC است).

2. درایور مناسب (مثلاً DM542) انتخاب کنید که جریان خروجی با مشخصات موتور هم‌خوانی داشته باشد.

3. از کوپلینگ دقیق و هم‌محور با قطر 7.5mm استفاده کنید تا از لرزش و سایش جلوگیری شود.

4. در صورت کار مداوم، فن خنک‌کننده برای موتور پیشنهاد می‌شود.



 نکات مهم در خرید استپ موتور 22 کیلوگرم بر سانتی متر

حتماً از برندهای معتبر مانند Mash، Wantai، Leadshine یا CW خرید کنید.

موتور باید دارای برچسب مدل و کد فنی واضح باشد.

اتصال سیم‌ها (A+, A-, B+, B-) مطابق دفترچه انجام شود تا خطای چرخش ایجاد نشود.

اگر موتور همراه درایور خریداری می‌شود، از تطابق جریان و ولتاژ کاری اطمینان حاصل کنید.



قیمت استپ موتور 22 کیلوگرم بر سانتی متر

قیمت استپ موتور مدل 57PH22 بر اساس برند سازنده، نوع بلبرینگ، کشور تولید، گشتاور و لوازم جانبی (درایور یا انکودر) تعیین می‌شود.

در بازار ایران، این مدل معمولاً در بازه‌ی 2 تا 2.5 میلیون تومان عرضه می‌شود (در زمان نگارش این متن).



 مراقبت و نگهداری استپرموتور 22 کیلوگرم بر سانتی متر

از ورود گرد و غبار یا مایعات به داخل موتور جلوگیری کنید.

هر ۶ ماه یک‌بار اتصالات سیم و کوپلینگ‌ها را بررسی کنید.

هنگام توقف طولانی دستگاه، برق درایو را قطع کنید تا از گرمایش جلوگیری شود.

موتور را در محیطی با دمای کمتر از ۷۰ درجه سانتی‌گراد و بدون رطوبت نگهداری کنید.



استپ موتور 22 کیلو فلنج 57 با گشتاور بالا، دقت حرکتی زیاد و سازگاری با درایورهای استاندارد، گزینه‌ای ایده‌آل برای انواع دستگاه‌های CNC صنعتی، ربات‌های حرکتی و تجهیزات اتوماسیون دقیق است.

اگر به‌دنبال موتوری بادوام، دقیق و اقتصادی برای کاربردهای صنعتی هستید، 57PH22 یکی از بهترین انتخاب‌هاست.



راهنمای انتخاب انواع استپ موتور 22 کیلوگرم بر سانتی متر فلنج 57

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور 22 کیلوگرم بر سانتی متر

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: استپ موتور دو فاز، استپ موتور سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (نما): مشخص‌کننده ابعاد بدنه موتور (مثلاً نما 17، نما 23، نما 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی استپ موتور 22 کیلو

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب استپ موتور 22 کیلو

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی استپ موتور 22 کیلو

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور استپ موتور ۰.۳ تا ۲ نیوتن‌متر (نما 17 / نما 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور استپ موتور ۲ تا ۱۰ نیوتن‌متر (نما 23 / نما 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور 22 کیلو لیدشاین leadshine، استپ موتور 22 کیلو پریموپال Primopal، استپ موتور 22 کیلو اچ کیو ام HQM، استپ موتور 22کیلو سی دبلیو CW، استپ موتور 22کیلو مش MASH، استپ موتور 22کیلو ان جی NG و.....

ویژگی‌ها: این استپ موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور استپ موتور ۱۰ تا ۳۰ نیوتن‌متر (نما 34 / نما 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این استپ موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور استپ موتور ۳۰ تا ۵۰ نیوتن‌متر (نما 42 / نما  52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal،استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
