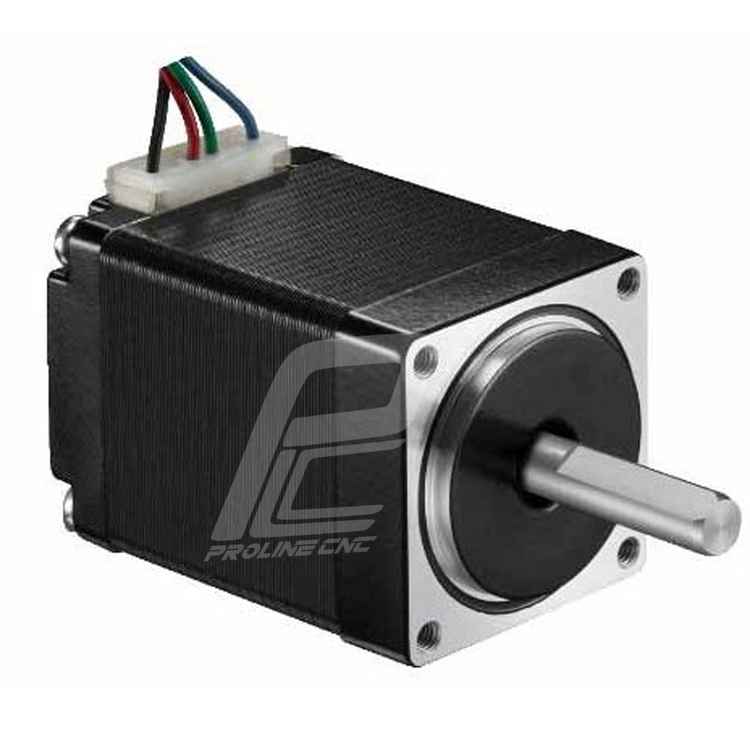

استپ موتور 4 کیلوگرم مدل 35PH04 نما 14 دو فاز برند سی دبلیو CW

 استپ موتور 4 کیلوگرم  بر سانتی متر مدل 35PH04 نما 14 شفت 4 میلی‌متر

استپ موتور 4 کیلوگرم بر سانتی متر از خانواده موتورهای نما 14 است که با شفت 4 میلی‌متر، زاویه پله ۱.۸ درجه و ابعاد کوچک، یکی از پرکاربردترین مدل‌ها در دستگاه‌های سبک و دقیق به شمار می‌رود. این مدل برای کاربردهایی طراحی شده که به حرکت دقیق، تکرارپذیر و کم‌صدا نیاز دارند.



 کاربرد استپ موتور 4 کیلو در صنعت

به دلیل گشتاور پایین و دقت بالا، استپ موتور 35PH04 در دستگاه‌های کوچک و نیمه‌صنعتی به کار می‌رود، از جمله:

پرینتر سه‌بعدی (3D Printer)

دستگاه لیزر و حکاکی سبک

CNC رومیزی و کوچک

دوربین‌های حرکتی و محورهای دقیق آزمایشگاهی

ماشین‌آلات خودکار سبک و آموزشی



 پارامترهای فنی و حائز اهمیت استپ موتور 4 کیلوگرم  بر سانتی متر

مدل: 35PH04

سایز فلنج: نما 14 (35×35 میلی‌متر)

طول موتور: حدود 48 میلی‌متر

قطر شفت: 4 میلی‌متر

زاویه پله: ۱.۸ درجه

جریان نامی: حدود 1.4 آمپر

تعداد سیم: 4 سیم

نوع فاز: دو فاز Bipolar



 نکات مهم در انتخاب استپ موتور 4 کیلوگرم  بر سانتی متر

انتخاب درایو سازگار مانند DM422، TB6600 با جریان کمتر از 5 آمپر

بررسی ابعاد و طول موتور برای فضای نصب محدود

در نظر گرفتن وزن قطعات متحرک دستگاه (این مدل برای بار سبک مناسب است)

توجه به ولتاژ و جریان منبع تغذیه برای جلوگیری از گرم شدن بیش از حد



 مزایای استپ موتور 4 کیلوگرم  بر سانتی متر

ابعاد کوچک و وزن سبک

دقت حرکتی بالا (۱.۸ درجه در هر پله)

مصرف توان پایین

صدای بسیار کم

مناسب برای پروژه‌های آموزشی و نیمه‌حرفه‌ای



 معایب استپ موتور 4 کیلوگرم  بر سانتی متر

گشتاور پایین نسبت به مدل‌های بزرگ‌تر مانند استپ موتور 42HS08 یا استپ موتور 57HS09

مناسب نبودن برای محورهای دارای بار سنگین

نیاز به خنک‌سازی در کار مداوم طولانی‌مدت



 نحوه انتخاب استپ موتور 4 کیلوگرم  بر سانتی متر

تعیین بار مورد نیاز و انتخاب موتور با گشتاور کافی

بررسی زاویه پله و رزولوشن محور

سازگاری شفت و فلنج با تجهیزات دستگاه

انتخاب درایو صنعتی با جریان و ولتاژ مناسب



 نکات مهم در خرید استپ موتور 4 کیلوگرم  بر سانتی متر

خرید از برند معتبر CW , Leadshine

اطمینان از اورجینال بودن محصول و گارانتی معتبر

بررسی سازگاری موتور با درایو و کنترلر موجود

انتخاب موتور بر اساس نوع دستگاه و محیط کاری صنعتی



 قیمت استپ موتور 4 کیلوگرم  بر سانتی متر

قیمت بر اساس گشتاور، برند، نوع شفت و مشخصات فنی موتور تعیین می‌شود.

موتورهای نما 14 نسبت به نما 34 و 23 ارزان تر و کوچکتر هستند.



 مراقبت و نگهداری استپ موتور 4 کیلوگرم  بر سانتی متر

استفاده از درایو مناسب و جریان کنترل شده برای جلوگیری از گرمایش

نصب در محیط تمیز و بدون گرد و غبار

جلوگیری از ضربه و فشار مستقیم به شفت

سرویس دوره‌ای برای چک کردن اتصالات، شفت و بلبرینگ‌ها



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه استپ موتور 4 کیلوگرم  بر سانتی متر

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی استپ موتور 4 کیلوگرم  بر سانتی متر

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.



استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور استپ موتور ۰.۳ تا ۲ نیوتن‌متر (نما 17 / نما 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور استپ موتور ۲ تا ۱۰ نیوتن‌متر (نما 23 / نما 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور 4 کیلو لیدشاین leadshine، استپ موتور 4 کیلو پریموپال Primopal، استپ موتور 4 کیلو اچ کیو ام HQM، استپ موتور 4 کیلو سی دبلیو CW، استپ موتور 4 کیلو مش MASH، استپ موتور 4 کیلو ان جی NG و.....

ویژگی‌ها: این استپ موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور استپ موتور ۱۰ تا ۳۰ نیوتن‌متر (نما 34 / نما 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این استپ موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور استپ موتور ۳۰ تا ۵۰ نیوتن‌متر (نما 42 / نما  52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal،استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
