کنترلر تراش دو محور سی ان سی Controller 2Axis CNC صفحه نمایش 8 اینچ مدل 98T مجهز به PLC برند مش MASH

کنترلر تراش دو محور سی ان سی 8 اینچ Controller 2Axis CNC مدل 98T مجهز به PLC برند مش MASH

کنترلر NG98T یک کنترلر پیشرفته تراش CNC است که برای ماشین‌آلات صنعتی طراحی شده و قابلیت‌های فراوانی برای افزایش دقت، سرعت و انعطاف‌پذیری فرایند ماشین‌کاری ارائه می‌دهد.

ویژگی‌ها و کاربردها

1. پشتیبانی از 2 تا 6 محور (2محورفعال)

امکان کنترل ماشین‌آلات تک‌محور تا چندمحور هم‌زمان.

کاربرد: ماشین‌کاری پیچیده و قطعات با هندسه 3D.

2. پشتیبانی از کدهای G استاندارد (29 نوع)

می‌توان برنامه‌های استاندارد CNC را اجرا کرد.

کاربرد: سازگاری با نرم‌افزارهای CAM و برنامه‌های موجود.

3. پشتیبانی از 485 bus absolute values

انتقال دقیق داده‌ها بین کنترلر و درایوها.

کاربرد: کاهش خطا در موقعیت‌دهی ابزار و محور.

4. عملکرد Real-time با پاسخ سریع

کنترل آنی حرکات محور و ابزار.

کاربرد: افزایش دقت و کیفیت سطح قطعه، جلوگیری از اشتباهات لحظه‌ای.

5. پشتیبانی از فولدر و USB

ذخیره و انتقال برنامه‌ها آسان است.

کاربرد: مدیریت سریع برنامه‌ها و راحتی بارگذاری و دانلود برنامه‌ها.

6. پورت I/O غنی: 52 ورودی / 25 خروجی

امکان اتصال سنسورها، کلیدها و تجهیزات جانبی.

کاربرد: اتوماسیون کامل و کنترل تجهیزات جانبی دستگاه.

7. پشتیبانی از 32 ابزار (Tool)

مدیریت ابزارهای مختلف به‌صورت هم‌زمان.

کاربرد: تعویض خودکار ابزارها و کاهش زمان توقف دستگاه.

8. سرعت حرکت سریع تا 30000 mm/min و سرعت برش تا 15000 mm/min یا 500 mm/r

حرکت سریع محورها و برش پرسرعت.

کاربرد: افزایش راندمان تولید و کاهش زمان ماشین‌کاری.

9. تنظیمات سرعت لحظه‌ای در 4 سطح: F0, 25%, 50%, 100%

کنترل دقیق سرعت در حین عملیات.

کاربرد: جلوگیری از اشتباهات حین راه‌اندازی یا تنظیم قطعه.

10. پشتیبانی از مقادیر موقعیت از -9999.999 تا +9999.999 mm با حداقل واحد فرمان 0.001 mm

دقت بالا در حرکت محور.

کاربرد: قطعات با ابعاد دقیق و نیازمند تلرانس کم.

11. خروجی آنالوگ دو کاناله 0V~10V برای کنترل سرعت محور اصلی

کنترل دقیق سرعت اسپیندل سروو یا اینورتر.

کاربرد: برش مواد مختلف با سرعت‌های متفاوت.

12. پشتیبانی از M Code استاندارد و ویژه

امکان کنترل توابع ویژه مانند خنک‌کننده، پمپ، باز و بسته کردن گیره.

کاربرد: اتوماسیون و سفارشی‌سازی عملیات.

13. نمایشگر LCD ۸ اینچ، 800×600

نمایش واضح برنامه و مسیر حرکت ابزار.

کاربرد: راحتی کاربری و مانیتورینگ هم‌زمان عملیات.

14. زبان‌ها: انگلیسی، چینی، اندونزیایی

مناسب محیط‌های کاری بین‌المللی.

15. ظرفیت برنامه: 100MB تا 10,000 برنامه

ذخیره تعداد زیادی برنامه CNC.

کاربرد: کاهش نیاز به کامپیوتر جانبی و مدیریت پروژه‌های متعدد.

16. پشتیبانی از ساب‌روتین با 4 سطح تو در تو

امکان استفاده از برنامه‌های تو در تو و کاهش حجم برنامه اصلی.

کاربرد: کاهش پیچیدگی برنامه و افزایش انعطاف‌پذیری.

17. جبران ابزار: طول ابزار، شعاع نوک (C-type)

دقت بالای برش با جبران طول و شعاع ابزار.

کاربرد: تولید قطعات با دقت بالاتر و کاهش خطا.

18. روش‌های تنظیم ابزار: نقطه ثابت، برش آزمایشی، بازگشت به مبدا

راحتی و دقت در تنظیم ابزارها.

کاربرد: کاهش زمان تنظیم و افزایش دقت فرایند.

کاربرد کنترلر تراش 98T در صنعت

کنترلر NG98T به عنوان یک کنترلر پیشرفته CNC، در صنایع ماشین‌سازی، قطعه‌سازی، قالب‌سازی، تولید صنعتی قطعات فلزی و غیر فلزی کاربرد دارد. این کنترلر با قابلیت پشتیبانی از 2 تا 6 محور و برنامه‌ریزی با کدهای G استاندارد امکان انجام برش، تراش، سوراخکاری و ماشین‌کاری دقیق را فراهم می‌کند.

 مناسب برای: کارگاه‌های صنعتی کوچک و متوسط، خطوط تولید با حجم بالا و ماشین‌آلات چندمحوره.

پارامترهای حائز اهمیت کنترلر تراش 98T

تعداد محورهای پشتیبانی شده: 2 تا 6 محور

سرعت حرکت محورها: تا 30,000 mm/min

سرعت برش: تا 15,000 mm/min یا 500 mm/r

دقت موقعیت‌دهی: حداقل واحد فرمان 0.001 mm

ظرفیت برنامه: 100MB تا 10,000 برنامه

جبران ابزار: طول و شعاع نوک

خروجی آنالوگ 0V~10V برای کنترل اسپیندل

نکات مهم در انتخاب کنترلر 98T

1. تعداد محور مورد نیاز – بسته به ماشین‌آلات موجود.

2. نوع ابزار و اسپیندل – سازگاری با سروو موتور و اینورتر.

3. حجم برنامه‌ها و حافظه – برای پروژه‌های با تعداد برنامه بالا.

4. پشتیبانی از زبان و کدهای برنامه‌نویسی – انگلیسی، چینی، اندونزیایی و کدهای G استاندارد.

5. دقت و سرعت حرکت – برای تولید قطعات با تلرانس کم.

مزایای کنترلر تراش 98T

سرعت بالا در حرکت و برش

دقت موقعیت‌دهی بسیار بالا

پشتیبانی از ابزار و برنامه‌های متعدد

قابلیت اتصال I/O غنی برای اتوماسیون

پشتیبانی از USB و فولدر برای راحتی انتقال داده

جبران ابزار و ساب‌روتین چند سطحی

معایب کنترلر تراش 98T

نیاز به آموزش اولیه برای کار با ساب‌روتین‌ها و جبران ابزار

محدودیت نمایشگر LCD نسبت به نمایشگرهای لمسی بزرگ

قیمت نسبتاً بالاتر نسبت به کنترلرهای ساده تک‌محور

نحوه عملکرد کنترلر تراش 98T

کنترلر NG98T با خواندن برنامه‌های G-Code و کنترل دقیق محورهای ماشین‌آلات CNC، حرکت ابزار و قطعه را هماهنگ می‌کند. سیستم Real-time آن باعث پاسخ سریع به تغییرات سرعت و موقعیت می‌شود و خروجی آنالوگ برای کنترل اسپیندل، سرعت برش را دقیقاً تنظیم می‌کند.

نحوه انتخاب کنترلر تراش 98T

مشخص کنید که ماشین شما چند محور دارد.

بررسی کنید که سرعت و دقت مورد نیاز با مشخصات NG98T مطابقت دارد.

اطمینان از سازگاری با نوع ابزار و اسپیندل.

در نظر گرفتن حجم برنامه‌ها و فضای ذخیره‌سازی.

نکات مهم در خرید کنترلر تراش 98T

از فروشگاه‌ها و نمایندگی‌های معتبر خرید کنید.

بررسی کنید که پشتیبانی فنی و خدمات پس از فروش ارائه می‌شود.

مطمئن شوید آپدیت نرم‌افزاری و مستندات کامل همراه دستگاه ارائه می‌شود.

به گارانتی و شرایط نگهداری توجه داشته باشید.

قیمت کنترلر تراش 98T

قیمت کنترلر NG98T بسته به تعداد محور، امکانات اضافی، پشتیبانی نرم‌افزاری و خدمات پس از فروش متفاوت است. معمولاً قیمت آن برای ماشین‌آلات صنعتی متوسط تا پیشرفته مناسب است.

مراقبت و نگهداری کنترلر تراش 98T

بررسی دوره‌ای اتصالات و کابل‌ها

تمیز نگه داشتن نمایشگر و محیط اطراف کنترلر

به‌روزرسانی نرم‌افزار و firmware

بررسی وضعیت پورت‌های I/O و اسپیندل

آموزش اپراتورها برای جلوگیری از استفاده نادرست

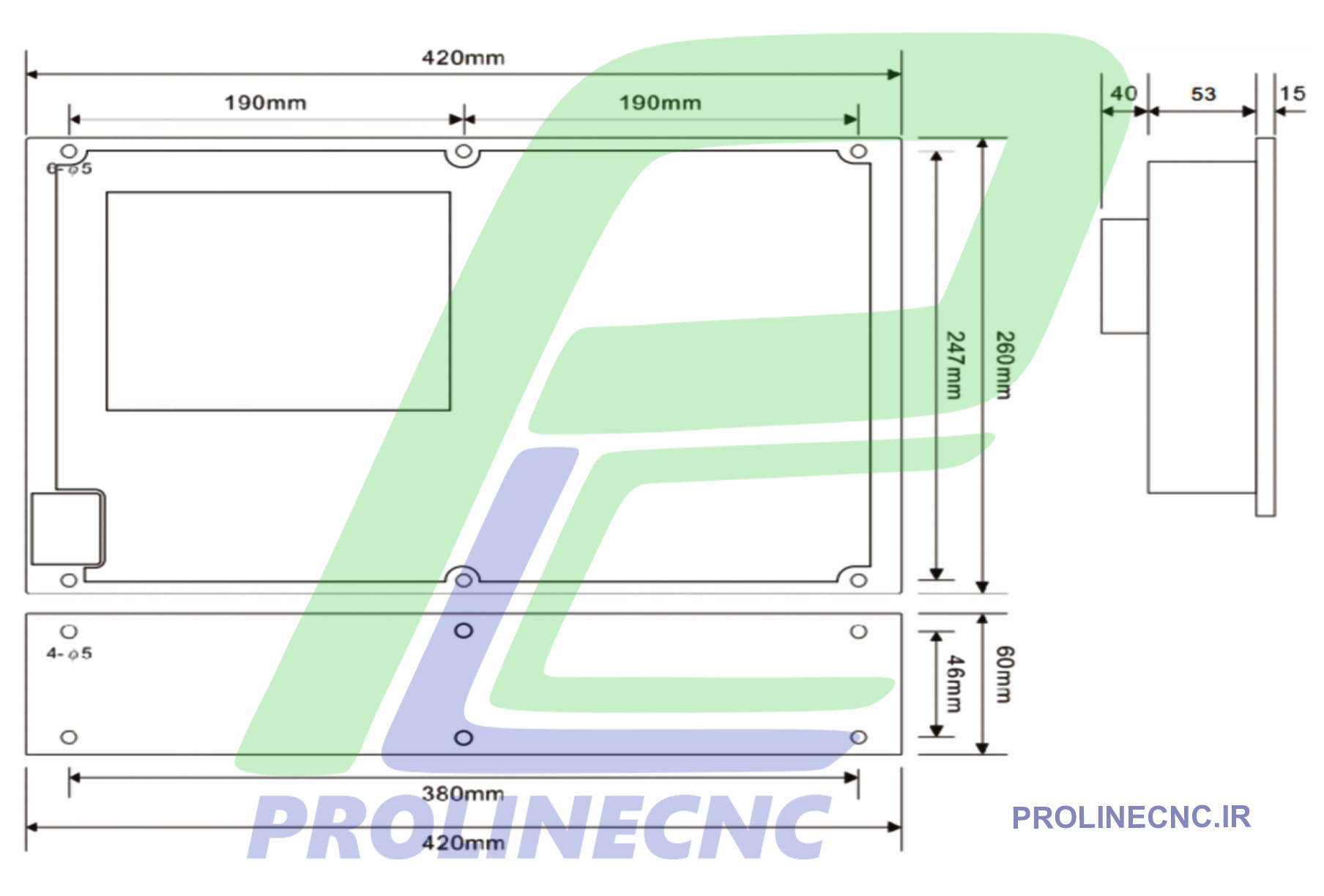

ابعاد کنترلر تراش 98T:

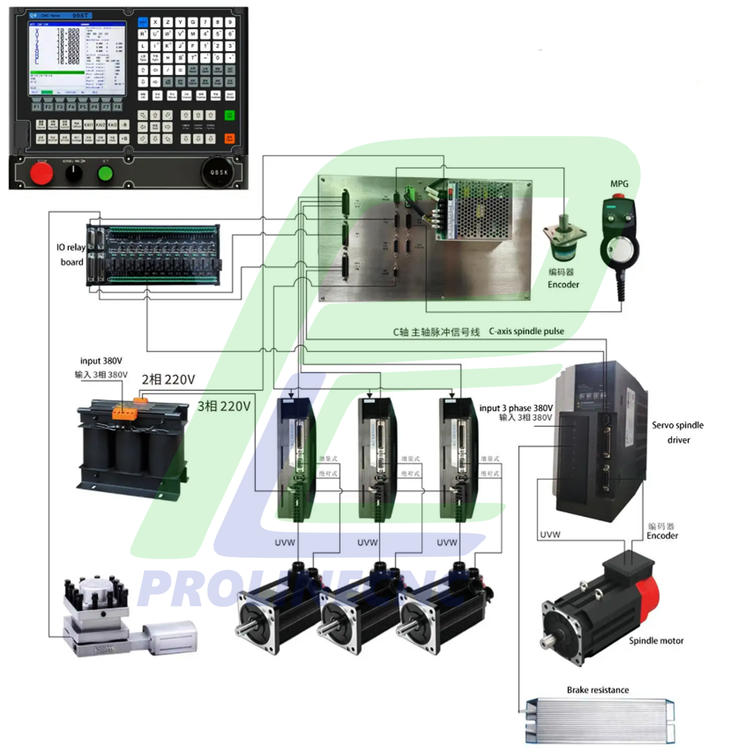

نقشه سیم بندی کنترلر تراش 98T:
