صفحه نمایش کنترلر سه محور سی ان سی Controller CNC 3Axis صفحه نمایش 4.3 اینچ مدل A2R V3.1 مجهز به PLC برند مش Mash

صفحه نمایش کنترلر سه محور سی ان سی Controller 3Axis CNC مدل A2R V3.1 مجهز به PLC

A2R یک کنترلر  3 محور برای سیستم های استپر و سروو باز یا بسته با صفحه نمایش تمام رنگی 5 اینچ است. بالاترین پالس خروجی در هر محور 500 کیلوهرتز است.

دوره کنترل هر موقعیت تنها 4 میلی ثانیه است. این دقت کنترل بالایی را برای استپر فراهم می کند. در این کنترلر از طراحی ARM+FPGA استفاده شده است.
تمام عملیات تنها با 17 کلید و یک مجموعه جی کد جامع پشتیبانی می شود.

کاربران می توانند کلیدهای عملکردی را خودشان تعریف کنند. این کنترلر از حالت چند اسپیندل پشتیبانی می کند، از نوع تولچنج یا تعویض ابزار اتوماتیک ، اسپیندل موتورهای ماشین های گنتری یا فرز سی ان سی و لبه چسبان  پشتیبانی می کند. دفترچه راهنما اگرچه بسیار جامع است، اما در زمان بسیار کوتاهی قابل یادگیری است.

سیستم عامل این کنترلر مبتنی بر لینوکس است.

A2R را می توان برای بسیاری از ماشین های CNC استفاده کرد. ماشین های تراش، روتر، Pick& -Place و Mills، ماشین تراش و برش و ماشینهای فرزکاری. A2RS به عنوان یک سیستم مستقل بدون نیاز به کامپیوتر عمل می کند و دقت و قابلیت اطمینان بالا را تضمین می کند.

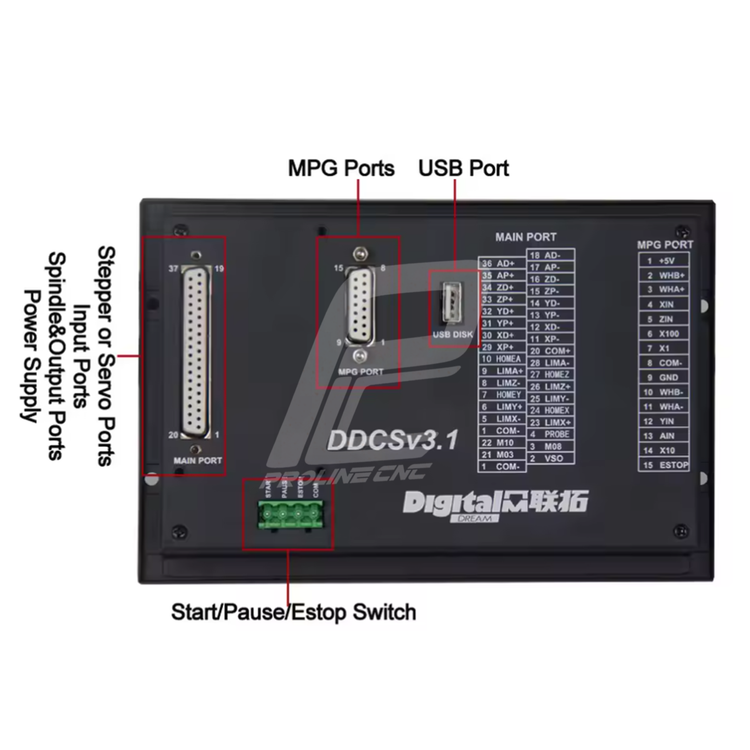

1) 16 ورودی دیجیتال ایزوله با اپتوکوپلر ، 3 خروجی دیجیتال ایزوله با اپتوکوپلر
2) الگوریتم ارتقاء، پشتیبانی از اشکال درون یابی نرم، اشکال درون یابی قوس ثابت نسخه قدیمی.
3) دارای خروجی آنالوگ 0 تا 10 ولت برای کنترل تغییر دور اسپیندل موتور ( می تواند خروجی PWM هم بدهد)
4) کنترل موتور 3-4 محور. فرکانس  پالس حداکثر 500 کیلوهرتز در هر محور.
5) آی سی اصلی کنترلر از خانواده ARM9 می باشد و الگوریتم هسته از تکنولوژی FPGA استفاده شده است.

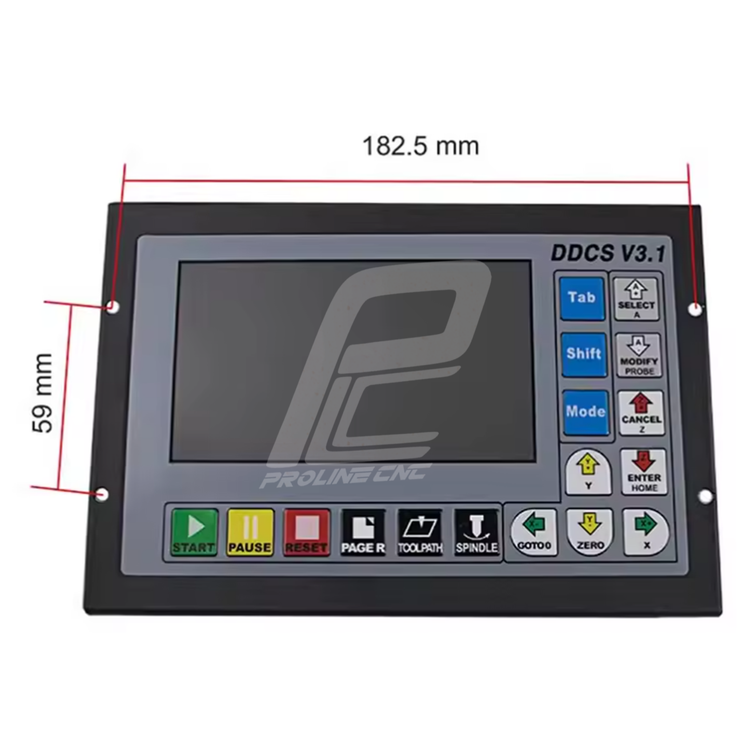

6) صفحه نمایش 5 اینچی TFT، نسبت وضوح 480x272 پیکسل و دارای 17 کلید عملیاتی.
7) ورودی برق 24VDC، حداقل جریان 0.5A است.
8) پشتیبانی از  فلش دیسک USB برای ورودی فایل جی کد بدون محدودیت اندازه فایل G-code.
9) حافظه داخلی 1 گیگابایت؛
10) پشتیبانی از هندویل MPG استاندارد؛
11) می توان از کلید روی پنل برای حرکت یک محور بصورت دستی استفاده کرد و سپس حرکت برنامه را ادامه داد.
12) در حین اجرا می توان سرعت کار را تغییر داد و کم و زیاد کرد.
13)می توان از چندین نقطه صفر مختصات برای کار استفاده کرد در صورت قطع برق محل کار را در حافظه نگه می دارد.
14) بصورت اتوماتیک عملیات در حال انجام را در حافظه خود نگه می دارد تا در صورتیکه برق رفت بتوان ادامه کار را انجام داد .
15) کنترلر فقط از سوئیچ محدود نوع NPN پشتیبانی می کند.
