کنترلر چهار محور سی ان سی Controller CNC 4Axis صفحه نمایش 7 اینچ مدل A2RS مجهز به PLC برند مش Mash

صفحه نمایش کنترلر چهار محور سی ان سی Controller 4Axis CNC مدل A2RS مجهز به PLC

A2RS یک کنترلر  3 تا 5 محور برای سیستم های استپر و سروو باز یا بسته با صفحه نمایش تمام رنگی 7 اینچ است. بالاترین پالس خروجی در هر محور 1 مگاهرتز است. کاربران می توانند کلیدهای عملکردی را خودشان تعریف کنند. این کنترلر از حالت چند اسپیندل پشتیبانی می کند، از نوع تولچنج یا تعویض ابزار اتوماتیک ، اسپیندل موتورهای ماشین های گنتری یا فرز سی ان سی و لبه چسبان  پشتیبانی می کند. دفترچه راهنما اگرچه بسیار جامع است، اما در زمان بسیار کوتاهی قابل یادگیری است.

سیستم عامل این کنترلر مبتنی بر لینوکس است.

A2RS را می توان برای بسیاری از ماشین های CNC استفاده کرد. ماشین های تراش، روتر، Pick& -Place و Mills، ماشین تراش و برش و ماشینهای فرزکاری. A2RS به عنوان یک سیستم مستقل بدون نیاز به کامپیوتر عمل می کند و دقت و قابلیت اطمینان بالا را تضمین می کند.

1) حداکثر 5 محور; فرکانس خروجی 1M هرتز برای هر محور. درون یابی خطی 2 -4 محوری، درون یابی دایره ای 2 محوری.
2) صفحه نمایش تمام رنگی 7 اینچی؛ نسبت وضوح: 1024 * 600، 40 کلید عملیاتی.
3) 24 ورودی دیجیتال ایزوله فوتوالکتریک، 21 خروجی دیجیتال ایزوله فوتوالکتریک.
4) دارای خروجی آنالوگ 0 تا 10 ولت برای کنترل تغییر دور اسپیندل موتور ( می تواند خروجی PWM هم بدهد)
5) از حالت اسپیندل چندگانه پشتیبانی می کند، از تعویض ابزار اتومات ، مخصوص فرزکاری و لبه چسبان  پشتیبانی می کند.
6) حالت پروب:  شناور و ثابت.
7) روش های جبران لقی: تغییر جهت ، تغییر طول، تغییر شعاع
8) الگوریتم درون یابی: نوع S، الگوریتم سخت دوار، الگوریتم نرم دواذ.
9) زبان: چینی، انگلیسی.
10) هشدارهای نرم افزار: خطای برنامه، خطای عملیات، خطای overtravel، خطای درایور و غیره.
11) شبکه: پشتیبانی از اشتراک فایل و ماشینکاری آنلاین فایل های راه دور توسط شبکه.
12) حالت کنترل اسپیندل از چند سرعت (3 خط 8 نوع سرعت)، خروجی آنالوگ 0 - 10 ولت و خروجی اسپیندل سروو پشتیبانی می کند.
13) سازگار با استاندارد G - کد، پشتیبانی از نرم افزارهای محبوب CAD/CAM، مانند ArtCam، MasterCam، ProE، JDSoft SurfMill، Aspire، Fusion 360 و غیره.
14) این کنترلر می تواند مسیر پردازش را قبل از ماشینکاری پیش نمایش دهد و سیستم را ثابت تر، صاف و دقیق تر می کند.
15) پشتیبانی از ماشینکاری با سرعت بالا در بخش Polyline پیوسته، سیستم می تواند کارآمدترین الگوریتم را به طور خودکار از انواع مختلف الگوریتم بخش Polyline انتخاب کند.
16) پشتیبانی از فایل با اندازه نامحدود برای ماشینکاری.
17) بصورت اتوماتیک عملیات در حال انجام را در حافظه خود نگه می دارد تا در صورتیکه برق رفت بتوان ادامه کار را انجام داد .
18) پشتیبانی از عملکرد قفل زمان.
19) پشتیبانی از 4 نفر: بازدید کننده، اپراتور، مدیر، مدیر اصلی.
20) عملکرد پشتیبانی از "برش را امتحان کنید" (هندویل) و "مد پردازش تک مرحله ای" و غیره.
21) پشتیبانی از عملکرد بازگشت به نقطه اصلی
21) منبع تغذیه کنترلر 24VDC است، حداقل جریان 0.5A است.
22) منبع تغذیه پورت IO 24VDC است، حداقل جریان 0.5A است. با منبع تغذیه IO، سیستم از قبل برق پورت های IO را تامین می کند. بنابراین نیازی به منبع تغذیه خارجی نیست.

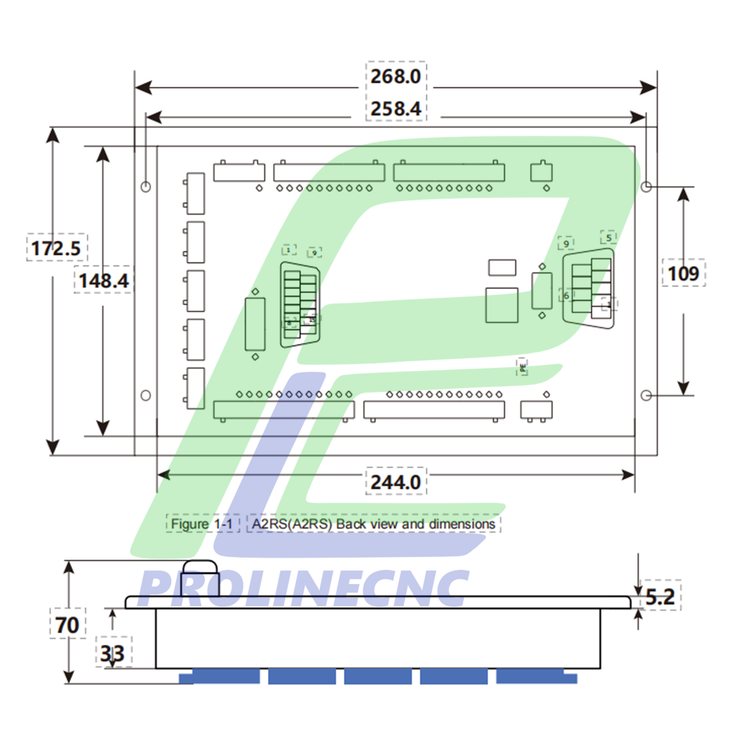

نقشه کنترلر A2RS
