استپ موتور 120 کیلوگرم مدل 86HS120 گشتاور 12nm ، نما 34 ، دو فاز، شفت 15.8mm، برند مش

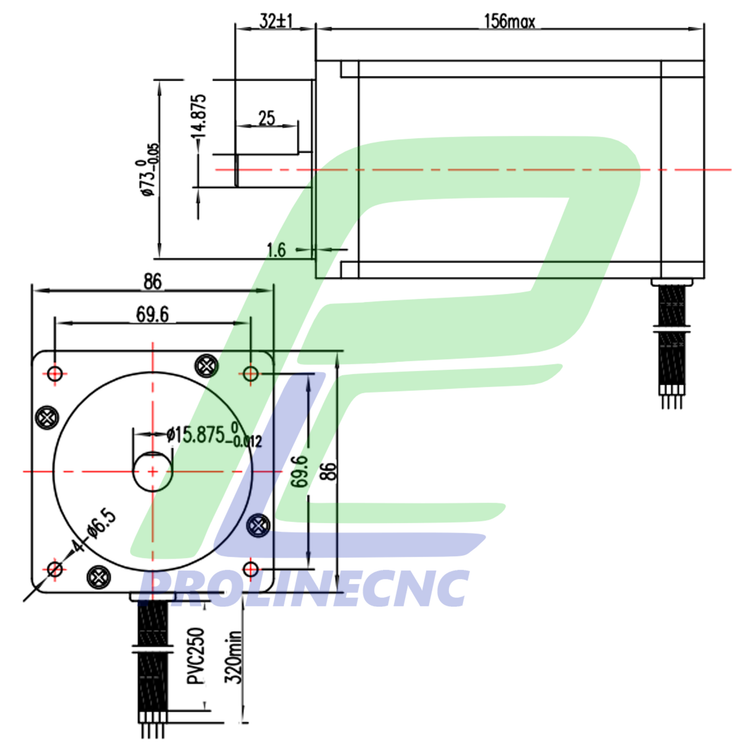

نقشه استپ موتور 120 کیلوگرم بر سانتی متر مدل  86HS120 شفت 15.8 میلی‌متر

استپ موتور 120کیلوگرم سانتی متر از سری نما 34، یکی از قوی‌ترین مدل‌های موجود در بازار برای مصارف صنعتی و ماشین‌آلات سنگین است. این مدل با طول بدنه حدود 15.6 سانتی‌متر و شفت 15.8 میلی‌متری طراحی شده و توانایی تولید گشتاور بالا تا بیش از ۱۲ نیوتن‌متر را دارد.



 کاربرد استپ موتور 120 کیلوگرم بر سانتی متر در صنعت

استپ موتور 86HS120 به دلیل قدرت و دقت بالا، در پروژه‌های سنگین و حساس صنعتی مورد استفاده قرار می‌گیرد، از جمله:

دستگاه‌های CNC بزرگ (فرز، پلاسما، چوب، فلز، برش سنگ)

ماشین‌آلات پرس، پانچ و تزریق پلاستیک

سیستم‌های انتقال و جابه‌جایی دقیق بارهای سنگین

ربات‌های صنعتی و تجهیزات اتوماسیون دقیق



 پارامترهای فنی مهم استپ موتور 120 کیلوگرم بر سانتی متر

نوع موتور استپ موتور هیبریدی دو فاز

زاویه پله ۱.۸ درجه

جریان کاری ۵ تا ۶ آمپر (بسته به برند)

گشتاور نگهداری تا ۱۲ نیوتن‌متر

شفت 15.8 میلی‌متر

طول موتور 156 میلی‌متر

سایز فلنج  86x86 , نما 34

تعداد سیم‌ها  ۸ سیم

نوع استپ درایو پیشنهادی DM860D، DM2280 یا درایوهای ۸ آمپر



 مزایای استپ موتور 120 کیلوگرم بر سانتی متر

قدرت و گشتاور بسیار بالا برای بارهای سنگین

حرکت دقیق و کنترل موقعیت بدون نیاز به انکودر

کیفیت ساخت بالا و دوام در شرایط سخت کاری

سازگاری با درایوهای صنعتی قدرتمند



 معایب استپ موتور 120 کیلوگرم بر سانتی متر

وزن زیاد و ابعاد بزرگ نسبت به مدل‌های کوچکتر

نیاز به درایو قوی با جریان بالا

در دورهای بالا ممکن است کاهش گشتاور مشاهده شود



 نحوه عملکرد استپ موتور 120 کیلوگرم بر سانتی متر

استپ موتور 120 کیلو با زاویه پله ۱.۸ درجه حرکت می‌کند و توسط درایو استپ موتور کنترل می‌شود. هر پالس ارسالی، یک گام مشخص حرکت ایجاد می‌کند که امکان کنترل دقیق موقعیت شفت را فراهم می‌کند.



 نحوه انتخاب استپ موتور 120 کیلوگرم بر سانتی متر

تعیین بار مورد نیاز و انتخاب موتور با گشتاور کافی

بررسی زاویه پله و رزولوشن محور

سازگاری شفت و فلنج با تجهیزات دستگاه

انتخاب درایو صنعتی با جریان و ولتاژ مناسب



 نکات مهم در خرید استپ موتور 120 کیلوگرم بر سانتی متر

خرید از برند معتبر MASH,NG

اطمینان از اورجینال بودن محصول و گارانتی معتبر

بررسی سازگاری موتور با درایو و کنترلر موجود

انتخاب موتور بر اساس نوع دستگاه و محیط کاری صنعتی



 قیمت استپ موتور 120 کیلوگرم بر سانتی متر

قیمت بر اساس گشتاور، برند، نوع شفت و مشخصات فنی موتور تعیین می‌شود

موتورهای NEMA 34 صنعتی نسبت به نما 17 و نما23 گران‌تر و با دوام بیشتر هستند



 مراقبت و نگهداری استپ موتور 120 کیلوگرم بر سانتی متر

استفاده از درایو مناسب و جریان کنترل شده برای جلوگیری از گرمایش

نصب در محیط تمیز و بدون گرد و غبار

جلوگیری از ضربه و فشار مستقیم به شفت

سرویس دوره‌ای برای چک کردن اتصالات، شفت و بلبرینگ‌ها



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه استپ موتور 120 کیلوگرم بر سانتی متر

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی استپ موتور 120 کیلوگرم بر سانتی متر

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.



استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور استپ موتور ۰.۳ تا ۲ نیوتن‌متر (نما 17 / نما 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور استپ موتور ۲ تا ۱۰ نیوتن‌متر (نما 23 / نما 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور 120 کیلو لیدشاین leadshine، استپ موتور 120 کیلو پریموپال Primopal، استپ موتور 120 کیلو اچ کیو ام HQM، استپ موتور 120 کیلو سی دبلیو CW، استپ موتور 120 کیلو مش MASH، استپ موتور 120 کیلو ان جی NG و.....

ویژگی‌ها: این استپ موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور استپ موتور ۱۰ تا ۳۰ نیوتن‌متر (نما 34 / نما 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این استپ موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور استپ موتور ۳۰ تا ۵۰ نیوتن‌متر (نما 42 / نما  52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal،استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
