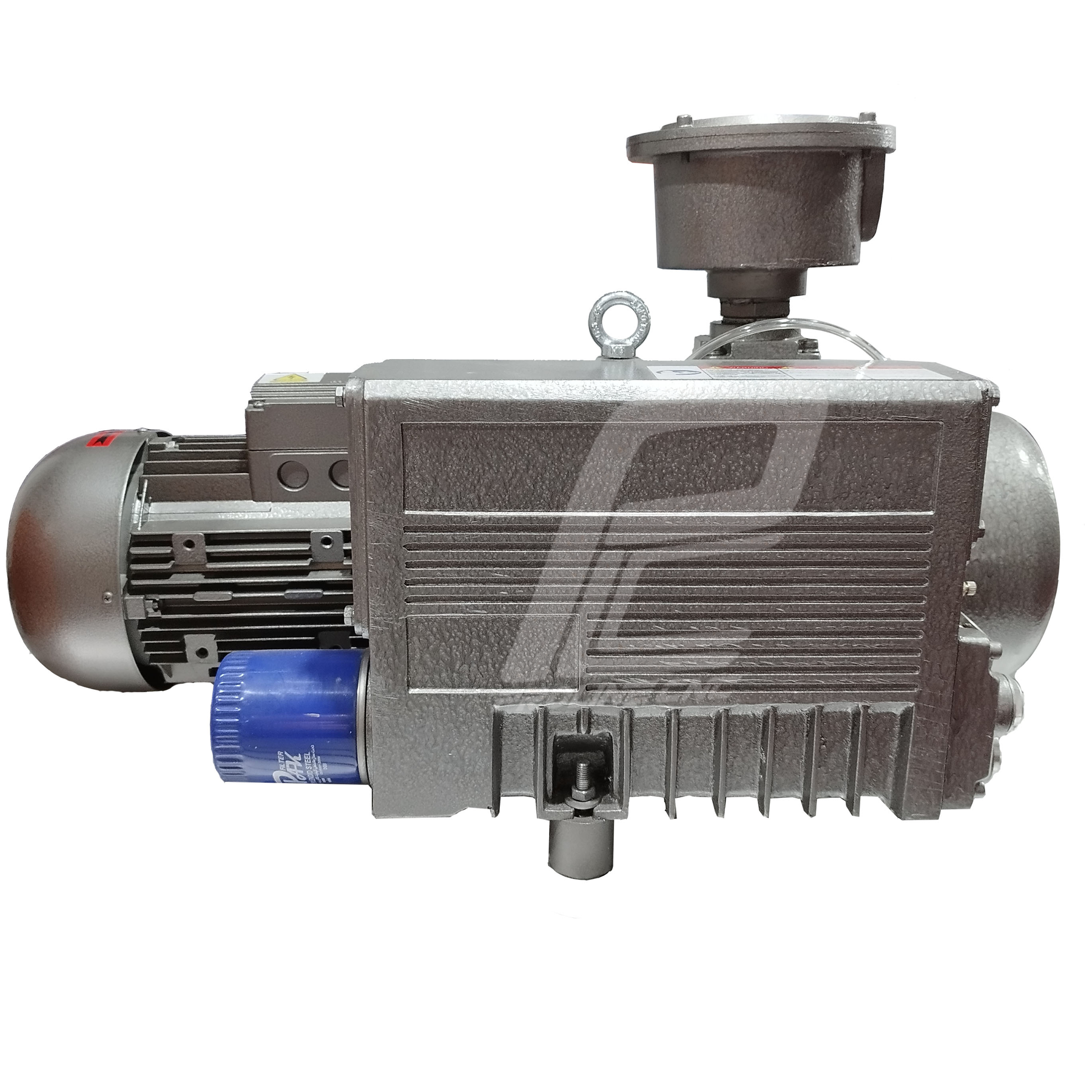

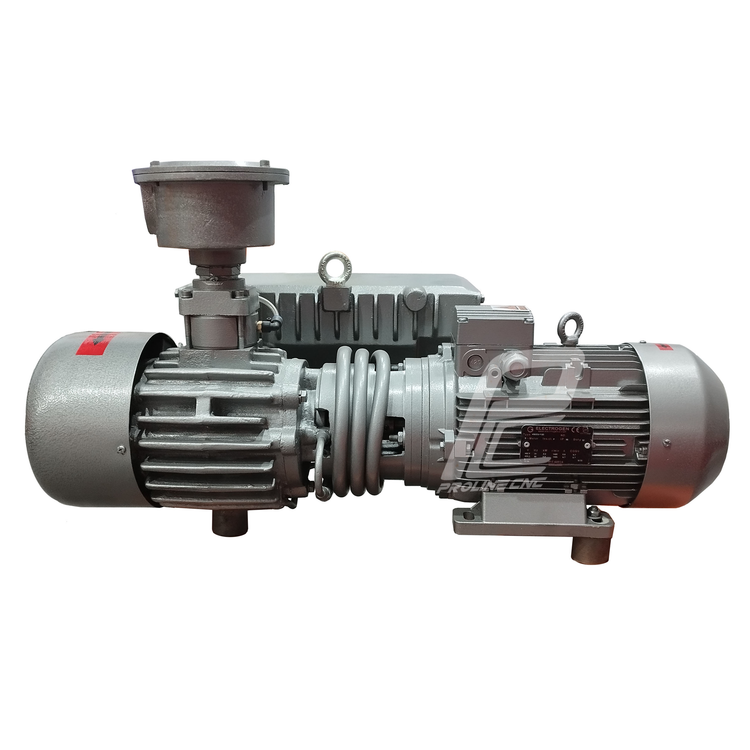

پمپ وکیوم روغنی 63 مترمکعب فرس FARAS (فرتاک Fartak)

• پمپ وکیوم روغنی فرس FARAS(فرتاک Fartak)
• ساخت ایران
• به صورت روغنی تک مرحله ای و دو مرحله ای
• ایجاد خلاء 0.5 میلی بار
• کیفیت بالای ساخت و ابعاد کوچک
• صدا و لرزش بسیار کم
• کیفیت فوق العاده و طول عمر بالا
• منطبق با استانداردهای روز دنیا
• نصب و راه اندازی سریع و آسان

مشخصات فنی:

► قدرت مکندگی:  63 تا 76 مترکعب بر ساعت

►خلا نهایی:  0.5 تا 20 میلی بار

►قدرت الکتروموتور :1.5 کیلووات  تا 2.2 کیلووات

►دور الکتروموتور : 1500 تا 1800دور بر دقیقه

►دبی (صدا): 65 الی 69 DB

►حداکثر تحمل بخارات آب : 40 میلی بار

►ظرفیت بخارات آب: 1.8 لیتر بر ساعت

►درجه حرارت پمپ در هنگام کار: 76 درجه سانتیگراد

►مقدار روغن: 2 لیتر

►وزن: 52 کیلوگرم

ابعاد پمپ وکیوم 25 متر تا 100 متر مکعب:

پمپ وکیوم روغنی چیست و چگونه کار می‌کند؟

پمپ وکیوم روغنی یا پمپ خلا روغنی در اصل یکی از انواع پمپ‌های جابجایی مثبت و رینگ مایع است که خنک کاری و روانکاری آن توسط روغن انجام می‌شود. این پمپ قابلیت ایجاد خلا بیشتر نسبت به پمپ‌های خشک را دارد به همین دلیل زمانی که نیاز به ایجاد خلا در محدوده فشار بالا و متوسط باشد از آن استفاده می‌شود. همچنین از این پمپ وکیوم به عنوان پشتیبان روتس بلوئر ها و یا پمپ‌های هوادهی فشار بالا استفاده می‌شود

نحوه عملکرد پمپ وکیوم رینگ روغن به این صورت است که در طراحی آن از دو تیغه روتور استفاده می‌شود که این تیغه‌ها ۱۸۰ درجه چرخانده می‌شود و این چرخش باعث می‌شود که هوا از یک طرف وارد شده و بعد از ایجاد مکش و وکیوم به وسیله دستگاه از طرف دیگر خارج می‌گردد. در اصل این پمپ به صورت روتاری (چرخشی و دوار) طراحی شده و همیشه باید دارای روغن باشد. چنانچه سطح روغن این پمپ‌ها کم شده و یا کیفیت آن کاهش یابد عملکرد و راندمان آن تحت تاثیر قرار گرفته و قطعات داخلی آن مستهلک می‌گردد. در حقیقت روغن در این پمپ‌ها به عنوان عایق کار، خنک‌کننده و روان کننده قطعات و بخش‌های مختلف دستگاه عمل می‌کند.

انواع پمپ‌های خلا روغنی

پمپ وکیوم روغنی همانند بلوئر هوا و هر نوع وسیله دیگر می‌تواند بر اساس فاکتورها و پارامترهای مختلفی دسته‌بندی شود. تعداد مراحل کار، نحوه طراحی و عملکرد، محدوده فشار و ظرفیت و … از مهم‌ترین فاکتورهای تقسیم‌بندی پمپ‌های وکیوم روغنی هستند. از نظر نحوه تعداد مراحل کار این پمپ‌ها می‌توانند شامل پمپ‌های وکیوم تک مرحله و دو مرحله باشند.

از نظر محدوده فشار و ظرفیت این پمپ‌ها می‌توانند بین ۱۰۰ تا ۱۰-۴ میلی بار با ظرفیت ۲ تا ۵۰۰ متر مکعب بر ساعت بوده وجود داشته باشند. در اصل بر اساس میزان فشار تولید این پمپ‌ها به سه دسته تقسیم می‌شوند:

1. پمپ‌هایی که فشار کم را کنترل می‌کنند و بیشتر به عنوان پمپ‌های پشتیبان به کار می‌روند
2. بوستر پمپ یا پمپ‌های با فشار متوسط که برای مدیریت فشارهای کم و متوسط استفاده می‌شوند.
3. پمپ وکیوم فشار بالا، بسیار زیاد و ثانویه (خلأ بالا) که برای کنترل فشارهای خلأ فوق‌العاده بالا کاربرد دارند.

کاربرد محصول در صنایع مختلف

• پمپ وکیوم صنایع برودتی
• جابجایی اجسام در صنعت خودرو
• صنایع کارتن و مقوا سازی
• ابلیت کارکرد در صنایع داروسازی
• قابلیت کارکرد در صنایع غذایی
• قابلیت کارکرد در صنایع شیمیایی
• قابلیت کارکرد در صنایع چاپ
• قابلیت کارکرد در صنایع بهداشتی
• قابلیت کارکرد در صنایع بسته بندی
• قابلیت کارکرد در صنایع قند و شکر
• پمپ وکیوم دستگاه های پرس

عملکرد و نیازهای روغن پمپ وکیوم چیست؟

ما معمولاً روانکاری را به عنوان اصلی ترین کاربرد روغن در نظر می گیریم. عملکردهای روغن در پمپ های وکیوم عبارتند از:

آب بندی

روغن کاری

خنک کننده

حفاظت در برابر خوردگی

آلودگی های گرگرفتگی

کاهش سر و صدا

روغن های پمپ های خلاء دوار دارای فشار بخار کم ، در محدوده 10-4 Torr در دمای اتاق هستند. آنها روغن های معدنی هستند که تا رسیدن فشار بخار مورد نیاز تصفیه می شوند. آنها همچنین باید دارای فشار بخار کافی کافی در دمای عملکرد طبیعی پمپ باشند زیرا این امر کمترین فشاری را که پمپ می تواند تعیین کند تعیین می کند.

هنگامی که پمپ وکیوم برای اولین بار راه اندازی می شود ، ممکن است متوجه شوید که خلاء indicated نشان داده شده کمتر از گرم شدن پمپ است. روغن سرد یا خنک فشار بخار کمتری خواهد داشت و اجازه می دهد تا خلا فشار کمتری ایجاد کند. با گرمتر شدن مایعات و رسیدن فشار پمپ به فشار کم ، فشار بخار افزایش می یابد.

به یاد داشته باشید که “خلاء نهایی” که توسط سازنده پمپ در یک کتابچه راهنمای پمپ بیان شده است ، هنگام جدید بودن پمپ و با استفاده از روغن پمپ خلاءکاملاً تمیز و کاملاً گازدار ، با دستگاه اندازه گیری وکیوم کالیبره شده اندازه گیری می شود. در ورودی پمپ اندازه گیری می شود. سطح وکیوم که در شرایط واقعی کار اندازه گیری خواهید کرد به دلیل متغیرهایی مانند وضعیت روغن ، موقعیت سر اندازه گیری ، نوع گیج سنج استفاده شده و کالیبراسیون گیج ، معمولاً فشار آنچنانی کم نخواهد بود. پمپ خلا or یا مجموعه پمپ باید حداقل یک دهه یا بیشتر از خلاء فرایند مورد نیاز خلا a تولید کند.

الزامات روغن های پمپ دوار عبارتند از:

فشار بخار به اندازه کافی کم.

ویسکوزیته صحیح.

خواص روانکاری کافی.

از نظر شیمیایی برای مواد پمپاژ شده مناسب است.

از نظر شیمیایی در دمای کار پمپ پایدار است،

و برای سلامتی خطرناک نیست

روغنهای معدنی پایه پارافینیک برای اکثر کاربردهای پمپ خلاء در صنعت و علم مناسب است. برخلاف روغن موتور که حاوی مواد افزودنی زیادی است ، مواد افزودنی روغن پمپ وکیوم به مقاومت در برابر خوردگی ، ضد اکسیداسیون و شاید کف زدن محدود می شوند.

برای کاربردهایی که ممکن است حاوی درصد بالایی از اکسیژن ، اسیدها و گازهای خطرناک باشند ، مایعات مصنوعی جایگزین در دسترس هستند. به عنوان توسعه صنعت نیمه هادی ها (تراشه های رایانه ای) که در آن از گازهای خطرناک ، خورنده و پیرفوریک استفاده می شود ، پمپ های خلا ایجاد شده اند که در مناطق محفظه پمپاژ پمپ اصلاً روان کننده ندارند. اینها پمپ های خشک نامیده می شوند و موضوع بحث دیگری است.

روغن معمولی مورد استفاده در پمپ وکیوم پیستونی دوار بزرگ ، یک روغن معدنی است که برای کاهش فشار بخار خود فرآیند تقطیر را طی کرده است. این پمپ های خلا دارای یک وکیوم نهایی هستند که گاهی اوقات خلا “” خاموش خالی “می نامند ، 0.010 Torr (10 میکرون ، 1 10 10-2 Torr یا 0.0133 mbar). ویسکوزیته روغن مشابه روغن SAE 30 است.

روغن پمپ خلاء ویسکوزیته SAE 30 همچنین در پمپ های طراحی پره ای کوچکتر که توسط یک کمربند مخروطی از موتور رانده می شوند ، استفاده می شود. در طراحی جدیدتر پمپ های خلا drive درایو مستقیم که در حدود 1750 دور در دقیقه کار می کنند ، از روغن پمپ وکیوم نازک تر SEA 20 استفاده می شود. در بعضی از کاربردها ، جایی که پمپ خلا vac ممکن است از دمای اتاق سردتر باشد ، روغن های SAE 10 موجود است.

جلوگیری از آلودگی روغن پمپ وکیوم ؟

روشهای مختلفی برای جلوگیری از آلودگی روغن ، بسته به نوع آلودگی ، با استفاده از بالاست گاز ، تله یا فیلتر وجود دارد.

اگر میزان آلودگی بخار متراکم نسبتاً کم باشد ، باز شدن دریچه بالاست گاز باعث می شود بخار آب بدون متراکم شدن از پمپ عبور کند. مشخصات سازندگان معمولاً ظرفیت جابجایی آب یک پمپ خاص را بر حسب گرم در ساعت یا اونس در ساعت نشان می دهد. اگر مقدار بخار متراکم بالاتر از این حد باشد ، باید نوعی کندانسور یا دام سرد در قسمت ورودی پمپ نصب شود.

اگر فرآیند غبارآلود باشد ، یعنی یک آلاینده جامد باشد ، می توان فیلتر ورودی را نصب کرد که متناسب با نوع و مقدار گرد و غبار طراحی شده است. برخی از فیلترها دارای طراحی سیکلون هستند که باعث می شود جریان گاز در اطراف فضای فیلتر گردش کند و مواد جامد سنگین به پایین بیفتند. خروج از آن نوع فیلتر از بالای بدنه است که جریان گاز باید تمیزترین باشد. همچنین عناصر فیلتر موجود برای جذب جامدات وجود دارد ، یا یک عنصر سبک چین دار برای مواد جامد خوب ، یا یک عنصر مش فلزی خیس شده برای کاربردهای با جریان زیاد. به یاد داشته باشید که فیلترها سرعت پمپاژ مثر را کاهش می دهند و همچنین باید به طور منظم نگهداری شوند.

گزینه دیگر در صورت ورود آلودگی های جامد به روغن نصب فیلتر روغن خارجی بر روی پمپ است. این دستگاه روغن آلوده را از مخزن می گیرد ، آن را از واحد فیلتر عبور می دهد و سپس قبل از رسیدن روغن به بلبرینگ ها ، آن را به لوله های روغن برگرداند. این به روغن یاتاقان ها روغن تمیز می بخشد و عمر آنها را افزایش می دهد.

به یاد داشته باشید که هنگام تعویض روغن از PPE (تجهیزات محافظت شخصی) لازم استفاده کنید و مایعات آلوده را به روشی ایمن دفع کنید.
