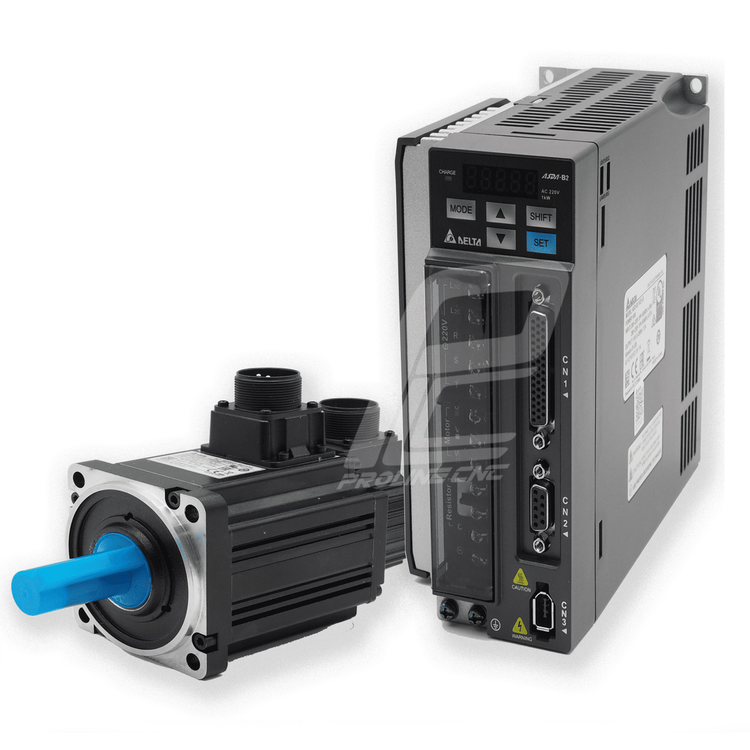

سروو موتور 1kw کیلووات delta دلتا ساده 2000 دور rpm سری B2 مدل ECMA-E21310RS کد درایو ASD-B2-1021-B (دارای کابل و کانکتور)

مشخصات فنی سروو درایو 1 کیلووات سری B2

• توان خروجی سروو درایو : 1 کیلووات
• پورت RS485 : دارد
• کد تجاری درایو ASD-B2-1021-B :
• کد تجاری کانکتور قدرتASD-CAPW1000 :
• کد تجاری کابل انکودر (5متری) ASDBCAEN1005 :

مشخصات فنی سروو موتور 1کیلو وات سری B2

• کد تجاری موتور ECMA-E21310R9 :
• گشتاور :  4.77 نیوتن متر
• دورنامی سروو موتور : 2000 دور بر دقیقه
• نوع انکودر موتور : 17 بیتی افزایشی
• توان خروجی موتور : 1 کیلو وات
• ابعاد فریم موتور : 130 میلی متر
• اندازه قطر شفت :19 میلی متر
• کابل انکودر : 5 متری

تحلیل و بررسی دقیق پک سرو 1 کیلووات بدون ترمز دلتا سری B2

سرو 1 کیلووات سری B2 با پارت نامبر ECMA-E21310R9 دارای انکودر 17 بیتی میباشد و این موتور بدون ترمز ،دارای گشتاور 4.77 نیوتون متر ،قطر شفت 19 میلیمتر و سایز فلنچ 130 میلیمتر میباشد.

ولتاژورودی سروو درایو 200VAC تا 230VAC تکفاز یا سه فاز در رنج توانی 100وات تا 3 کیلووات موجود میباشد البته در ایران سری تکفاز آن  از 100 وات تا 1.5 کیلووات موجود میباشد و قابل سفارش گذاری میباشد.

سرو 1 کیلووات دلتا سری B2؛ کنترل موقعیت با دقت بالا برای کاربری های عمومی دارد که شامل موارد زیر میشود:-

سرو 1 کیلووات دلتا سری B2؛مدهای سرعت و موقعیت داخلی دارد.

سرو 1 کیلووات دلتا سری B2 ورودی پالس تا حداکثر Mpps4 و ولتاژ آنالوگ دارد .

پک کامل سرو 1 کیلووات بدون ترمز دلتا سری B2 شامل موارد زیر میشود:

سرو 1 کیلووات بدون ترمز سری B2که موتور سرو 1 کیلووات بدون ترمز  با پارت نامبرB2ECMA-E21310R9   که سایز فلنچ 130 ،قطر شفت 19 و گشتاور 4.77 نیوتون متر دارد، میباشد.

سرو 1 کیلووات سری B2که پارت نامبر درایو سرو ASD-B2-1021-B میباشد.

کانکتور قدرت سرو 1 کیلووات بدون ترمز سری  B2 که کانکتور قدرت سرو پک 1 کیلووات بدون ترمز  B2دارای پارت نامبر ASDCAPW1000 میباشد.

کابل انکودر 5 متری مختص سرو 1 کیلووات بدون ترمز سری B2 که در پک سرو 1 کیلووات B2 موجود میباشد دارای پارت نامبر ASDBCAEN1005 میباشد که این کابل به صورت سفارشی در متراژهای مختلف بالاتر از 5 قابلیت سفارش دارد که باید برای خرید آن حتما با کارشناسان مجموعه مشورت بگیرید چون این موضوع هم در بحث قیمت پک سرو و هم در بحث فنی تاثیرگذار میباشد.

سایر ویژگی های پک کامل سرو 1 کیلووات دلتا سری B2

سرو پک 1 کیلووات B2 از Notch Filter به منظور حذف لرزش ها و بهبود حرکت سیستم مکانیکی (از بین بردن رزونانس مکانیکی) پشتیبانی میکند.

سرو پک 1 کیلووات B2 ؛منابع تغدیه جداگانه برای مدار اصلی و مدار کنترل (تعمیر و نگهداری راحت )دارد.

سرو پک 1 کیلووات B2،مقاومت ترمز داخلی نیز دارد.

راهنمای انتخاب سروو درایو B2

برای نحوه ی کدخوانی سرو درایو B2 که این نحوه ی کدخوانی در انتخاب سرو درایو B2 تاثیرگذار میباشد تصویر زیر را در نظر داشته باشید:

راهنمای انتخاب سروو موتور B2

برای نحوه ی کدخوانی سرو  موتور B2 که این نحوه ی کدخوانی در انتخاب سروو موتور B2 تاثیرگذار میباشد تصویر زیر را در نظر داشته باشید

مشخصات و ویژگی های سروو درایو 1 کیلو وات بدون ترمز B2 دلتا

مشخصات و ویژگی سرو درایو 1 کیلو وات  B2 دلتا در جدول زیر به صورت خلاصه آماده هست:

سرو B2 دلتا چه تفاوتی نسبت به سرو A2 دلتا دارد و اگر خواسته باشیم 1 کیلو وات  سروو  دلتا خریداری کنیم بر چه مبنایی میتوانیم انتخابی دقیق بین سری A2 یا سری B2 داشته باشیم ؟

سرو موتور سری B2 دلتا جزو سروموتورهای اقتصادی کمپانی دلتا در کشور محسوب می شوند که تفاوت هایی نسبت به سری A2 دارند.تفاوت های مهم که می توان نام برد:

دقت کمتر نسبت به سری A2دلتا با توجه به ضریب گیربکس الکترونیکی؛ (ضریب گیربکس الکترونیکی برای سرو B2؛160.000 و ضریب گیربکس الکترونیکی برای سروو A2؛1.280.000) میباشد.

نداشتن مد پوزیشن داخلی نسبت به  سری A2 دلتا؛سروهای B2 بر خلاف سروو های سری A2  مدکنترل موقعیت داخلی سروو که قابلیت ذخیره 64 پوزیشن را در خود دارد را ندارند باید به آن ها از طریق پی ال سی  به طور مثال موقعیت خارجی دهیم.
