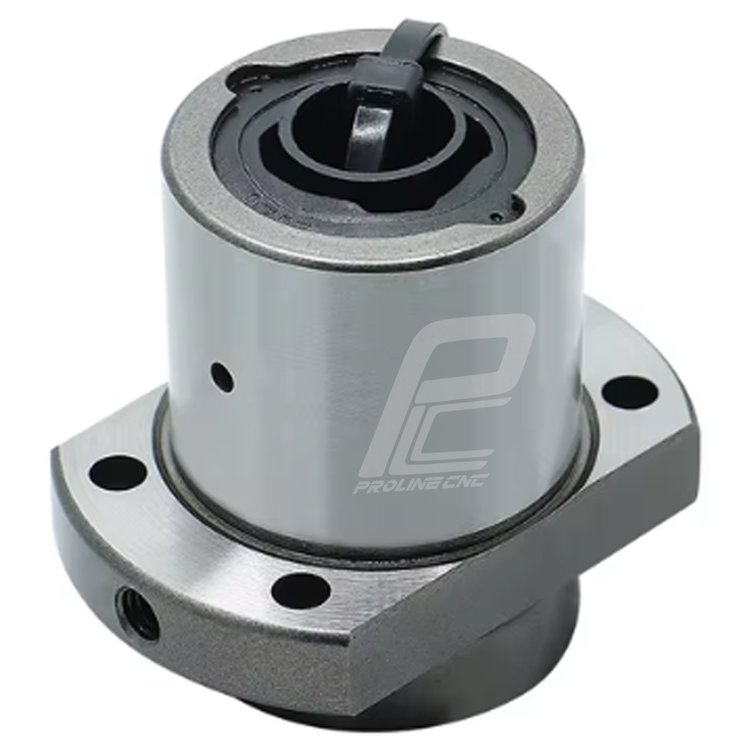

مهره بالسکرو قطر 63 گام 20 مدل SFU6320-T4 برند پی ال سی PLC ساخت چین

      خرید مهره بال اسکرو قطر 63 با گام 20 مدل SFU6320 یا مهره بالسکرو 6320 با بخش فروش پرولاین سی ان سی تماس بگیرید.

مهره بال اسکرو قطر 63 با گام 20 میلیمتر می باشد برای مصارف صنعتی که نیاز به گشتاور ،سرعت و دقت بالا است از این پیچ بالسکرو استفاده میگردد در واقع در هردور پیچ بال اسکرو مهره بال اسکرو 20 میلیمتر حرکت می کند.

مهره 63 گام 20 مناسب پیچ بالسکرو  63 گام 20 می باشد.

کاتالوگ  مهره بالسکرو

مهره بالسکرو فلنج SFU 6320 چیست؟

مهره بالسکرو 63 گام 20 (SFU6320) یکی از پرکاربردترین مهره‌های سیستم انتقال حرکت خطی در دستگاه‌های CNC، پرینترهای سه‌بعدی صنعتی، دستگاه‌های برش و ماشین‌آلات اتوماسیون است.

در این مدل:

- 63 نشان‌دهنده قطر اسمی پیچ (63 میلی‌متر)

- 20 نشان‌دهنده گام حرکت (20 میلی‌متر جابجایی در هر دور کامل پیچ)

این مهره به‌صورت فلنج‌دار طراحی شده و با ساچمه‌های فولادی داخل خود، حرکت چرخشی پیچ را به حرکت خطی دقیق و نرم تبدیل می‌کند.



نحوه عملکرد مهره بالسکرو

در مهره‌های بال اسکرو، ساچمه‌های فولادی سخت‌کاری شده بین شیارهای مارپیچ پیچ و مهره قرار دارند.

با چرخش پیچ:

- ساچمه‌ها در مسیر گردش داخلی حرکت می‌کنند

- اصطکاک لغزشی به اصطکاک غلتشی تبدیل می‌شود

- حرکت نرم، دقیق و با راندمان بالا ایجاد می‌شود

 راندمان معمولاً بین 90 تا 95 درصد است (بسیار بالاتر از پیچ‌های معمولی).



کاربردهای مهره بالسکرو 63 گام 20

دستگاه‌های CNC بزرگ و صنعتی است. در این ماشین‌آلات به دلیل وزن زیاد میز یا قطعه کار، به بال اسکروهایی با قطر بالا نیاز است تا بتوانند بارهای زیاد را بدون کاهش دقت تحمل کنند. به همین دلیل این مدل در محورهای بزرگ دستگاه‌های فرز CNC، برش سنگ و ماشین‌های صنعتی سنگین استفاده می‌شود.

ماشین‌آلات صنعتی با بار زیاد
در بسیاری از ماشین‌آلات صنعتی که نیاز به حرکت خطی قدرتمند دارند از این مهره استفاده می‌شود. برای مثال:
*دستگاه‌های پرس صنعتی
*ماشین‌آلات قالب‌سازی
*دستگاه‌های برش فلز
*تجهیزات جابجایی قطعات سنگین

قطر بالای پیچ در این مدل باعث افزایش سطح تماس ساچمه‌ها شده و در نتیجه ظرفیت تحمل بار بالا فراهم می‌کند.

سیستم‌های جابجایی و میزهای صنعتی
در برخی خطوط تولید، میزهای بزرگ یا پلتفرم‌هایی وجود دارند که باید با دقت جابجا شوند. مهره بالسکرو SFU6320 به دلیل استحکام بالا و حرکت نرم، در سیستم‌های زیر کاربرد دارد:
*میزهای حرکتی بزرگ (Linear Tables)
*سیستم‌های انتقال قطعات سنگین
*خطوط مونتاژ صنعتی

تجهیزات اتوماسیون سنگین

در سیستم‌های اتوماسیون که نیاز به دقت بالا همراه با قدرت مکانیکی زیاد دارند نیز از این مهره استفاده می‌شود. به طور مثال:
*دستگاه‌های بسته‌بندی بزرگ
*تجهیزات رباتیک صنعتی با ظرفیت بار بالا
*سیستم‌های بالابر دقیق

جک‌های الکترومکانیکی قدرتمند

در برخی جک‌های صنعتی که با موتور الکتریکی کار می‌کنند از بال اسکروهای سایز بزرگ مانند 6320 استفاده می‌شود. این سیستم‌ها در موارد زیر کاربرد دارند:
*تنظیم ارتفاع تجهیزات صنعتی
*جابجایی قالب‌های سنگین
*سیستم‌های لیفت دقیق



تفاوت  مهره بالسکرو فلنج SFU با سایر فلنج‌ها

مهره‌های فلنج‌دار در چند نوع رایج عرضه می‌شوند:



مهره بالسکرو SFU (فلنج گرد استاندارد)

- فلنج دایره‌ای

- دارای سوراخ‌های پیچ متقارن

- نصب آسان و رایج‌ترین مدل بازار

- مناسب اکثر کاربردهای عمومی



مهره بالسکرو SFE

- طراحی فشرده‌تر

- قطر فلنج کمتر

- مناسب فضاهای محدود



مهره بالسکرو  DFU (دو مهره ضد بک‌لش)

- دارای دو مهره برای حذف لقی

- دقت بالاتر

- قیمت بیشتر

 تفاوت اصلی در ابعاد فلنج، تعداد سوراخ‌های نصب، نوع پیش‌بارگذاری و کاربرد دقیق است.



پارامترهای حائز اهمیت مهره بالسکرو

هنگام بررسی مهره SFU6320 باید به این مشخصات توجه شود:

- قطر پیچ: 63 میلی‌متر

- گام: 20 میلی‌متر

- قطر خارجی مهره

- طول مهره

- تعداد سوراخ‌های فلنج

- کلاس دقت (C7، C5 و …)

- میزان پیش‌بارگذاری (Preload)

- نوع گردش ساچمه (داخلی یا خارجی)



تحمل بار مهره SFU 6320

تحمل بار بسته به برند و کلاس ساخت متفاوت است، اما به‌طور میانگین:

- بار دینامیکی: حدود 114 کیلونیوتن

- بار استاتیکی:حدود 366 کیلونیوتن

با توجه به گام بالا، این مدل بیشتر برای سرعت و بار متوسط استفاده می‌شود تا بارهای فوق‌سنگین.
برای طراحی دقیق، حتماً باید دیتاشیت برند (HIWIN، TBI، PMI، و ...) بررسی شود تا:
- بار مجاز
- سرعت دورانی مجاز
- عمر خستگی
به‌درستی محاسبه شود.



مزایای مهره بالسکرو  چینی PLC

* راندمان بالا

* حرکت نرم و بدون گیرکردن

* دقت بالا

* اصطکاک بسیار کم

* مناسب برای سرعت‌های بالا

* قابلیت حذف لقی (در مدل‌های پریلود شده)



 معایب  مهره بالسکرو  چینی PLC

* قیمت بالاتر نسبت به پیچ‌های معمولی

* نیاز به روانکاری منظم



 نحوه انتخاب مهره مناسب

برای انتخاب صحیح باید این موارد بررسی شود:

1. میزان بار محوری وارد شده

2. سرعت حرکت مورد نیاز

3. دقت مورد نیاز (C7 عمومی / C5 دقیق‌تر)

4. طول کورس حرکتی

5. شرایط محیطی (گرد و غبار، رطوبت)

6. نوع نصب و فضای در دسترس

اگر دقت بالا مهم است، مدل پریلود شده پیشنهاد می‌شود.



نکات مهم در خرید مهره بالسکرو

- بررسی اصالت برند

- کنترل لقی مهره قبل از نصب

- بررسی سلامت ساچمه‌ها

- تطابق کامل با پیچ (گام و قطر دقیقاً یکسان باشد)

- توجه به کلاس دقت

- بررسی کیفیت آبکاری و سخت‌کاری



قیمت‌ مهره بالسکرو  63 گام 20

قیمت مهره SFU6320 به عوامل زیر بستگی دارد:

- برند سازنده (مهره بالسکرو تی بی ای  TBI, مهره بالسکرو پی ام ای PMI, مهره بالسکرو هایوین HIWIN ,  مهره بالسکرو اچ کیو ام HQM, مهره بالسکرو او بی سی OBC (مهره بالسکرو اسکویی) ،مهره بالسکرو باهر BHH baher، مهره بالسکرو ان جی  NG, مهره بالسکرو  اف اس ای FSA , مهره بالسکرو چینی و …)

- کلاس دقت (C5 گران‌تر از C7)

- میزان پیش‌بارگذاری

- کیفیت مواد اولیه

- نوسانات ارزی

مدل‌های اقتصادی برای CNCهای سبک مناسب هستند، اما در کاربردهای صنعتی بهتر است از برندهای معتبر استفاده شود.

 مراقبت و نگهداری مهره بالسکرو

برای افزایش عمر مهره:

* روانکاری منظم با گریس مخصوص بال اسکرو

* استفاده از کاور یا گردگیر

* جلوگیری از ورود براده و گرد و غبار

* عدم اعمال ضربه ناگهانی

* تنظیم دقیق هم‌راستایی پیچ و مهره

عدم رعایت این موارد باعث کاهش عمر و افزایش لقی می‌شود.



خرید مهره بالسکرو CNC
جهت خرید مهره بالسکرو با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب جا انداختن مهره بالسکرو  می توانید با کارشناسان ما در  پرولاین سی ان سی تماس بگیرید.



قیمت‌ مهره بالسکرو
قیمت‌ مهره بالسکرو براساس قطر و گام آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت‌ مهره بالسکرو چینی و تایوان با کارشناسان ما در تماس باشید.
