کنترلر سی ان سی چیست؟

کنترلر سی ان سی وظیفه فرماندهی را برعهده دارد که به روش های گوناگون در ماشین سی ان سی به کار می روند. کنترلر سی ان سی عهده دار وظیفه کنترل اتوماتیک ماشین سی ان سی است که دارای انواع بسیاری است. این برد از نرم افزار قدرتمند MACH3 برای راه اندازی بهره می‌برد و توسط آن می‌توان حداکثر 4 عدد موتور پله ای را به صورت همزمان کنترل کرد. این برد بر خلاف کنترلرهای MACH3 حرفه ای و صنعتی که اغلب از طریق کابل پرینترهای قدیمی پارالل (LPT) به کامپیوتر متصل می شوند، از پورت USB استفاده می کند از این رو برای اتصال به لپ تاپ و سیستم های جدید مناسب است.

کنترلر Mach3 یک کنترلر بر مبنای پی سی بیس PC Base می باشد و تمامی امکاناتی را که یک کنترلر قدرتمند نیاز دارد درون خود جای داده است.
اینترفیس و برد واسط در پایین ترین سطح توانایی کنترلر همزمان 6 محور را دارد.
برد Smooth Stepper با واسط یو اس بی USB یا LAN سرعت انتقال دیتا و امنیت دیتا را بالا برده و با بافر کردن اطلاعات خروجی بسیار خوبی برای درایوها آماده می نماید.
Mach3 دارای یک محیط برنامه نویسی اسکرین Screen جهت طراحی صفحه بصورت شخصی و دلخواه می باشد.
دارای فرکانس کاری 100کیلو هرتز می باشد و قابلیت کار با سرو موتور Servo motor و استپ موتور Step motor را نیز دارد. ورودی و خروجی برای Home Switch و Limit Switch ها را دارد و از تمامی جی کد G Code های استاندارد دستگاههای سی ان سی CNC پشتیبانی می نماید.

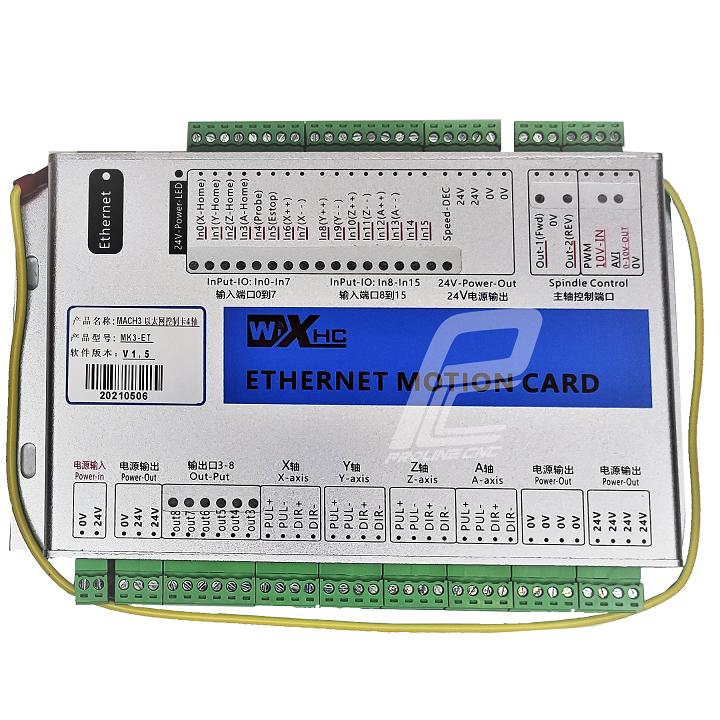

کنترلر CNC سه محور مدل MK3 سازگار با MACH3 دارای ارتباط Ethernet

Mach3 Ethernet MK3-ET

کنترلر سه محور مچتری مدل MK3-ET دارای پورت شبکه است که راه ارتباطی آن از طریق آی پی می باشد و این مدل با سیستم عامل ویندوز راه اندازی می شود.

کنترلر دستگاه CNC مدل MK3 ET محصولی بسیار کارآمد برای ساخت یک دستگاه  سی ان سی صنعتی است که تمامی امکانات یک کنترلر حرفه‌ای را در اختیارما قرار می‌دهد. نرم افزار سازگار با این کنترلر نرم افزار پرطرفدار Mach3 است که رابط کاربری آسانی دارد و کنترل کامل دستگاه از طریق آن امکان پذیر است. این محصول قابلیت پشتیبانی از سه محور Y ،X و Z را دارد و امکان اتصال استپر موتور و سروو موتور در آن فراهم است و حداکثر فرکانس پالس استپ هر محور آن 2000 KHz می باشد . از آنجایی که پورت ارتباطی کنترلر CNC با کامپیوتر از نوع Ethernet است، سرعت انتقال data در آن بسیار بالاست و برای استفاده در محیط‌های صنعتی مناسب بوده و بدون نویز و قطعی می باشد. لازم به ذکر است که حداکثر طول کابل ارتباطی آن می‌تواند به 10 متر برسد.

در این کنترلر 8 خروجی ایزوله جهت راه اندازی تجهیزات مورد نیاز مثل سیستم خنک کاری، پمپ‌ها و سیستم مکش و همچنین 16 ورودی ایزوله برای اتصال سنسور‌های مختلف، لیمیت سوئیچ‌ها، پراب تنظیم ارتفاع و کلید قطع کن اضطراری در نظر گرفته شده است. برای تنظیم سرعت اسپیندل موتور از سه حالت آنالوگ با سطح ولتاژ 0-10 ولت، PWM  با سطح ولتاژ 5 ولت و فرکانس 1KHz  و pulse/direction با ولتاژ 5 ولت و محدوده فرکانس 15Hz-4KHz می‌توانید استفاده کنید ضمن اینکه برای تغییر جهت چرخش اسپیندل نیز خروجی در نظر گرفته شده است. ولتاژ تغذیه برد 24 ولت DC است که پیشنهاد می‌شود از یک منبع تغذیه سوئیچینگ با کیفیت و مطمئن استفاده کنید. داشتن کیس آلومینیمی مقاوم ضمن محافظت از برد باعث انتقال حرارت بهتر و خنک کاری مناسب می‌شود. ابعاد این کیس 30*127*184 میلیمتر است و اتصال آن به محل مورد نظر از به وسیله چهار پیچ صورت می‌گیرد. اقلام همراه این محصول شامل سی دی درایور و کابل LAN هستند.

مشخصات فنی:

• قابلیت اتصال به رباتها و دستگاه های CNC
• 16 ورودی بصورت ایزوله از برد
• 8  خروجی برای آپشن های مختلف
• Line Drive سیگنالهای خروجی با فرکانس
• رابطه پورت LAN با PC تا فرکانس Hz400 تا Hz 4000
• نمایش Limit switch ها و Home switch های فعال
• تغییر home Limit switch ها بوسیله Dipswitch
• خروجی ولتاژ 6 تا 36 ولت برای تغذیه برد های جانبی
• خروجی رله ( 24V/DC ) به منظور قطع و وصل نمودن یک المان مانند رله و اسپیندل
• خروجی آنالوگ pwm برای کنترل سرعت اسپندل ( Optional )
• کاربری بدون نویز در محیط های صنعتی
• سازگار با نرم افزار مچتری
