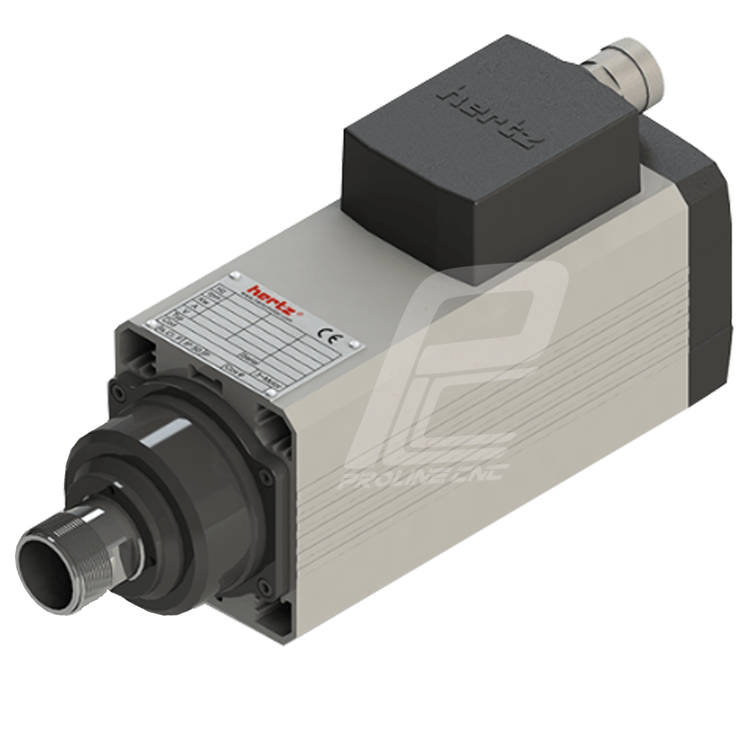

اسپیندل موتور هوا خنک4 کیلووات 18000 دور 380 ولت برند هرتز Hertz ساخت ترکیه
توان
4KW
ولتاژ تغذیه
220-380V
درایو
اینورتر 4 کیلووات تکفاز و سه فاز
جریان مصرفی
9.5-16.4A
وزن
11,300kg
سرعت
18000RPM
مدل
HM90-10
فرکانس
300KHZ
شفت
ER25
مهره
UM
بلبرینگ
سرامیکی
ساخت
ترکیه
خرید اسپیندل موتور 4کیلووات هرتز (Hertz) ترکیه – دور 18000 با دفتر فروش پرولاین سی ان سی تماس بگیرید.
اینورتر مناسب برای اسپیندل 4کیلووات هرتز
- ظرفیت: حداقل توان اینورتر باید اینورتر 4 کیلووات باشد. توصیه ما برای افزایش طول عمر اینورتر و جلوگیری از داغ شدن آن در کارهای طولانی، استفاده از اینورتر 5.5 کیلووات است تا سیستم تحت فشار حداکثری نباشد.
- جریان: حتماً جریان نامی (Amperage) اینورتر را با جریان درج شده روی پلاک اسپیندل هرتز چک کنید. جریان خروجی اینورتر نباید کمتر از جریان نامی اسپیندل باشد.
کاتالوگ اسپیندل موتور هرتز Hertz مدل HM90


ویژگیها و مشخصات فنی اسپیندل 4 کیلووات 18000 دور هرتز (Hertz)
- توان خروجی: 4 کیلووات (4000 وات)
- سرعت چرخش نامی: 18000 دور بر دقیقه
- فرکانس کاری: تا حدود 300 هرتز (بسته به پلاک دقیق)
- ولتاژ تغذیه: 380 ولت سهفاز (تغذیه از اینورتر سهفاز 380V)
- جریان نامی: متناسب با پلاک (معمولاً حدود 8–10 آمپر؛ حتماً از روی پلاک تنظیم شود)
- نوع بلبرینگ: سری 7000 تماس زاویهای (Angular Contact) گرید صنعتی/High Speed
کاربرد اسپیندل 4 کیلووات 18000 دور هرتز
- CNC چوب و MDF سنگین
- آلومینیوم و فلزات رنگین با عمق برش بالا
- کامپوزیت، فایبرگلاس، مواد مهندسی
- بالانس شفت: بالانس دینامیکی با دقت بالا، کنترل لرزش در دور نامی
- کیفیت ساخت: Heavy Duty صنعتی (مخصوص کار مداوم چند شیفت)
- سیستم خنککاری: معمولاً هوا خنک (Air Cooled) – در صورت موجود بودن، مدل آبخنک (Water Cooled) هم ممکن است عرضه شود
- نوع کولت: عموماً ER25 یا ER32 (بسته به سری اسپیندل) – امکان استفاده از ابزار قطر بالاتر
- نوع بدنه: آلومینیوم/چدن آلیاژی با طراحی ریبدار برای دفع حرارت بهتر
- کشور سازنده: ترکیه (برند Hertz)
ساختار داخلی و نوع بلبرینگ در اسپیندل 4KW هرتز
در اسپیندل 4 کیلووات، به دلیل گشتاور و بار بسیار بالاتر نسبت به 1.5KW و 2.2KW، طراحی داخلی بهمراتب تقویتشدهتر است:
- استفاده از بلبرینگهای تماس زاویهای (Angular Contact) سری 7000 با گرید سرعت بالا
- چینش بلبرینگها بهصورت Pair یا Set برای تحمل همزمان بارهای محوری سنگین (از سمت ابزار) و شعاعی (در حین برادهبرداری)
- گریس یا روغن مخصوص دور بالا مقاوم در برابر حرارت
- طراحی شفت ضخیمتر و صلبتر برای جلوگیری از خمش در برشهای عمیق
مزایای این نوع بلبرینگ در مدل 4 کیلووات:
- تحمل همزمان بار محوری و شعاعی بسیار بالاتر از مدلهای توان پایین
- عملکرد پایدار در دور 18000 حتی زیر بار سنگین
- کاهش چشمگیر لرزش در حین برشهای عمیق و سرعت پیشروی بالا
- افزایش قابلتوجه طول عمر اسپیندل در کار مداوم (Production)
- مناسب برای فرزکاری نیمهسنگین تا نسبتاً سنگین روی چوب و فلزات رنگین
در بسیاری از اسپیندلهای اقتصادی چینی، در توانهای بالا از بلبرینگهای کیفیت متوسط استفاده میشود که در کار پیوسته زود آسیب میبینند؛ اما در سری صنعتی هرتز این بخش بهصورت حرفهای طراحی و کنترل شده است.
کاربردهای اسپیندل 4 کیلووات 18000 دور هرتز (380 ولت)
این مدل برای دستگاههایی طراحی شده که هم قدرت میخواهند، هم دوام. مناسب:
1. CNC چوب و MDF کاملاً صنعتی
- برش ورقهای ضخیم MDF و HDF با عمق بالا
- سیانسیهای دربسازی، کابینتسازی، مبلمان کلاسیک
- کار مداوم 8 تا 24 ساعته (در صورت تهویه و تنظیم صحیح)
- حکاکی و برادهبرداری سنگین روی چوب و امدیاف متراکم
2. ماشینکاری آلومینیوم و فلزات رنگین
- فرزکاری آلومینیوم با عمق و سرعت پیشروی بالا
- مناسب برای ساخت قطعات صنعتی، قالبهای سبک، قطعات ماشینآلات
- کار روی برنج، مس و آلیاژهای نرم با کیفیت سطح عالی
3. صنایع کامپوزیت و مواد مهندسی
- برش و ماشینکاری کامپوزیتهای آلومینیومی (ACP)، فایبرگلاس، PVC فوم، مواد مهندسی
- خطوط تولید پنلهای دکوراتیو، نما و تبلیغات صنعتی
4. دستگاههای CNC بزرگ و چند کله (Multi-Head)
- مناسب برای نصب روی دستگاههای CNC دروازهای (گنتری)
- امکان نصب چند اسپیندل 4KW روی یک دستگاه تولیدی بزرگ برای افزایش سرعت تولید
مزایای اسپیندل 4 کیلووات هرتز
- قدرت بالا: امکان برشهای عمیقتر، ابزارهای در قطر بزرگتر، و سرعت تولید بالاتر
- گشتاور زیاد در دورهای پایینتر: مناسب برای سوراخکاری و عملیاتهایی که نیاز به توان در دورهای متوسط دارند
- پایداری در کار مداوم: طراحی مخصوص کارگاهها و خطوط تولید با فشار کاری بالا
- لرزش بسیار کم: به دلیل بالانس دقیق شفت و استفاده از بلبرینگهای صنعتی
- کیفیت سطح خروجی بهتر: لرزش پایین = سطح ماشینکاری شده صافتر و تمیزتر
- طول عمر بالاتر: در صورتی که اینورتر و ابزار بهدرستی انتخاب شود، عمر مفید بالاتری نسبت به توانهای پایین دارد (چون در همان کار، فشار نسبی کمتری به آن وارد میشود)
معایب اسپیندل 4 کیلووات هرتز
- نیاز به ساختار مکانیکی قویتر در دستگاه:
محور Z، بالاسکرو و ریلها باید توان تحمل وزن و گشتاور این اسپیندل را داشته باشند.
- وزن بیشتر: نسبت به 1.5 و 2.2 کیلووات سنگینتر است، بنابراین برای CNCهای سبک یا رومیزی مناسب نیست.
- نیاز به اینورتر سهفاز 380 ولت با توان بالاتر: هزینه اینورتر و تابلو کنترل بیشتر میشود.
- مصرف برق بیشتر: برای کارگاههایی با محدودیت قدرت برق ممکن است چالشبرانگیز باشد.
- قیمت اولیه بالاتر: اما در تولید صنعتی، در بلندمدت بهخاطر سرعت و دوام، معمولاً بهصرفهتر است.
نکات ضروری برای نصب و نگهداری اسپیندل 4KW هرتز
- استفاده از براکت محکم و دقیق برای جلوگیری از هرگونه لقی یا انحراف در محور اسپیندل
- تنظیم دقیق هممحوری (Alignment) اسپیندل با میز و محورهای دستگاه
- استفاده از کولت و مهره با کیفیت (معمولاً ER25/ER32) و ابزار بالانس شده، مخصوصاً در قطر بالا
- جلوگیری از برخورد ابزار با میز یا گیره (Crash) که در توانهای بالا میتواند بهسرعت بلبرینگ و شفت را آسیب بزند
- سرویس دورهای:
- بسته به حجم کار، هر 6 تا 12 ماه بازدید فنی، بررسی صدا، دما و لقی شفت
- در صورت استفاده سنگین چند شیفت، سرویس کوتاهمدتتر توصیه میشود
- در محیطهای دارای گرد و غبار بالا (MDF):
- استفاده از کاور محافظ اسپیندل و سیستم مکش قوی
- تمیزکاری دورهای مجاری خنککاری و فن
آیا این اسپیندل برای کار روی فلزات سخت مثل فولاد هم مناسب است؟
این مدل برای چوب، MDF، آلومینیوم و فلزات رنگین عالی است و بسیاری از کارهای نیمهسنگین را جواب میدهد؛
اما برای فرزکاری حرفهای فولاد و چدن در شرایط صنعتی سنگین، معمولاً از اسپیندلها یا اسپیندل-هدهای مخصوص ماشینکاری فلز با خنککاری قویتر و دورهای متفاوت استفاده میشود.
چه کولتی برای این اسپیندل استفاده میشود؟
بسته به سری محصول، معمولاً ER25 یا ER32 است؛ این امکان را میدهد تا ابزارهای با قطر بالاتر (مثلاً تا 16 یا حتی 20 میلیمتر) استفاده شوند. نوع دقیق روی بدنه یا کاتالوگ محصول مشخص است.
آیا پرولاین سی ان سی تعمیر و سرویس اسپیندل 4 کیلووات هرتز را انجام میدهد؟
بله. خدمات شامل:
- تعویض بلبرینگهای دوربالا
- بالانس مجدد شفت
- تعمیر یا تعویض سیمپیچ
- سرویس کامل داخلی و تست در سرعت نامی
قیمت اسپیندل 4 کیلووات هرتز چقدر است؟
با توجه به نوسان نرخ ارز و شرایط بازار، قیمت ثابت نیست. برای استعلام قیمت روز، شرایط گارانتی و زمان تحویل با کارشناسان پرولاین سی ان سی تماس بگیرید.
