استپ درایو مخصوص موتور 4 تا 22 کیلوگرم مدل TB6600 برند PLC پی ال سی دو فاز 5 آمپر بدنه فلزی

خرید استپ درایو TB6600   مخصوص  استپ موتور 22 کیلو 5 آمپر 5 آمپر  دو فاز برند PLC  با کارشناسان ما در پرولاین سی ان سی ارتباط بگیرید.

استپ درایور TB6600 یکی از پرکارب ردترین درایورها برای کنترل استپ موتورهای دو فاز در دستگاه‌های CNC، پرینترهای سه‌بعدی، ربات‌ها و ماشین‌آلات صنعتی سبک است.

این مدل با چیپ اصلی شرکت Toshiba ژاپن (TB6600HG) طراحی شده و به دلیل پایداری، کارکرد نرم و قیمت اقتصادی، محبوبیت زیادی در میان کاربران حرفه‌ای و نیمه‌حرفه‌ای دارد.

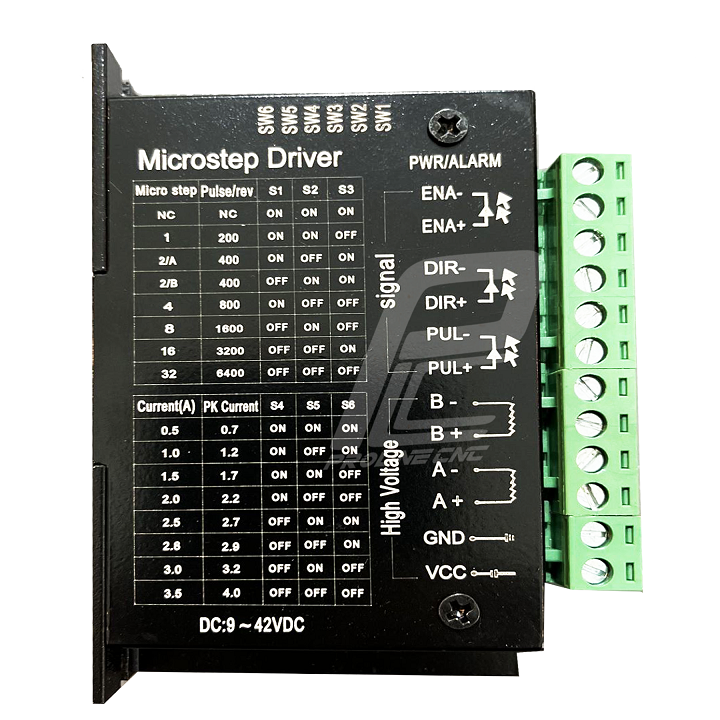

 مشخصات فنی TB6600

جریان خروجی قابل تنظیم 5 آمپر (Peak)

ولتاژ کاری 9 تا 42 ولت DC

نوع موتور پشتیبانی‌شده استپ موتور دو فاز (2 Phase)

سیگنال کنترل PUL / DIR / ENA (Active Low/High)

نوع پالس ورودی 3.3V تا 24V TTL

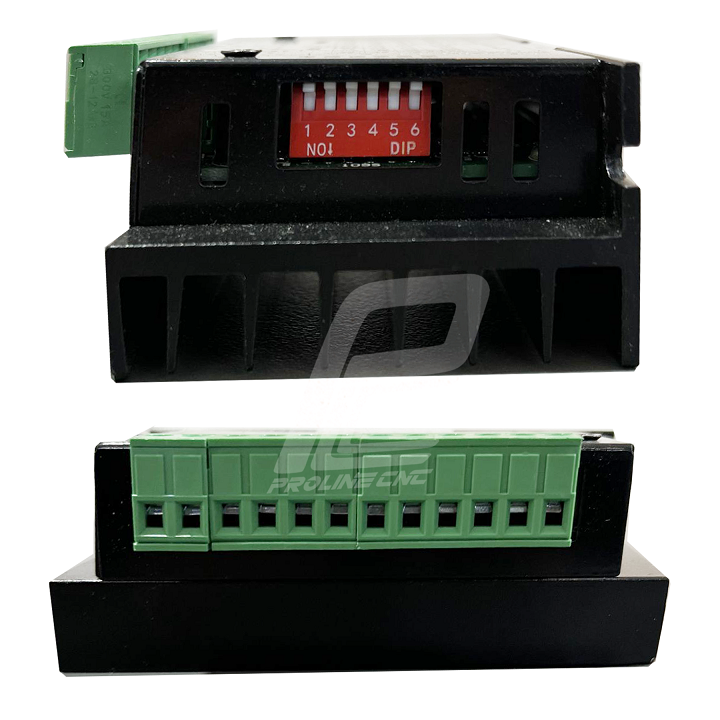

رزولوشن میکرو استپ 1، 2، 4، 8، 16، 32 (قابل تنظیم با DIP Switch)

دمای کاری 0 تا 70 درجه سانتی‌گراد

حفاظت‌ها اضافه‌جریان، اضافه‌ولتاژ، اتصال کوتاه

سازگاری آردوینو، کنترلر CNC، Mach3 و GRBL



 کاربرد استپ درایو TB6600 در صنعت

دستگاه‌های CNC کوچک و رومیزی

پرینترهای سه‌بعدی و دستگاه‌های حکاکی لیزری

پلاترها و ماشین‌های برش اتوماتیک

سیستم‌های حرکتی دو یا سه محور سبک

پروژه‌های آموزشی رباتیک و اتوماسیون



 پارامترهای حائز اهمیت در انتخاب TB6600

1. جریان فاز موتور: حداکثر 5 آمپر، مناسب موتورهای NEMA 17 و NEMA 23.

2. ولتاژ تغذیه: بین 24 تا 36 ولت بهترین عملکرد را ارائه می‌دهد.

3. رزولوشن میکرواستپ: قابل تنظیم از 1 تا 1/32 برای افزایش دقت حرکتی.

4. سیگنال TTL سازگار با آردوینو و کنترلرهای صنعتی.



 مزایای  استپ درایو TB6600

طراحی ساده و نصب آسان برای پروژه‌های DIY و صنعتی سبک

عملکرد بی‌صدا و نرم در سرعت‌های پایین

قیمت بسیار مناسب نسبت به مدل‌های دیجیتال مثل DM542

پشتیبانی از میکرو استپ برای دقت بالا در حرکت

حفاظت خودکار در برابر اتصال کوتاه و اضافه جریان



 معایب  استپ درایو TB6600

دقت و نرمی کمتر نسبت به درایوهای دیجیتال نظیر DM542

در جریان‌های بالا (نزدیک 5A) گرما زیاد تولید می‌کند

فاقد سیستم اتوماتیک کاهش جریان در حالت بیکار



 نحوه عملکرد  استپ درایو TB6600

درایو TB6600 پالس‌های کنترلی از بردهای Arduino، Mach3 یا کنترلرهای CNC را به جریان‌های متناوب دقیق برای سیم‌پیچ‌های استپ موتور تبدیل می‌کند.

هر پالس ورودی برابر با یک گام چرخش موتور است و با فعال‌سازی میکرو استپ، حرکت بسیار نرم و دقیق حاصل می‌شود.



 نکات مهم در انتخاب TB6600

موتورهای انتخابی نباید بیش از 3.5 آمپر جریان فاز نیاز داشته باشند.

تغذیه پیشنهادی 24 تا 36 ولت DC با جریان حداقل ۵ آمپر است.

حتماً از کابل شیلددار برای سیگنال پالس و جهت استفاده کنید تا نویز کاهش یابد.

برای تهویه بهتر، درایور را روی سطح فلزی (مثل شاسی تابلو) نصب کنید.



 قیمت  استپ درایو TB6600

درایور TB6600 با توجه به قیمت اقتصادی و قابلیت اتصال آسان به Arduino و Mach3، یکی از پرفروش‌ترین و محبوب‌ترین درایورهای بازار است.

این مدل برای کسانی که به دنبال پروژه‌های CNC کوچک و مقرون‌به‌صرفه هستند، بهترین انتخاب محسوب می‌شود.



 نکات نگهداری

از اتصال یا جدا کردن کابل موتور در حالت روشن خودداری کنید.

دمای سطح درایو را کنترل کنید (در صورت داغ شدن از هیت‌سینک یا فن استفاده کنید).

اتصالات سیگنال را جدا از سیم‌های موتور عبور دهید تا نویز ایجاد نشود.



 جمع‌بندی

استپ درایو TB6600 با جریان 5 آمپر، گزینه‌ای مطمئن و اقتصادی برای پروژه‌های کنترل حرکتی سبک است.

این درایور ضمن ارائه دقت بالا، نصب ساده و سازگاری گسترده‌ای با کنترلرهای CNC و Arduino دارد.

اگر به دنبال عملکرد قابل اعتماد با هزینه پایین هستید، TB6600 یکی از بهترین انتخاب‌هاست.



استپ‌درایوهای CNC و صنعتی در بازار ایران

 جریان خروجی ۲ تا 5 آمپر (درایوهای نما 17 و نما 23 – NEMA 17 و NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، پلاترها، CNCهای رومیزی و ماشین‌های حکاکی سبک.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal، NG و ...

ویژگی‌ها: درایوهای سبک با عملکرد دقیق، نویز کم، پشتیبانی از میکرواستپ بالا (تا 256) و مناسب برای کنترل نرم و بی‌لرزش محورهای سبک.

مدل‌های رایج: TB6600، DM420، DM442، DM556  MICROSTEP میکرو استپ



 جریان خروجی ۴ تا ۶ آمپر (درایوهای نیمه‌صنعتی نما 23 و نما 34  – NEMA 23 و NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC متوسط، دستگاه‌های برش و حکاکی چوب و پلکسی، دستگاه‌های پیک‌ان‌پلیس و خطوط اتوماسیون نیمه‌صنعتی.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal، NG

ویژگی‌ها: پشتیبانی از رزولوشن بالا تا 51200 پله، کنترل نرم حرکتی و قابلیت تنظیم جریان و میکرواستپ با DIP Switch.

مدل‌های رایج: DM542، DM556، DM556D، DM556A



 جریان خروجی ۶ تا ۸.۵ آمپر (درایوهای صنعتی – NEMA 34 و NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های برش لیزر و واترجت، خطوط بسته‌بندی و سیستم‌های رباتیک صنعتی.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal

ویژگی‌ها: پشتیبانی از جریان بالا و فرکانس پالس تا 200kHz، عملکرد پایدار، دقت بالا و حفاظت در برابر اضافه‌جریان و اضافه‌ولتاژ.

مدل‌های رایج: DM860، DM860A، DM860D، DM2280



 جریان خروجی بالای ۸.۵ آمپر (درایوهای Heavy Duty صنعتی)

کاربردها: مناسب برای ماشین‌آلات بزرگ CNC، ربات‌های صنعتی با بار سنگین، دستگاه‌های قالب‌سازی و اتوماسیون خطوط تولید.

برندهای موجود: Leadshine، CW، MASH، Primopal

ویژگی‌ها: تحمل بارهای بالا، قابلیت خنک‌سازی مؤثر، عملکرد دقیق در سرعت‌های پایین و بالا، و پشتیبانی از موتورهای گشتاور بالا تا ۵۰ نیوتن‌متر.

مدل‌های رایج: DM2280، DM1180، DM860A
