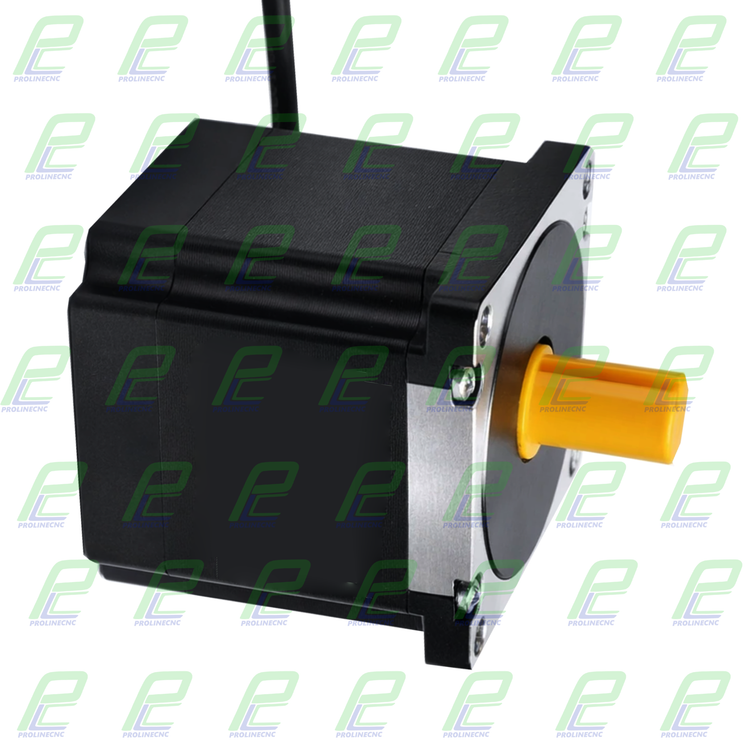

استپ موتور 35 کیلوگرم ، مدل 86BHH65 (86PH35)، نما 34 دو فاز، برند سی دبلیو CW
مدل
86BHH65 (86PH35)
گشتاور
n.m3.5
قطر شفت
14mm
وزن
2.5kg
طول موتور
65mm
نما
34
جریان نامی
5.6 آمپر
فلنج
86
تعداد سیم
8
فاز
2
گام
1.8 درجه

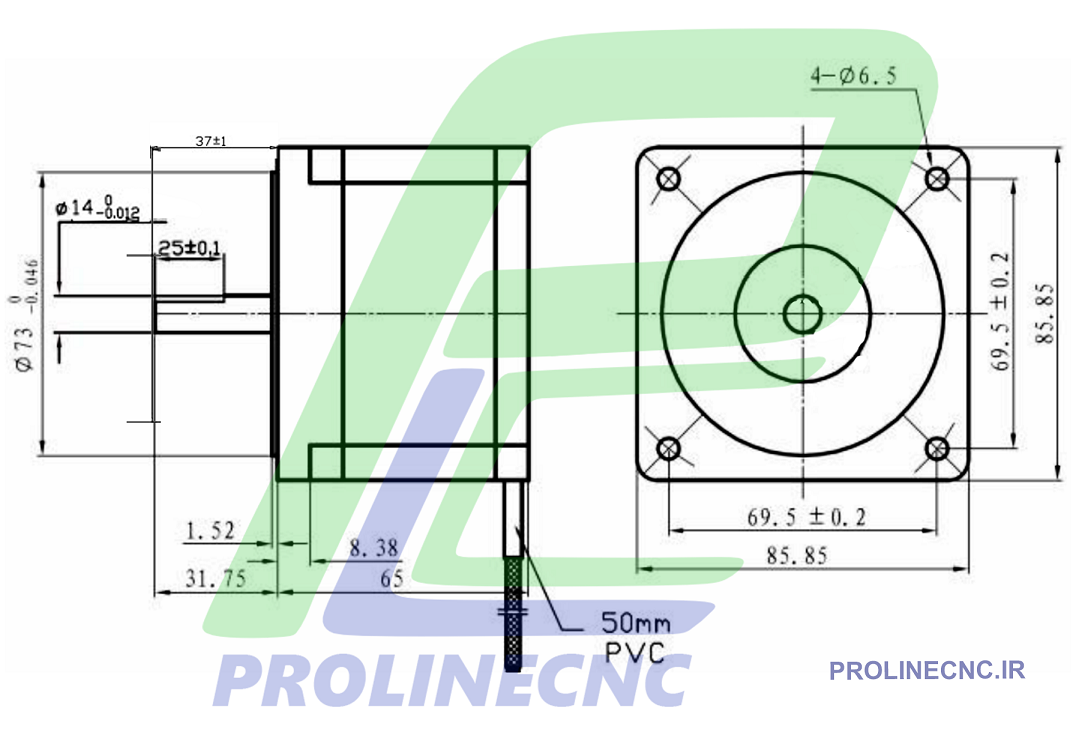

نقشه استپ موتور 35 کیلوگرم سانتی متر مدل 86BHH65 / 86PH35 با شفت 14 میلیمتر

استپ موتور 86PH35 با شفت 14 میلیمتر، یک استپ موتور صنعتی نما 34 است که برای کاربردهای نیمهسنگین و صنعتی طراحی شده است. این موتور با گشتاور مناسب و دقت بالا، انتخابی کاربردی برای دستگاههای CNC، تجهیزات اتوماسیون صنعتی، دستگاههای برش و سیستمهای حرکتی دقیق محسوب میشود.
کاربرد استپ موتور 35 کیلوگرم سانتی متر در صنعت
- دستگاههای CNC فرز و حکاکی
- دستگاههای برش و لیزر صنعتی
- تجهیزات اتوماسیون و خطوط تولید
- سیستمهای جابهجایی و موقعیتیابی دقیق
- ماشینآلات بستهبندی صنعتی
- تجهیزات رباتیک و مکانیزمهای حرکتی
پارامترهای حائز اهمیت استپ موتور 35 کیلوگرم سانتی متر
- قطر شفت: 14 میلیمتر
- نوع موتور: دو فاز صنعتی نما 34
- گشتاور: حدود 3.5 نیوتنمتر
- زاویه پله: ۱.۸ درجه
- ولتاژ و جریان کاری: 5.6A
- سایز فلنج: ۸۶ × ۸۶ میلیمتر
- دقت عملکرد بالا در کنترل موقعیت
نکات مهم در انتخاب استپ موتور 35 کیلوگرم سانتی متر
- بررسی میزان بار و گشتاور مورد نیاز محور
- انتخاب درایور سازگار با جریان موتور
- توجه به سرعت و دقت مورد نیاز دستگاه
- بررسی نوع شفت و ابعاد نصب
- اطمینان از سازگاری با کنترلر CNC یا PLC
معایب استپ موتور 35 کیلوگرم سانتی متر
- ابعاد نسبتاً بزرگ در مقایسه با نما 17 و نما 23
- تولید گرما در کارکرد طولانیمدت
- نیاز به درایور مناسب برای عملکرد پایدار
- مصرف برق بالاتر نسبت به موتورهای سبکتر
مزایای استپ موتور 35 کیلوگرم سانتی متر
- گشتاور مناسب برای کاربردهای صنعتی
- دقت بالا در کنترل حرکت
- عملکرد پایدار و تکرارپذیری خوب
- مناسب برای کارکرد مداوم صنعتی
- دوام و طول عمر بالا
- قابلیت استفاده در سیستمهای CNC و اتوماسیون
نحوه عملکرد استپ موتور 35 کیلوگرم سانتی متر
استپ موتور 86PH35 با دریافت پالس از درایور، شفت را بهصورت پلهای حرکت میدهد. زاویه هر پله ۱.۸ درجه است که امکان کنترل دقیق موقعیت و سرعت را فراهم میکند. این ویژگی باعث شده است که موتور در دستگاههای CNC و تجهیزات حرکتی دقیق کاربرد گستردهای داشته باشد.
نحوه انتخاب استپ موتور 35 کیلوگرم سانتی متر
- محاسبه گشتاور مورد نیاز سیستم
- انتخاب موتور متناسب با وزن بار و سرعت حرکت
- بررسی نوع کوپلینگ و ابعاد شفت
- انتخاب درایور با جریان خروجی مناسب
- توجه به شرایط محیطی و ساعات کاری دستگاه
نکات مهم در خرید استپ موتور 35 کیلوگرم سانتی متر
- خرید از برندهای معتبر مانند Leadshine و CW
- بررسی اصل بودن کالا و وجود گارانتی
- توجه به کیفیت بلبرینگ و سیمپیچ موتور
- بررسی مشخصات فنی قبل از خرید
- انتخاب موتور متناسب با نوع کاربرد صنعتی
قیمت استپ موتور 35 کیلوگرم سانتی متر
قیمت استپ موتور 35 کیلوگرم سانتی متر به عواملی مانند برند، کیفیت ساخت، نوع شفت، جریان کاری و گشتاور موتور بستگی دارد. موتورهای نما 34 صنعتی معمولاً قیمت بالاتری نسبت به مدلهای سبکتر دارند اما دوام، قدرت و عملکرد صنعتی بهتری ارائه میدهند.
مراقبت و نگهداری استپ موتور 35 کیلوگرم سانتی متر
- استفاده از درایور استاندارد و تنظیم صحیح جریان
- جلوگیری از ورود گرد و غبار و رطوبت
- جلوگیری از اعمال فشار یا ضربه به شفت
- بررسی دورهای اتصالات و سیمکشی
- کنترل دمای موتور در کارکرد طولانیمدت
- سرویس بلبرینگها و بخشهای مکانیکی در بازههای زمانی مشخص

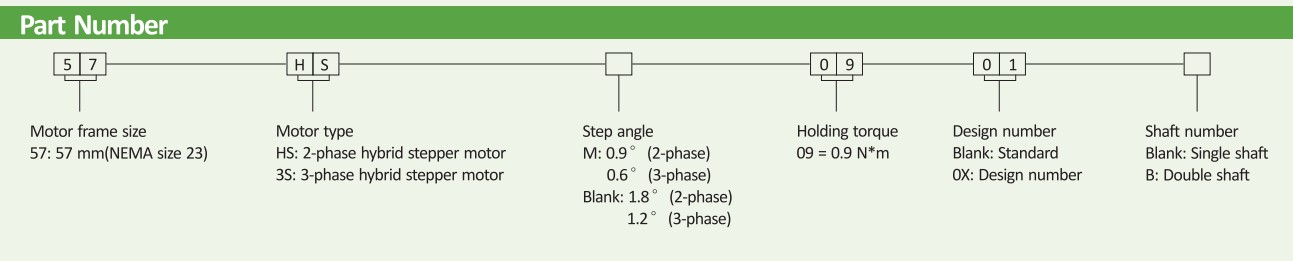

شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.
دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.
کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.
پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.
دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.
میزان گرمای موتور و درایو
دمای کار قابل اعتماد درایو باید ℃70 درجه باشد و دمای کار موتور℃80 درجه باید باشد
برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.
توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.
وضعیت چراغ های LED
دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.
اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.
انتخاب منبع تغذیه استپ موتور 35 کیلوگرم سانتی متر
برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.
نکات سیم کشی استپ موتور 35 کیلوگرم سانتی متر
به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.
برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیمهای سیگنال پالس/دایرکشن و سیمهای موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتیمتر از هم جدا شوند، در غیر این صورت سیگنالهای مزاحم تولید شده توسط موتور به راحتی سیگنالهای دایرکشن و پالس را قطع میکنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.
اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.
کشیدن و وصل کردن کانکتورها در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.
