سروو موتور 1kw کیلووات delta دلتا ساده 2000 دور EtherCAT سری E3 مدل ECMA-E3M-E21310RSE کد درایو ASD-E3-1021-E (دارای کابل و کانکتور)

  خرید سروو موتور  1کیلو وات دلتا ساده 2000 دور سری E3  با واحد فروش پرولاین سی‌ان‌سی تماس بگیرید.

این سروو موتور دلتا با توان 1 کیلووات اترکت دار، سرعت نامی 2000RPM و ماکزیمم سرعت 6000RPM، به‌همراه انکودر 24 بیتی و ورودی تک‌فاز، یک گزینه قدرتمند و در عین حال اقتصادی برای انواع پروژه‌های اتوماسیون صنعتی و CNC محسوب می‌شود.

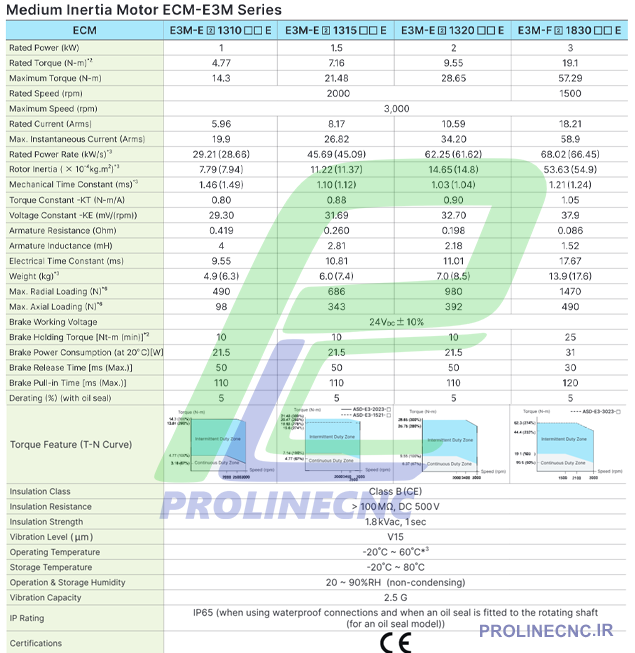

کاتالوگ سروو موتور دلتا 1 کیلووات ساده سری E3

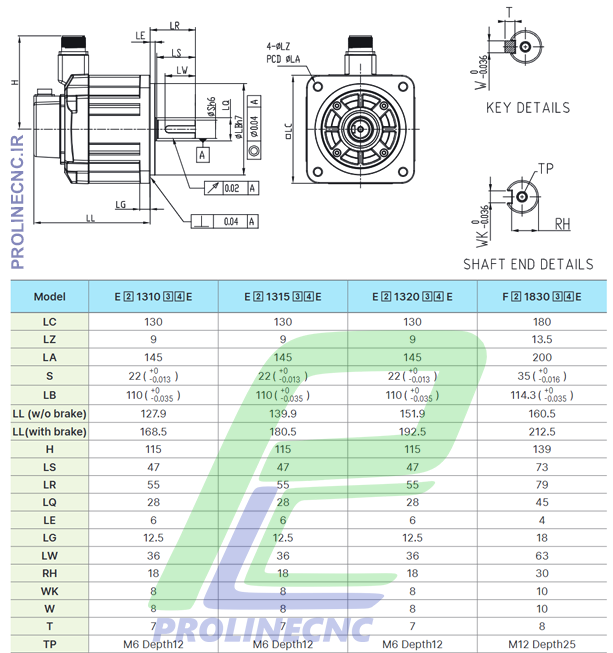

ابعاد سروو موتور 1 کیلووات دلتا ساده سری E3

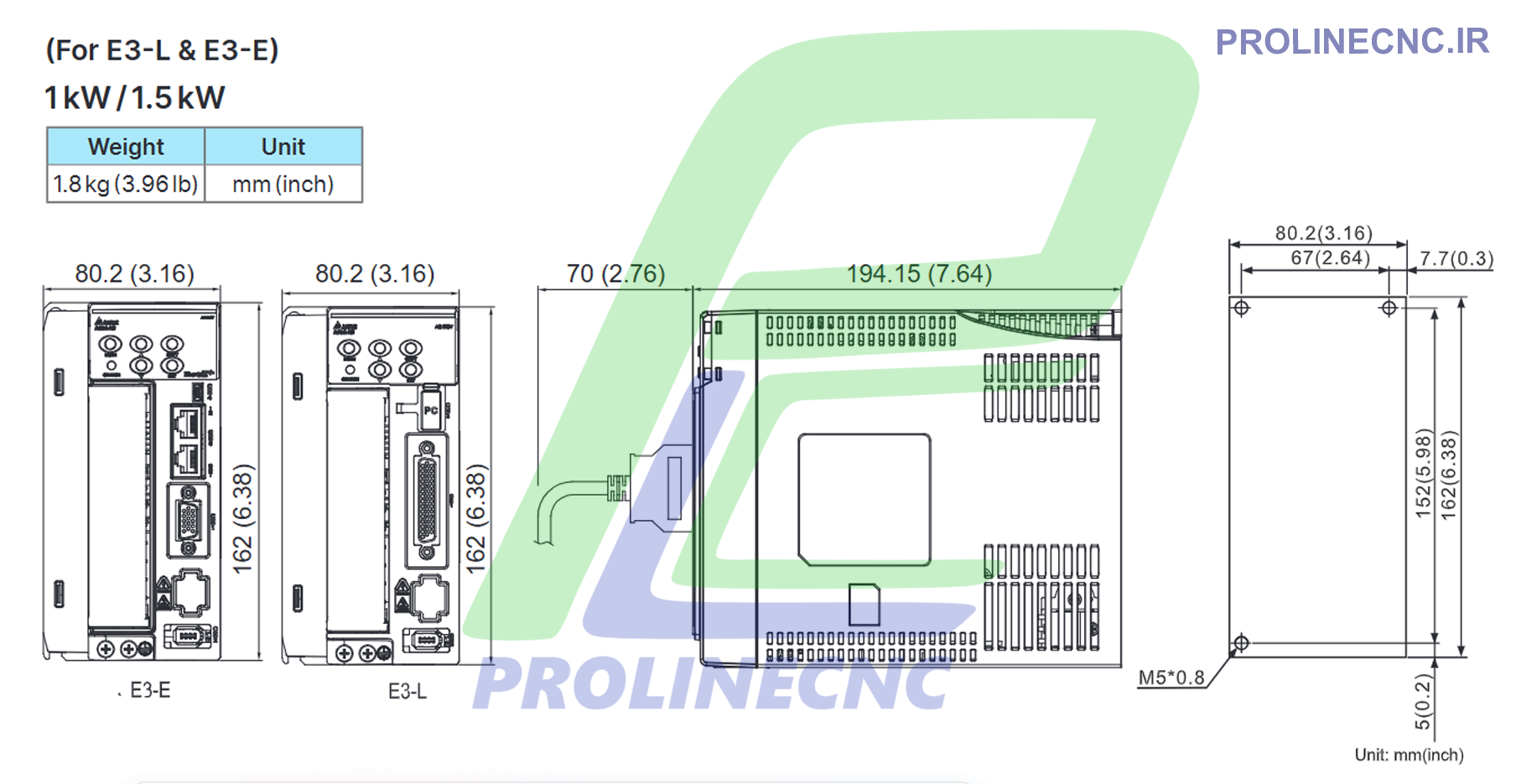

ابعاد سروو درایو 1 کیلووات دلتا ساده سری E3

سیم‌بندی (Wiring) درایو دلتا سری E3

معرفی سروو موتور ECMA-E3M-E21310RSE دلتا سری E3

سروو موتور 1 کیلووات E3 دلتا یکی از مدل‌های قدرتمند و پرکاربرد سری E3 است که برای کاربردهای دقیق صنعتی و سیستم‌های حرکت کنترل‌شده طراحی شده است. این مدل نسبت به توان‌های پایین‌تر، گشتاور بیشتری ارائه می‌دهد و برای محورهایی با بار بالاتر گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی سروو موتور 1 کیلووات ساده E3 دلتا

- توان نامی: 1000W
- سرعت نامی: 2000 دور بر دقیقه (RPM)
- ماکزیمم سرعت: 6000 RPM
- گشتاور نامی: حدود 4.77 نیوتن‌متر (N·m)
- قطر شفت: 22 میلی‌متر
- فلنج: سایز 130 میلی‌متر
- ورودی برق: تک‌فاز
- انکودر: 24 بیتی با رزولوشن بالا

این سروو موتور برای کاربردهایی طراحی شده است که نیاز به گشتاور بیشتر، دقت بالا و پاسخ‌گویی سریع در کنترل موقعیت و سرعت دارند

مزایای سروو درایو ASD-E3-1021-E  (EtherCAT)  دلتا سری E3

ویژگی‌ها:

• پشتیبانی کامل از شبکه EtherCAT
• مناسب برای کنترل حرکت چندمحوره
• سرعت بالای ارتباط (Real-Time)
• استفاده در ماشین‌آلات پیشرفته، ربات‌ها و ماشین‌های سرعت بالا

نحوه عملکرد سروو موتور 1 کیلووات ساده دلتا

سروو موتورهای دلتا در کنار سروو درایو اختصاصی خود یک سیستم کنترل حلقه بسته (Closed Loop) تشکیل می‌دهند.

در این سیستم:

- انکودر 24 بیتی موقعیت دقیق شفت موتور را به درایو ارسال می‌کند.
- درایو بر اساس فرمان ورودی (پالس، آنالوگ یا شبکه صنعتی) سرعت، موقعیت یا گشتاور را کنترل می‌کند.
- موتور همواره اختلاف بین مقدار واقعی و مقدار مورد نظر را اصلاح می‌کند.

نتیجه این فرآیند:

- حرکت نرم و پایدار
- دقت بالا در پوزیشنینگ
- کنترل دقیق سرعت و گشتاور
- مصرف انرژی بهینه و راندمان بالا



کاربردهای سروو موتور 1 کیلووات دلتا سری E3

سروو موتور ECMA-E3M-E21310RSE به دلیل توان بالاتر نسبت به مدل 750 وات، در ماشین‌آلاتی که نیاز به قدرت و گشتاور بیشتری دارند استفاده می‌شود، از جمله:

- دستگاه‌های CNC نیمه‌صنعتی و صنعتی
- دستگاه‌های برش، لیزر و حکاکی
- ماشین‌آلات بسته‌بندی و لیبل‌زن
- خطوط تولید و مونتاژ صنعتی
- ربات‌های صنعتی سبک تا متوسط
- سیستم‌های جابه‌جایی و موقعیت‌یابی دقیق
- ماشین‌آلات صنعتی با بار متوسط

این مدل ترکیبی از توان بالا، دقت مناسب و قیمت اقتصادی را ارائه می‌دهد.

تفاوت سروو موتور E3 با سروو موتور B2 دلتا

سری E3 به‌عنوان سری اقتصادی و صنعتی سرووهای دلتا طراحی شده است. برخی ویژگی‌های این سری عبارت‌اند از:

- طراحی اقتصادی با حفظ کیفیت صنعتی
- انکودر 24 بیتی با دقت مناسب برای کاربردهای عمومی
- دارای پورت RS485 و پشتیبانی از پروتکل Modbus
- مد کنترلی پالس
- فاقد مد PR و پوزیشن داخلی

بنابراین برای اجرای پروفایل‌های حرکتی پیچیده، نیاز به PLC یا کنترلر بالادستی خواهید داشت.

اجزای پیشنهادی همراه سروو موتور

برای استفاده کامل از سروو موتور ECMA-E3M-E21310RSE معمولاً تجهیزات زیر پیشنهاد می‌شود:

- ECMA-E3M-E21310RSE – سروو موتور دلتا 1 کیلووات سری E3
- ASD-E3-1021-E – سروو درایو دلتا مناسب این موتور
- ACS3-CAEN2705 – کابل انکودر 5 متری (قابل سفارش تا 15 متر)
- ACS3-CNPW5200 – کانکتور قدرت سروو موتور

انتخاب صحیح درایو و کابل‌ها تأثیر زیادی در عملکرد پایدار و عمر سیستم دارد.



پارامترهای مهم در انتخاب سروو موتور 1kW ساده E3

در زمان انتخاب این سروو موتور به موارد زیر توجه کنید:

- توان مورد نیاز محور (1 کیلووات برای محورهای متوسط)
- گشتاور نامی و حداکثر گشتاور مورد نیاز
- سرعت کاری مورد نیاز (2000RPM نامی و 6000RPM ماکزیمم)
- نوع بار (اینرسی بالا یا پایین، مستقیم یا گیربکسی)
- ولتاژ تغذیه (تک‌فاز)
- دقت مورد نیاز در موقعیت (انکودر 24 بیتی)
- نوع فرمان کنترلی (پالس، شبکه، آنالوگ)
- سازگاری با PLC یا کنترلر



مزایای سروو موتور دلتا 1 کیلووات ساده

- توان و گشتاور بالاتر نسبت به مدل‌های 750 وات
- حرکت نرم و بدون لرزش
- دقت مناسب به‌واسطه انکودر 24 بیتی
- قابلیت کار در سرعت‌های بالا تا 6000RPM
- پشتیبانی از RS485 و Modbus
- نصب آسان با ابعاد استاندارد صنعتی
- قیمت اقتصادی نسبت به برندهای هم‌رده



معایب و محدودیت‌ها

- عدم پشتیبانی از مد PR و پوزیشن داخلی
- نیاز به کنترلر یا PLC برای حرکت‌های پیچیده
- حساسیت به نصب مکانیکی صحیح و تنظیم پارامترها
- نیاز به کابل‌کشی استاندارد جهت جلوگیری از نویز

با نصب اصولی و تنظیم صحیح پارامترهای درایو، عملکرد سیستم کاملاً پایدار خواهد بود.



نحوه انتخاب سروو موتور مناسب

برای انتخاب سروو موتور مناسب این موارد را در نظر بگیرید:

1. گشتاور مورد نیاز محور
2. سرعت کاری مورد نیاز
3. نوع کاربرد (CNC، بسته‌بندی، رباتیک و…)
4. نوع فرمان کنترلی
5. فضای نصب و ابعاد مکانیکی
6. شرایط محیطی مانند دما و گردوغبار

در صورت نیاز به توان بالاتر یا کاربردهای سنگین‌تر، مدل‌های 1 کیلووات و بالاتر انتخاب مناسب‌تری نسبت به سرووهای 750 وات هستند.



نکات مهم در نصب و راه‌اندازی سروو موتور

- تنظیم صحیح پارامترهای سروو درایو (Gain، Limitها و Encoder)
- استفاده از کابل استاندارد و با کیفیت
- اتصال صحیح ارت و رعایت اصول ایمنی
- هم‌محور بودن دقیق شفت سروو با شفت بار
- تنظیم صحیح PLC یا کنترلر برای کار با سری E3

 قیمت سروو موتور 1 کیلووات ساده E3 دلتا

قیمت سروو موتور دلتا 1 کیلووات سری E3 بسته به عوامل زیر متغیر است:

- نوسانات نرخ ارز
- مدل سروو درایو انتخابی  (ASD-E3-1021-E)
- طول و نوع کابل‌ها
- خدمات گارانتی و پشتیبانی فنی

پرولاین سی‌ان‌سی تلاش کرده است به‌روزترین قیمت سروو موتور دلتا را در سایت درج کند. برای اطلاع از قیمت سروو موتور 1 کیلووات دلتا سری E3 و همچنین دریافت پکیج کامل موتور، درایو و کابل با واحد فروش پرولاین سی‌ان‌سی تماس بگیرید.

خرید سروو موتور دلتا سری E3

برای خرید سروو موتور دلتا سری E3 و دریافت مشاوره درباره:

- انتخاب توان مناسب
- انتخاب درایو سازگار
- نحوه اتصال به PLC یا کنترلر
- راه‌اندازی اولیه و تنظیم پارامترها

می‌توانید با کارشناسان مجموعه فنی مهندسی پرولاین سی‌ان‌سی تماس بگیرید.
