سروو موتور 400w وات دلتا ساده 3000 دور rpm سری E3 مدل ECMA-E3M-C20604RSE کد درایو ASD-E3-0421-L (دارای کابل و کانکتور)
کد موتور
ECMA-E3M-C20604RSE
کد درایو
ASD-E3-0421-L
سری
E3
کد کانکتور قدرت
ASDBCAPW0000
توان خروجی
400 وات
ولتاژ ورودی
220ولت تک فاز
سایز فلنج
60mm
کد کابل انکودر 5متری
ACS3-CAEN1005
نوع انکودر
17 بیت افزایشی
گشتاور
1.27n.m
حداکثر دور موتور
3000 دور بر دقیقه
نوع
بدون ترمز
قطر شفت
14mm
خرید سروو موتور 400 وات دلتا ساده 3000 دور سری E3 با واحد فروش پرولاین سیانسی تماس بگیرید.
این سروو موتور دلتا با توان 400 وات، سرعت نامی 3000RPM و ماکزیمم سرعت 6000RPM، بههمراه انکودر 24 بیتی و ورودی تکفاز، یک گزینه حرفهای و در عین حال اقتصادی برای انواع پروژههای اتوماسیون و CNC است.

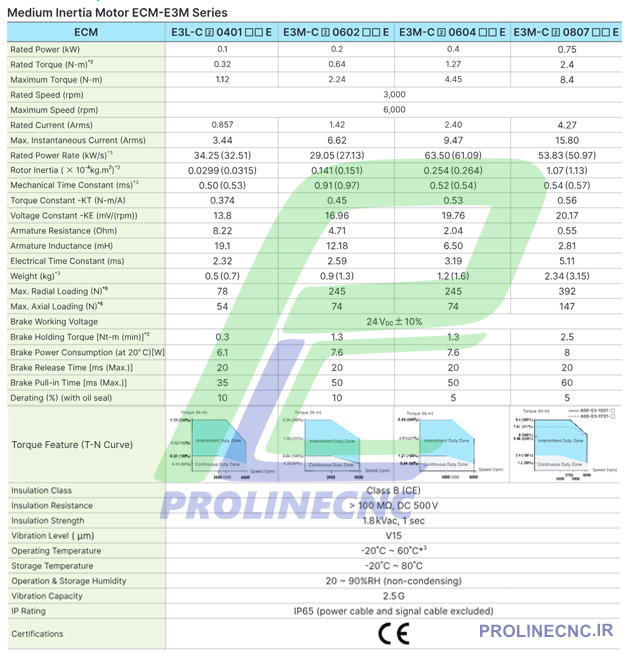

کاتالوگ سروو موتور دلتا 400 وات ساده سری E3

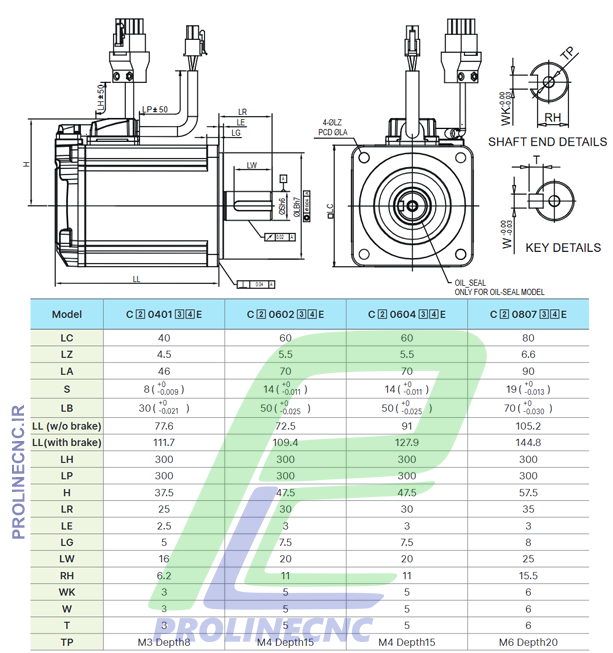

ابعاد سروو موتور 400 وات دلتا ساده سری E3

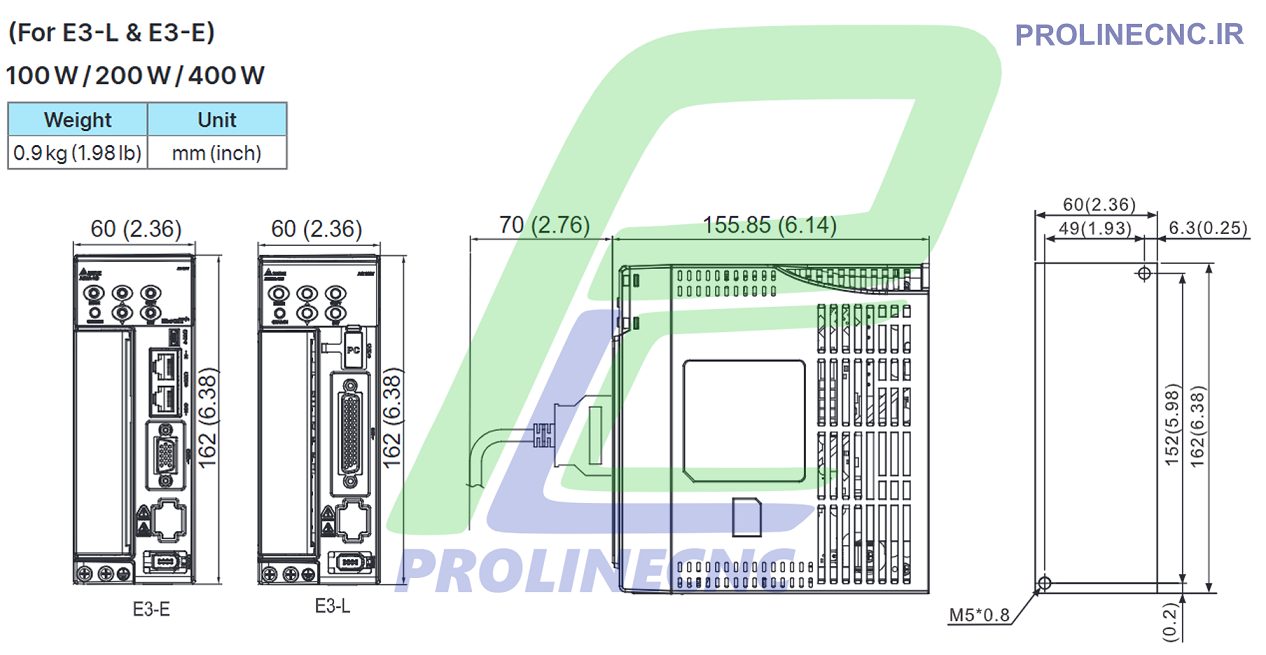

ابعاد سروو درایو 400 وات دلتا ساده سری E3

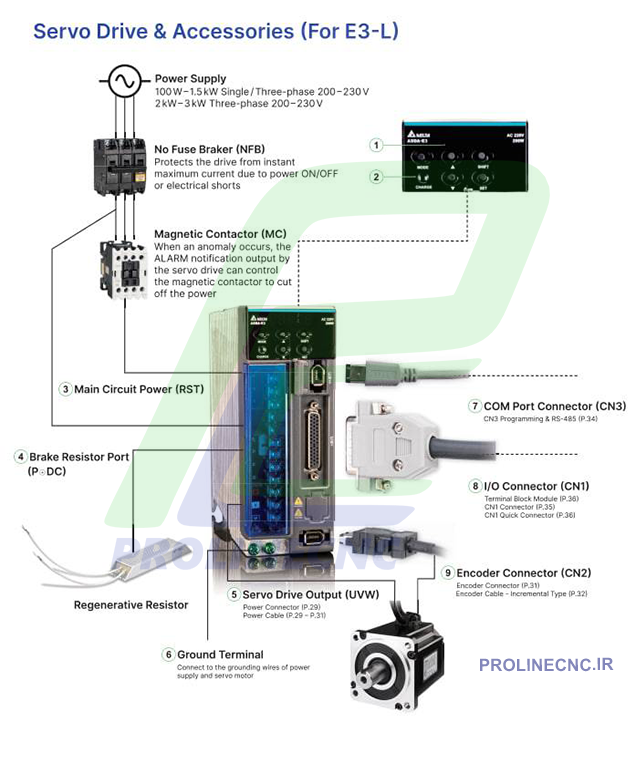

سیم بندی (Wiring) درایو دلتا سری E3

معرفی سروو موتور ECMA-E3M-C20604RSE دلتا سری E3
سروو موتور 400 وات E3 دلتا یکی از پرکاربردترین مدلهای سری E3 دلتا در سیستمهای حرکت دقیق و اتوماسیون صنعتی است.
مشخصات فنی سروو موتور 400 وات ساده E3 دلتا
- توان نامی:400W
- سرعت نامی:3000 دور بر دقیقه (RPM)
- ماکزیمم سرعت:6000 RPM
- گشتاور نامی:حدود 1.27 نیوتنمتر (N·m)
- قطر شفت:14 میلیمتر
- فلنج:سایز 60 میلیمتر
- ورودی برق:تکفاز
- انکودر: 24 بیتی با رزولوشن بالا
این سروو موتور برای کاربردهایی طراحی شده است که نیاز به دقت بالا، پاسخگویی سریع، و کنترل پایدار سرعت و موقعیت دارند.
نحوه عملکرد سروو موتور 400 وات ساده دلتا
سروو موتورهای دلتا در ترکیب با سروو درایو مخصوص خود، یک حلقه کنترل بسته (Closed Loop) تشکیل میدهند.
در این سیستم:
- انکودر 24 بیتی موقعیت شفت موتور را با دقت بالا به درایو گزارش میدهد.
- درایو بر اساس فرمان ورودی (پالس، آنالوگ یا شبکه صنعتی) سرعت، موقعیت یا گشتاور را کنترل میکند.
- موتور همواره تلاش میکند خطای بین مقدار خواستهشده و مقدار واقعی را به حداقل برساند.
نتیجه این ساختار:
- حرکت نرم و بدون پرش
- دقت بالا در پوزیشنینگ
- کنترل دقیق سرعت
- راندمان بالا و مصرف انرژی بهینه
کاربردهای سروو موتور 400 وات دلتا سری E3
سروو موتور ECMA-E3M-C20604RSE به دلیل توان 400 وات، سرعت 3000RPM و انکودر 24 بیتی، در طیف وسیعی از کاربردها استفاده میشود، از جمله:
- دستگاههای CNC سبک و نیمهصنعتی
- دستگاههای لیزر، برش و حکاکی
- ماشینآلات بستهبندی و لیبلزن
- خطوط مونتاژ و رباتهای صنعتی سبک
- اتوماسیون خطوط تولید
- تجهیزات آزمایشگاهی و پزشکی
- سیستمهای موقعیتیابی و جابهجایی دقیق (Positioning Tables)
این مدل تعادل خوبی بین توان، دقت و قیمت ایجاد میکند و برای بسیاری از پروژهها انتخابی مقرونبهصرفه است.

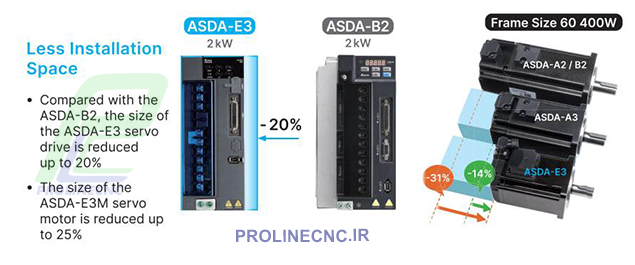

تفاوت سروو موتور E3 با سروو موتور B2 دلتا
سری E3 بهعنوان نسل اقتصادی و صنعتی سرووهای دلتا طراحی شده است. برخی ویژگیها:
- طراحی اقتصادی با حفظ کیفیت صنعتی
- مجهز به انکودر 24 بیتی برای دقت مناسب در کاربردهای عمومی
- دارای پورت RS485 و پشتیبانی از پروتکلهای رایج مانند Modbus
- مد کنترلی پالس
- سروو سری E3 فاقد مد PR و پوزیشن داخلی است؛ یعنی برای اجرای پروفایلهای حرکتی پیچیده، نیاز به کنترلر یا PLC بالادستی دارید.
این سری برای پروژههایی که به دنبال قیمت رقابتی در کنار عملکرد قابل اعتماد هستند، انتخاب بسیار خوبی است.

اجزای پیشنهادی همراه سروو موتور
برای استفاده کامل از سروو موتور ECMA-E3M-C20604RSE، معمولاً مجموعه زیر پیشنهاد میشود:
- ECMA-E3M-C20604RSE – سروو موتور دلتا 400 وات سری E3
- ASD-E3-0421-L– سروو درایو دلتا مناسب این موتور
- ACS3-CAEN1005– کابل انکودر 5 متری (با امکان سفارش تا 15 متر)
- ASDBCAPW0000– کانکتور قدرت سروو موتور
انتخاب درست درایو و کابلها، نقش مهمی در عملکرد پایدار و طول عمر سیستم دارد.
پارامترهای حائز اهمیت در انتخاب سروو موتور 400w ساده E3
در هنگام بررسی و خرید این سروو موتور، به موارد زیر توجه کنید:
- توان مورد نیاز محور (400 وات برای محورهای سبک تا متوسط)
- گشتاور نامی و حداکثر گشتاور مورد نیاز
- سرعت کاری مورد نیاز (سرعت نامی 3000RPM، ماکزیمم 6000RPM)
- نوع بار (اینرسی بالا/پایین، مستقیم یا گیربکسی)
- ولتاژ تغذیه (تکفاز)
- دقت مورد نیاز در موقعیت (انکودر 24 بیتی)
- نوع مد کنترلی (پالس، شبکه، آنالوگ)
- سازگاری با PLC یا کنترلر موجود
در صورت نیاز به دقت و پوزیشنینگ بالاتر، میتوان از ترکیب این سروو با کنترلرهای حرفهای دلتا استفاده کرد.
مزایای سروو موتور دلتا 400 وات ساده
- راندمان بالا و مصرف بهینه انرژی
- حرکت نرم، دقیق و بدون لرزش
- دقت مناسب بهواسطه انکودر 24 بیتی
- قابلیت کار در سرعتهای بالا تا 6000RPM
- پشتیبانی از RS485 و Modbus
- ابعاد استاندارد (فلنج 60، شفت 14) و نصب آسان
- قیمت اقتصادی و رقابتی نسبت به برندهای همرده
معایب و محدودیتها
- عدم پشتیبانی از مد PR و پوزیشن داخلی (نیاز به کنترلر بالادستی برای پروفایلهای پیچیده)
- حساسیت به نصب صحیح (الاینمنت مکانیکی و تنظیم پارامترها)
- نیاز به کابلکشی استاندارد و رعایت موارد EMC برای جلوگیری از نویز
با نصب صحیح و تنظیم اصولی درایو، این موارد قابل مدیریت هستند.
نحوه انتخاب سروو موتور مناسب
برای انتخاب سروو موتور مناسب این موارد را مدنظر قرار دهید:
1. گشتاور مورد نیاز محور (محاسبه بر اساس اینرسی، وزن، سرعت و نوع بار)
2. سرعت کاری (آیا نیاز به 3000RPM یا بیشتر دارید؟)
3. نوع کاربرد (CNC، بستهبندی، رباتیک، موقعیتیابی و…)
4. نوع فرمان کنترلی (پالس، آنالوگ، شبکه صنعتی)
5. فضای نصب (ابعاد فلنج، طول موتور، قطر شفت)
6. شرایط محیطی (گردوغبار، دما، رطوبت)
اگر در انتخاب توان و مدل مناسب تردید دارید، میتوانید با کارشناسان پرولاین سیانسی تماس بگیرید تا مناسبترین مدل برای شما پیشنهاد شود.
نکات مهم در نصب و راهاندازی سروو موتور
- تنظیم صحیح پارامترهای سروو درایو (Gain، Limitها، Encoder Settings)
- استفاده از کابل اصلی یا با کیفیت مطابق استاندارد
- اطمینان از اتصال صحیح ارت و رعایت اصول ایمنی برق
- هممحور بودن دقیق شفت سروو با شفت بار (جلوگیری از لقی و ضربه)
- بهروزرسانی یا تنظیم صحیح PLC/کنترلر برای کار با سری E3
عدم رعایت این نکات میتواند باعث ایجاد لرزش، خطاهای آلارم، یا کاهش دقت سیستم شود.
قیمت سروو موتور 400 وات ساده E3 دلتا
قیمت سروو موتور دلتا 400 وات سری E3بسته به موارد زیر متغیر است:
- نوسانات نرخ ارز
- نوع درایو انتخابی (ASD-E3-0421-L و مدلهای مشابه)
- طول و نوع کابلهای مورد استفاده
- خدمات گارانتی و پشتیبانی فنی
پرولاین سیانسی تلاش کرده است بهروزترین قیمت سروو موتور دلتا را در سایت درج کند. برای اطلاع از قیمت سروو موتور 40 دلتا سری E3 و پکیج کامل موتور + درایو + کابل با واحد فروش پرولاین سی ان سی تماس بگیرید.
برای خرید سروو موتور دلتا سری E3 و همچنین راهنمایی در خصوص:
- انتخاب توان و مدل مناسب
- انتخاب سروو درایو متناسب
- نحوه اتصال به PLC یا کنترلر
- نکات نصب و راهاندازی اولیه
میتوانید با کارشناسان ما در مجموعه فنی مهندسی پرولاین سیانسی تماس بگیرید.
