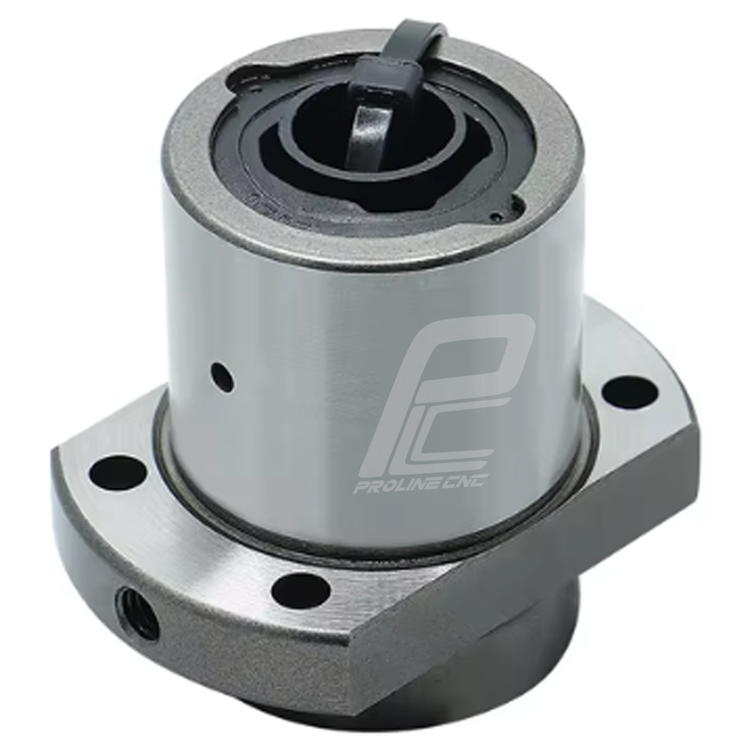

مهره بالسکرو قطر 50 گام 50 مدل SFE5050-T4 برند پی ال سی PLC ساخت چین

      خرید مهره بال اسکرو قطر 50 با گام 50  مدل SFE5050 یا مهره بالسکرو 5050 با بخش فروش پرولاین سی ان سی تماس بگیرید.

مهره بال اسکرو قطر 50 با گام 50 میلیمتر می باشد برای مصارف صنعتی که نیاز به گشتاور ،سرعت و دقت بالا است از این پیچ بالسکرو استفاده میگردد در واقع در هردور پیچ بال اسکرو مهره بال اسکرو 50 میلیمتر حرکت می کند.

مهره 50 گام 50 مناسب پیچ بالسکرو  50 گام 50  می باشد.

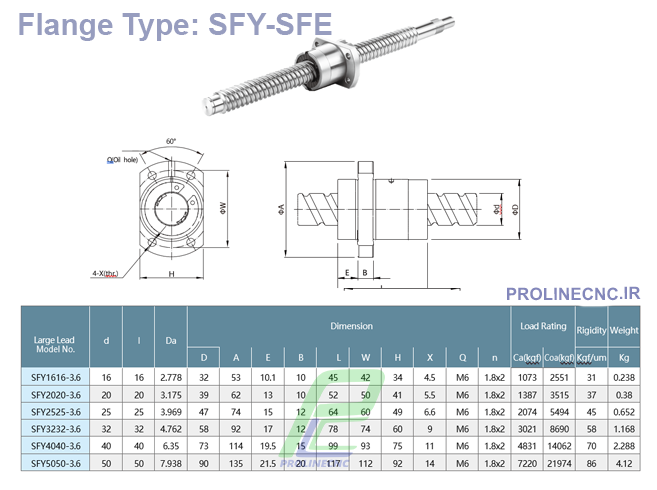

کاتالوگ  مهره بالسکرو



مهره بالسکرو فلنج SFE 5050 چیست؟

مهره بالسکرو 50 گام 50 (SFE5050) یکی از پرکاربردترین مهره‌های سیستم انتقال حرکت خطی در دستگاه‌های CNC، پرینترهای سه‌بعدی صنعتی، دستگاه‌های برش و ماشین‌آلات اتوماسیون است.

در این مدل:

- 50 نشان‌دهنده قطر اسمی پیچ (50 میلی‌متر)

- 50 نشان‌دهنده گام حرکت (50 میلی‌متر جابجایی در هر دور کامل پیچ)

این مهره به‌صورت فلنج‌دار طراحی شده و با ساچمه‌های فولادی داخل خود، حرکت چرخشی پیچ را به حرکت خطی دقیق و نرم تبدیل می‌کند.



نحوه عملکرد مهره بالسکرو

در این مهره، مانند سایر بال‌اسکروها:
- بین شیار مارپیچ پیچ و مهره، ساچمه‌های فولادی سخت‌کاری شده حرکت می‌کنند.
- چرخش پیچ باعث غلتیدن ساچمه‌ها و تبدیل حرکت دورانی به حرکت خطی می‌شود.
- اصطکاک از نوع غلتشی است، نه لغزشی؛ بنابراین:
- راندمان حرکتی بسیار بالاست (حدود 90–95٪)
- سایش کم است
- حرکت نرم و یکنواخت ایجاد می‌شود

گام بالای 50 میلی‌متر باعث می‌شود محور، با هر دور موتور، جابجایی زیادی انجام دهد و سرعت نهایی بالا برود.



کاربردهای مهره بالسکرو 50 گام 50

به دلیل گام زیاد، این مهره بیشتر در این موارد استفاده می‌شود:

- سیستم‌های انتقال سریع در خطوط تولید
- دستگاه‌های بسته‌بندی و جابجایی با کورس طولانی
- محورهای طولی با طول زیاد که سرعت در آن‌ها مهم است
- برخی محورهای X/Y در دستگاه‌های CNC سرعت‌محور
- اتوماسیون صنعتی و جابجایی قطعات روی شاسی‌ها و میزهای خطی

اگر به سرعت بالا و زمان سیکل کوتاه نیاز دارید، SFE 5050  انتخاب مناسبی است؛ اما برای کاربردهای خیلی دقیق با حرکت‌های میلی‌متری ریز، گام‌های پایین‌تر مثل 20یا 10 میلی‌متر مناسب‌تر هستند.

این مدل به دلیل گام زیاد (50میلی‌متر) مخصوص کاربردهایی است که سرعت خطی بالا مهم‌تر از دقت بسیار ریز در هر پله حرکتی است؛ مثل دستگاه‌های انتقال سریع، جابجایی قطعات، و محورهایی که باید در زمان کم، مسافت زیادی طی کنند.



تفاوت فلنج SFE با سایر فلنج‌ها

مهره‌های فلنج‌دار در چند نوع رایج عرضه می‌شوند:

SFE

- طراحی فشرده‌تر

- قطر فلنج کمتر

- مناسب فضاهای محدود

فلنج SFS
- معمولاً طراحی فلنج و بدنه کمی متفاوت و فشرده‌تر نسبت به SFU دارد.
- مناسب کاربردهایی با گام زیاد و سرعت بالا.
- در بعضی استانداردها، تعداد ساچمه‌ها و مسیر گردش آن‌ها برای تحمل سرعت و بار بهینه شده است.

SFU (فلنج گرد استاندارد)

- فلنج دایره‌ای

- دارای سوراخ‌های پیچ متقارن

- نصب آسان و رایج‌ترین مدل بازار

- مناسب اکثر کاربردهای عمومی



 DFU (دو مهره ضد بک‌لش)

- دارای دو مهره برای حذف لقی

- دقت بالاتر

- قیمت بیشتر



 تفاوت اصلی در ابعاد فلنج، تعداد سوراخ‌های نصب، نوع پیش‌بارگذاری و کاربرد دقیق است.



پارامترهای حائز اهمیت مهره بالسکرو

هنگام بررسی مهره SFE5050 باید به این مشخصات توجه شود:

- قطر پیچ: 50 میلی‌متر

- گام: 50 میلی‌متر

- قطر خارجی مهره

- طول مهره

- تعداد سوراخ‌های فلنج

- کلاس دقت (C7، C5 و …)

- میزان پیش‌بارگذاری (Preload)

- نوع گردش ساچمه (داخلی یا خارجی)



تحمل بار مهره SFE5050

تحمل بار بسته به برند و کلاس ساخت متفاوت است، اما به‌طور میانگین:

- بار دینامیکی: حدود 48 کیلونیوتن

- بار استاتیکی:حدود 140 کیلونیوتن

با توجه به گام بالا، این مدل بیشتر برای سرعت و بار متوسط استفاده می‌شود تا بارهای فوق‌سنگین.
برای طراحی دقیق، حتماً باید دیتاشیت برند (HIWIN، TBI، PMI، و ...) بررسی شود تا:
- بار مجاز
- سرعت دورانی مجاز
- عمر خستگی
به‌درستی محاسبه شود.



مزایای مهره بالسکرو  چینی PLC

* سرعت خطی بسیار بالا به‌ازای دور موتور کمتر
* راندمان حرکتی بالا (اصطکاک کم، اتلاف انرژی پایین)
* حرکت نرم، یکنواخت و بدون گیرکردن
* دقت تکرارپذیری مناسب برای اتوماسیون و انتقال سریع
* امکان کار با موتورهای کوچکتر در سرعت‌های بالا



 معایب  مهره بالسکرو  چینی PLC

* قدرت تفکیک حرکت (رزولوشن) کمتر نسبت به گام‌های کوچک (چون هر دور، ۲۰ میلی‌متر جابجایی است)

* برای کاربردهای فوق دقیق (مثل ماشین‌کاری قالب با دقت بالا)، گزینه ایده‌آل نیست

*قیمت بالاتر نسبت به پیچ‌های معمولی

 * نیاز به روانکاری منظم



 نحوه انتخاب مهره مناسب

برای انتخاب صحیح باید این موارد بررسی شود:

1. میزان بار محوری وارد شده

2. سرعت حرکت مورد نیاز

3. دقت مورد نیاز (C7 عمومی / C5 دقیق‌تر)

4. طول کورس حرکتی

5. شرایط محیطی (گرد و غبار، رطوبت)

6. نوع نصب و فضای در دسترس

اگر دقت بالا مهم است، مدل پریلود شده پیشنهاد می‌شود.



نکات مهم در خرید مهره بالسکرو

- بررسی اصالت برند

- کنترل لقی مهره قبل از نصب

- بررسی سلامت ساچمه‌ها

- تطابق کامل با پیچ (گام و قطر دقیقاً یکسان باشد)

- توجه به کلاس دقت

- بررسی کیفیت آبکاری و سخت‌کاری



قیمت‌ مهره بالسکرو  50 گام 50

قیمت مهره SFE5050 به عوامل زیر بستگی دارد:

- برند سازنده (مهره بالسکرو تی بی ای  TBI, مهره بالسکرو پی ام ای PMI, مهره بالسکرو هایوین HIWIN ,  مهره بالسکرو اچ کیو ام HQM, مهره بالسکرو او بی سی OBC (مهره بالسکرو اسکویی) ،مهره بالسکرو باهر BHH baher، مهره بالسکرو ان جی  NG, مهره بالسکرو  اف اس ای FSA , مهره بالسکرو چینی و …)

- کلاس دقت (C5 گران‌تر از C7)

- میزان پیش‌بارگذاری

- کیفیت مواد اولیه

- نوسانات ارزی

مدل‌های اقتصادی برای CNCهای سبک مناسب هستند، اما در کاربردهای صنعتی بهتر است از برندهای معتبر استفاده شود.

 مراقبت و نگهداری مهره بالسکرو

برای افزایش عمر مهره:

* روانکاری منظم با گریس مخصوص بال اسکرو

* استفاده از کاور یا گردگیر

* جلوگیری از ورود براده و گرد و غبار

* عدم اعمال ضربه ناگهانی

* تنظیم دقیق هم‌راستایی پیچ و مهره

عدم رعایت این موارد باعث کاهش عمر و افزایش لقی می‌شود.



خرید مهره بالسکرو CNC
جهت خرید مهره بالسکرو با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب جا انداختن مهره بالسکرو  می توانید با کارشناسان ما در  پرولاین سی ان سی تماس بگیرید.



قیمت‌ مهره بالسکرو
قیمت‌ مهره بالسکرو براساس قطر و گام آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت‌ مهره بالسکرو چینی و تایوان با کارشناسان ما در تماس باشید.
