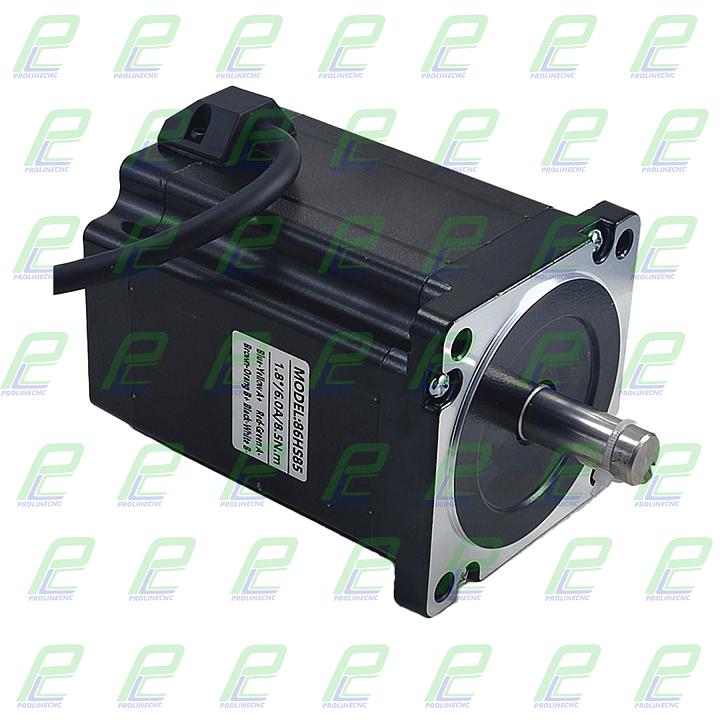

استپ موتور 85 کیلوگرم مدل 86HS85 گشتاور 8.5nm ، شفت 12.8mm، نما 34 ، دو فاز، برند PLC

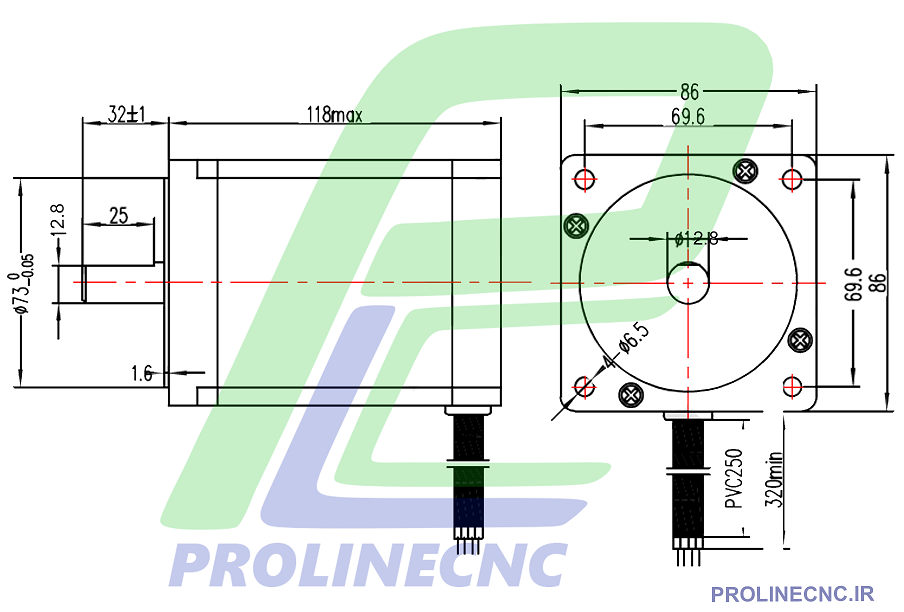

نقشه استپ موتور 85 کیلوگرم سانتی متر مدل 86HS85 شفت 12.8 میلی‌متر

استپ موتور 85 کیلوگرم سانتی متر یک موتور قدرتمند صنعتی از سری نما 34 است که با شفت 12.7 میلی‌متر طراحی شده و برای کاربردهایی که نیاز به گشتاور بالا و دقت زیاد دارند، گزینه‌ای مناسب و پرقدرت محسوب می‌شود.



 کاربرد استپ موتور 85 کیلو در صنعت

دستگاه‌های CNC صنعتی (فرز، تراش، برش لیزری بزرگ)

سیستم‌های رباتیک سنگین و اتوماسیون خطوط تولید

ماشین‌آلات جابه‌جایی دقیق بارهای سنگین

تجهیزات دقیق صنعتی و خط تولید قطعات بزرگ



 پارامترهای فنی و حائز اهمیت استپ موتور 85 کیلوگرم سانتی متر

شفت: 12.7 میلی‌متر

زاویه پله: معمولاً ۱.۸ درجه

جریان و ولتاژ کاری: بسته به برند (مثلاً Leadshine، CW، NGو غیره)

گشتاور نگهداری (Holding Torque): برای کاربردهای صنعتی سنگین

تعداد سیم‌ها:  ۸ سیم

اندازه فلنج: 86x86 نما 34

اینرسی روتور، مقاومت فاز، القا فاز



 نکات مهم در انتخاب استپ موتور 85 کیلوگرم سانتی متر

انتخاب موتور با گشتاور کافی برای بار واقعی دستگاه

در نظر گرفتن دقت موقعیت‌دهی لازم (با توجه به زاویه پله و میکرو استپ)

مطابقت شفت و فلنج با مکانیک دستگاه

انتخاب درایو با جریان و ولتاژ مناسبی که موتور را کامل پشتیبانی کند



 مزایای استپ موتور 85 کیلوگرم سانتی متر

گشتاور بالا برای بارهای سنگین در ماشین‌های بزرگ

دقت مناسب با حرکت کنترل‌شده

دوام بالا در محیط‌های صنعتی

امکان استفاده در دستگاه‌هایی با سنگینی زیاد و بار زیاد



 معایب استپ موتور 85 کیلوگرم سانتی متر

اندازه و وزن بزرگ‌تر نسبت به موتورهای سبک‌تر

مصرف انرژی بیشتر

نیاز به درایو قدرتمند



 نحوه عملکرد استپ موتور 85 کیلوگرم سانتی متر

استپ موتور 86HS85 با زاویه پله ۱.۸ درجه حرکت می‌کند و توسط درایو استپ موتور کنترل می‌شود. هر پالس ارسالی، یک گام مشخص حرکت ایجاد می‌کند که امکان کنترل دقیق موقعیت شفت را فراهم می‌کند.



 نحوه انتخاب استپ موتور 85 کیلوگرم سانتی متر

تعیین بار مورد نیاز و انتخاب موتور با گشتاور کافی

بررسی زاویه پله و رزولوشن محور

سازگاری شفت و فلنج با تجهیزات دستگاه

انتخاب درایو صنعتی با جریان و ولتاژ مناسب



 نکات مهم در خرید استپ موتور 85 کیلوگرم سانتی متر

خرید از برند معتبر لیدشاین، پریموپال، سی دبلیو CW

اطمینان از اورجینال بودن محصول و گارانتی معتبر

بررسی سازگاری موتور با درایو و کنترلر موجود

انتخاب موتور بر اساس نوع دستگاه و محیط کاری صنعتی



 قیمت استپ موتور 85 کیلوگرم سانتی متر

قیمت بر اساس گشتاور، برند، نوع شفت و مشخصات فنی موتور تعیین می‌شود

موتورهای نما 34 صنعتی نسبت به نما 17 و نما 23 گران‌تر و با دوام بیشتر هستند



 مراقبت و نگهداری استپ موتور 85 کیلوگرم سانتی متر

استفاده از درایو مناسب و جریان کنترل شده برای جلوگیری از گرمایش

نصب در محیط تمیز و بدون گرد و غبار

جلوگیری از ضربه و فشار مستقیم به شفت

سرویس دوره‌ای برای چک کردن اتصالات، شفت و بلبرینگ‌ها



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه استپ موتور 85 کیلوگرم سانتی متر

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی استپ موتور 85 کیلوگرم سانتی متر

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.
