استپ موتور انکودردار 23 کیلوگرم بر سانتی متر نما 23 برند لیدشاین مدل CS-M22323

خرید استپ موتور 23 کیلو انکودردار Leadshine لیدشاین | ایزی سروو موتور 2.3 نیوتن‌متر نما23 از پرولاین سی ان سی با کارشناسان  فروش تماس بگیرید.

استپ درایو مناسب  استپر 23 کیلو

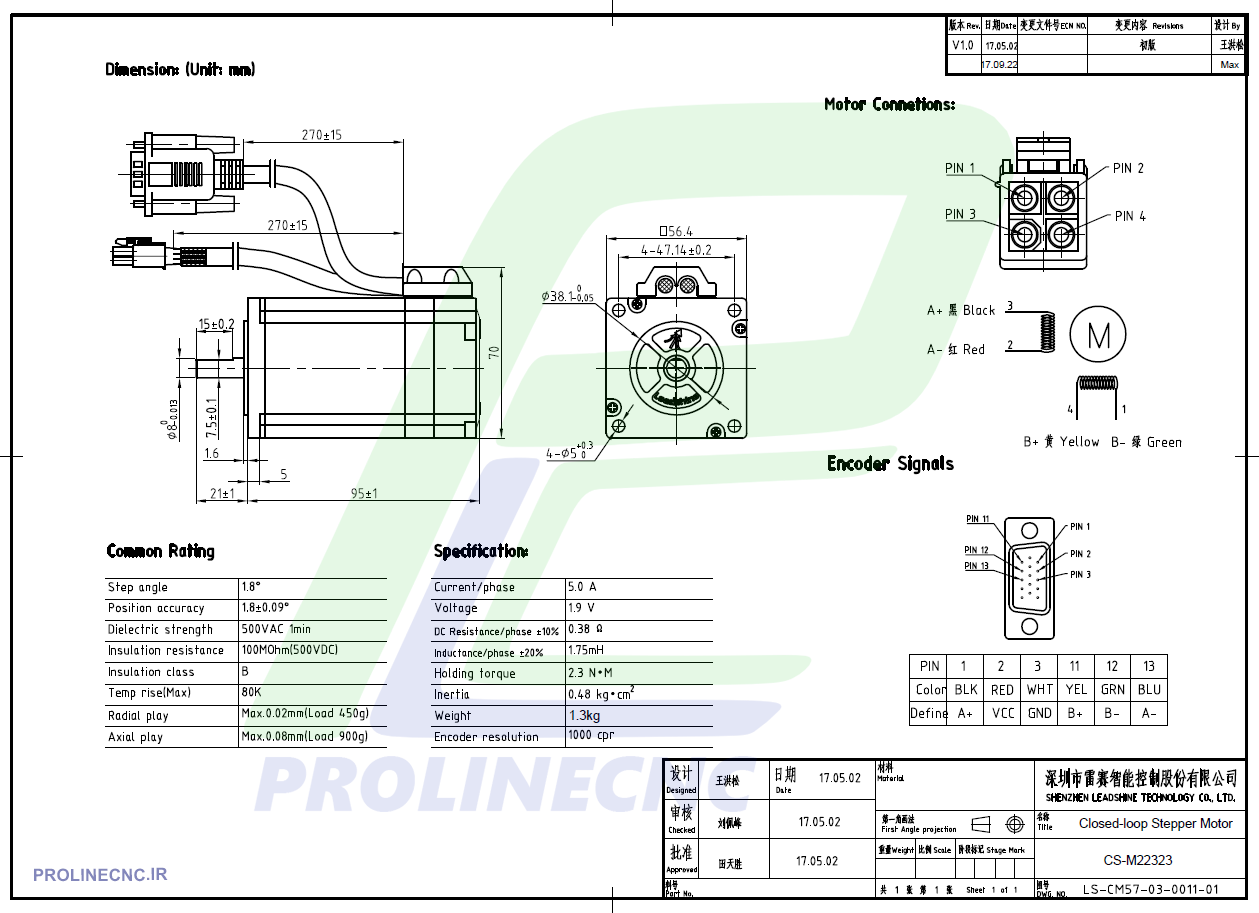

کاتالوگ استپ موتور انکودردار 23 کیلو لیدشاین

معرفی استپ موتور 23 کیلو انکودردار لیدشاین

Leadshine CS-M22323 یک استپ موتور انکودردار (Easy Servo Motor) از سری CS-M شرکت لیدشاین است که برای کاربردهای دقیق، پرسرعت و با بار متوسط طراحی شده است. این موتور با گشتاور 2.3 نیوتن‌متر، فریم استاندارد NEMA23 و فناوری Closed Loop، عملکردی بسیار روان، بدون از دست رفتن پله و با دقت بالا ارائه می‌دهد.

برخلاف استپر موتورهای معمولی، این مدل به انکودر افزایشی مجهز شده است که موقعیت شفت را به‌صورت لحظه‌ای به درایور ارسال می‌کند. در نتیجه درایور خطاهای احتمالی را اصلاح کرده و موتور همیشه در موقعیت صحیح قرار می‌گیرد. این ویژگی باعث افزایش دقت، کاهش لرزش، کاهش مصرف انرژی و افزایش طول عمر سیستم می‌شود.

این موتور در کنار درایور Leadshine CS-D1008E یا سایر درایورهای Easy Servo، انتخابی ایده‌آل برای انواع دستگاه‌های CNC، ماشین‌آلات اتوماسیون، پرینترهای صنعتی، تجهیزات پزشکی و رباتیک محسوب می‌شود.



ویژگی‌های اصلی

گشتاور نگهدارنده 2.3 نیوتن‌متر

موتور دو فاز (2 Phase)

فریم استاندارد NEMA23

مجهز به انکودر افزایشی (Incremental Encoder)

فناوری کنترل حلقه بسته (Closed Loop)

حذف کامل گم شدن پله (Lost Step)

حرکت نرم و بدون لرزش

صدای بسیار کم

کاهش دمای موتور نسبت به استپرهای معمولی

راندمان بالا در سرعت‌های پایین و بالا

سازگار با درایورهای Leadshine Easy Servo



مشخصات فنی

مدل CS-M22323

برند Leadshine

سری CS-M

نوع موتور استپ موتور انکودردار (Easy Servo)

تعداد فاز 2 فاز

سایز فریم NEMA23

طول بدنه 96 میلی‌متر

گشتاور نگهدارنده 2.3 نیوتن‌متر

جریان هر فاز 5 آمپر

قطر شفت 8 میلی‌متر

قطر فلنج مرکزی 38.1 میلی‌متر

مقاومت سیم‌پیچ 0.38 اهم

اندوکتانس 1.75 میلی‌هانری

اینرسی روتور 0.48 kg·cm²

وزن 1.3 کیلوگرم

درجه حفاظت IP40



مزایای ایزی سروو 23 کیلو لیدشاین Leadshine

عملکرد فوق‌العاده در سرعت‌های بالا

اندوکتانس پایین 1.75mH باعث می‌شود جریان سریع‌تر در سیم‌پیچ‌ها تغییر کند؛ بنابراین موتور در دورهای بالا افت گشتاور کمتری نسبت به بسیاری از موتورهای هم‌رده دارد و برای کاربردهای پرسرعت بسیار مناسب است.

اینرسی بسیار پایین

اینرسی 0.48 kg·cm² موجب شتاب‌گیری و توقف سریع محور شده و این موتور را برای دستگاه‌هایی که تغییر جهت مداوم دارند، مانند CNCهای رومیزی، حکاکی، Pick & Place و ربات‌های صنعتی، ایده‌آل می‌کند.

وزن سبک

با وزن تنها 1.3 کیلوگرم، فشار کمتری به سازه و مکانیزم دستگاه وارد می‌شود و برای محورهای متحرک گزینه مناسبی است.

مصرف انرژی بهینه

به لطف فناوری Closed Loop، موتور تنها به اندازه بار واقعی جریان مصرف می‌کند؛ در نتیجه گرمای تولیدی کاهش یافته و طول عمر موتور و درایور افزایش می‌یابد.



کاربردها

دستگاه CNC رومیزی

CNC چوب سبک

دستگاه حکاکی CNC

دستگاه برش لیزر

پرینتر سه‌بعدی صنعتی

ماشین‌آلات بسته‌بندی

تجهیزات آزمایشگاهی

دستگاه Pick & Place

رباتیک

اتوماسیون صنعتی

تجهیزات پزشکی

محورهای سبک و پرسرعت CNC



تفاوت ایزی سروو 23 کیلو با استپر موتور معمولی

استپر موتور معمولی 23 کیلو  لیدشاین

احتمال گم شدن پله اصلاح خودکار موقعیت با انکودر

لرزش بیشتر حرکت نرم و روان

صدای بیشتر عملکرد کم‌صدا

گرمای بیشتر مصرف انرژی هوشمند و گرمای کمتر

دقت کمتر در بارهای متغیر دقت بالا حتی در تغییرات بار



آیا این موتور برای CNC رومیزی مناسب است؟

بله، این مدل یکی از بهترین گزینه‌ها برای CNCهای رومیزی، دستگاه‌های حکاکی، لیزر و تجهیزات دقیق است.

بهترین درایور برای این موتور چیست؟

درایورهای Leadshine CS-D1008E و سایر درایورهای Easy Servo سازگار، بهترین عملکرد را با این موتور ارائه می‌دهند.

مزیت این مدل نسبت به NEMA34 چیست؟

مدل NEMA23 وزن کمتر، اینرسی پایین‌تر و سرعت پاسخ بالاتری دارد؛ بنابراین برای محورهای سبک و پرسرعت مناسب‌تر است، در حالی که مدل‌های NEMA34 برای بارهای سنگین و گشتاور بالاتر طراحی شده‌اند.
