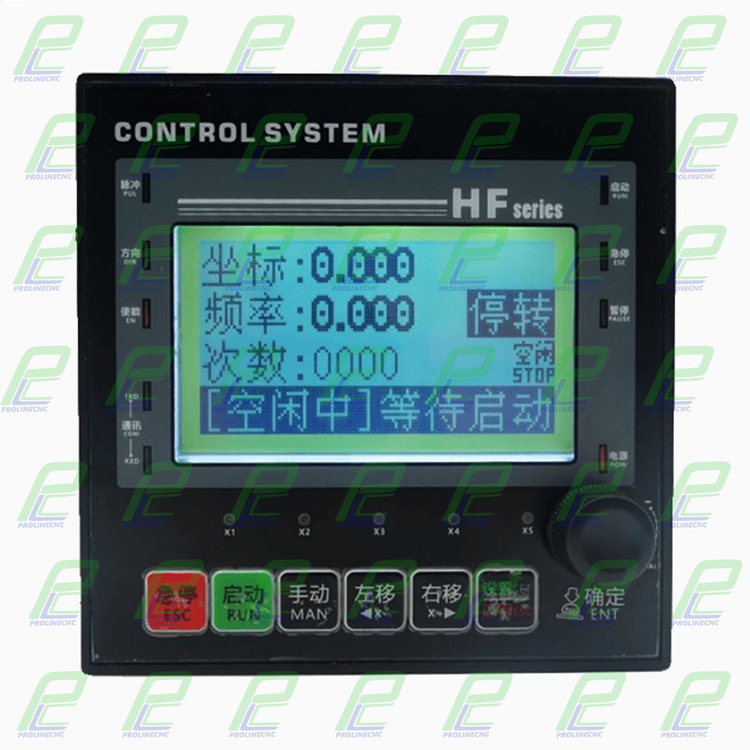

پالس ژنراتور استپ موتور و سروو موتور صفحه نمایشی مدل HF030-5X5Y1M برند مش Mash

پالس ژنراتور صنعتی سازگار با استپ موتور و سروو موتور  HF030 – 5X5Y1M

پالس ژنراتور HF030 یک ماژول حرفه‌ای برای کنترل دقیق انواع استپ موتور و سروو موتور است.این کنترلر هم با سروو و هم با استپر سازگار است و برای تنظیم سرعت، موقعیت و حرکت دقیق طراحی شده است.

کیفیت مدار و قطعات بالاست و برای کار طولانی‌مدت صنعتی مناسب است.

کنترل پالس بسیار دقیق و  پشتیبانی از چرخش خودکار، رفت‌وبرگشت خودکار و عملکرد تقسیم زاویه (Indexing) به همین دلیل برای کارهای دقیق مناسب است.

حافظه قطع برق (قابل انتخاب) یعنی دارای حافظه هنگام قطع برق هست؛ تنظیمات پاک نمی‌شود و دستگاه پس از وصل برق، با پارامترهای قبلی ادامه می‌دهد.

 این دستگاه دارای ۲۸ مدل حرکت آماده است که به کاربر اجازه می‌دهد بدون نیاز به کنترلرهای پیچیده، حرکات مورد نیاز را با سرعت و دقت بالا اجرا کند.

این ماژول می‌تواند به صورت مستقل استفاده شود یا در کنار سایر کنترلرها به عنوان یک ماژول کمکی جهت اضافه‌کردن محور یا حرکت‌های کمکی در ماشین‌آلات به کار رود. همچنین تمامی تنظیمات مانند سرعت، فاصله، تأخیر و تعداد تکرار حرکات در حافظه دستگاه ذخیره می‌شود و بعد از قطع و وصل برق از بین نمی‌رود.

موارد استفاده

مناسب برای:

انتخاب عالی برای اتوماسیون صنعتی

دستگاه‌های اتوماسیون

ماشین‌آلات صنعتی

سیستم‌های کنترل حرکت

تجهیزات اسپری اتوماتیک

فیکسچرها و میزهای تقسیم چرخشی

دوام بالا و مناسب کارهای دائمی کارخانه

استفاده ممنوع در:

تجهیزات پزشکی

آسانسور، آتش‌نشانی، دیگ بخار

تجهیزات معدنی

سیستم‌های حیاتی یا حساس

مشخصات فنی

مدل HF030 – 5X5Y1M

ولتاژ تغذیه DC 12–24V (جریان >1A)

ابعاد دستگاه 100 × 100 × 51 میلی‌متر

ابعاد برش پنل بین 91×91 تا 98×98 میلی‌متر

نمایشگر LCD گرافیکی 128×64 پیکسل

دمای کاری -5 تا +60 درجه (بدون میعان)

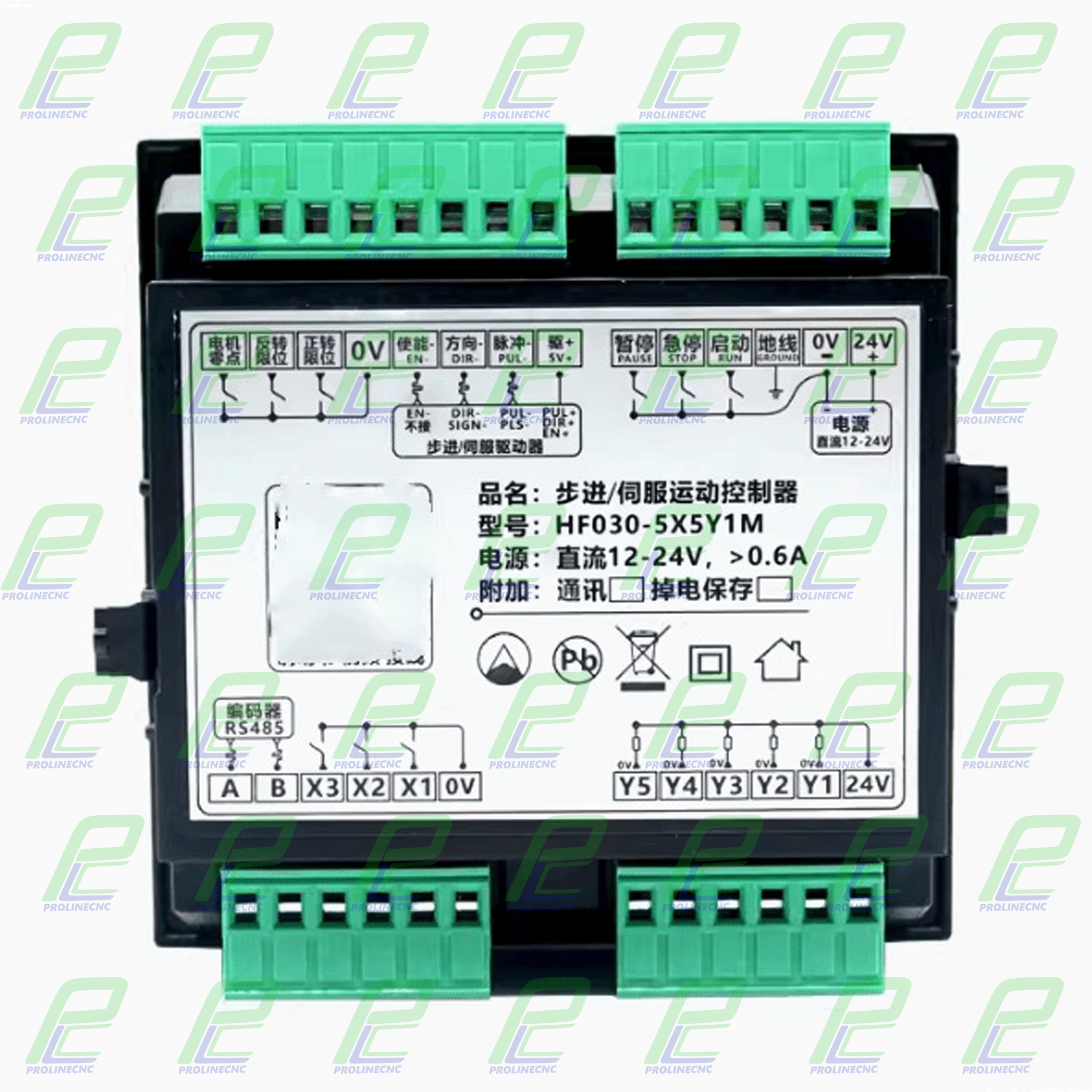

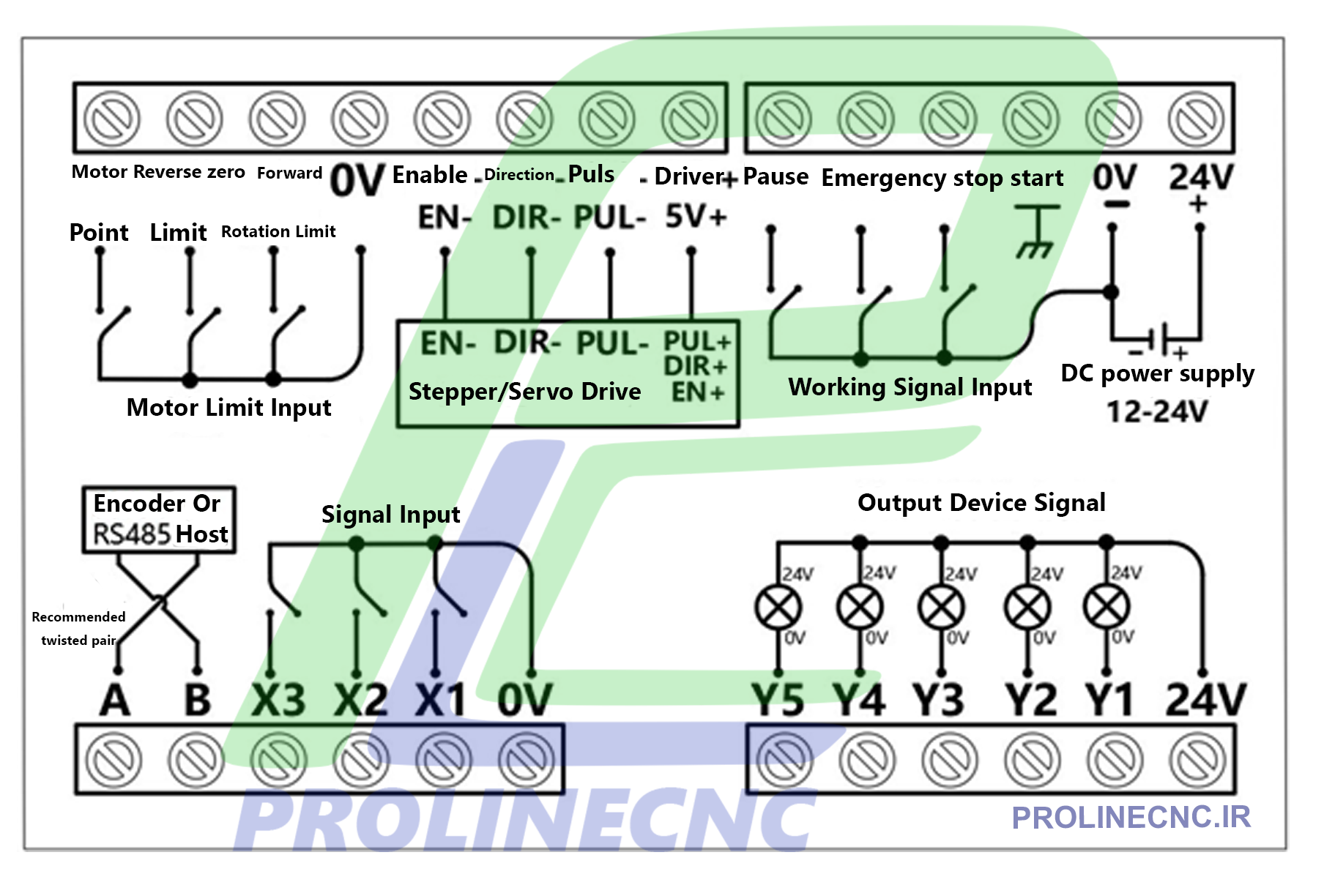

مشخصات ورودی و خروجی

خروجی‌ها

۵ خروجی پالس موتور

ولتاژ خروجی: 0V (کلکتور باز)

فرکانس پالس: 1Hz – 125kHz

سازگار با اکثر درایورهای استپ و سروو

ورودی‌ها

۵ ورودی دیجیتال

ورودی فعال با 0V

مناسب برای کلیدهای مکانیکی، لیمیت، سنسور و دکمه استارت/استاپ

قابلیت‌ها و عملکردها

این کنترلر دارای ۲۸ عملکرد حرکتی از پیش‌تعریف‌شده است، از جمله:

برخی از مهم‌ترین عملکردها

کنترل مستقیم سرعت موتور با ولوم روی دستگاه

چرخش پیوسته با یک دکمه (لحظه‌ای یا دائم)

حرکت بر اساس مسافت/زاویه مشخص

حرکت بر اساس زمان مشخص

انجام حرکت تا برخورد با لیمیت سوئیچ

رفت و برگشت اتوماتیک

تقسیم زاویه (Indexing/Dividing)

حرکت بین ۵ موقعیت مختلف

کنترل سرعت در ۵ سطح مختلف

چرخه‌های قابل برنامه‌ریزی شامل تأخیر، تکرار، فوروارد/ریورس و …

روش مشاهده نسخه نرم‌افزار

برای دیدن شماره نسخه Firmware:

1. نگه داشتن کلید ENT

2. روشن کردن دستگاه

بر روی نمایشگر نسخه نرم‌افزار و نسخه مدار ظاهر می‌شود.

مزایا

بدون نیاز به کنترلرهای گران‌قیمت CNC

راه‌اندازی سریع و ساده

مناسب برای پروژه‌های تک‌محوره

قابلیت ذخیره تنظیمات پس از قطع برق

سازگاری کامل با انواع درایور استپ/سروو

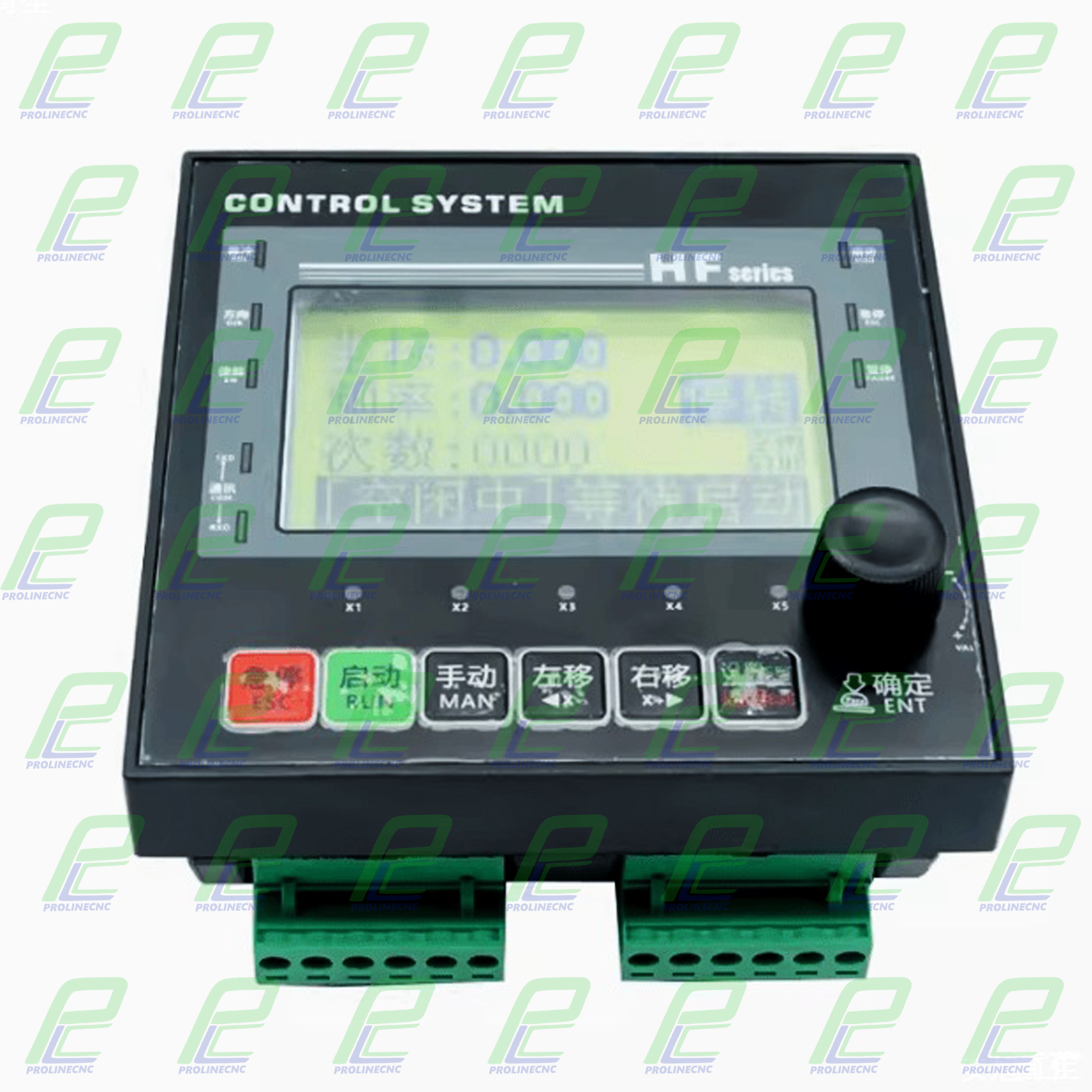

 معرفی چراغ‌های وضعیت (LED Indicators)

این دستگاه دارای چند LED است که وضعیت عملکرد، ورودی‌ها و خروجی‌ها را نمایش می‌دهند:

چراغ‌های ورودی (Input LEDs – X1 تا X5/A, X4/B)

در صورتی که ورودی با 0 ولت فعال شود، چراغ مربوطه روشن می‌شود.

این چراغ‌ها نشان می‌دهند کدام ورودی در حالت فعال (ON) است، مانند دکمه استارت، لیمیت سویچ، دکمه معکوس، دکمه‌های دستی و…

چراغ‌های خروجی (Output LEDs – Y1 تا Y5)

هنگام فعال بودن هر خروجی، LED آن روشن می‌شود.

خروجی‌ها شامل:

خروجی Start

خروجی Pulse (+ جهت)

خروجی Pulse (– جهت)

خروجی‌های کمکی (Y2 و Y4)

چراغ وضعیت سیستم

نشان‌دهنده وضعیت کلی دستگاه، خطا، توقف اضطراری، یا آماده‌به‌کار بودن است.

 روش تنظیم و کلیدهای میانبر

روش تنظیم (Setting Method)

برای ورود به منوی تنظیمات:

1. دستگاه را روشن کنید.

2. دکمه SET / 设置键 را فشار دهید.

3. با دکمه‌های چپ و راست بین منوها حرکت کنید.

4. برای تغییر پارامتر، دکمه تأیید / ENT را فشار دهید.

5. برای خروج از هر منو، دوباره دکمه SET را بزنید.

پارامترها شامل:

سرعت، فاصله، تعداد تکرار

زمان تأخیر

تنظیمات موتور

تنظیمات سیستم

تنظیمات نقطه صفر (Zero)

قفل/بازکردن منوها

کلیدهای میانبر (快捷键操作)

این کلیدها قبل از روشن‌کردن دستگاه نگه داشته می‌شوند:

کلید نگه‌داشته‌شده عملکرد

نگه‌داشتن START اجرای خودکار در لحظه روشن‌شدن

نگه‌داشتن ENT (تأیید) نمایش نسخه نرم‌افزار (Firmware Version)

نگه‌داشتن SET بازکردن موقت منوهای قفل‌شده

نگه‌داشتن MANUAL + LEFT بازیابی تمامی پارامترها به تنظیمات کارخانه

نگه‌داشتن MANUAL + ENT (خطرناک) ورود به حالت تست کارخانه + ریست کامل

نگه‌داشتن: STOP + MANUAL + LEFT + RIGHT + SET نمایش اینکه کدام دکمه هنوز رها نشده است

معرفی حرکات (Motion Modes)

 لیست کامل حرکات

این دستگاه ۲۹ نوع حرکت آماده دارد:

1. کنترل با ولوم (Follow Mode + Manual)

2. چرخش دائم با دکمه

3. چرخش دائم با دکمه + توقف با رهاکردن

4. چرخش دائم + توقف با بار دوم فشار

5. چرخش طبق فاصله تنظیم‌شده

6. چرخش طبق فاصله + بازگشت به صفر

7. چرخش دائم تا لیمیت

8. چرخه رفت‌وبرگشت با فاصله

9. چرخه رفت و بازگشت به صفر

10. رفت‌وبرگشت بین دو لیمیت

11. حرکت رفت با استارت، بازگشت با استارت

12. حرکت رفت + بازگشت به صفر با استارت

13. حرکت رفت + توقف + بازگشت لحظه‌ای با رهاکردن

14. چرخش دائم + برگشت با رهاکردن

15. چرخه N بار رفت / سپس N بار برگشت

16. همانند 15 اما برای ادامه باید دوباره استارت فشار داده شود

17. حرکت طبق زمان

18. چرخه رفت‌وبرگشت طبق زمان

19. نوسان حول نقطه صفر (Swing)

20. عملکرد تقسیم زاویه (Indexing)

21. — (رزرو)

22. حرکت به ۵ فاصله مختلف

23. حرکت به ۵ موقعیت از پیش تعیین شده

24. کنترل به ۴ موقعیت با ۴ دکمه مجزا

25. حرکت مرتب بین ۵ موقعیت

26. حرکت با قابلیت تعویض 5 سرعت بر اساس "موقعیت"

27. حرکت با 5 سرعت بر اساس "زمان"

28. حرکت با 3 سرعت بر اساس "لیمیت"

29. — (رزرو)

 حرکت طبق فاصله مشخص (Distance / Angle Positioning)

1. معرفی عملکرد

استارت → موتور طبق فاصله تنظیم‌شده در جهت مثبت حرکت می‌کند.

X1 → موتور طبق همان فاصله در جهت معکوس حرکت می‌کند.

دارای قابلیت تکرار (Loop) بر اساس مقدار تنظیم‌شده.

پشتیبانی از حرکت دستی.

2. فلوچارت عملکرد

حرکت در جهت مثبت (با START):

1. Y1 فعال می‌شود

2. تأخیر منو 16

3. موتور ابتدا یک حرکت خالی (空走) تا موقعیت شروع انجام می‌دهد

4. Y3 روشن → موتور شروع به چرخش مثبت می‌کند

5. سرعت: منوی 5 — فاصله: منوی 0

6. پس از پایان حرکت: تأخیرهای 7، 8، 9، 10 اجرا می‌شود

7. اگر تعداد تکرار تعیین شده باشد → حلقه تکرار می‌شود

8. در پایان → Y1 خاموش

حرکت در جهت منفی (با X1):

همین روند با Y5 و سرعت/فاصله منوی 1 و 2 تکرار می‌شود.

3. ورودی‌ها

ورودی کارکرد

X1 شروع حرکت در جهت معکوس

X2/X3 فاقد عملکرد

X4/B حرکت دستی – جهت مثبت

X5/A حرکت دستی – جهت منفی

لیمیت‌ها

برخورد با لیمیت مثبت → توقف اجباری

برخورد با لیمیت منفی → توقف اجباری

صفر (Zero) → فقط برای بازگشت اولیه کاربرد دارد
