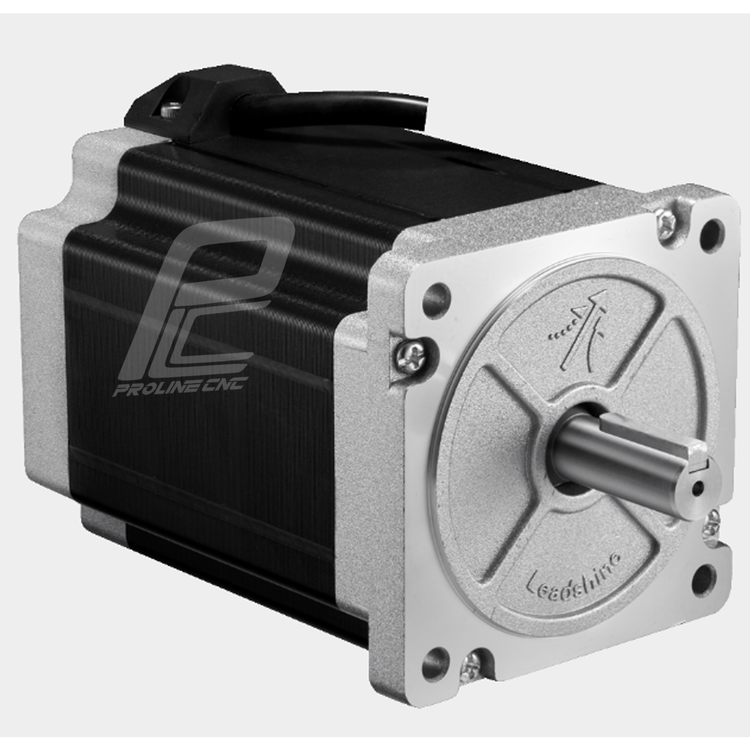

استپ موتور لیدشاین گشتاور 35کیلوگرم بر سانتی متر (35kg.cm) مدل 86CM35، نما 34 ، دو فاز مناسب CNC و اتوماسیون صنعتی

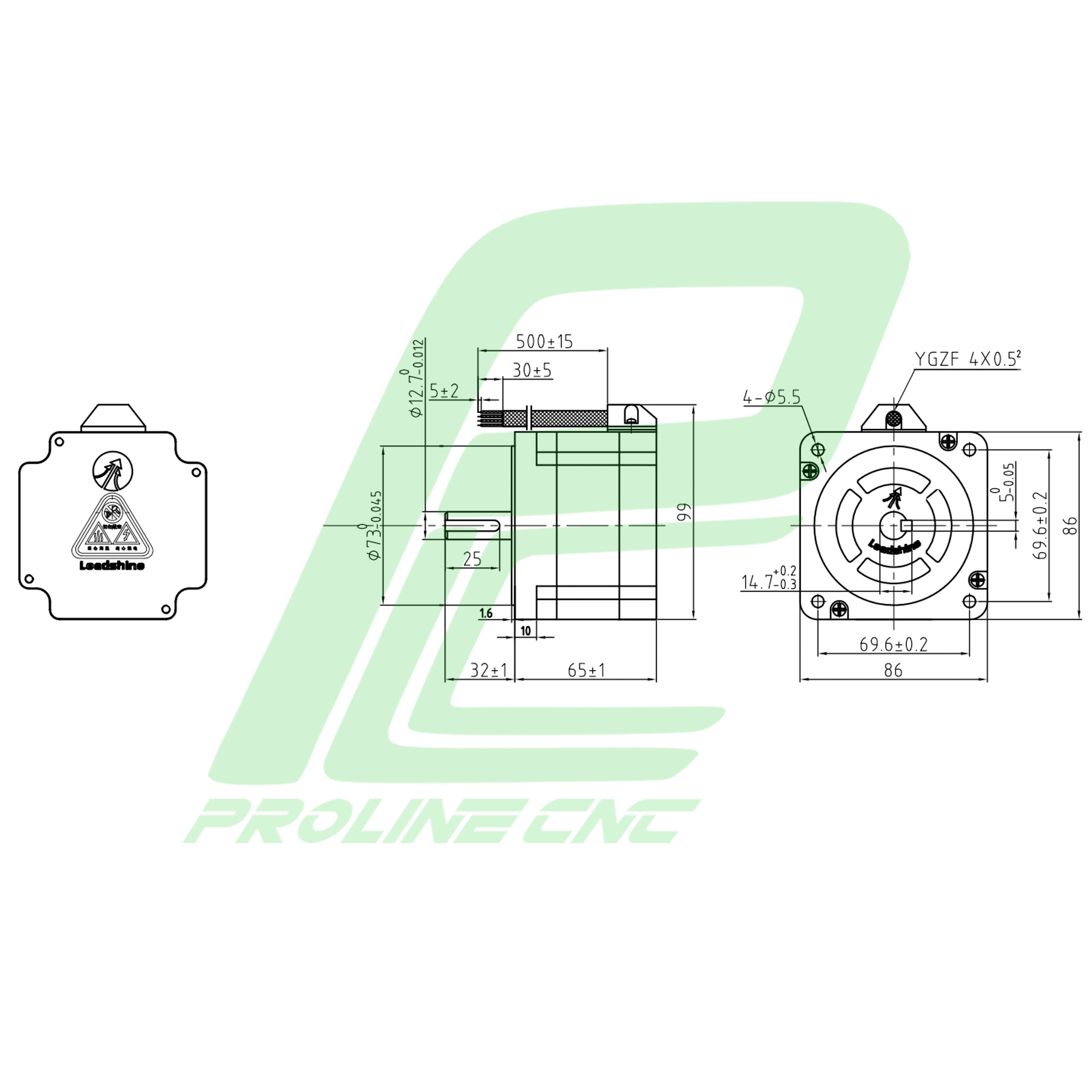

نقشه استپ موتور 86CM35 لیدشاین (Leadshine Stepper Motor 86CM35)

 معرفی و تفاوت با سایر مدل‌ها

استپ موتور 86CM35 لیدشاین از سری NEMA 34 و از پرکاربردترین موتورهای صنعتی برند Leadshine است.

این مدل با گشتاور حدود 3.5 نیوتن‌متر و جریان نامی 4 آمپر، گزینه‌ای میان‌رده بین مدل‌های ضعیف‌تر مانند 86CM26 و قوی‌تر مانند 86CM45 محسوب می‌شود.

ساختار دقیق و بدنه‌ی مقاوم آن باعث شده برای کاربردهای مداوم در دستگاه‌های CNC و ماشین‌آلات صنعتی بسیار محبوب باشد.



 کاربرد استپ موتور 86CM35 در صنعت

استپ موتور لیدشاین مدل 86CM35 در بسیاری از ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد، از جمله:

دستگاه‌های CNC فرز و روتر

ماشین‌های برش پلاسما و واترجت

دستگاه‌های لیزر صنعتی

سیستم‌های پرس اتوماتیک و برش فلزات سبک

ماشین‌آلات بسته‌بندی و مونتاژ اتوماتیک

محورهای X، Y و Z دستگاه‌های صنعتی متوسط



 پارامترهای فنی و حائز اهمیت استپ موتور 86CM35

سایز فلنج: NEMA 34 (۸۶×۸۶ میلی‌متر)

گشتاور نامی: حدود 3.5 نیوتن‌متر

جریان نامی: 4 آمپر

زاویه استپ: 1.8 درجه (200 استپ در هر دور)

قطر شفت: 12.7 میلی‌متر

طول موتور: حدود 65 میلی‌متر

تعداد سیم: 8 سیم (قابل اتصال سری یا موازی)

سازگار با درایورهای: DM860، EM806، DM856، 2DM860



 نکات مهم در انتخاب استپ موتور 86CM35

1. انتخاب درایور متناسب با جریان 3.5A برای جلوگیری از داغ شدن موتور.

2. در نظر گرفتن گشتاور مورد نیاز محور بر اساس نوع سیستم حرکتی (بال‌اسکرو، دنده شانه‌ای یا تسمه‌ای).

3. دقت در سایز فلنج (86mm) برای نصب در ساختار دستگاه.

4. استفاده از کوپلینگ دقیق و بدون لقی برای انتقال گشتاور.

5. بررسی منبع تغذیه مناسب (حداقل 48 ولت برای کارکرد روان).



 مزایای  استپ موتور 86CM35

گشتاور مناسب برای کاربردهای صنعتی متوسط

ساخت باکیفیت و طول عمر بالا از برند معتبر Leadshine

حرکت نرم و بدون لرزش در حالت Microstep

امکان اتصال به درایورهای مختلف (انعطاف در کنترل)

دقت بالا و تکرارپذیری حرکتی فوق‌العاده



 معایب  استپ موتور 86CM35

افت گشتاور در دورهای بالا (ماهیت استپ موتور)

تولید حرارت در کار مداوم (در صورت تهویه ضعیف)

عدم وجود فیدبک موقعیت در مدل بدون انکودر



 نحوه عملکرد  استپ موتور 86CM35

موتور 86CM35 با دریافت پالس از درایور (مانند DM860) هر پالس را به یک گام 1.8 درجه‌ای تبدیل می‌کند.

در حالت Microstep، درایور این گام‌ها را به چند بخش تقسیم می‌کند که موجب حرکت نرم‌تر، دقت بالاتر و کاهش نویز مکانیکی می‌شود.



 نحوه انتخاب  استپ موتور 86CM35

برای محورهای X یا Z در دستگاه‌های CNC با بار متوسط، مدل ایده‌آلی است.

در صورتی که به گشتاور متوسط تا بالا نیاز دارید ولی فضای نصب محدود است، 86CM35 بهترین گزینه است.

برای بارهای سنگین‌تر از این مدل، پیشنهاد می‌شود از 86CM45 یا 86HS85 استفاده شود.



 نکات مهم در خرید  استپ موتور 86CM35

اطمینان از اصالت کالا (Leadshine Original).

خرید از فروشگاه معتبر با گارانتی و خدمات پس از فروش.

بررسی تطابق شفت 12.7mm با کوپلینگ یا گیربکس دستگاه.

هماهنگی ولتاژ و جریان با درایور و منبع تغذیه.



 قیمت‌ استپ موتور 86CM35

قیمت استپ موتور 86CM35 لیدشاین با توجه به نوسانات ارزی، گشتاور و اصالت برند متفاوت است.

موتورهای اصلی Leadshine باکیفیت بالاتر، حرارت کمتر و عمر طولانی‌تر نسبت به مدل‌های مشابه چینی دارند.

در مقایسه با 86CM26، قیمت کمی بالاتر ولی عملکرد به‌مراتب پایدارتر دارد.



 مراقبت و نگهداری

تهویه مناسب برای کاهش دما در کارکرد طولانی.

عدم تجاوز جریان درایور از مقدار نامی موتور.

بررسی کوپلینگ و شفت جهت جلوگیری از فشار محوری.

تمیز نگه‌داشتن اتصالات الکتریکی و مکانیکی.



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
