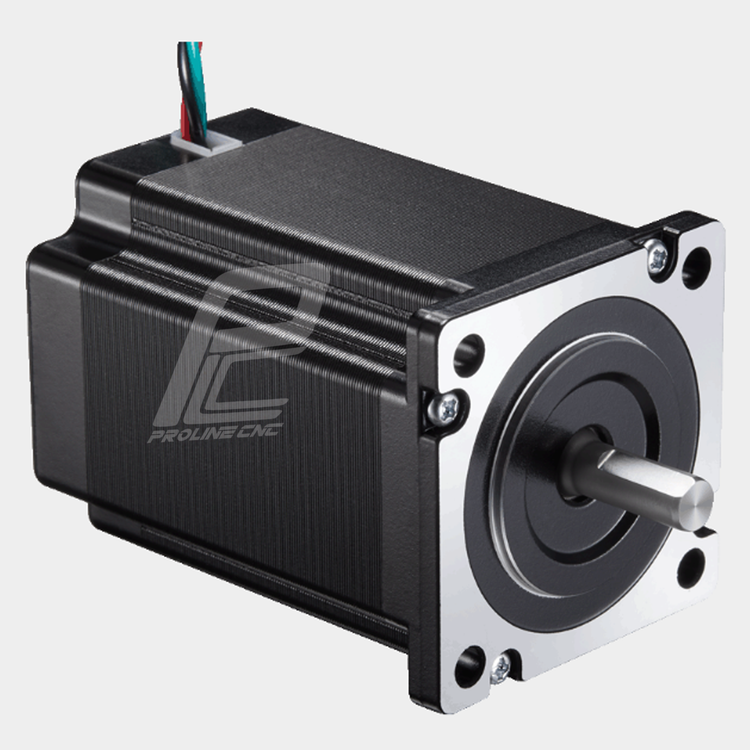

استپ موتور سی ان سی 30 کیلوگرم بر سانتی متر نما 24 برند لیدشاین مدل 60CM30

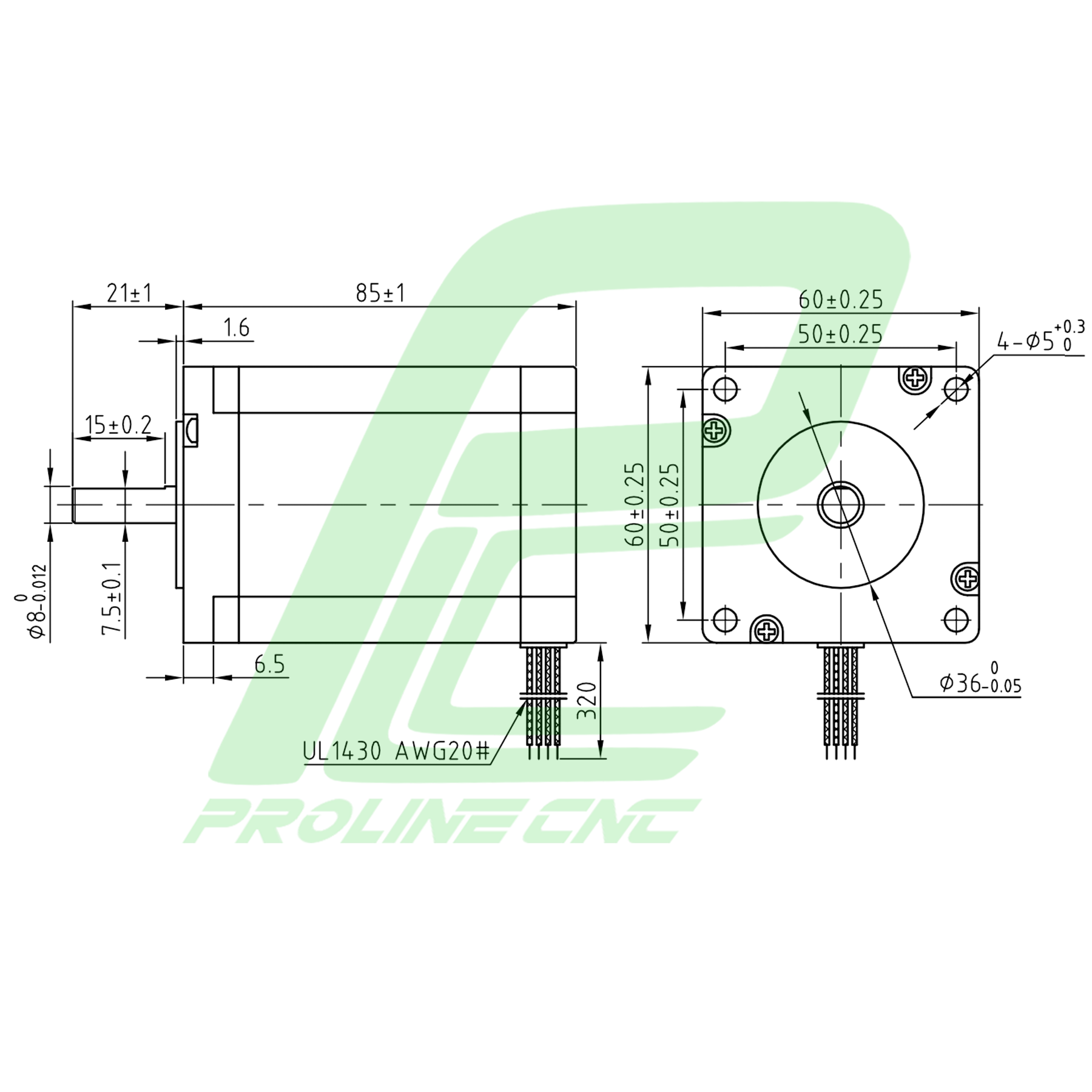

نقشه استپ موتور 60CM30 لیدشاین (Leadshine Stepper Motor 60CM30)

 معرفی و تفاوت استپ موتور 60CM30 با سایر مدل‌ها

استپ موتور 60CM30 لیدشاین از خانواده NEMA24 بوده و بین مدل‌های نیمه‌صنعتی و صنعتی قرار دارد.

این موتور با گشتاور حدود 3.0 نیوتن‌متر و جریان نامی 5 آمپر، نسبت به مدل‌های 60CM22 و 57CM31 قدرت بیشتری دارد و برای محورهای X و Y دستگاه‌های CNC متوسط تا صنعتی گزینه‌ای ایده‌آل محسوب می‌شود.

در مقایسه با 60CM22، این مدل طول بیشتر، گشتاور بالاتر و پایداری حرکتی بهتری دارد.



 کاربرد استپ موتور 60CM30 در صنعت

استپ موتور لیدشاین مدل 60CM30 به دلیل قدرت بالا و ابعاد استاندارد، در کاربردهای زیر استفاده می‌شود:

دستگاه‌های CNC روتر و فرز متوسط

ماشین‌های برش لیزر و پلاسما

دستگاه‌های چاپ و پلاتر صنعتی

ماشین‌آلات بسته‌بندی و مونتاژ

سیستم‌های موقعیت‌یاب اتوماتیک و فیدرها

ربات‌های صنعتی سبک



 پارامترهای فنی و حائز اهمیت استپ موتور 60CM30

گشتاور نامی: حدود 3 نیوتن‌متر

جریان نامی: 5 آمپر

زاویه استپ: 1.8 درجه (200 استپ در هر دور کامل)

قطر شفت: 8 میلی‌متر

طول موتور: حدود 85 میلی‌متر

استاندارد نصب: NEMA 24

نوع سیم‌پیچ: دو فاز (۴ یا ۸ سیم)

عملکرد: دقیق، نرم و بدون لرزش در حالت میکرو استپ

سازگاری با درایورها: DM556، DM860، EM542 و مدل‌های مشابه



 نکات مهم در انتخاب  استپ موتور 60CM30

1. تناسب گشتاور موتور با بار و وزن محور دستگاه بررسی شود.

2. استفاده از درایور مناسب (ترجیحاً ۵ تا ۵.۶ آمپر).

3. انتخاب صحیح سایز فلنج و شفت متناسب با کوپلینگ و پایه نصب.

4. بررسی نوع سیستم حرکتی (بال‌اسکرو یا رک و پینیون).

5. انتخاب برند معتبر و مطمئن مانند Leadshine برای دوام بالا.



 مزایای  استپ موتور 60CM30

گشتاور بالا در اندازه‌ای فشرده و سبک

عملکرد بی‌صدا و دقیق در حالت Microstep

کیفیت ساخت عالی و طول عمر بالا

قابل اطمینان در کار مداوم صنعتی

هماهنگی کامل با درایورهای لیدشاین و برندهای معتبر



 معایب استپ موتور 60CM30

افت گشتاور در سرعت‌های خیلی بالا (ویژگی ذاتی استپ‌موتورها)

نیاز به تنظیم دقیق جریان در درایور

نبود فیدبک موقعیت (در نسخه غیرانکودر‌دار)



 نحوه عملکرد  استپ موتور 60CM30

استپ موتور 60CM30 لیدشاین با دریافت پالس از درایور، هر پالس را به یک گام مکانیکی تبدیل می‌کند.

در حالت Microstep، هر استپ تقسیم به چندین بخش کوچکتر می‌شود که باعث حرکت نرم، کاهش لرزش و افزایش دقت می‌شود.

درایورهای حرفه‌ای مانند DM556 یا DM860 بهترین کارایی را با این موتور دارند.



 نحوه انتخاب  استپ موتور 60CM30

برای دستگاه‌های CNC متوسط و محورهایی با بار متوسط، انتخابی ایده‌آل است.

اگر گشتاور بالاتر از مدل‌های سری 57 نیاز دارید اما فضای نصب محدود است، مدل 60CM30 بهترین گزینه است.

با درایورهای ۴.۲ تا ۵.۶ آمپر بهینه کار می‌کند.



 نکات مهم در خرید  استپ موتور 60CM30

اطمینان از اصالت کالا و برند لیدشاین (Leadshine Original).

بررسی جریان نامی موتور پیش از تنظیم درایور.

انتخاب کوپلینگ و براکت مناسب با شفت ۸ میلی‌متری.

خرید از فروشگاه معتبر با گارانتی و خدمات پس از فروش.



 قیمت‌  استپ موتور 60CM30

قیمت استپ موتور 60CM30 لیدشاین با توجه به اصالت برند، گارانتی، نوسانات ارزی و نوع بسته‌بندی متفاوت است.

مدل‌های اورجینال لیدشاین در مقایسه با نمونه‌های مشابه چینی، دوام، دقت و پایداری بیشتری دارند و ارزش خرید بالاتری ارائه می‌دهند.



 مراقبت و نگهداری  استپ موتور

تهویه مناسب برای خنک‌کاری موتور و درایور فراهم کنید.

از کوپلینگ‌های با کیفیت برای جلوگیری از فشار محوری استفاده کنید.

اتصالات الکتریکی را به‌صورت دوره‌ای بررسی کنید.

از تنظیم جریان بالاتر از مقدار نامی موتور خودداری کنید.



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
