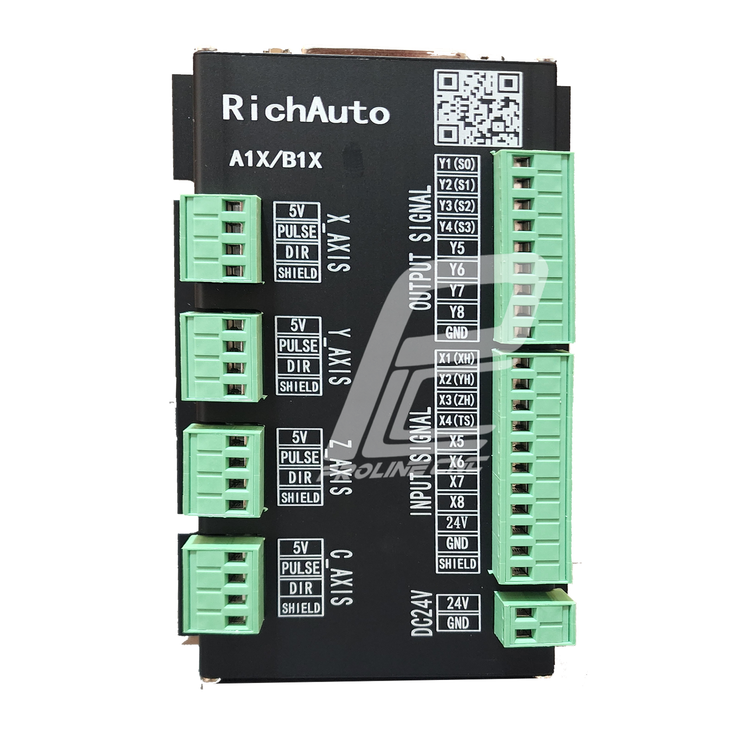

برد I/O کنترلر دی اس پی DSP ریچ اتو RICHAUTO (برد اصلی ورودی و خروجی A11,B11,A18,B18 DSP)

برد  اصلی I/O کنترلر دی اس پی DSP ریچ اتو RICHAUTO (برد اصلی ورودی و خروجی A11,B11,A18,B18 DSP)

این برد مستقیماً با دسته کنترل DSP RichAuto (مثل مدل‌های A11, A18, A132 و غیره) کار می‌کند.

وظیفه‌اش اتصال سیگنال‌های ورودی (لیمیت‌ها، استارت، توقف اضطراری و...) و خروجی‌ها (کنترل پمپ، اسپری، فن، لامپ و...) به کنترلر هست.

طراحی‌ش به شکلیه که فقط با کابل فلت اختصاصی به DSP وصل میشه و معمولاً با سایر برندها سازگار نیست.

ویژگی‌های اصلی

1. تعداد پورت‌ها

۱۶ ورودی دیجیتال (با ایزولاسیون اپتوکوپلری)

۱۶ خروجی دیجیتال (ترانزیستوری یا رله‌ای بسته به مدل)

2. ولتاژ کاری

معمولاً ۲۴ ولت صنعتی برای ورودی‌ها

خروجی‌ها با ترانزیستور NPN یا رله مکانیکی

3. ایزولاسیون

اپتوکوپلر با کیفیت بالا برای جلوگیری از نویز و حفاظت از DSP

4. اتصالات

کانکتور فلت (Flat Cable) به DSP

ترمینال پیچ‌دار برای کابل‌کشی به ماشین

5. موارد استفاده

جایگزینی برد خراب در کنترلرهای RichAuto

توسعه و اضافه کردن پورت‌های I/O در ماشین‌های CNC موجود
