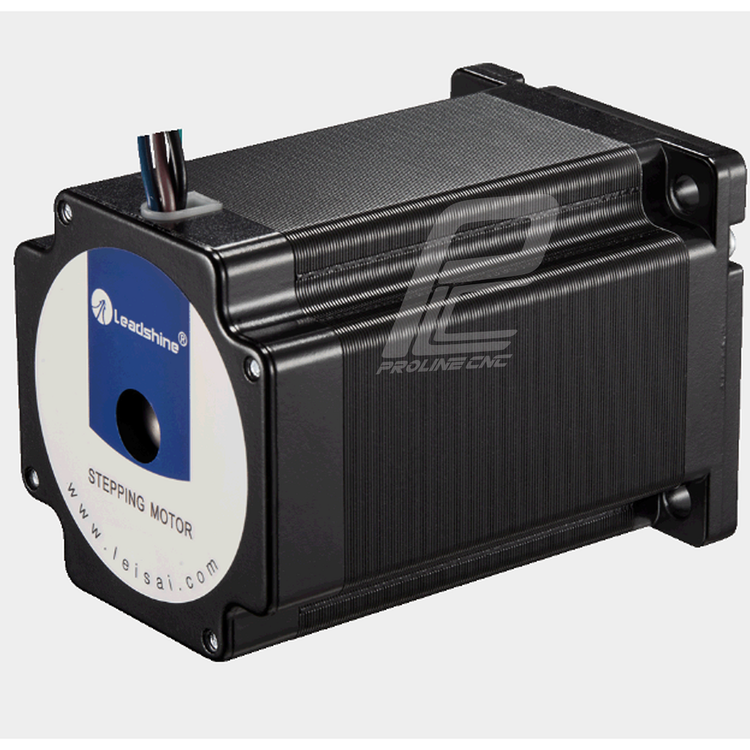

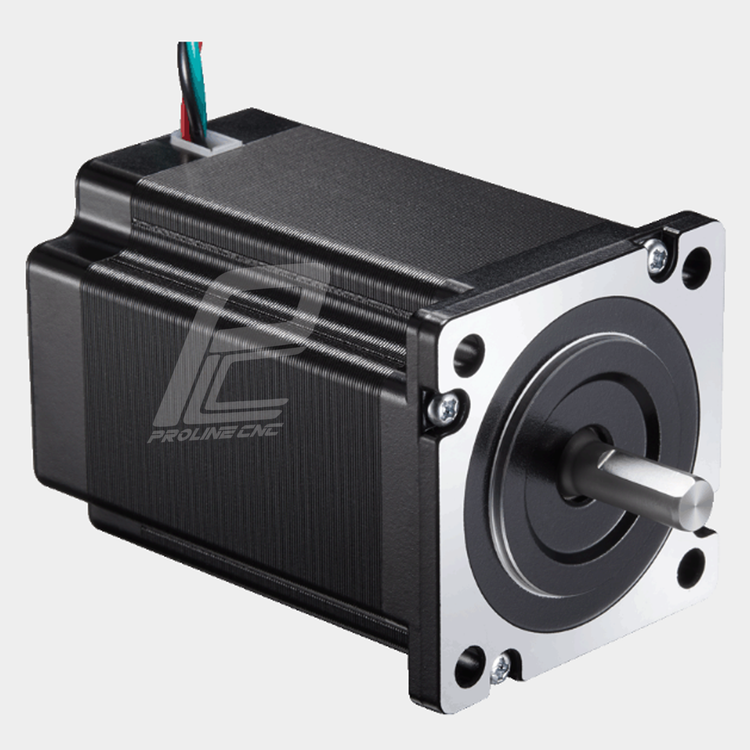

استپ موتور لیدشاین گشتاور 31کیلوگرم بر سانتی متر (31kg.cm) مدل 57CM31 ، نما 23 ،دو فاز مناسب CNC و اتوماسیون صنعتی

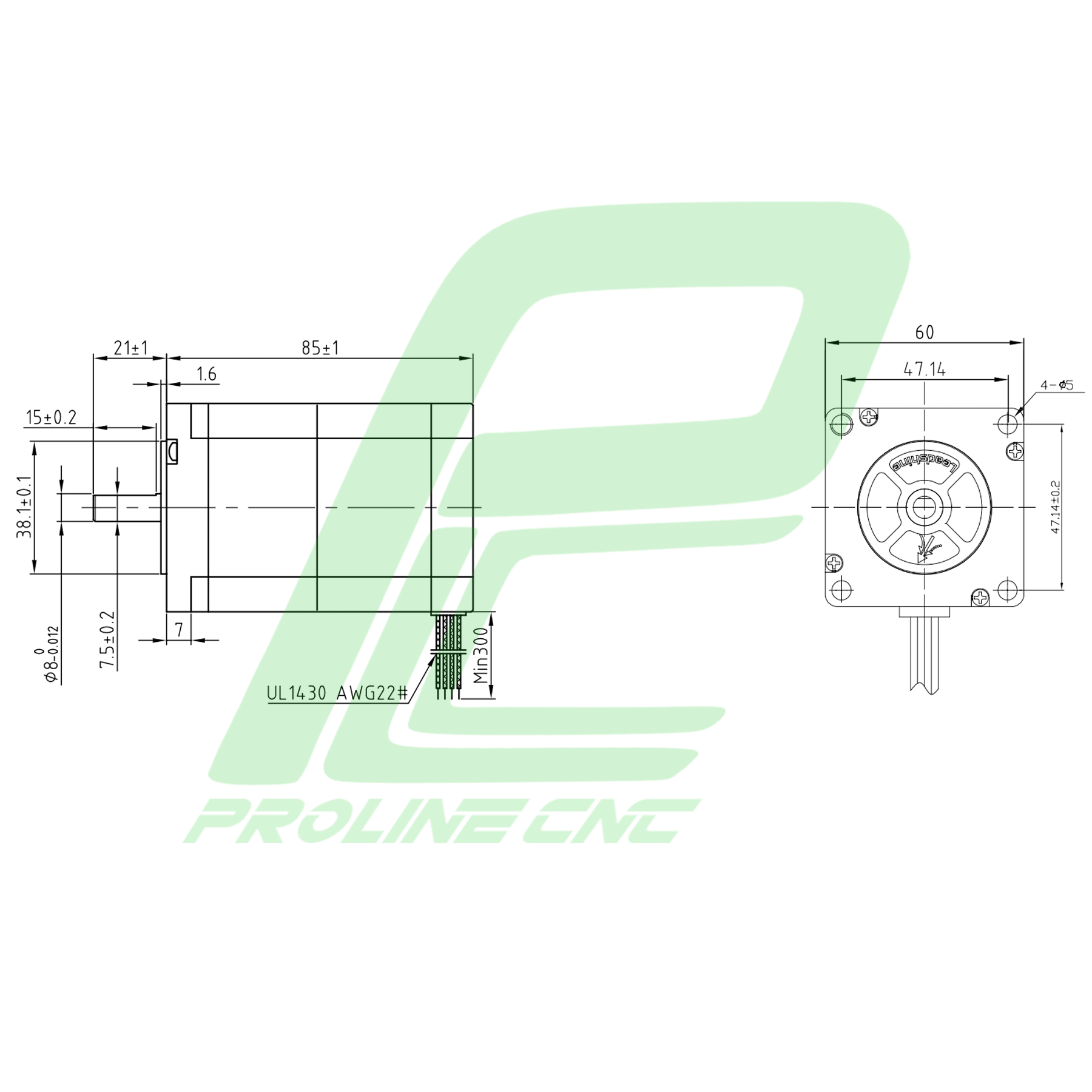

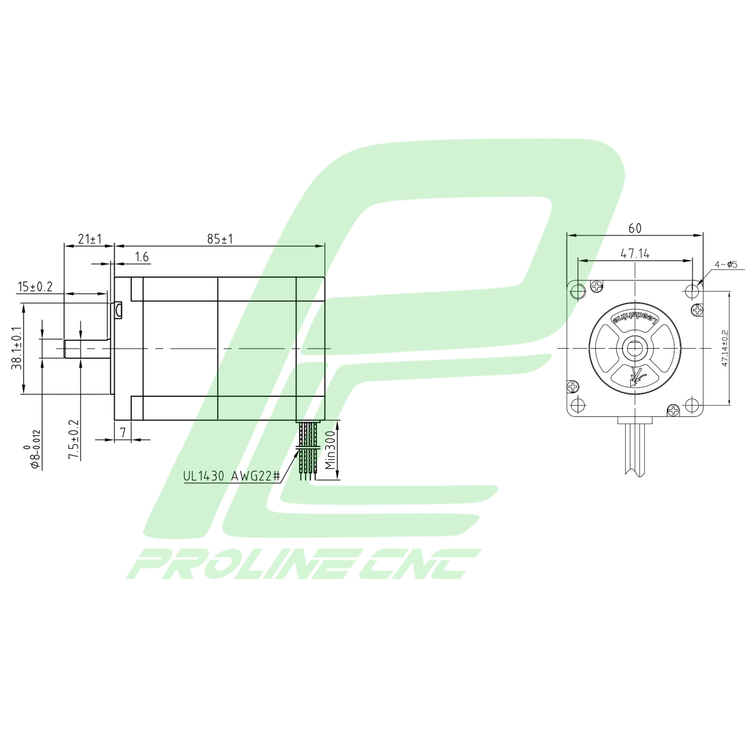

نقشه استپ موتور D57CM31 لیدشاین (Leadshine Stepper Motor D57CM31)

تفاوت استپ موتور D57CM31 با سایر مدل‌ها

استپ موتور D57CM31 لیدشاین یکی از مدل‌های پرقدرت‌تر سری D57CM برند Leadshine است که با گشتاور بالاتر (حدود 1.8 تا 3 نیوتن‌متر) و طول موتور بیشتر، برای پروژه‌های صنعتی با بارهای متوسط تا سنگین طراحی شده است.

در مقایسه با مدل D57CM21، این مدل توان گشتاور بالاتر، حرارت کمتر و پایداری بیشتر در سرعت‌های بالا دارد و با انواع استپ درایورهای DM542، DM556 و DM860 به‌صورت کامل سازگار است.



 کاربرد استپ موتور D57CM31 در صنعت

دستگاه‌های CNC چوب، سنگ و فلزات نرم

ماشین‌های حکاکی لیزری و مکانیکی با دقت بالا

دستگاه‌های پیک‌ان‌پلیس، پلاتر و برش دقیق

سیستم‌های جابجایی خودکار (Automation Systems)

تجهیزات صنعتی سبک تا نیمه‌سنگین در خطوط مونتاژ



 پارامترهای فنی و حائز اهمیت استپ موتور D57CM31

گشتاور نامی: حدود 3 نیوتن‌متر

جریان نامی: 5 آمپر

قطر شفت: 8 میلی‌متر

زاویه استپ: 1.8 درجه (200 استپ در هر دور کامل)

نوع سیم‌پیچ: دو فاز / 4 یا 8 سیم

طول موتور: حدود 88 میلی‌متر

استاندارد فریم: NEMA 23



 نکات مهم در انتخاب استپ موتور D57CM31

هنگام انتخاب این موتور، موارد زیر اهمیت زیادی دارند:

1. گشتاور مورد نیاز محور دستگاه (برای روتر یا محور Z موتور قوی‌تر نیاز است)

2. نوع درایور سازگار با جریان 3 آمپر (مثل DM542 یا DM556)

3. ابعاد نصب (NEMA23) جهت هماهنگی با ساختار مکانیکی دستگاه

4. شرایط کاری محیطی (دمای کاری، رطوبت، و تهویه)

5. ولتاژ تغذیه و رزولوشن میکرو‌استپ درایور



 مزایای  استپ موتور D57CM31

دقت بالا در هر استپ (1.8 درجه)

پایداری و گشتاور یکنواخت در سرعت‌های بالا

عملکرد نرم و بدون لرزش با درایورهای میکرواستپ

عمر طولانی و ساخت صنعتی برند معتبر لیدشاین

صدای کم و بازده انرژی بالا



 معایب  استپ موتور D57CM31

در سرعت‌های خیلی بالا افت گشتاور دارد (ویژگی ذاتی استپ‌موتورها)

نیاز به تنظیم دقیق جریان در درایور برای جلوگیری از داغی بیش از حد

عملکرد حلقه باز (بدون فیدبک)



 نحوه عملکرد  استپ موتور D57CM31

استپ موتور D57CM31 با دریافت پالس از درایور، هر پالس را به یک گام مکانیکی (۱.۸ درجه) تبدیل می‌کند.

در حالت میکرو‌استپ (Microstep) می‌توان به دقت بالاتر دست یافت.

درایور لیدشاین جریان هر سیم‌پیچ را کنترل کرده و حرکت نرم و بدون نوسان تولید می‌کند.



 نحوه انتخاب  استپ موتور D57CM31

برای انتخاب مدل مناسب، به موارد زیر توجه کنید:

اگر دستگاه شما نیاز به گشتاور بالاتری نسبت به مدل D57CM21 دارد، D57CM31 گزینه ایده‌آل است.

برای محورهای X و Y دستگاه‌های CNC رومیزی، عملکرد فوق‌العاده‌ای ارائه می‌دهد.

درایور مناسب: DM556 یا DM860 برای کارایی بهینه.



 نکات مهم در خرید  استپ موتور D57CM31

اطمینان از اصالت برند لیدشاین (Leadshine Original)

بررسی برچسب فنی روی موتور برای اطمینان از مدل دقیق

خرید از فروشگاه‌های معتبر با گارانتی و مشاوره فنی مثل ProlineCNC

بررسی جریان نامی و تنظیم صحیح درایور قبل از نصب



 قیمت‌  استپ موتور D57CM31

قیمت استپ موتور D57CM31 لیدشاین بسته به اصالت کالا، گارانتی، برند واردکننده و نوسانات بازار ارز متفاوت است.

مدل‌های اورجینال Leadshine نسبت به مدل‌های چینی یا طرح اصلی گران‌تر هستند اما دوام، دقت و عملکرد بسیار بالاتری دارند.



 مراقبت و نگهداری  استپ موتور D57CM31

جلوگیری از داغ شدن بیش از حد موتور

تمیز نگه‌داشتن فن‌ها و تهویه دستگاه

بررسی اتصالات و سیم‌کشی در فواصل منظم

استفاده از کوپلینگ مناسب برای جلوگیری از فشار محوری

عدم جدا کردن کابل‌ها در حالت برق‌دار



راهنمای انتخاب انواع استپ موتور Mash

استپ موتور یکی از پرکاربردترین موتورهای حرکتی در دستگاه‌های CNC، پرینتر سه‌بعدی، برش لیزر، روبوتیک و اتوماسیون صنعتی است.

در این راهنما با بررسی انواع استپ موتور، نحوه انتخاب، علائم خطا، سیم‌کشی، منبع تغذیه و نکات فنی مهم آشنا می‌شوید.



پارامترهای مهم در انتخاب استپ موتور

برای انتخاب صحیح استپ موتور باید به موارد زیر توجه کرد:

نوع استپ موتور: دو فاز، سه فاز یا مدل‌های خاص با دقت بالا

ملحقات موتور: مانند انکودر، ترمز (BZ)، یا شفت پشتی (SZ)

سایز فلنج (NEMA): مشخص‌کننده ابعاد بدنه موتور (مثلاً NEMA 17، NEMA 23، NEMA 34)

گشتاور (Torque): میزان قدرت نگهدارنده محور، معمولاً بین 0.3 تا 12 نیوتن‌متر

قطر شفت موتور: بر اساس نوع کوپلینگ و بار مکانیکی (مثلاً 5، 6.35، 8 یا 12 میلی‌متر)

شماره فنی موتور: که بیانگر ابعاد و ویژگی‌های فنی موتور است



شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
