ماژول پالس ژنراتور استپ موتور و سروو موتور رو پنلی مدل YMS8-C برند مش Mash
Panel-mounted stepper motor and servo motor pulse generator module, model YMS8-C
برچسب‌ها:
مدل : YMS8-C
کارکرد در دما : -5 تا -60 درجه سانتیگراد
جریان خروجی (A) : بیش از 1 آمپر
ولتاژ : 7-30V DC
+ موارد بیشترموجود در انبار فروش آنلاین قطعات سی ان سی و اتوماسیون صنعتی
ارسال از امروز
2,800,000 تومان
مشاهده محصول در سبد خرید
ماژول پالس ژنراتور استپ موتور و سروو موتور رو پنلی مدل YMS8-C با خروجی موج PWM برند مش Mash
جایگزین اقتصادی PLC/HMI در پروژه‌های ساده
ماژول YMS8‑C یک جایگزین عالی و کم‌هزینه برای PLC و HMI در پروژه‌هایی است که فقط نیاز به تولید سیگنال PWM یا کنترل ساده دارند.
مزایای جایگزینی با YMS8‑D:
نیازی به برنامه‌نویسی PLC نیست
نیازی به مانیتور HMI یا رابط گرافیکی پیچیده نیست
فقط با چند دکمه تنظیم انجام می‌شود
قابل اتصال به بردهای آردوینو، STM32 یا حتی به‌صورت مستقل
در پروژه‌هایی مثل کنترل فن، موتور DC، درایور نور، سیستم‌های ساده اتوماسیون و... کاملاً کافی و کارآمد است.
مشخصات فنی:

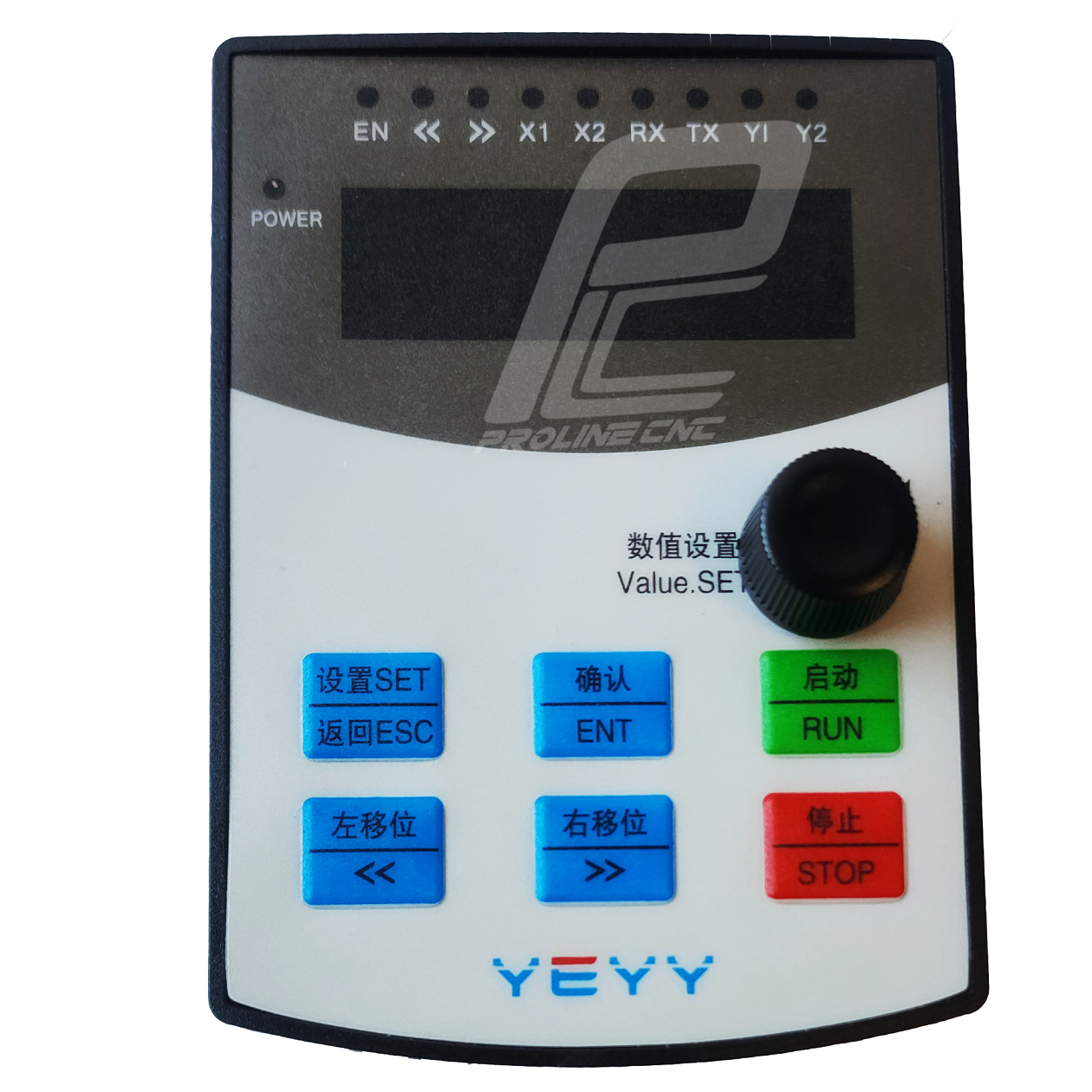

رابط کنترل: دارای صفحه نمایش دیجیتال
پنل با دکمه‌های EN (فعال کردن)، DIR (جهت)، STOP و RUN برای کنترل دقیق موتور پله‌ای
محدوده ولتاژ: ولتاژ عملیاتی DC 7-30 ولت
با جریان نامی ≥1 آمپر، مناسب برای کاربردهای مختلف موتور پله‌ای
عملکرد: پشتیبانی از عملکرد رو به جلو/عقب، تنظیم سرعت و کنترل پالس با قابلیت تنظیم مقدار دیجیتال

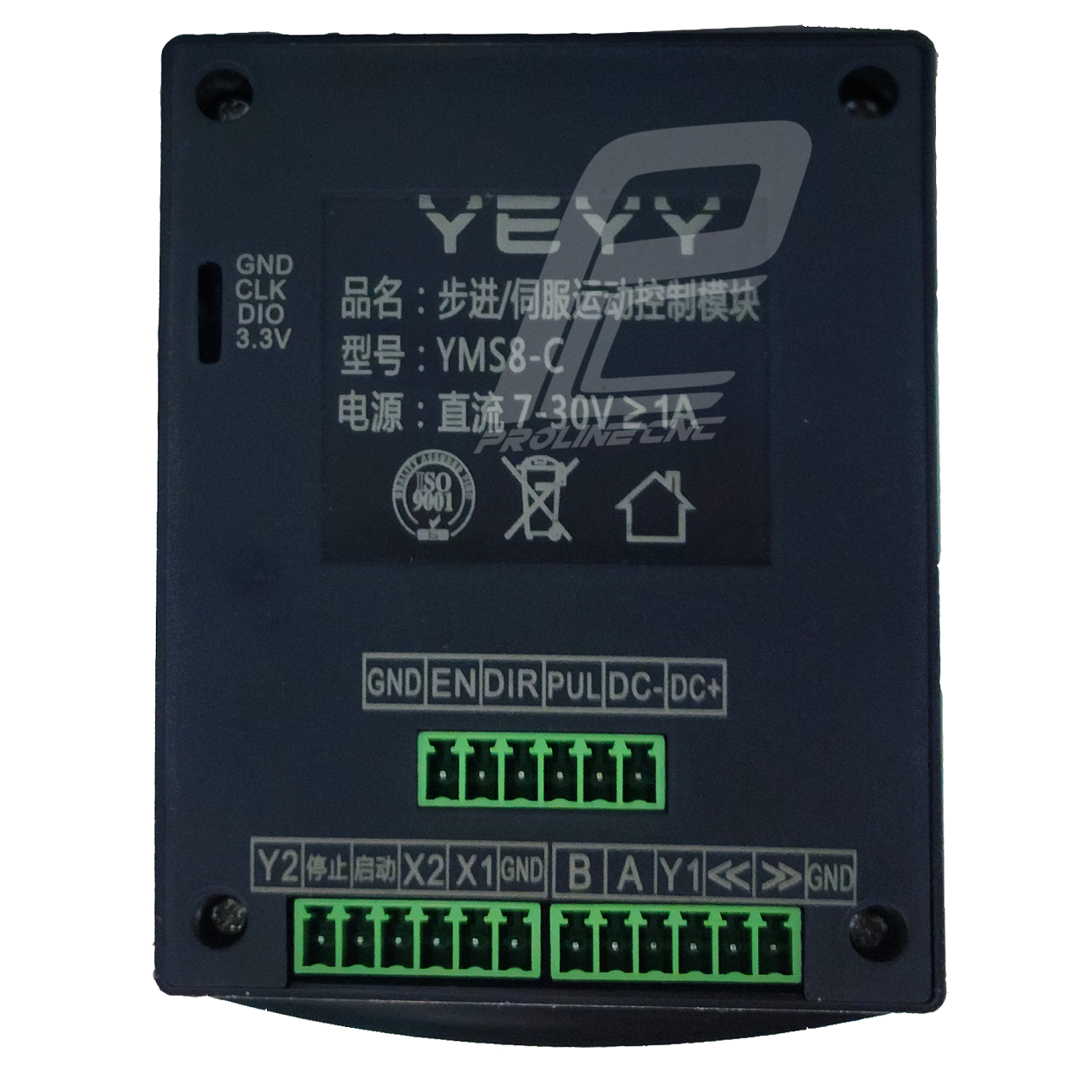

اتصال: چندین بلوک ترمینال برای آسان
سیم‌کشی، شامل ورودی‌ها/خروجی‌های اختصاصی (X1/X2، Y1/Y2) برای ادغام انعطاف‌پذیر
طراحی جمع و جور: برد کنترل یکپارچه
با گزینه‌های نصب، نشانگرهای وضعیت LED و دکمه تنظیم مقدار برای عملکرد راحت
ماژول پالس ژنراتور چیست؟
ماژول پالس ژنراتور (Pulse Generator Module) ابزاری است برای تولید سیگنال‌های مربعی با فرکانس و دیوتی‌سایکل (Duty Cycle) قابل تنظیم. این پالس‌ها معمولاً به‌صورت PWM (مدولاسیون عرض پالس) برای کنترل سرعت موتور، نور LED، تست مدارها و تحریک ورودی تجهیزات استفاده می‌شوند.
YMS8-D یک ماژول تولید سیگنال PWM با تنظیمات دقیق فرکانس و دیوتی‌سایکل است که دارای صفحه نمایش LCD، ورودی تغذیه وسیع و رابط سریال TTL برای کنترل از راه دور توسط میکروکنترلر (مثلاً Arduino، ESP32 و STM32) است.
مزایا
تنظیم فرکانس و دیوتی‌سایکل به‌صورت دیجیتال دقت بالا در تنظیم سیگنال
تغذیه گسترده کار با ولتاژ ۳.۳ تا ۳۰ ولت DC
حفظ تنظیمات حتی بعد از قطع برق
رابط TTL قابل اتصال به میکروکنترلرها برای کنترل نرم‌افزاری
نمایشگر LCD مشاهده لحظه‌ای مقادیر تنظیم شده
قیمت مناسب نسبت به دستگاه‌های ژنراتور حرفه‌ای
معایب احتمالی
توان خروجی محدود جریان خروجی حدود ۳۰ میلی‌آمپر است – برای بارهای بزرگ مناسب نیست
نویز سیگنال در برخی نمونه‌ها ممکن است شکل موج کاملاً مربعی و تمیز نباشد
رزولوشن پایین در فرکانس بالا دقت فرکانس در محدوده‌های بالا کمتر می‌شود
حافظه محدود برخی مدل‌ها فقط آخرین تنظیمات را ذخیره می‌کنند، نه چندین پروفایل
کاربردهای ماژول پالس ژنراتور
کنترل موتورهای DC یا استپ موتور با PWM
کنترل روشنایی LED با تنظیم روشن/خاموش
تست ورودی دیجیتال PLC یا درایور موتور
تحریک سنسورها یا ترانزیستورها
ساخت منابع تست فرکانسی برای توسعه‌دهندگان برد
پروژه‌های آموزشی و دانشگاهی در زمینه موج مربعی
برندها و مدل‌های مشابه دیگر
1. XY-LPWM
مدل پرکاربرد دیگر با نمایشگر، تنظیم دکمه‌ای
فرکانس تا 1MHz
طراحی شبیه YMS8‑C
2. DDS Signal Generator XY-PWM
پشتیبانی از انواع موج: مربعی، سینوسی، مثلثی
مناسب برای تست مدارات آنالوگ و دیجیتال
کیفیت ساخت بهتر، قیمت بالاتر
مناسب استفاده حرفه‌ای
ژنراتور رومیزی، فرکانس بالا، خروجی موج‌های مختلف
قیمت بسیار بالاتر (در رده آزمایشگاهی)
پالس ژنراتور را با نامهای : ماژول PWM ، سیگنال ژنراتور دیجیتال، زنراتور موج مربعی، کنترل سرعت موتور DC، تست مدار با سیگنال مربعی، ماژول تولید پالس، ژنراتور پالس قابل تنظیم ، ماژول جایگزین HMI و PLC می نامند.
اگر به دنبال تولید سیگنال PWM دقیق برای کنترل موتور، تست بردهای الکترونیکی یا جایگزینی ساده‌ای برای PLC و HMI هستید، خرید پالس ژنراتور YMS8‑C گزینه‌ای کاربردی و مقرون‌به‌صرفه است. این ماژول با قابلیت تنظیم فرکانس از ۱ Hz تا ۱۵۰ kHz، دیوتی‌سایکل ۰ تا ۱۰۰٪، نمایشگر LCD و امکان ذخیره تنظیمات، انتخابی هوشمندانه برای مهندسان، تکنسین‌ها و دانشجویان محسوب می‌شود. امکان استفاده مستقل یا اتصال به میکروکنترلرها مثل Arduino، ESP32 و STM32 نیز از دیگر مزایای این ابزار پرکاربرد است. هم‌اکنون می‌توانید این محصول را از طریق فروشگاه پرولاین سی ان سی به‌صورت آنلاین و یا از طریق تماس با خطوط دفتر سفارش دهید و در کوتاه‌ترین زمان در محل خود دریافت کنید.
قیمت پالس ژنراتور بسته به ویژگی‌های فنی، برند، بازه فرکانس و نوع خروجی آن متفاوت است. ماژول YMS8‑C با وجود امکانات متنوع مانند نمایشگر LCD، رابط TTL، دکمه‌های تنظیم دقیق و ذخیره تنظیمات، یکی از اقتصادی‌ترین انتخاب‌ها در دسته ژنراتورهای سیگنال دیجیتال محسوب می‌شود. این ماژول با قیمتی کمتر از تجهیزات PLC یا مولدهای حرفه‌ای آزمایشگاهی، عملکردی قابل قبول برای پروژه‌های صنعتی و آموزشی ارائه می‌دهد. برای مشاهده قیمت به‌روز، موجودی و دریافت تخفیف‌های ویژه، همین حالا به بخش محصولات مراجعه کنید.
