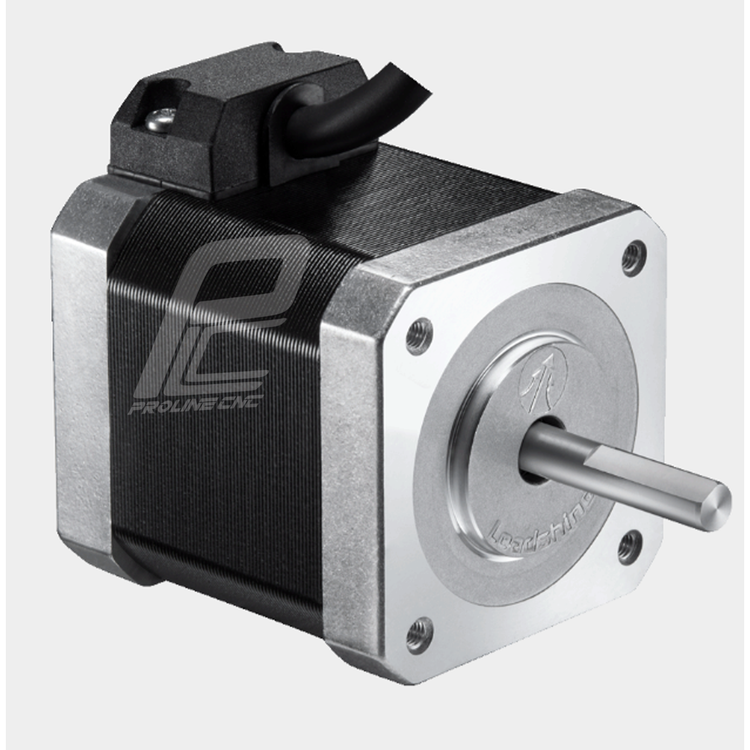

استپ موتور سی ان سی 6 کیلوگرم بر سانتی متر نما 17 برند لیدشاین مدل 42CM06

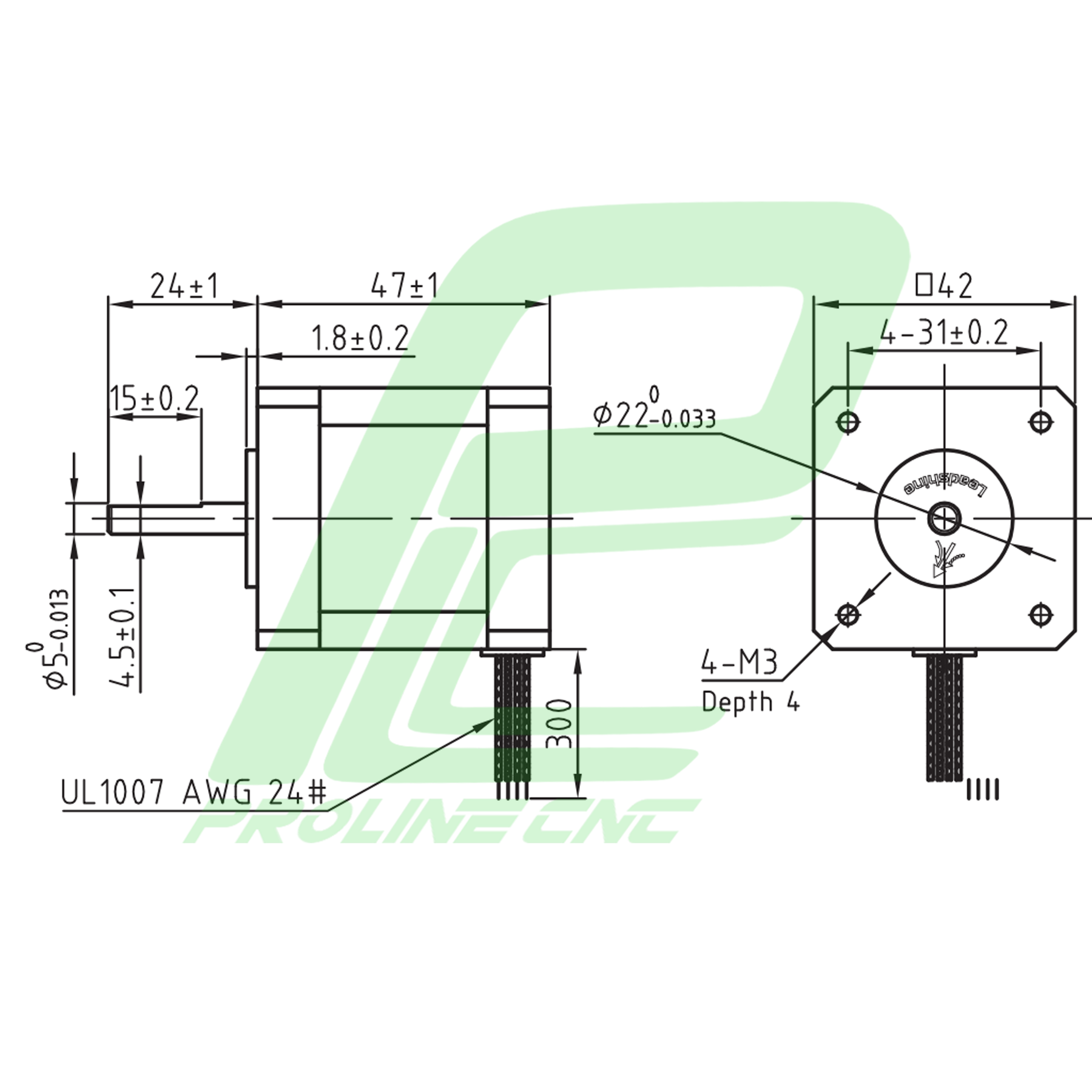

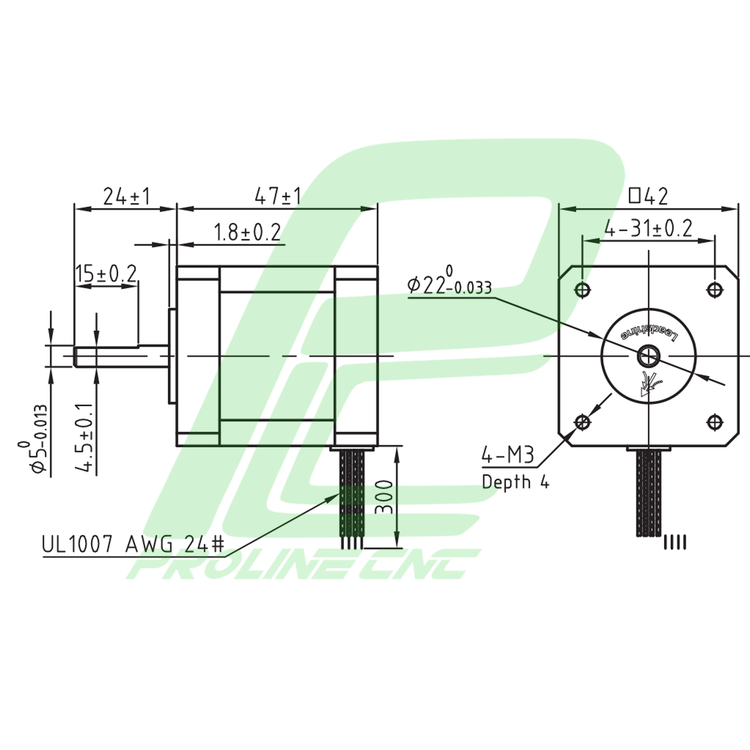

نقشه استپ موتور 42CM06 شفت 4.5 میلی‌متر | Step Motor  42CM06 NEMA 17 برند Leadshine

 تفاوت استپ موتور 42CM06 با سایر مدل‌ها

استپ موتور 42CM06 از سری NEMA 17 کوچک است و با گشتاور متوسط حدود 0.5 تا 1.5 نیوتن‌متر طراحی شده.

تفاوت آن با مدل‌های کوچک‌تر مثل 42CM04 در توان بالاتر، قابلیت تحمل بار بیشتر و مناسب بودن برای دستگاه‌های سبک تا نیمه‌صنعتی است.



 کاربرد استپ موتور 42CM06 در صنعت

پرینترهای سه‌بعدی و CNC رومیزی

دستگاه‌های لیزر و حکاکی دقیق

رباتیک سبک و سیستم‌های آموزشی

درایوهای کوچک CNC و ماشین‌آلات نیمه‌صنعتی با بار متوسط



 پارامترهای حائز اهمیت استپ موتور 42CM06

گشتاور نامی: 0.5 تا 1.5 نیوتن‌متر

شفت: 4.5 میلی‌متر

تعداد فاز: دو فاز (2 Phase)

زاویه استپ: 1.8 درجه

جریان نامی: حدود 1.5 تا 2.5 آمپر

ابعاد بدنه: 42 میلی‌متر



 نکات مهم در انتخاب استپ موتور 42CM06

1. بررسی گشتاور مورد نیاز محور

2. مطابقت با درایور استپ موتور مناسب (DM556، TB6600 و مشابه)

3. زاویه هر پله و دقت حرکتی

4. ابعاد و نوع شفت برای کوپلینگ و نصب



 مزایای استپ موتور 42CM06

 گشتاور بالاتر نسبت به مدل‌های کوچک

 دقت حرکت و زاویه‌گیری مناسب

 مصرف انرژی کم

 سازگار با اکثر درایورهای کوچک CNC و رباتیک سبک



 معایب استپ موتور 42CM06



 برای بارهای سنگین صنعتی مناسب نیست

 محدودیت سرعت در بارهای زیاد



 نحوه عملکرد استپ موتور 42CM06

استپ موتور 42CM06 با ارسال پالس از درایور حرکت می‌کند. هر پالس باعث چرخش 1.8 درجه‌ای شفت شده و موقعیت دقیق محور را در دستگاه‌های CNC، لیزر و رباتیک کوچک کنترل می‌کند.



 نحوه انتخاب استپ موتور 42CM06

تعیین گشتاور و بار موردنیاز

بررسی زاویه استپ و دقت موردنیاز

انتخاب درایور مطابق جریان و ولتاژ موتور

بررسی ابعاد و نوع شفت برای کوپلینگ



 نکات مهم در خرید استپ موتور 42CM06

خرید از فروشندگان معتبر و دارای گارانتی

بررسی اورجینال بودن برند (MASH، Leadshine، CW و …)

بررسی مشخصات فنی و نقشه موتور



 قیمت‌ استپ موتور  6 کیلوگرم

قیمت استپ موتور 42CM06 معمولاً بین ۴۰۰ تا ۶۰۰ هزار تومان بسته به برند و نسخه انکودردار متغیر است.



 مراقبت و نگهداری استپ موتور

دور از رطوبت و گردوغبار

بررسی اتصالات سیم‌ها به صورت دوره‌ای

نصب در مکان با تهویه مناسب

از باز کردن بدنه موتور خودداری کنید



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.



استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.



 چرا از پرولاین سی ان سی خرید کنید؟

تنوع بالا: ارائه انواع استپ‌موتور با گشتاورهای مختلف از برندهای معتبر جهانی.

کیفیت تضمینی: محصولات اصلی و اورجینال با گارانتی معتبر.

مشاوره تخصصی: ارائه مشاوره فنی رایگان برای انتخاب بهترین موتور متناسب با نیاز شما.

خدمات پس از فروش: پشتیبانی فنی و خدمات پس از فروش حرفه‌ای.

ارسال سریع: تحویل سریع و مطمئن محصولات به سراسر کشور.
