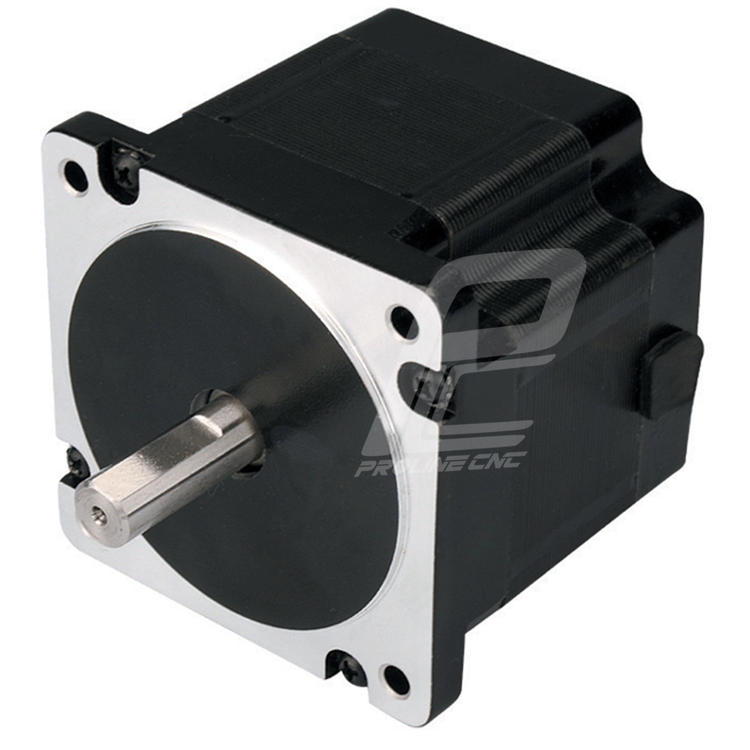

استپ موتور 68 کیلوگرم مدل 863S68H ، سه فاز، گشتاور 6.8nm ، نما 34 ، برند مش

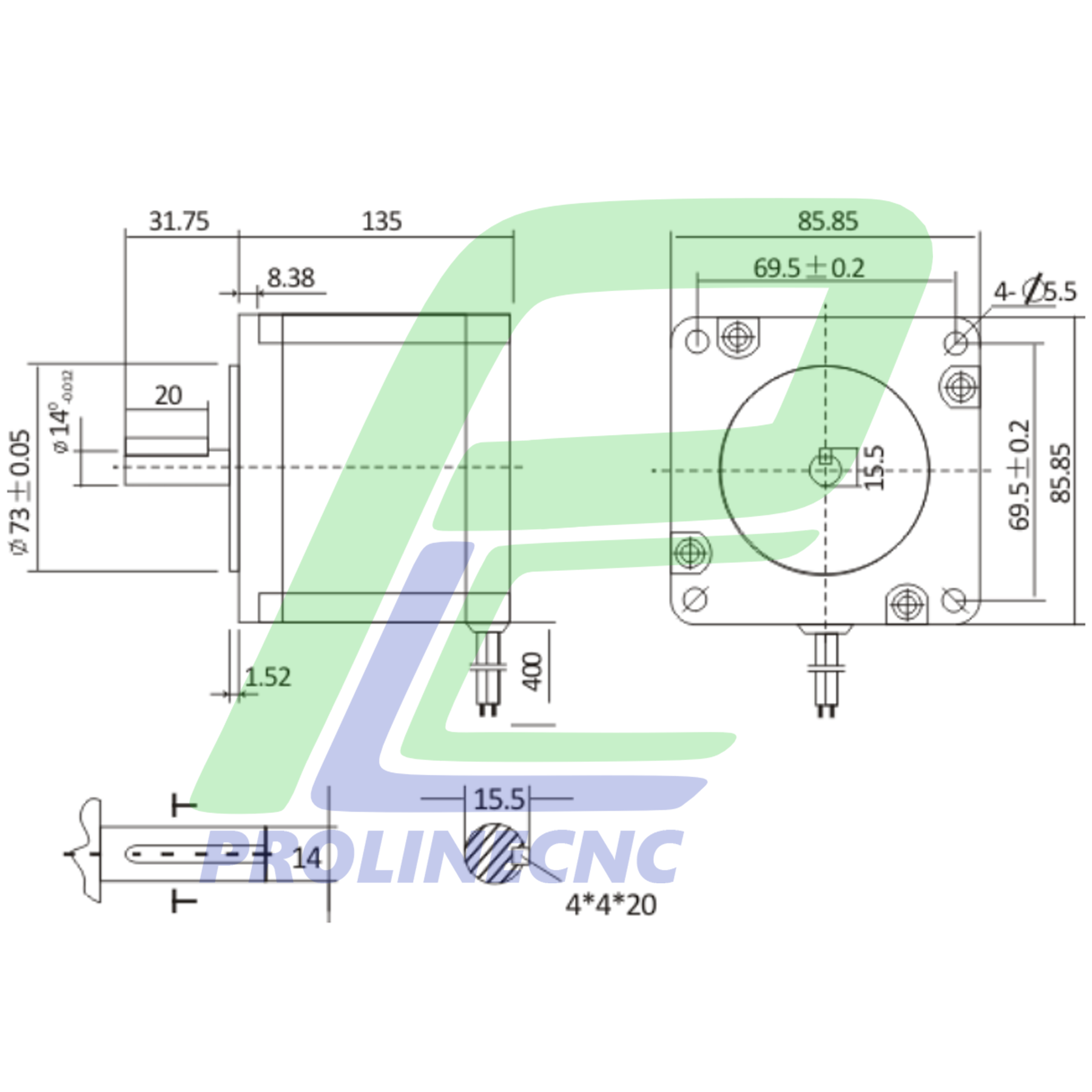

نقشه استپ موتور 68 کیلوگرم سانتی متر سه فاز مدل 863S68H شفت ۱۴ میلی‌متر

استپ موتور سه فاز مدل 863S68H یکی از قدرتمندترین موتورهای استپر در کلاس NEMA 34 است که با گشتاور بالا، دقت حرکتی عالی و عملکرد پایدار برای کاربردهای صنعتی سنگین طراحی شده است. حرف H در انتهای مدل نشان‌دهنده‌ی نسخه High Torque (گشتاور بالا) و Heavy Duty (صنعتی سنگین‌کار) این موتور است که آن را برای کارهای مداوم و محیط‌های سخت صنعتی ایده‌آل می‌کند.



 مشخصات فنی مهم استپ موتور 68 کیلوگرم سانتی متر سه فاز

مدل: 863S68H

نوع موتور: استپر سه‌فاز (3 Phase Stepper)

سایز فریم: 86x86 نما 34

قطر شفت: 14 میلی‌متر

گشتاور نامی: حدود 6.8 تا 7.5 نیوتن‌متر

جریان نامی: 2.3 آمپر

تعداد سیم‌ها: 3 فاز – 6 یا 8 سیم (بسته به برند)

زاویه استپ: 1.2 درجه

طول موتور: حدود 135 میلی‌متر

نوع شفت: تک‌سرباز یا دوطرفه (اختیاری بسته به مدل)



 کاربرد  استپ موتور 68 کیلوگرم سانتی متر سه فاز در صنعت

استپ موتور سه‌فاز 863S68H در پروژه‌هایی استفاده می‌شود که نیاز به گشتاور بالا، دقت زیاد و پایداری در دورهای پایین دارند، از جمله:

دستگاه‌های CNC چوب، سنگ و فلز

ماشین‌آلات پلاسما و لیزر

دستگاه‌های بسته‌بندی و پرکن

پرینترهای سه‌بعدی صنعتی

ماشین‌های اتوماسیون و رباتیک سنگین



 پارامترهای حائز اهمیت  استپ موتور 68 کیلوگرم سانتی متر سه فاز

گشتاور و جریان مصرفی موتور

استپ درایو پیشنهادی 3DM683, 3DM580, 3DM883,

نوع کوپلینگ و بال اسکرو مورد استفاده

ولتاژ تغذیه و دمای کاری محیط



 نکات مهم در انتخاب  استپ موتور 68 کیلوگرم سانتی متر سه فاز

همیشه درایوری انتخاب کنید که حداقل ۱۰٪ جریان بالاتر از جریان موتور پشتیبانی کند.

از تهویه مناسب در تابلو برق برای جلوگیری از افزایش دما استفاده کنید.

برای نصب دقیق از یاتاقان و کوپلینگ مناسب با شفت ۱۴ میلی‌متر بهره بگیرید.



 مزایای  استپ موتور 68 کیلوگرم سانتی متر سه فاز

گشتاور بسیار بالا (نسخه H نسبت به معمولی حدود ۱۰ تا ۱۵٪ قوی‌تر است)

عمر طولانی و قابلیت کار مداوم

لرزش و نویز کمتر نسبت به موتورهای دو فاز

دقت حرکتی بالا و سازگاری با کنترلرهای صنعتی



 معایب  استپ موتور 68 کیلوگرم سانتی متر سه فاز

نیاز به درایور سه‌فاز مخصوص

وزن و ابعاد بیشتر نسبت به موتورهای دو فاز

قیمت بالاتر نسبت به مدل‌های کوچک‌تر



 نحوه عملکرد استپ موتور 68 کیلوگرم سانتی متر سه فاز

استپ موتور سه فاز 863S68H با دریافت پالس‌های دیجیتال از درایو مخصوص خود، در هر پله ۱.۲ درجه چرخش انجام می‌دهد.

به دلیل وجود سه فاز مغناطیسی، نیروی محرکه به صورت یکنواخت‌تری در تمام دوران توزیع شده و حرکت موتور بدون لرزش و با دقت بسیار بالا انجام می‌شود — ویژگی‌ای که آن را برای دستگاه‌های CNC و پوزیشنینگ دقیق ایده‌آل می‌کند.



 نکات مهم در انتخاب استپ موتور 68 کیلوگرم سانتی متر سه فاز

نوع درایو سه‌فاز (سازگار با ولتاژ و جریان موتور)

ابعاد نصب و سایز فلنج 86x86  ( نما 34)

گشتاور مورد نیاز محور یا میز حرکتی

انتخاب شفت و کوپلینگ متناسب با نوع بار

استفاده از کابل‌های شیلددار برای کاهش نویز محیطی



 قیمت‌  استپ موتور 68 کیلوگرم سانتی متر سه فاز

قیمت استپ موتور سه‌فاز بر اساس برند، کیفیت ساخت، گشتاور واقعی، دقت حرکتی و خدمات گارانتی تعیین می‌شود.

برندهایی مانند Leadshine و Mash در بازار ایران از پرفروش‌ترین برندهای این مدل هستند.



 نکات مهم در خرید استپ موتور 68 کیلوگرم سانتی متر سه فاز

اطمینان از سه‌فاز بودن درایو انتخابی

بررسی سازگاری مکانیکی با سیستم CNC یا ربات

خرید از فروشگاه معتبر با گارانتی و پشتیبانی فنی

توجه به برند معتبر جهت دقت و طول عمر بالاتر



 مراقبت و نگهداری استپ موتور 68 کیلوگرم سانتی متر سه فاز

جلوگیری از افزایش دمای موتور با تهویه مناسب

بررسی منظم اتصالات و سوکت‌ها

خودداری از اعمال ضربه یا بار شعاعی زیاد بر شفت

نگهداری در محیط خشک و بدون رطوبت برای جلوگیری از اکسید شدن سیم‌پیچ‌ها



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه استپ موتور 68 کیلوگرم سانتی متر سه فاز

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی استپ موتور 68 کیلوگرم سانتی متر سه فاز

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.



استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور استپ موتور ۰.۳ تا ۲ نیوتن‌متر (نما 17 / نما 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور استپ موتور ۲ تا ۱۰ نیوتن‌متر (نما 23 / نما 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور 68 کیلو لیدشاین leadshine، استپ موتور 68 کیلو پریموپال Primopal، استپ موتور 68 کیلو اچ کیو ام HQM، استپ موتور 68 کیلو سی دبلیو CW، استپ موتور 68 کیلو مش MASH، استپ موتور 68 کیلو ان جی NG و.....

ویژگی‌ها: این استپ موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور استپ موتور ۱۰ تا ۳۰ نیوتن‌متر (نما 34 / نما 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این استپ موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور استپ موتور ۳۰ تا ۵۰ نیوتن‌متر (نما 42 / نما  52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal،استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
