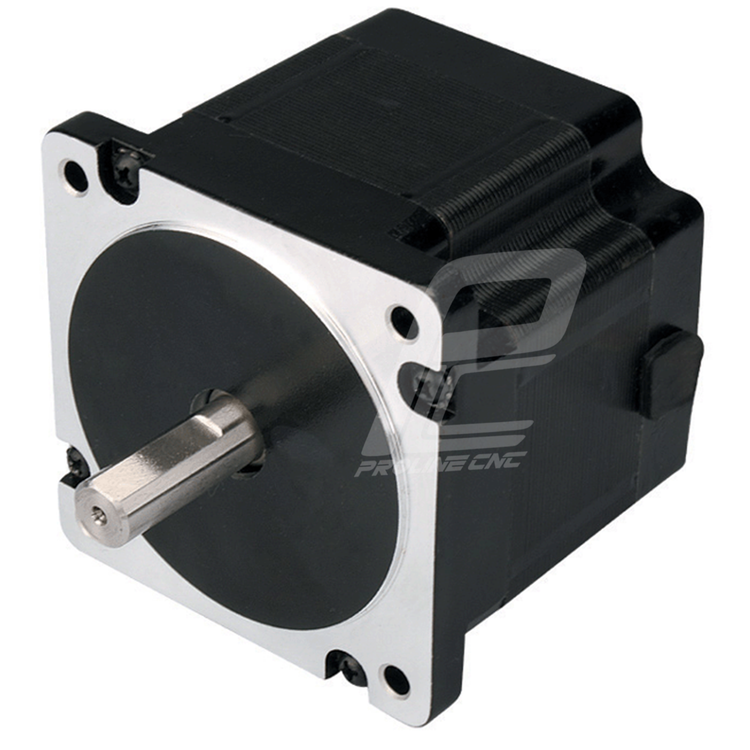

استپ موتور 22 کیلوگرم مدل 863S22 ، سه فاز، گشتاور 2.2nm ، نما 23 ، برند مش

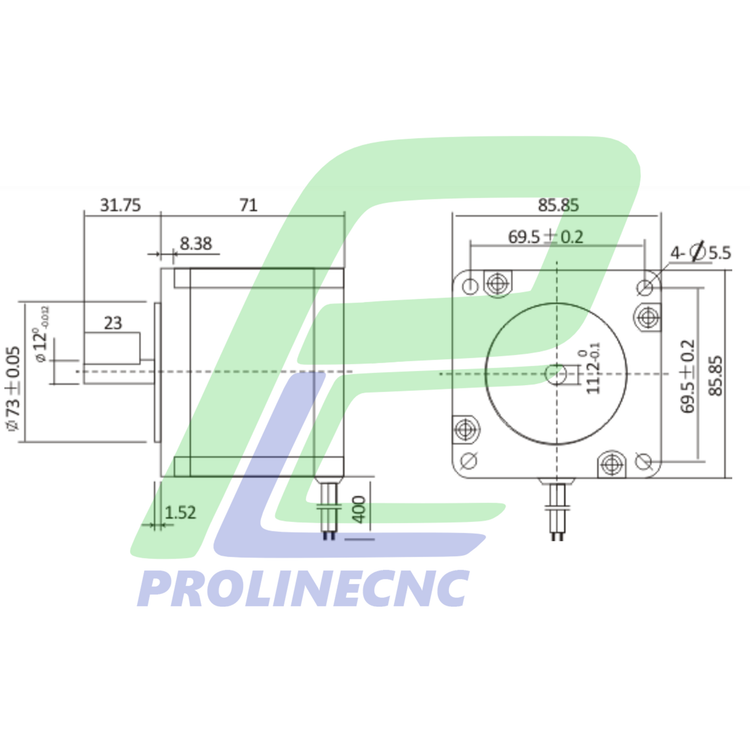

نقشه استپ موتور 22 کیلوگرم سانتی متر سه فاز نما 34  مدل 863S22 شفت ۱۴ میلی‌متر

استپ موتور 22 کیلو سه فاز یکی از پرکاربردترین موتورهای سه‌فاز سری 86 است که با طراحی دقیق، حرکت نرم و بدون لرزش، و دقت بالا در موقعیت‌یابی، گزینه‌ای ایده‌آل برای دستگاه‌های CNC، ربات‌های صنعتی و ماشین‌آلات خودکار محسوب می‌شود.

این موتور با شفت ۱۴ میلی‌متری و ساختار سه‌فاز هیبریدی، در پروژه‌هایی که نیاز به پایداری حرکتی بالا و عملکرد طولانی‌مدت دارند، عملکردی کاملاً قابل اطمینان ارائه می‌دهد.



 کاربرد استپ موتور 22 کیلوگرم سانتی متر سه فاز در صنعت

استپ موتور سه فاز 863S22 در صنایع مختلف مورد استفاده قرار می‌گیرد، از جمله:

دستگاه‌های CNC سه و چهار محور

ماشین‌آلات برش و فرز چوب، آلومینیوم و پلکسی

دستگاه‌های حکاکی لیزر و پلاسما

سیستم‌های پوزیشنینگ دقیق و مکانیزم‌های رباتیک

دستگاه‌های بسته‌بندی و تجهیزات اتوماسیون صنعتی



 پارامترهای فنی مهم استپ موتور استپ موتور 22 کیلوگرم سانتی متر سه فاز

نوع موتور استپ موتور سه فاز هیبریدی

زاویه گام ۱.۲ درجه

گشتاور نامی حدود ۲.۲ نیوتن‌متر

جریان نامی ۴.۵ تا ۵ آمپر

ولتاژ کاری ۲۴ تا ۵۰ ولت DC

قطر شفت ۱۴ میلی‌متر

طول موتور حدود ۷۰ تا ۸۰ میلی‌متر

سایز فلنج 86x86 نما 34

تعداد سیم ۶ یا ۹ سیم (بسته به مدل)

نوع اتصال دلتا (Δ) یا ستاره (Y)

استپ درایو پیشنهادی 3DM683, 3DM580, 3DM883,



 مزایای استپ موتور 22 کیلوگرم سانتی متر سه فاز

حرکت بسیار نرم و بدون لرزش در سرعت‌های بالا

گشتاور یکنواخت‌تر در مقایسه با مدل‌های دو فاز

کاهش نویز و ارتعاش مکانیکی

دقت بالا در موقعیت‌یابی و تکرارپذیری

مناسب برای کارکرد مداوم صنعتی و سیستم‌های حساس



 معایب استپ موتور 22 کیلوگرم سانتی متر سه فاز

نیاز به استپ درایو سه‌فاز مخصوص (مثل 3DM683)

سیم‌کشی و تنظیمات پیچیده‌تر نسبت به دو فاز

قیمت کمی بالاتر به دلیل ساختار حرفه‌ای‌تر



 نحوه عملکرد استپ موتور 22 کیلوگرم سانتی متر سه فاز

استپ موتور سه فاز 863S22 با دریافت پالس‌های دیجیتال از درایو مخصوص خود، در هر پله ۱.۲ درجه چرخش انجام می‌دهد.

به دلیل وجود سه فاز مغناطیسی، نیروی محرکه به صورت یکنواخت‌تری در تمام دوران توزیع شده و حرکت موتور بدون لرزش و با دقت بسیار بالا انجام می‌شود — ویژگی‌ای که آن را برای دستگاه‌های CNC و پوزیشنینگ دقیق ایده‌آل می‌کند.



 نکات مهم در انتخاب استپ موتور سه فاز 22کیلوگرم سانتی متر

نوع درایو سه‌فاز (سازگار با ولتاژ و جریان موتور)

ابعاد نصب و سایز فلنج (نما34)

گشتاور مورد نیاز محور یا میز حرکتی

انتخاب شفت و کوپلینگ متناسب با نوع بار

استفاده از کابل‌های شیلددار برای کاهش نویز محیطی



 قیمت‌  استپ موتور 22 کیلوگرم سانتی متر سه فاز

قیمت استپ موتور سه‌فاز بر اساس برند، کیفیت ساخت، گشتاور واقعی، دقت حرکتی و خدمات گارانتی تعیین می‌شود.

برندهایی مانند استپ موتور لیدشاین Leadshine و Mash در بازار ایران از پرفروش‌ترین برندهای این مدل هستند.



 نکات مهم در خرید استپ موتور 22 کیلوگرم سانتی متر سه فاز

اطمینان از سه‌فاز بودن درایو انتخابی

بررسی سازگاری مکانیکی با سیستم CNC یا ربات

خرید از فروشگاه معتبر با گارانتی و پشتیبانی فنی

توجه به برند معتبر جهت دقت و طول عمر بالاتر



 مراقبت و نگهداری استپ موتور 22 کیلوگرم سانتی متر سه فاز

جلوگیری از افزایش دمای موتور با تهویه مناسب

بررسی منظم اتصالات و سوکت‌ها

خودداری از اعمال ضربه یا بار شعاعی زیاد بر شفت

نگهداری در محیط خشک و بدون رطوبت برای جلوگیری از اکسید شدن سیم‌پیچ‌ها



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه استپ موتور 22 کیلوگرم سانتی متر سه فاز

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی استپ موتور 22 کیلوگرم سانتی متر سه فاز

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.



استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور استپ موتور ۰.۳ تا ۲ نیوتن‌متر (نما 17 / نما 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور استپ موتور ۲ تا ۱۰ نیوتن‌متر (نما 23 / نما 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور 22 کیلو لیدشاین leadshine، استپ موتور 22 کیلو پریموپال Primopal، استپ موتور 22 کیلو اچ کیو ام HQM، استپ موتور 22 کیلو سی دبلیو CW، استپ موتور 22 کیلو مش MASH، استپ موتور 22 کیلو ان جی NG و.....

ویژگی‌ها: این استپ موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور استپ موتور ۱۰ تا ۳۰ نیوتن‌متر (نما 34 / نما 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این استپ موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور استپ موتور ۳۰ تا ۵۰ نیوتن‌متر (نما 42 / نما  52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal،استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.



 چرا از پرولاین سی ان سی خرید کنید؟

تنوع بالا: ارائه انواع استپ‌موتور با گشتاورهای مختلف از برندهای معتبر جهانی.

کیفیت تضمینی: محصولات اصلی و اورجینال با گارانتی معتبر.

مشاوره تخصصی: ارائه مشاوره فنی رایگان برای انتخاب بهترین موتور متناسب با نیاز شما.

خدمات پس از فروش: پشتیبانی فنی و خدمات پس از فروش حرفه‌ای.

ارسال سریع: تحویل سریع و مطمئن محصولات به سراسر کشور.
