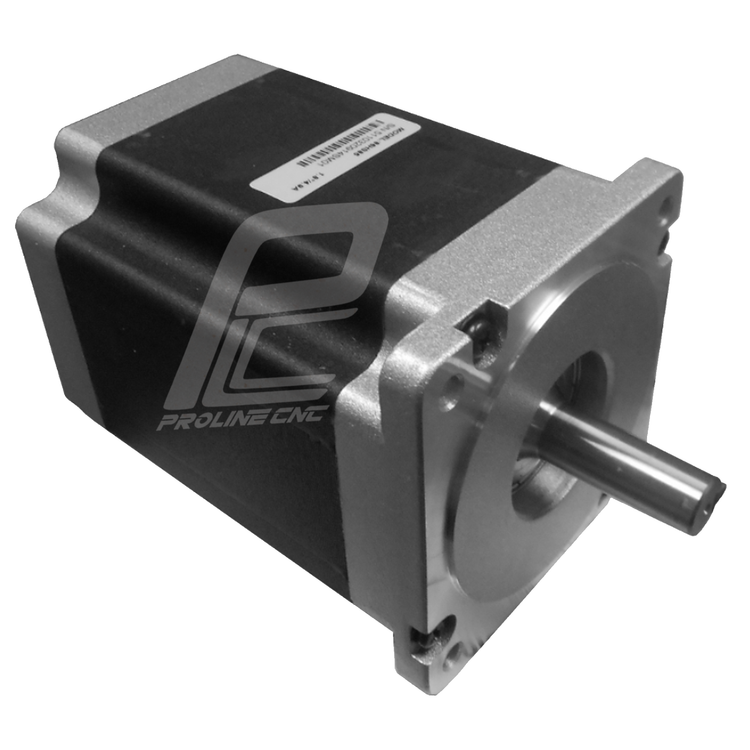

استپ موتور 150 کیلوگرم مدل 110HS150 گشتاور 15nm ، نما 42 ، دو فاز، برند مش

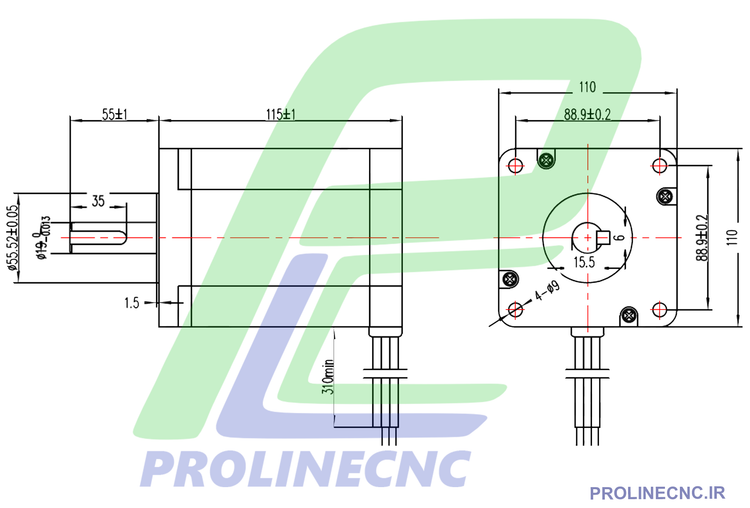

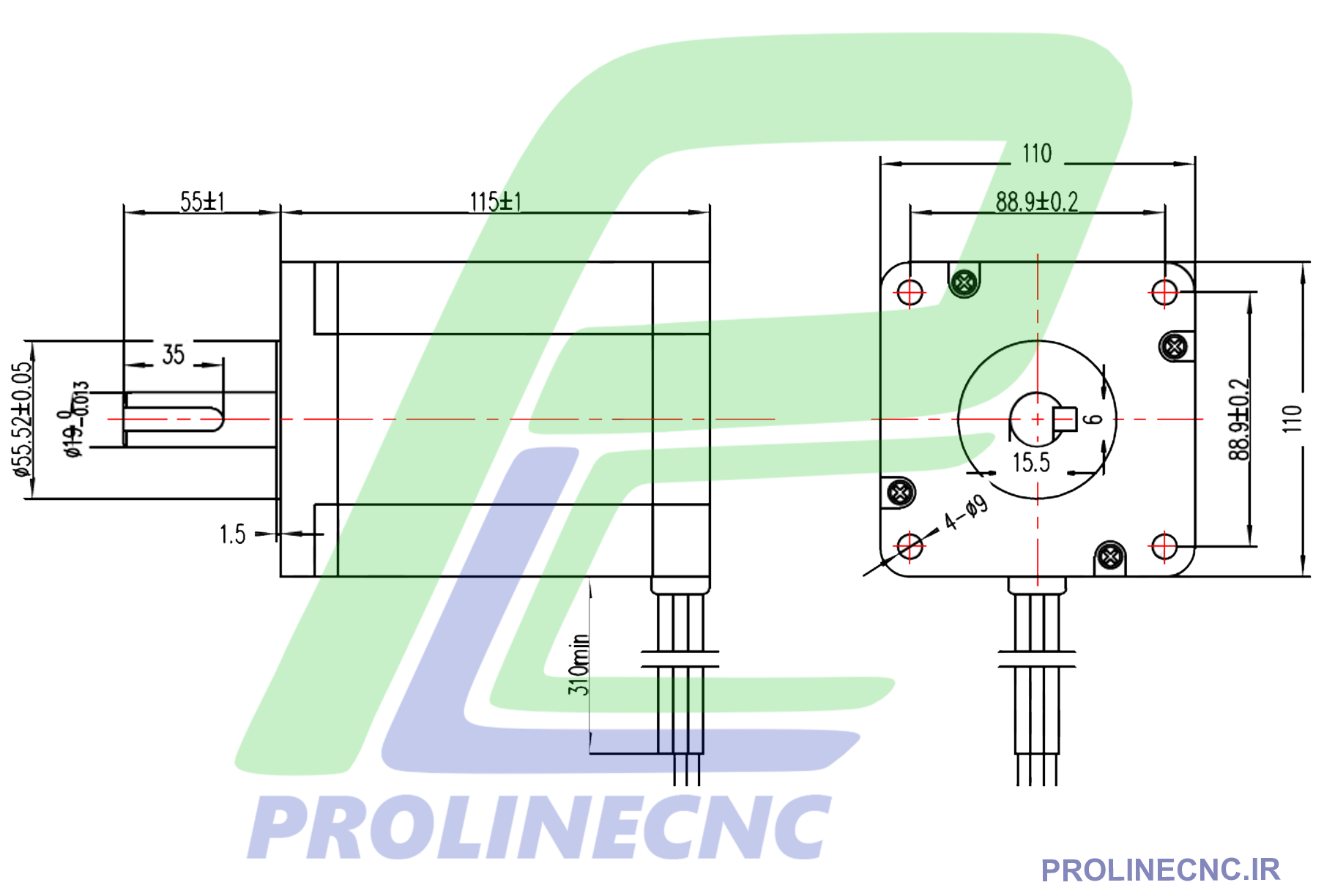

نقشه استپ موتور 150 کیلوگرم سانتی متر مدل  110HS150 شفت ۱۹ میلی‌متر

استپ موتور 150 کیلوگرم سانتی متر از سری نما 42، یکی از قوی‌ترین مدل‌های موجود در دسته استپ موتورهای هیبریدی صنعتی است.

این موتور با طول بدنه 115 میلی‌متر، شفت ۱۹ میلی‌متری و گشتاور بسیار بالا تا حدود 15 نیوتن‌متر طراحی شده و برای ماشین‌آلات بزرگ و دقیق صنعتی انتخابی حرفه‌ای محسوب می‌شود.



 کاربرد استپ موتور 150 کیلوگرم سانتی متر در صنعت

استپ موتور 110HS150 در پروژه‌هایی به کار می‌رود که نیاز به قدرت بالا، دقت زیاد و کنترل موقعیت دقیق دارند، از جمله:

دستگاه‌های CNC سایز بزرگ (فرز، پلاسما، واترجت، برش سنگ، چوب و فلز)

ماشین‌های تزریق پلاستیک و بسته‌بندی صنعتی

سیستم‌های جابجایی دقیق و بالابرهای مکانیکی

خطوط تولید خودکار و تجهیزات اتوماسیون سنگین

ربات‌های صنعتی و سیستم‌های Pick & Place



 پارامترهای فنی مهم استپ موتور 150 کیلوگرم سانتی متر

نوع موتور استپ موتور هیبریدی دو فاز

زاویه پله ۱.۸ درجه

جریان کاری 6 آمپر

گشتاور نگهداری تا 15 نیوتن‌متر

شفت ۱۹ میلی‌متر

طول موتور 115میلی‌متر

سایز فلنج NEMA 110

تعداد سیم‌ها ۴ سیم

نوع استپ درایو پیشنهادی DM2280، DM860A، DM860D یا درایوهای صنعتی ۸–۱۰ آمپر



 مزایای استپ موتور 150 کیلوگرم سانتی متر

گشتاور بسیار بالا برای کاربردهای صنعتی سنگین

حرکت نرم و دقیق با میکرو‌استپ‌های بالا

مناسب برای ماشین‌های CNC با ابعاد بزرگ و میزهای سنگین

طراحی مستحکم و تحمل شرایط سخت کاری



سازگاری با درایوهای قدرتمند لیدشاین و HQM



 معایب استپ موتور 150 کیلوگرم سانتی متر

وزن زیاد (معمولاً بیش از ۵ کیلوگرم)

نیاز به درایو قوی و تغذیه 6تا 8 آمپر

در سرعت‌های بسیار بالا ممکن است کاهش گشتاور مشاهده شود



 نحوه عملکرد استپ موتور 150 کیلوگرم سانتی متر

استپ موتور 110HS150 از نوع دو فاز هیبریدی است و با دریافت پالس از درایو (Pulse/Direction) هر پالس را به حرکت زاویه‌ای دقیق (۱.۸ درجه) تبدیل می‌کند.

در حالت Microstep، حرکت نرم‌تر و بدون لرزش ایجاد می‌شود.



 نکات مهم در انتخاب استپ موتور 150 کیلوگرم سانتی متر

بر اساس وزن و بار مکانیکی محور موتور را انتخاب کنید.

درایو باید حداقل جریان برابر یا کمی بیشتر از جریان نامی موتور داشته باشد.

به طول بدنه، قطر شفت و نوع فلنج (نما 110) هنگام نصب توجه کنید.

استفاده از دمپر یا کوپلینگ انعطاف‌پذیر برای کاهش لرزش توصیه می‌شود.



 قیمت‌ استپ موتور 150 کیلوگرم سانتی متر

قیمت استپ موتور بسته به برند (Leadshine, CW, HQM, Mash)، کشور سازنده، گشتاور واقعی و دقت ساخت متغیر است.

موتورهای برند مش و  لیدشاین معمولاً گران‌تر اما دقیق‌تر و با دوام‌تر هستند.



 نکات مهم در خرید استپ موتور 150 کیلوگرم سانتی متر

خرید از برند معتبر MASH,NG

اطمینان از اورجینال بودن محصول و گارانتی معتبر

بررسی سازگاری موتور با درایو و کنترلر موجود

انتخاب موتور بر اساس نوع دستگاه و محیط کاری صنعتی



 مراقبت و نگهداری استپ موتور 150 کیلوگرم سانتی متر

استفاده از درایو مناسب و جریان کنترل شده برای جلوگیری از گرمایش

نصب در محیط تمیز و بدون گرد و غبار

جلوگیری از ضربه و فشار مستقیم به شفت

سرویس دوره‌ای برای چک کردن اتصالات، شفت و بلبرینگ‌ها



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه استپ موتور 150 کیلوگرم سانتی متر

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی استپ موتور 150 کیلوگرم سانتی متر

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.



استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور استپ موتور ۰.۳ تا ۲ نیوتن‌متر (نما 17 / نما 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور استپ موتور ۲ تا ۱۰ نیوتن‌متر (نما 23 / نما 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور 150 کیلو لیدشاین leadshine، استپ موتور 150 کیلو پریموپال Primopal، استپ موتور 150 کیلو اچ کیو ام HQM، استپ موتور 150 کیلو سی دبلیو CW، استپ موتور 150 کیلو مش MASH، استپ موتور 150 کیلو ان جی NG و.....

ویژگی‌ها: این استپ موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور استپ موتور ۱۰ تا ۳۰ نیوتن‌متر (نما 34 / نما 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این استپ موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور استپ موتور ۳۰ تا ۵۰ نیوتن‌متر (نما 42 / نما  52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal،استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این استپ موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
