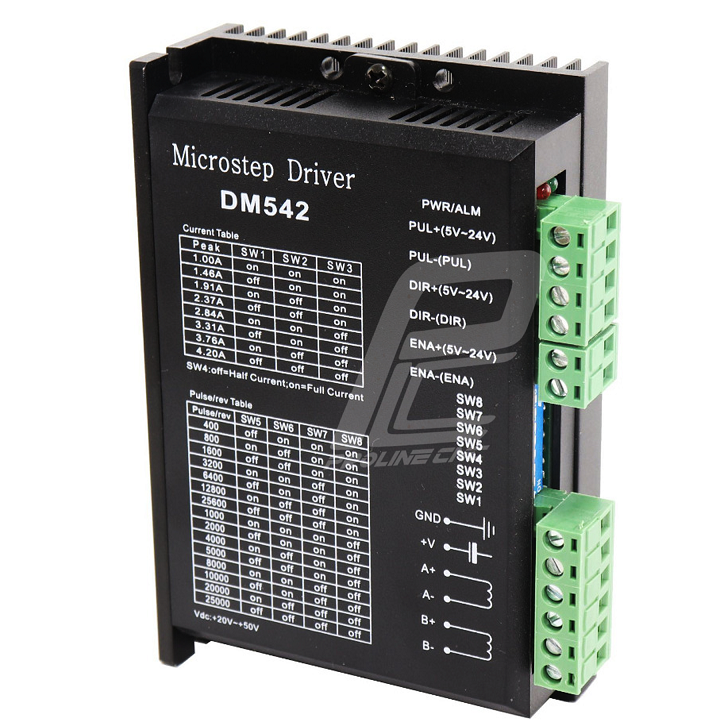

استپ درایو مخصوص موتور 4 تا 45 کیلوگرم مدل DM542 دو فاز 4.2 آمپر برند مش Mash

درایور استپ موتور DM542 – جریان 4.2 آمپر دیجیتال صنعتی

درایور DM542 یکی از محبوب‌ترین و پرفروش‌ترین درایورهای دیجیتال برای کنترل استپ موتورهای دو فاز (2-Phase) است.

این مدل با جریان خروجی تا ۴.۲ آمپر و ولتاژ کاری 20 تا 50 ولت DC، دقت حرکتی بسیار بالا و عملکردی نرم و بدون لرزش را برای انواع ماشین‌آلات CNC و پروژه‌های رباتیک فراهم می‌کند.



 کاربرد استپ درایو DM542 در صنعت

دستگاه‌های CNC رومیزی و نیمه‌صنعتی

پرینترهای سه‌بعدی بزرگ و دستگاه‌های لیزر کاتینگ

ماشین‌آلات بسته‌بندی، برش و لیبل‌زنی

پلاترها، حکاکی و ماشین‌های برش چوب و پلکسی

سیستم‌های موقعیت‌یابی، تسمه و محورهای سبک اتوماسیون



 مشخصات فنی درایور DM542

مدل: DM542

نوع درایور: دیجیتال دو فاز (2-Phase)

ولتاژ کاری: 20 تا 50 ولت DC

جریان خروجی: 1.0 تا 4.2 آمپر (قابل تنظیم با DIP)

نوع موتور سازگار: استپ موتورهای NEMA 17، 23، 24 و 34 سبک

رزولوشن Microstep: از 1 تا 1/256 (قابل تنظیم)

سیگنال ورودی: PUL / DIR / ENA – سطح TTL 5V

ایزولاسیون ورودی: نوری (Opto-Isolated)

حفاظت‌ها: اضافه جریان، ولتاژ زیاد، دمای بیش از حد

نمایشگر وضعیت LED :سبز (Power) / LED قرمز (Alarm)

دمای کاری: 0 تا 70°C

ابعاد تقریبی: 118×75×34 میلی‌متر



 نحوه عملکرد استپ درایو DM542

درایور DM542 با دریافت پالس‌های فرمان از کنترلر (مانند Mach3، DDCS، Radonix، Arduino و...)، جریان دو فاز موتور را به‌صورت دیجیتال تنظیم می‌کند.

با تکنولوژی Microstep دیجیتال، حرکت موتور نرم‌تر و دقیق‌تر انجام می‌شود، لرزش کاهش می‌یابد و گشتاور در سرعت‌های مختلف ثابت می‌ماند.

این ویژگی باعث می‌شود DM542 انتخابی مناسب برای پروژه‌هایی باشد که دقت بالا و عملکرد بی‌صدا اهمیت دارد.



 مزایای استپ درایو DM542

عملکرد نرم، دقیق و بدون لرزش حتی در سرعت پایین

پشتیبانی از رزولوشن بالا تا 1/256 Microstep

سازگار با کنترلرهای صنعتی TTL و PLC

مصرف انرژی پایین و گرمایش کمتر از مدل‌های آنالوگ

حفاظت چندگانه در برابر خطاهای ولتاژ و جریان

ابعاد کوچک و مناسب برای تابلوهای الکترونیکی

نصب و سیم‌کشی آسان با ترمینال‌های مشخص



 معایب استپ درایو DM542

مناسب موتورهای بیش از 4.2 آمپر یا NEMA 42 نیست

نیاز به منبع تغذیه حداقل 36 تا 48 ولت DC با جریان 5 تا 10 آمپر دارد



 پارامترهای حائز اهمیت در انتخاب استپ درایو DM542

1. جریان نامی موتور باید بین ۲ تا ۴.۲ آمپر باشد.

2. ولتاژ منبع تغذیه ترجیحاً ۴۸ ولت DC برای عملکرد بهتر است.

3. نوع فرمان ورودی باید با کنترلر سازگار باشد (۵ ولت TTL).

4. Microstep را متناسب با نیاز دقت دستگاه تنظیم کنید (مثلاً 1/16 یا 1/32).

5. اگر موتور بیش از حد گرم می‌شود، مقدار جریان را با DIP سوئیچ کاهش دهید.



 نکات مهم در خرید استپ درایو DM542

مدل اصلی (Leadshine، Mash یا JFLO) دارای چاپ برجسته و بدنه آلومینیومی باکیفیت است.

نسخه Mash و Leadshine از درایورهای صنعتی تایوانی و چینی درجه‌یک محسوب می‌شوند.

قبل از خرید، از تطابق جریان موتور و درایور اطمینان حاصل کنید.

بهتر است با منبع تغذیه 48VDC و کابل شیلددار استفاده شود.



 قیمت درایور DM542

قیمت درایور DM542 بسته به برند و کیفیت ساخت معمولاً بین

۱.۴ تا ۲.۵ میلیون تومان متغیر است.

مدل‌های Mash و Leadshine اصلی عملکرد بسیار پایداری در کار مداوم دارند.



 مراقبت و نگهداری

از نصب درایور روی سطح فلزی با تهویه مناسب اطمینان حاصل کنید.

کابل‌های موتور و سیگنال را از هم جدا عبور دهید تا نویز کاهش یابد.

در زمان روشن بودن برق، به هیچ وجه کابل موتور را جدا نکنید.

از فن تابلو برای جلوگیری از افزایش دما استفاده شود.

گرد و غبار روی هیت‌سینک را به‌صورت دوره‌ای پاک کنید.



 مشکلات متداول و راه‌حل‌ها



 جمع‌بندی

درایور DM542 با جریان 4.2 آمپر، یکی از مطمئن‌ترین انتخاب‌ها برای کنترل استپ موتورهای صنعتی سبک و نیمه‌سنگین است.

این مدل با عملکرد دقیق، صدای کم، طول عمر بالا و سازگاری گسترده با کنترلرهای CNC، در پروژه‌های اتوماسیون، پرینتر سه‌بعدی و ماشین‌های حکاکی چوب و فلز بسیار پرکاربرد است.





استپ‌درایوهای CNC و صنعتی در بازار ایران

 جریان خروجی ۲ تا ۳.۵ آمپر (درایوهای نما 17 و نما 23 – NEMA 17 و NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، پلاترها، CNCهای رومیزی و ماشین‌های حکاکی سبک.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal، NG و ...

ویژگی‌ها: درایوهای سبک با عملکرد دقیق، نویز کم، پشتیبانی از میکرواستپ بالا (تا 256) و مناسب برای کنترل نرم و بی‌لرزش محورهای سبک.

مدل‌های رایج: TB6600، DM420، DM442، DM556  MICROSTEP میکرو استپ



 جریان خروجی ۴ تا ۶ آمپر (درایوهای نیمه‌صنعتی نما 23 و نما 34  – NEMA 23 و NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC متوسط، دستگاه‌های برش و حکاکی چوب و پلکسی، دستگاه‌های پیک‌ان‌پلیس و خطوط اتوماسیون نیمه‌صنعتی.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal، NG

ویژگی‌ها: پشتیبانی از رزولوشن بالا تا 51200 پله، کنترل نرم حرکتی و قابلیت تنظیم جریان و میکرواستپ با DIP Switch.

مدل‌های رایج: DM542، DM556، DM556D، DM556A



 جریان خروجی ۶ تا ۸.۵ آمپر (درایوهای صنعتی – NEMA 34 و NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های برش لیزر و واترجت، خطوط بسته‌بندی و سیستم‌های رباتیک صنعتی.

برندهای موجود: Leadshine، CW، HQM، MASH، Primopal

ویژگی‌ها: پشتیبانی از جریان بالا و فرکانس پالس تا 200kHz، عملکرد پایدار، دقت بالا و حفاظت در برابر اضافه‌جریان و اضافه‌ولتاژ.

مدل‌های رایج: DM860، DM860A، DM860D، DM2280



 جریان خروجی بالای ۸.۵ آمپر (درایوهای Heavy Duty صنعتی)

کاربردها: مناسب برای ماشین‌آلات بزرگ CNC، ربات‌های صنعتی با بار سنگین، دستگاه‌های قالب‌سازی و اتوماسیون خطوط تولید.

برندهای موجود: Leadshine، CW، MASH، Primopal

ویژگی‌ها: تحمل بارهای بالا، قابلیت خنک‌سازی مؤثر، عملکرد دقیق در سرعت‌های پایین و بالا، و پشتیبانی از موتورهای گشتاور بالا تا ۵۰ نیوتن‌متر.

مدل‌های رایج: DM2280، DM1180، DM860A
