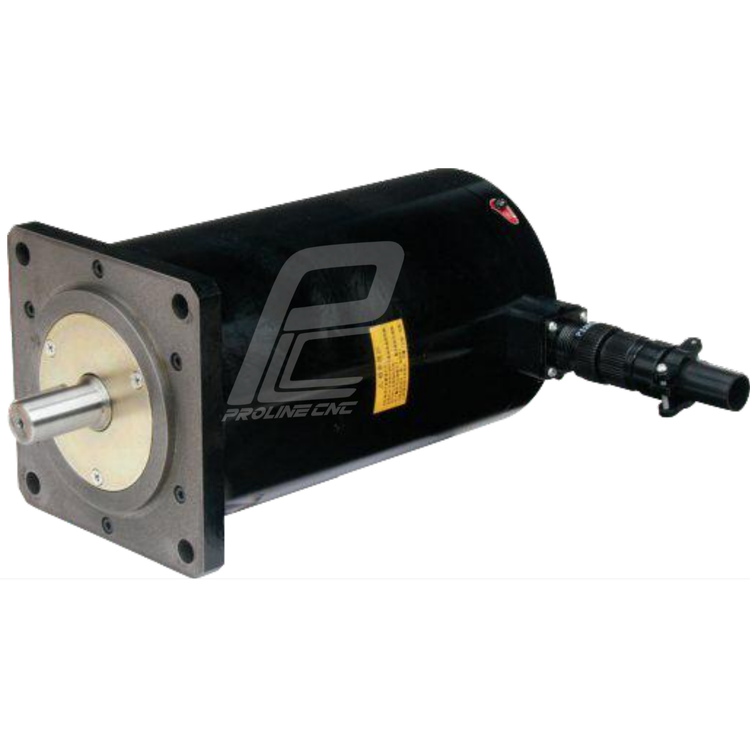

استپ موتور سی ان سی 270 کیلوگرم بر سانتی متر نما 51 برند لیدشاین مدل 130HS27

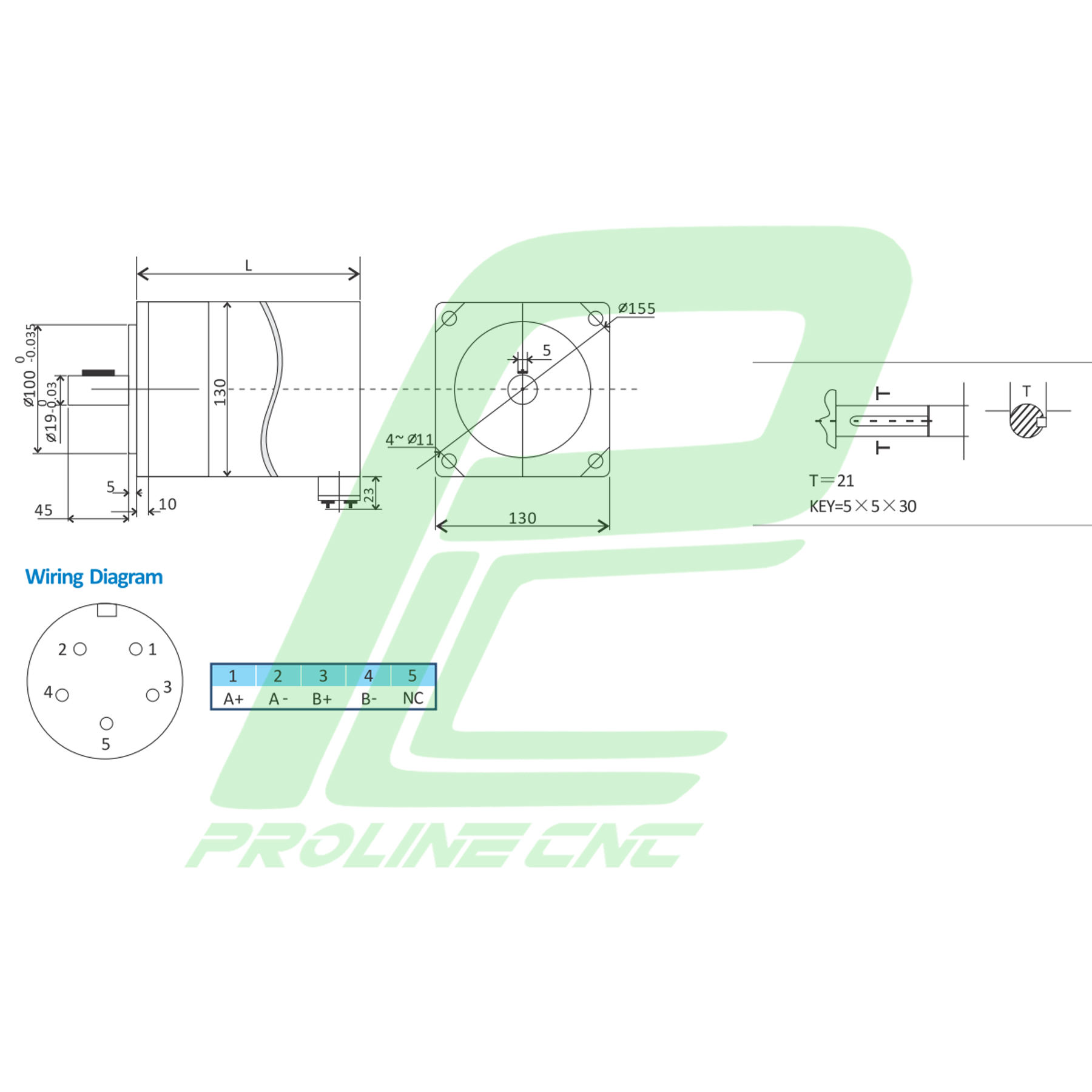

نقشه استپ موتور 130HS27 شفت ۱۹ میلی‌متر | Step Motor 130HS27 NEMA 51 برند Leadshine

 تفاوت استپ موتور 130HS27 با سایر مدل‌ها

استپ موتور 130HS27 از سری استپ‌موتورهای قدرت‌بالا (High Torque) است که در دسته NEMA 51 قرار می‌گیرد. این موتور با گشتاور بالا (معمولاً در محدوده 27 تا 30 نیوتن‌متر)، برای کاربردهای سنگین صنعتی طراحی شده است.

تفاوت اصلی آن با مدل‌های پایین‌تر مثل 86HS120 یا 110HS200 در ابعاد بزرگ‌تر، شفت ضخیم‌تر، توان بالاتر و قابلیت تحمل بارهای سنگین‌تر است. این ویژگی‌ها باعث می‌شود در سیستم‌هایی که نیاز به دقت بالا و قدرت زیاد دارند، عملکرد پایدارتر و طول عمر بیشتری ارائه دهد.



 کاربرد استپ موتور 130HS27در صنعت

استپ موتور 130HS27 به دلیل قدرت و دقت بالا، در صنایع زیر به‌کار می‌رود:

ماشین‌آلات CNC صنعتی بزرگ (فرز، تراش و روترهای فلز)

اتوماسیون صنعتی و خطوط تولید سنگین

دستگاه‌های پلاسمابر و واترجت

ماشین‌های بسته‌بندی سنگین، نوار نقاله‌ها و پرس‌ها

سیستم‌های حرکتی دقیق با بار زیاد مثل محورهای Z در دستگاه‌های بزرگ CNC



 پارامترهای حائز اهمیت در استپ موتور 130HS27

گشتاور نامی: حدود 27 نیوتن‌متر

قطر بدنه: 130 میلی‌متر

شفت: معمولاً 19 یا 24 میلی‌متر (بسته به برند)

جریان نامی: حدود 8 تا 10 آمپر

تعداد فاز: دو فاز (2 Phase)

زاویه استپ: 1.8 درجه

تعداد سیم: معمولاً 8 سیم جهت سری یا موازی بستن



 نکات مهم در انتخاب استپ موتور 130HS27

1. بررسی گشتاور موردنیاز محور پیش از انتخاب موتور

2. تطابق جریان و ولتاژ موتور با درایور استپ موتور مناسب (مثلاً مدل‌های سری Leadshine 2DM860H یا HSS1108)

3. توجه به نوع بار – اینرسی بالا یا پایین

4. بررسی دمای کاری و تهویه مناسب در تابلو برق

5. اطمینان از کوپلینگ و پایه‌نگهدار (Bracket) مناسب برای سایز 130



 مزایای استپ موتور 130HS27

 گشتاور بسیار بالا و دقت حرکتی عالی

 عملکرد بدون نویز و لرزش در سرعت‌های پایین

 دوام بالا در محیط‌های صنعتی

 سازگاری با اکثر درایورهای لیدشاین، مش (MASH) و پریموپال (Primopal)

 مناسب برای کاربردهای مداوم و سنگین



 معایب استپ موتور 130HS27

 وزن و ابعاد بزرگ‌تر نسبت به مدل‌های کوچکتر

 نیاز به درایور با توان بالا (قیمت بیشتر)

 مصرف انرژی بالاتر



 نحوه عملکرد استپ موتور 130HS27

استپ موتور 130HS27 با ارسال پالس‌های متوالی از درایور حرکت می‌کند. هر پالس باعث چرخش 1.8 درجه‌ای روتور می‌شود. با کنترل دقیق تعداد پالس‌ها، موقعیت محور با دقت بالا تعیین می‌شود. در سیستم‌های CNC، کنترلر با ارسال فرمان به درایور، حرکت هم‌زمان چند محور را تنظیم می‌کند.



 نحوه انتخاب استپ موتور 130HS27

برای انتخاب این موتور باید:

1. گشتاور و سرعت محور را محاسبه کنید.

2. ولتاژ تغذیه و جریان مجاز درایور را بسنجید.

3. سایز و طول شفت موتور را با کوپلینگ و پایه تطبیق دهید.

4. اگر سیستم نیاز به بازخورد دقیق دارد، از نسخه انکودردار (130HS27-BZ) استفاده کنید.



 نکات مهم در خرید استپ موتور 130HS27

از فروشندگان معتبر مانند ProlineCNC یا نمایندگی‌های رسمی Leadshine و MASH خرید کنید.

حتماً برگه مشخصات فنی و تست موتور را بررسی کنید.

مطمئن شوید موتور اورجینال و دارای گارانتی رسمی است.



 قیمت‌ استپ موتور 130HS27

قیمت استپ موتور 130HS27 بسته به برند (مثلاً لیدشاین، مش یا پریموپال) و وجود انکودر متفاوت است.

در حال حاضر، این مدل در محدوده ۵ تا ۹ میلیون تومان عرضه می‌شود (بسته به نوسان بازار ارز و برند).

برای قیمت دقیق، بهتر است از پشتیبانی فنی فروشگاه ProlineCNC استعلام بگیرید.



 مراقبت و نگهداری استپ موتور

از قرار دادن موتور در محیط‌های مرطوب و گردوغباردار خودداری کنید.

هر ۶ ماه اتصالات سیم‌ها و کانکتور را بررسی کنید.

از تهویه مناسب در تابلو برق اطمینان حاصل کنید.

از روغن‌کاری یا باز کردن بدنه موتور خودداری کنید (ضمانت را باطل می‌کند).



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.



استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
