استپ موتور 280 کیلوگرم سانتی متر CNC مدل 110CM28 شفت 19mm دو فاز نما 42 برند لیدشاین Leadshine

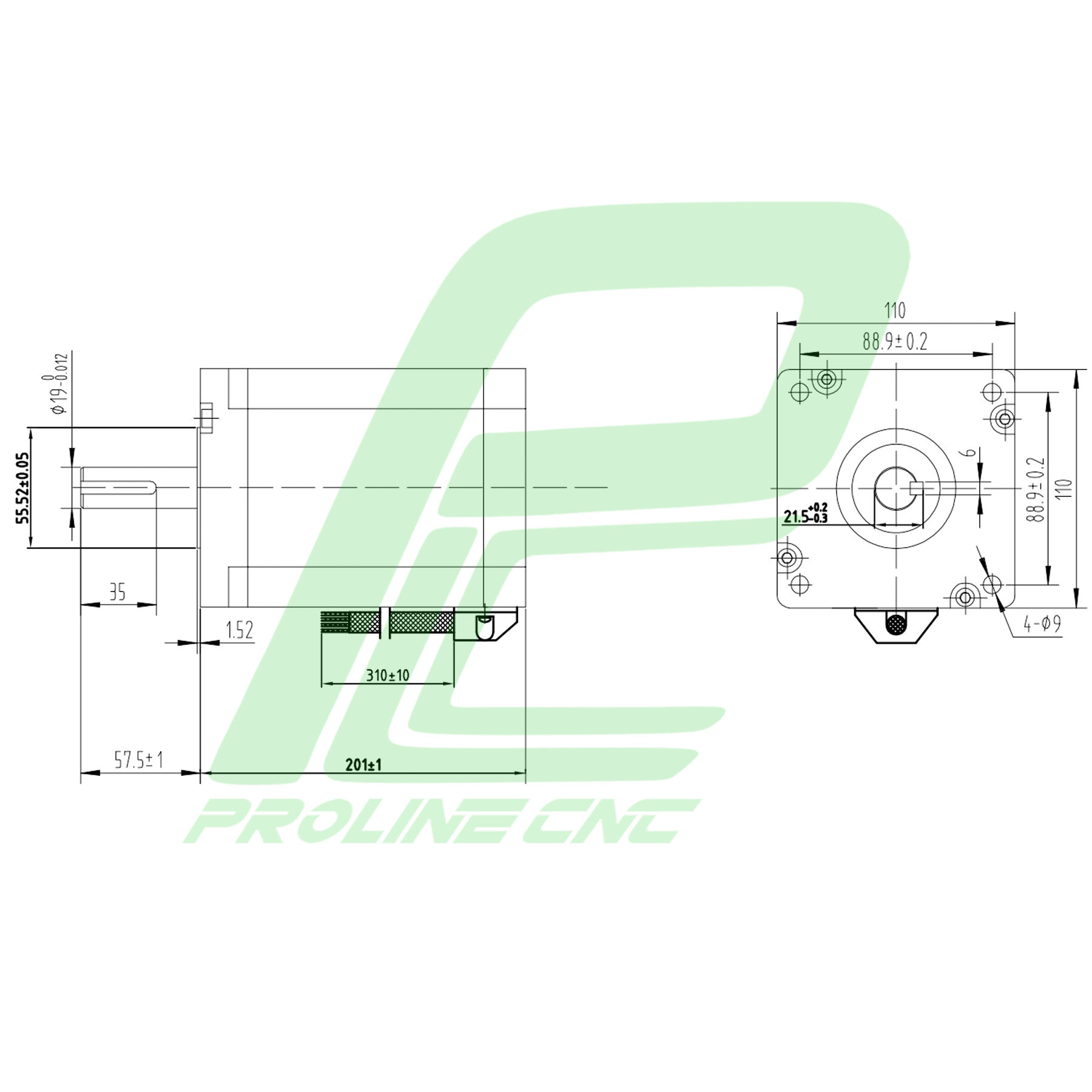

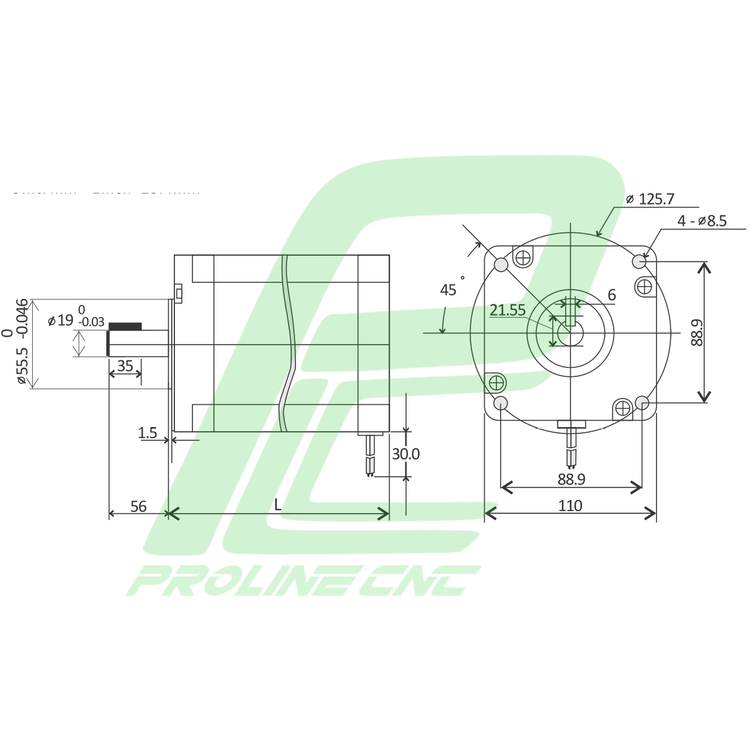

نقشه استپ موتور 110CM28 شفت ۱۹ میلی‌متر | Step Motor 110CM28 NEMA 42 برند Leadshine

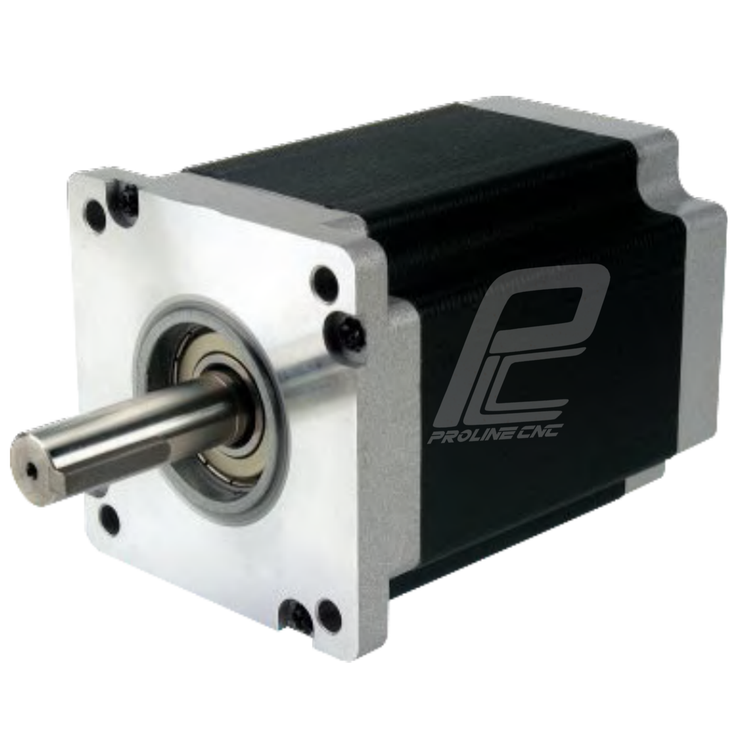

استپ موتور 110CM28یکی از قدرتمندترین و حجیم‌ترین مدل‌های سری NEMA 42 است که برای کارهای فوق‌سنگین صنعتی طراحی شده.

این موتور با طول 201 میلی‌متر، شفت ۱۹ میلی‌متری و گشتاور نگهداری بالا تا 35 نیوتن‌متر، انتخابی ایده‌آل برای دستگاه‌هایی است که نیاز به دقت، قدرت و پایداری بسیار زیاد دارند.

 کاربرد در صنعت



استپ موتور 110CM28 در صنایع زیر کاربرد گسترده دارد:

دستگاه‌های CNC صنعتی بزرگ (فرز فلزات سنگین، سنگ، چوب، پلاسما و واترجت)

ماشین‌های تزریق پلاستیک و سیستم‌های بسته‌بندی حجیم

پرس‌های صنعتی، ماشین‌های تراش و فرز اتوماتیک

ربات‌های صنعتی بزرگ، خطوط تولید خودکار و سیستم‌های موقعیت‌یابی دقیق

دستگاه‌های لیفت، حمل بار، درایوهای خطی سنگین و مکانیزم‌های پیچ و مهره قدرتی



 پارامترهای فنی و مهم استپ موتور 110CM28

نوع موتور استپ موتور هیبریدی دو فاز

زاویه پله ۱.۸ درجه

جریان نامی 6.5 آمپر

گشتاور خروجی حدود 33 نیوتن‌متر

طول بدنه 201 میلی‌متر

قطر شفت ۱۹ میلی‌متر

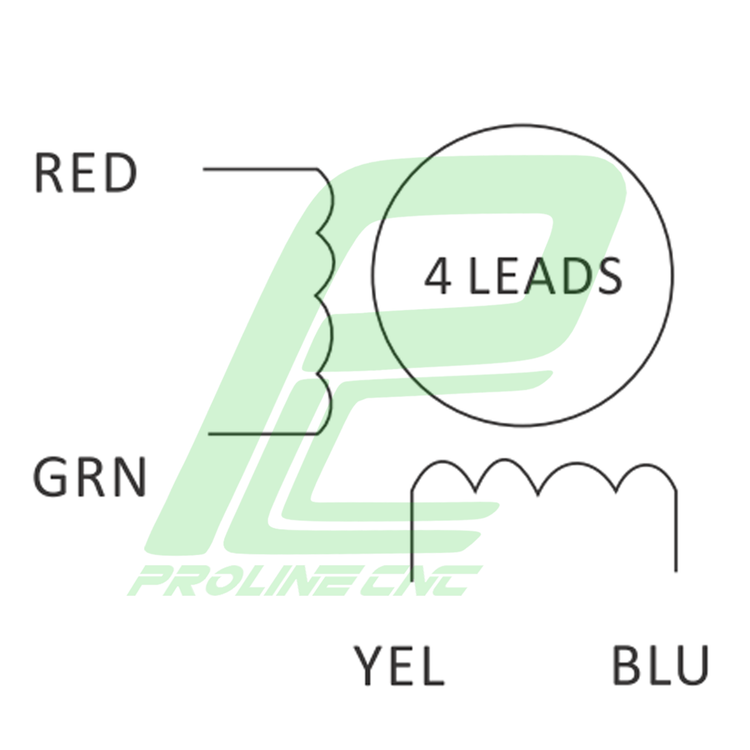

نوع اتصال سیم ۴سیم

سایز فلنج NEMA 42

درایو پیشنهادی DM2280، DM860A یا درایوهای صنعتی ۸ تا ۱۰ آمپر

ولتاژ کاری توصیه‌شده ۶۰ تا ۱۰۰ ولت DC



 مزایای  استپ موتور 110CM28

گشتاور فوق‌العاده بالا برای بارهای سنگین

حرکت نرم و کنترل‌پذیر حتی در سرعت‌های پایین

طراحی صنعتی مقاوم با بلبرینگ‌های بادوام

سازگار با انواع درایوهای لیدشاین، HQM، CW، و MASH

دقت بالا در کنترل موقعیت برای سیستم‌های دقیق CNC



 معایب  استپ موتور 110CM28

وزن زیاد (حدود ۸–۹ کیلوگرم)

نیاز به درایو و منبع تغذیه قوی

افزایش حرارت در زمان عملکرد طولانی با بار بالا

ابعاد بزرگ که در برخی دستگاه‌ها محدودیت نصب ایجاد می‌کند



 نحوه عملکرد  استپ موتور 110CM28



استپ موتور 110CM28 از نوع دو فاز هیبریدی با زاویه گام ۱.۸ درجه است.

با دریافت هر پالس از درایو، موتور به اندازه ۱.۸ درجه می‌چرخد و در حالت Microstep می‌تواند حرکتی بسیار نرم و دقیق ایجاد کند.

درایوهایی مانند DM2280 با فرکانس پالس بالا، کنترل دقیق و بدون لرزش را برای این موتور فراهم می‌کنند.



 نکات مهم در انتخاب  استپ موتور 110CM28

بر اساس نوع دستگاه، گشتاور مورد نیاز و وزن محور حرکتی موتور را انتخاب کنید.

توجه به ابعاد موتور (طول201 میلی‌متر) و فضای نصب الزامی است.

استفاده از درایو مناسب با جریان حداقل 6.5 آمپر برای عملکرد پایدار.

تهویه و خنک‌سازی کافی در کابین کنترل برای جلوگیری از افزایش حرارت.



 قیمت‌  استپ موتور 110CM28

قیمت استپ موتور 110CM28وابسته به عوامل زیر است:

برند تولیدکننده (Leadshine, HQM, CW, Mash, Primopal)

نوع بلبرینگ‌ها و دقت ساخت

کیفیت کویل سیم‌پیچی و کنترل حرارت

کشور سازنده و گارانتی موجود

موتورهای برند لیدشاین و مش MASH معمولاً گران‌تر ولی بسیار باکیفیت‌تر هستند.



 نکات مهم در خرید  استپ موتور 110CM28

اطمینان از سازگاری جریان درایو و موتور

بررسی نوع شفت و کوپلینگ مناسب (۱۹mm)

خرید از فروشگاه معتبر با گارانتی اصالت کالا

توجه به وزن موتور و نحوه نصب ایمن در محور دستگاه



 مراقبت و نگهداری  استپ موتور 110CM28

موتور را در دمای کمتر از ۸۰ درجه سانتی‌گراد نگه دارید.

از برخورد ضربه یا فشار جانبی به شفت جلوگیری کنید.

هر ۳ تا ۶ ماه یک‌بار اتصالات و سیم‌کشی را بررسی نمایید.

از گردوغبار و رطوبت زیاد در محیط کار جلوگیری کنید.



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.
