استپ موتور 200 کیلوگرم سانتی متر CNC مدل 110CM20 شفت 19mm دو فاز نما 42 برند لیدشاین Leadshine

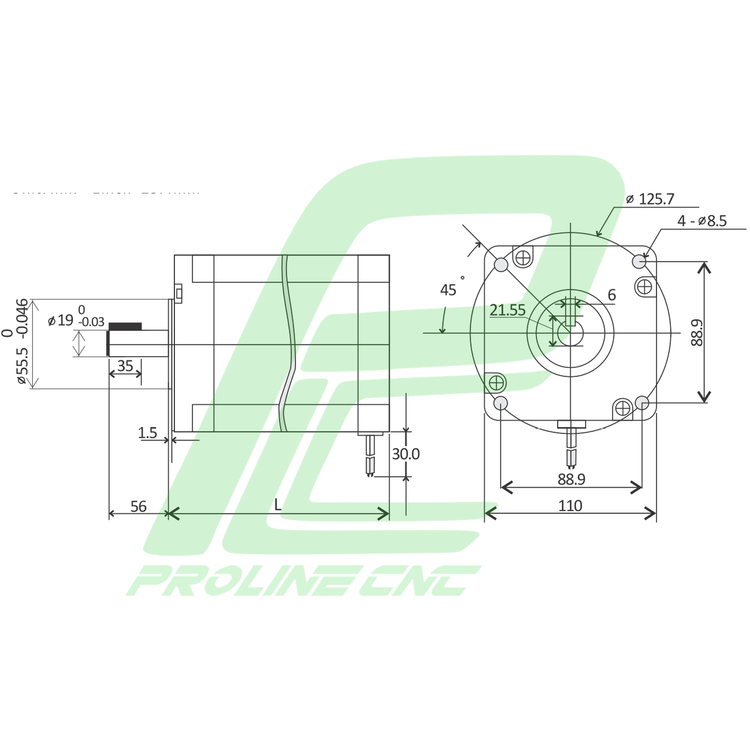

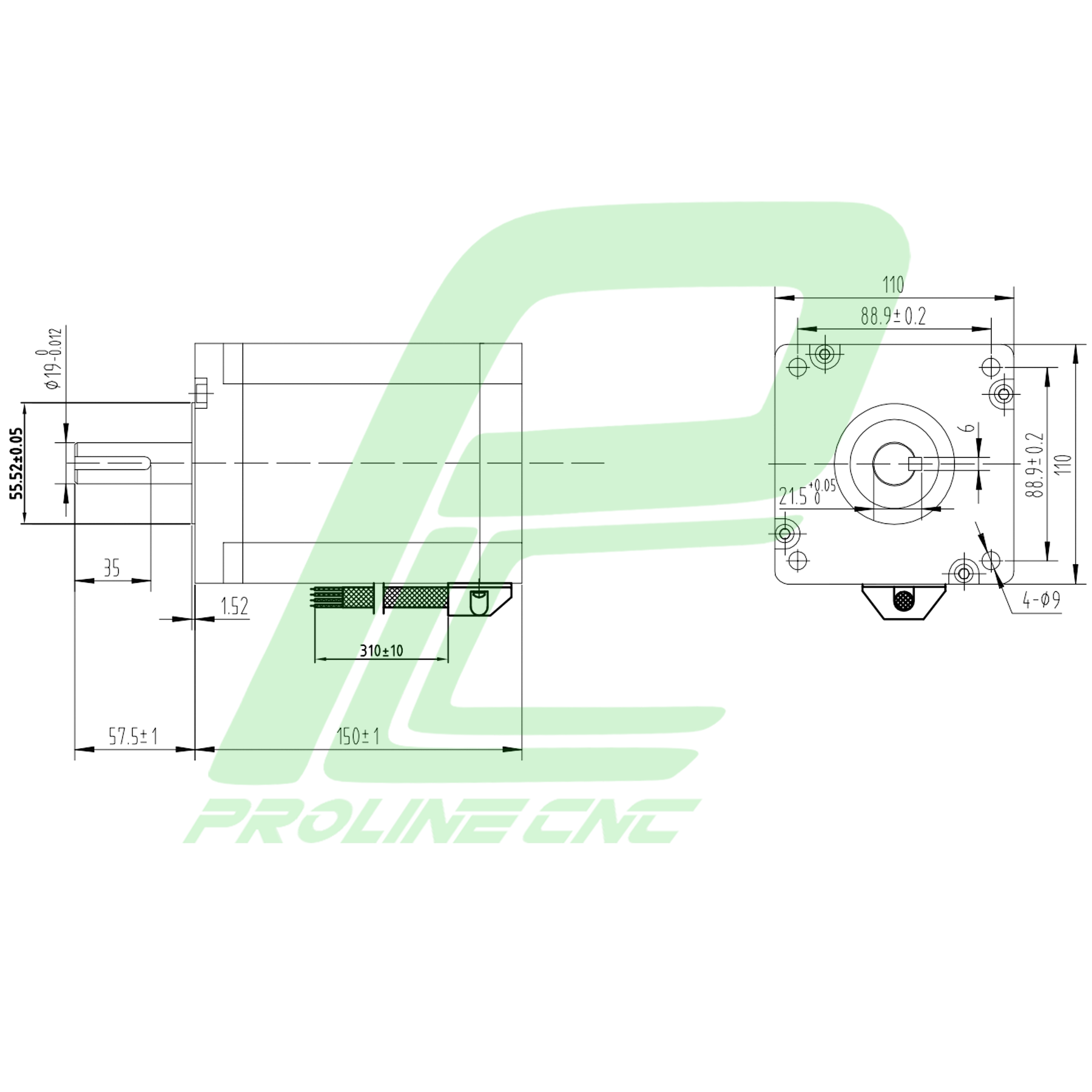

نقشه استپ موتور 110CM20 شفت ۱۹ میلی‌متر | Step Motor 110CM20 NEMA 42 برند Leadshine

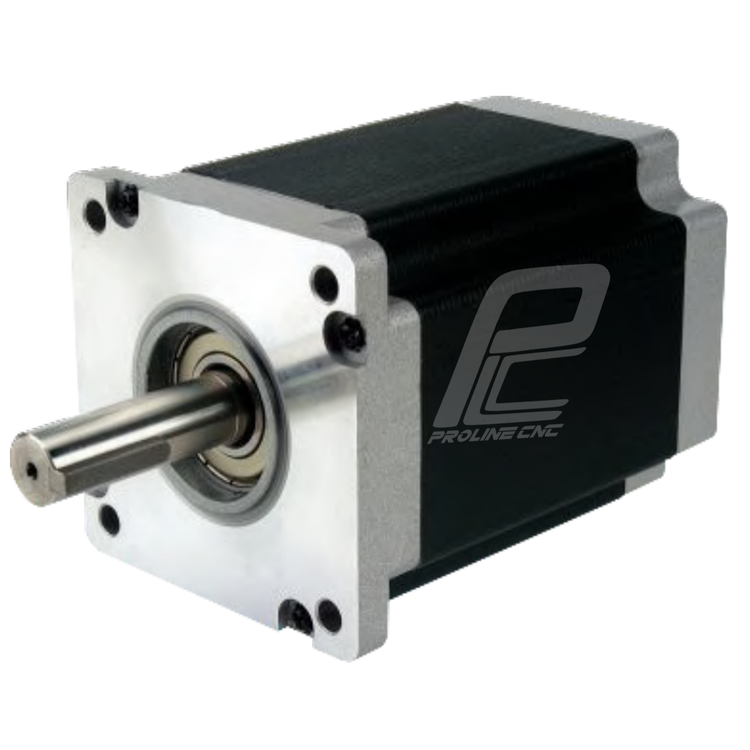

استپ موتور 110CM20 یکی از قدرتمندترین مدل‌های سری NEMA 42 محسوب می‌شود و برای سیستم‌هایی طراحی شده که به گشتاور بسیار بالا، پایداری حرکتی و دقت زیاد نیاز دارند.

این موتور با طول بدنه 150 میلی‌متر، شفت ۱۹ میلی‌متری و گشتاور خروجی تا ۳۰ نیوتن‌متر انتخابی ایده‌آل برای پروژه‌های صنعتی سنگین است.



 کاربرد استپ موتور 110CM20 در صنعت

استپ موتور 110CM20 به دلیل قدرت و پایداری بالا، در صنایع زیر بسیار مورد استفاده است:

دستگاه‌های CNC سنگین (فرز فلز، چوب، سنگ، واترجت و پلاسما)

ماشین‌آلات پرس، تزریق پلاستیک و بسته‌بندی صنعتی

ماشین‌های پانچ، تراش و خطوط مونتاژ خودکار

ربات‌های صنعتی بزرگ و سیستم‌های حمل و جابجایی دقیق

تجهیزات اتوماسیون صنعتی و مکانیزم‌های بالابر



 مشخصات فنی و پارامترهای مهم استپ موتور 110CM20

نوع موتور استپ موتور هیبریدی دو فاز

زاویه پله ۱.۸ درجه

جریان کاری 6.5 آمپر

گشتاور نگهداری حدود ۳۰ نیوتن‌متر

شفت خروجی ۱۹ میلی‌متر

طول موتور 150 میلی‌متر

سایز فلنج NEMA 42

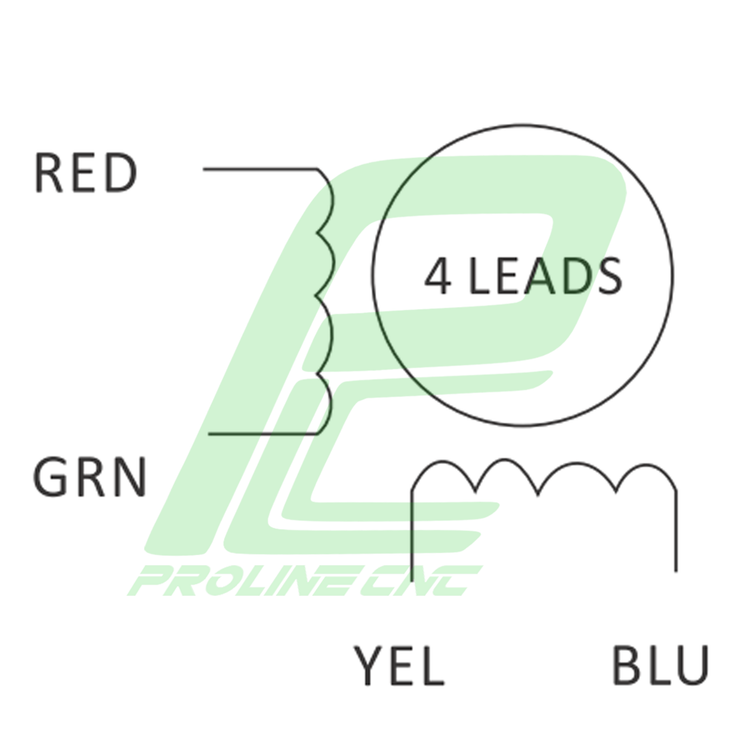

تعداد سیم‌ها ۴ سیم

نوع درایو پیشنهادی DM2280، DM860A، DM860D یا درایوهای صنعتی ۸–۱۰ آمپر



 مزایای استپ موتور 110CM20

قدرت بسیار بالا برای ماشین‌آلات صنعتی بزرگ

حرکت نرم و بدون لرزش با قابلیت میکرو‌استپ بالا

طراحی صنعتی مقاوم و عمر طولانی

سازگار با انواع درایوهای لیدشاین، HQM و CW و MASH

مناسب برای بارهای مکانیکی سنگین و دقت بالا



 معایب استپ موتور 110CM20

وزن زیاد و ابعاد بزرگ

نیاز به درایو قوی با خنک‌کننده مناسب

افزایش گرما در بارهای طولانی یا جریان بالا



 نحوه عملکرد استپ موتور 110CM20

استپ موتور 110CM20 از نوع دو فاز هیبریدی است و با دریافت پالس از درایو (Pulse/Direction) هر پالس را به حرکت زاویه‌ای دقیق (۱.۸ درجه) تبدیل می‌کند.

در حالت Microstep، حرکت نرم‌تر و بدون لرزش ایجاد می‌شود.



 نکات مهم در انتخاب استپ موتور

بر اساس وزن و بار مکانیکی محور موتور را انتخاب کنید.

درایو باید حداقل جریان برابر یا کمی بیشتر از جریان نامی موتور داشته باشد.

به طول بدنه، قطر شفت و نوع فلنج (NEMA 42) هنگام نصب توجه کنید.

استفاده از دمپر یا کوپلینگ انعطاف‌پذیر برای کاهش لرزش توصیه می‌شود.



 قیمت‌ استپ موتور

قیمت استپ موتور بسته به برند (Leadshine, CW, HQM, Mash)، کشور سازنده، گشتاور واقعی و دقت ساخت متغیر است.

موتورهای برند مش و  لیدشاین معمولاً گران‌تر اما دقیق‌تر و با دوام‌تر هستند.



 نکات مهم در خرید استپ موتور

خرید از برند معتبر MASH,NG

اطمینان از اورجینال بودن محصول و گارانتی معتبر

بررسی سازگاری موتور با درایو و کنترلر موجود

انتخاب موتور بر اساس نوع دستگاه و محیط کاری صنعتی



 مراقبت و نگهداری استپ موتورها

استفاده از درایو مناسب و جریان کنترل شده برای جلوگیری از گرمایش

نصب در محیط تمیز و بدون گرد و غبار

جلوگیری از ضربه و فشار مستقیم به شفت

سرویس دوره‌ای برای چک کردن اتصالات، شفت و بلبرینگ‌ها

شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.
