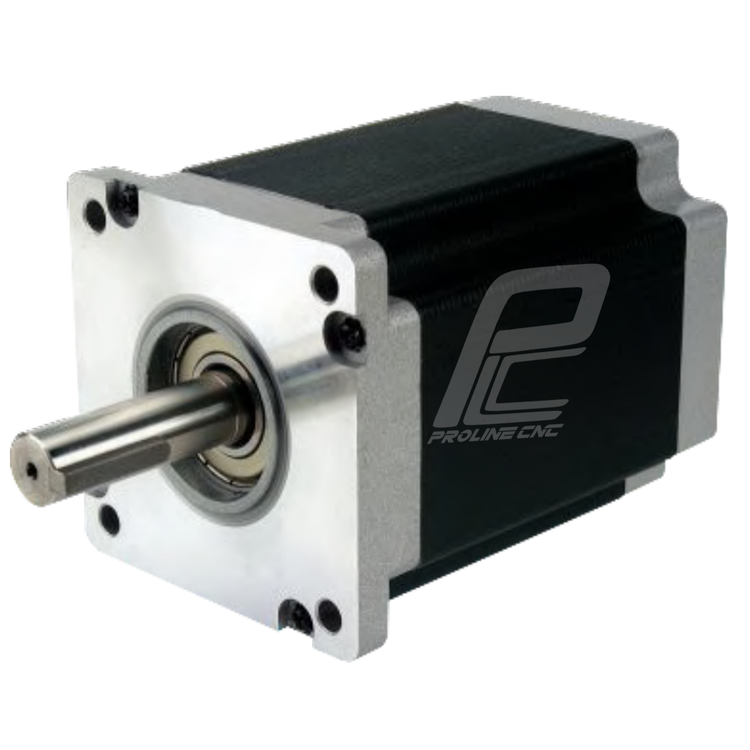

استپ موتور 120 کیلوگرم سانتی متر CNC مدل 110CM12 شفت 19mm دو فاز نما 34 برند لیدشاین Leadshine

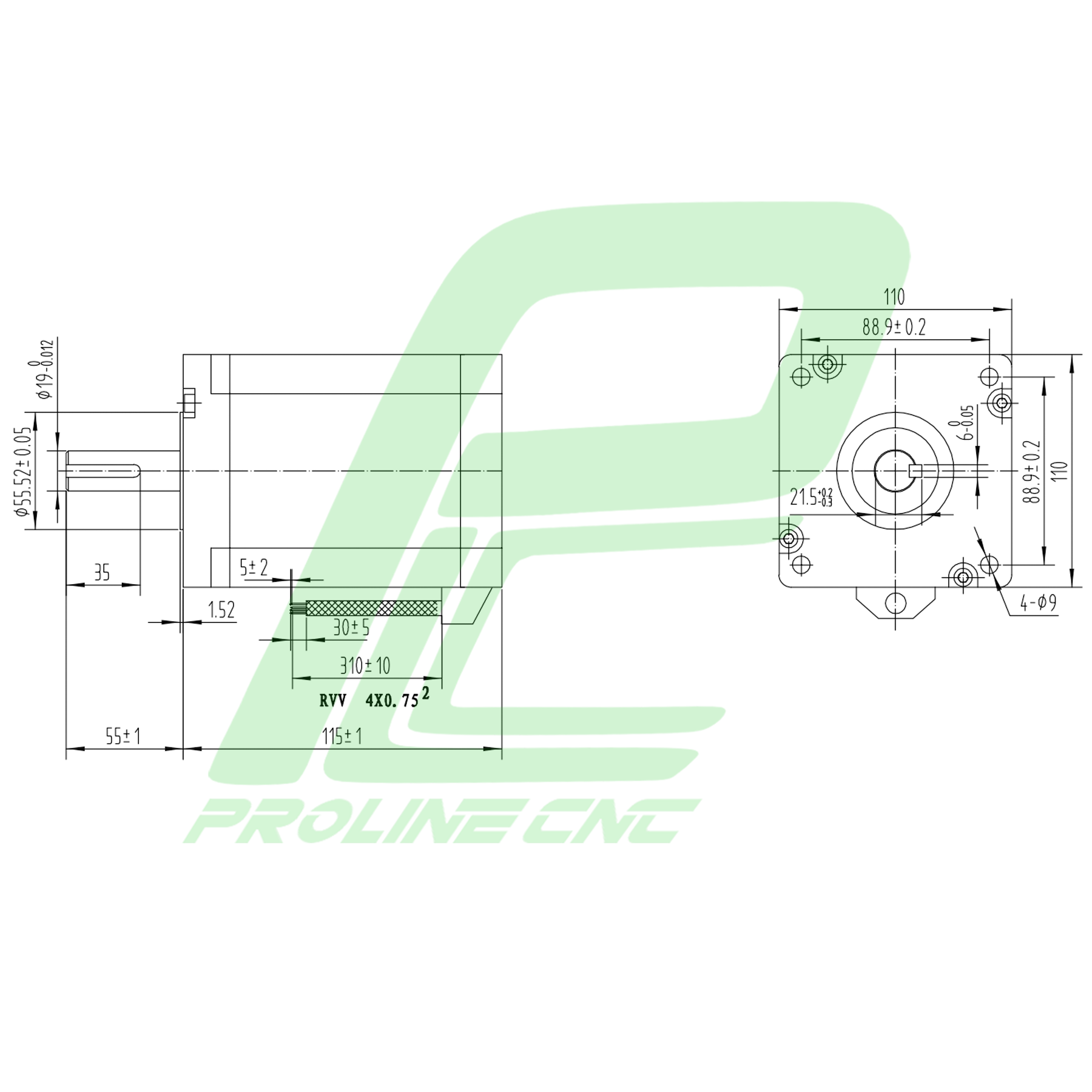

نقشه استپ موتور 110CM12 شفت ۱۹ میلی‌متر | Step Motor 110CM12 NEMA 42 برند Leadshine

استپ موتور 110CM12 از سری NEMA 42، یکی از قوی‌ترین مدل‌های موجود در دسته استپ موتورهای هیبریدی صنعتی است.

این موتور با طول بدنه 115 میلی‌متر، شفت ۱۹ میلی‌متری و گشتاور بسیار بالا تا حدود 12 نیوتن‌متر طراحی شده و برای ماشین‌آلات بزرگ و دقیق صنعتی انتخابی حرفه‌ای محسوب می‌شود.



 کاربرد استپ موتور 110CM12 در صنعت

استپ موتور 110CM12 در پروژه‌هایی به کار می‌رود که نیاز به قدرت بالا، دقت زیاد و کنترل موقعیت دقیق دارند، از جمله:

دستگاه‌های CNC سایز بزرگ (فرز، پلاسما، واترجت، برش سنگ، چوب و فلز)

ماشین‌های تزریق پلاستیک و بسته‌بندی صنعتی

سیستم‌های جابجایی دقیق و بالابرهای مکانیکی

خطوط تولید خودکار و تجهیزات اتوماسیون سنگین

ربات‌های صنعتی و سیستم‌های Pick & Place



 پارامترهای فنی مهم استپ موتور 110CM12

نوع موتور استپ موتور هیبریدی دو فاز

زاویه پله ۱.۸ درجه

جریان کاری 6 آمپر

گشتاور نگهداری تا 15 نیوتن‌متر

شفت ۱۹ میلی‌متر

طول موتور 115میلی‌متر

سایز فلنج NEMA 110

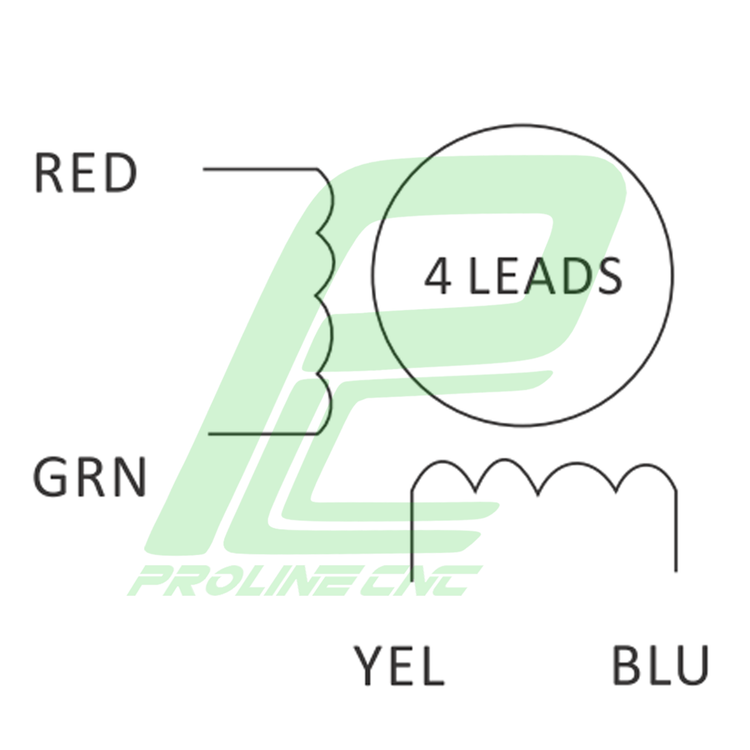

تعداد سیم‌ها ۴ سیم

نوع درایو پیشنهادی DM2280، DM860A، DM860D یا درایوهای صنعتی ۸–۱۰ آمپر



 مزایای استپ موتور 110CM12

گشتاور بسیار بالا برای کاربردهای صنعتی سنگین

حرکت نرم و دقیق با میکرو‌استپ‌های بالا

مناسب برای ماشین‌های CNC با ابعاد بزرگ و میزهای سنگین

طراحی مستحکم و تحمل شرایط سخت کاری



سازگاری با درایوهای قدرتمند لیدشاین و HQM



 معایب استپ موتور 110CM12

وزن زیاد (معمولاً بیش از ۵ کیلوگرم)

نیاز به درایو قوی و تغذیه 6تا 8 آمپر

در سرعت‌های بسیار بالا ممکن است کاهش گشتاور مشاهده شود



 نحوه عملکرد استپ موتور 110CM12

استپ موتور 110CM12 از نوع دو فاز هیبریدی است و با دریافت پالس از درایو (Pulse/Direction) هر پالس را به حرکت زاویه‌ای دقیق (۱.۸ درجه) تبدیل می‌کند.

در حالت Microstep، حرکت نرم‌تر و بدون لرزش ایجاد می‌شود.



 نکات مهم در انتخاب استپ موتور

بر اساس وزن و بار مکانیکی محور موتور را انتخاب کنید.

درایو باید حداقل جریان برابر یا کمی بیشتر از جریان نامی موتور داشته باشد.

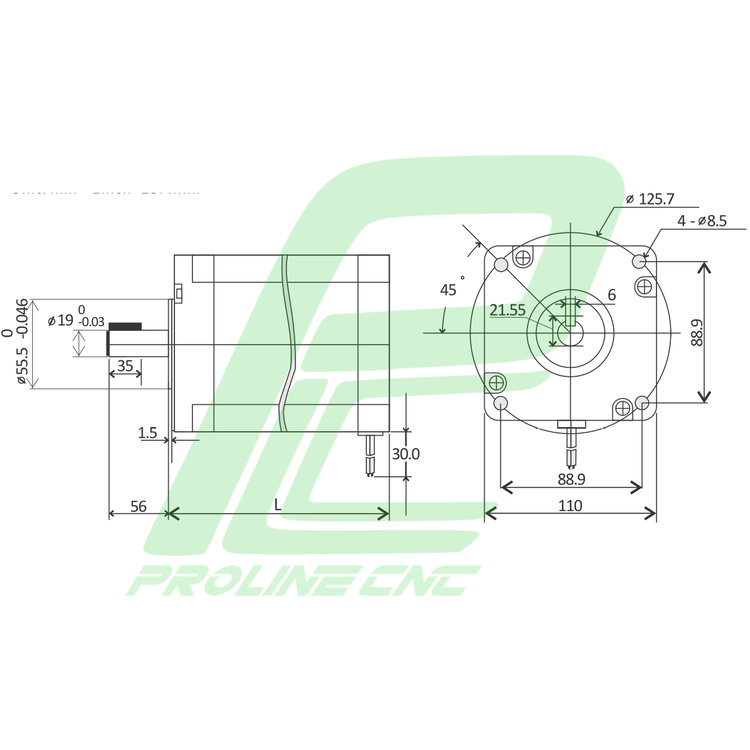

به طول بدنه، قطر شفت و نوع فلنج (NEMA 110) هنگام نصب توجه کنید.

استفاده از دمپر یا کوپلینگ انعطاف‌پذیر برای کاهش لرزش توصیه می‌شود.



 قیمت‌ استپ موتور

قیمت استپ موتور بسته به برند (Leadshine, CW, HQM, Mash)، کشور سازنده، گشتاور واقعی و دقت ساخت متغیر است.

موتورهای برند مش و  لیدشاین معمولاً گران‌تر اما دقیق‌تر و با دوام‌تر هستند.



 نکات مهم در خرید استپ موتور

خرید از برند معتبر MASH,NG, Leadshine

اطمینان از اورجینال بودن محصول و گارانتی معتبر

بررسی سازگاری موتور با درایو و کنترلر موجود

انتخاب موتور بر اساس نوع دستگاه و محیط کاری صنعتی



 مراقبت و نگهداری استپ موتورها

استفاده از درایو مناسب و جریان کنترل شده برای جلوگیری از گرمایش

نصب در محیط تمیز و بدون گرد و غبار

جلوگیری از ضربه و فشار مستقیم به شفت

سرویس دوره‌ای برای چک کردن اتصالات، شفت و بلبرینگ‌ها



شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.



استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.



 چرا از پرولاین سی ان سی خرید کنید؟

تنوع بالا: ارائه انواع استپ‌موتور با گشتاورهای مختلف از برندهای معتبر جهانی.

کیفیت تضمینی: محصولات اصلی و اورجینال با گارانتی معتبر.

مشاوره تخصصی: ارائه مشاوره فنی رایگان برای انتخاب بهترین موتور متناسب با نیاز شما.

خدمات پس از فروش: پشتیبانی فنی و خدمات پس از فروش حرفه‌ای.

ارسال سریع: تحویل سریع و مطمئن محصولات به سراسر کشور.
