دستهبندی: کنترلر دی اس پی DSP
مدل: A132
پروتکل ارتباطی: USB
تعداد پورت ورودی و خروجی: 8 عدد قابل ارتقا تا 32 عدد
تعداد کنترل محور: سه محور همزمان

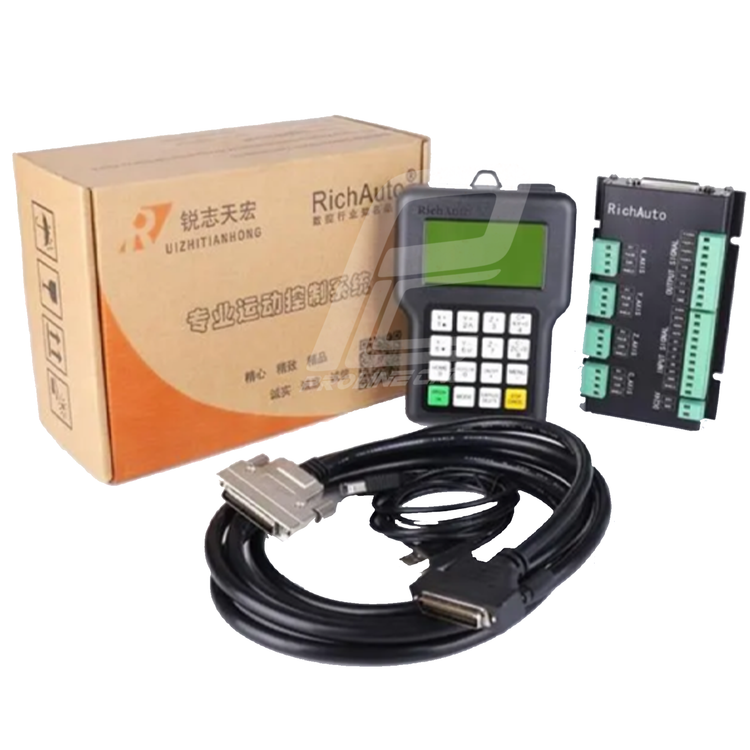

کنترلر dsp دی اس پی سه محور 3 axis ریچ اتو RichAuto مدل A132 (کنترلر تراش) lathe controller
DSP controller, 3 axis Rich Auto RichAuto model A132 (lathe controller)
برند:RICHAUTO (ریچ اتو)
مشخصات
مدل
A132
پروتکل ارتباطی
USB
تعداد پورت ورودی و خروجی
8 عدد قابل ارتقا تا 32 عدد
تعداد کنترل محور
سه محور همزمان
برند
RICH AUTO
جریان مصرفی
3 آمپر
وزن
1090 گرم
نمایشگر
128*64 مونوکروم LCD
حداکثر پالس فرکانس
1 مگاهرتز در ثانیه
CPU
DSP 8 هسته
منبع تغذیه
24VDC
حافظه داخلی
512 مگابایت
کشور سازنده
چین
توضیحات
کنترلر dsp دی اس پی سه محور 3 axis مخصوص خراطی و تراشکاری ریچ اتو RichAuto مدل A132 (کنترلر cnc سی ان سی)
کنترلر سیستم تراش CNC اختصاصی دارای:
- کنترل محورهای XYZ
- پشتیبانی از دستگاه فرز تراش
- عملکرد پردازش بالا برای ماشین های تراش با سرعت بالا
- درگاه ارتباطی دیسک U، کابل USB
- کنترل استپ موتور/ سروو موتور
- حداقل واحد ورودی 0.001 میلی متر
- پورت ورودی و خروجی به تعداد 8 عدد قابل توسعه تا 32 عدد
- پشتیبانی از G-code استاندارد، دستورات با فرمت PLT، سازگار با نرمافزارهای رایج CAM مانند Type3، Art CAM، UG، Pro E، Master CAM، Cimatron، Wentai و ….
- مجهز به سیستم پردازش ولتاژ تغذیه. این سیستم در زمان کاهش یا قطع ولتاژ به صورت خودکار اطلاعات لازم را ذخیره میکند این اطلاعات شامل نام فایل اجرایی، خط جاری در حال اجرا، سرعت اجرا و آستانه حرکت اسپیندل است. در هنگام اتصال دوباره برق، کاربر میتواند انتخاب کند که عملیات قبلی را ادامه دهد و یا عملیات جدید اجرا شود.
- قابلیت ذخیره 8 برنامه اجرایی متفاوت و انتخاب بین آنها
- قابلیت ذخیره 9 سیستم مختصاتی مختلف. هر سیستم مختصاتی میتواند دارای نقطه صفر متفاوت برای عملیات باشد.
- امکان تنظیم فرکانس و سرعت حرکت اسپیندل به صورت آنلاین در حین اجرا
- حالت manual دستی برای حرکت پیوسته، استپ و فاصله
- پشتیبانی از M-code، F-code و ….
- حافظه داخلی 512 مگابایت
CNC کنترلر ریچ اتو چهار محوره به صورت مجموعهای از موارد زیر در دسترس است:
- یک کنترلر حرکت دستی با قابلیت استفاده از کلیدهای ترکیبی برای عملیاتهای مختلف
- بُرد رابط برای اتصال ورودی ها و خروجی ها (تغذیه ورودی: 24 ولت 3 آمپر)
- کابل دیتا 50 پین
- کابل اتصال USB
مشخصات هندویل کنترلر Rich Auto
| rich auto A132 | مدل |
| Manual mode: continuous, step, distance | سایر ویژگی ها |
| موشن کنترلر دستی – کابل اتصال usb- کابل سیگنال 50 پین – برد رابط | اقلام همراه |
| Code support: standard G-, M-codes | سایر ویژگی ها |
| Support file format: *.G/*.NC/*.U00/*.PLT/*.MMG/*.TXT/*.DXF | سایر ویژگی ها |
| سه محور | تعداد محور |
| DSP | نوع برد |
| 1090 گرم | وزن |
نحوه سیم بندی برد IO
معرفی پورت های خروجی و ورودی برد IO
نقشه شماتیک برد IO
