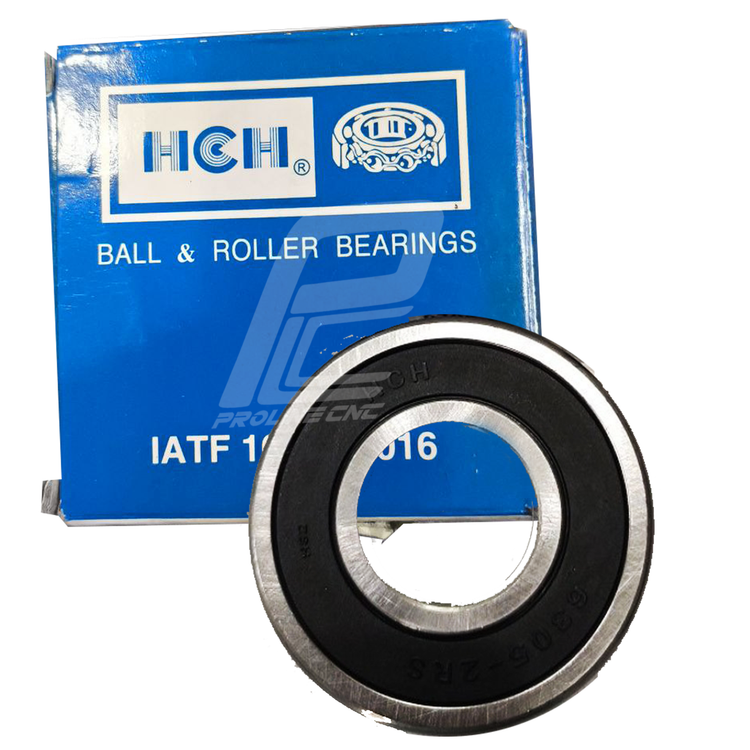

بلبرینگ استیل اسپیندل مدل 6007C3-TN2RS برند HCH ساخت چین

بلبرینگ استیل اسپیندل مدل 6007C3-TN2RS برند HCH ساخت چین



علائم خرابی بلبرینگ اسپیندل

* پیدایش ذرات خارجی در شیلنگ های خروجی روغن از اسپیدل
* استشمام بوی ناشی از سوختن روکش بلبرینگ ها
* افزایش بیش از حد شدت جریان امپر مصرفی الکتروموتور اسپیندل
* بالا رفتن ارتعاشات اسپیندل
* وجود صداهای نامتعارف مانند سوت کشیدن اسپیندل مخصوصا در دورهای بالا

اگر این اسیب دیدگی ها به موقع تشخیص داده نشوند.می توانند باعث بروز اسیب های جدی مانند جام کردن بلبرینگ ها تغییر شکل یا شکستگی محور شکستگی رابط اسیب دیدن سیم پیچ الکتروموتور و الکتروموتور اسپیندل گردند.

زمانی که اجزای مختلف در معرض تماس با سطح اسیب دیده قرار گیرند باعث به وجود امدن ضرباتی می گردند که حاصل این ضربات متناوب تولید امواج صوتی و ارتعاشی است که از طریق بدنه بلبرینگ و حلقه خارجی ان به بیرون منتشر می شوند.



بلبرینگ شیار عمیق

متداول ترین، پرفروش ترین، شناخته شده ترین و وسیع ترین نوع بیرینگ ها، بلبرینگ شیار عمیق است.  بلبرینگ قطعه ای است که برای جلوگیری از مشکلاتی مثل خوردگی، ساییدگی و خراشیدگی ساخته شده است. رایج ترین بلبرینگ در بازار، بلبرینگ شیار عمیق می‌باشد که به علت عمق زیاد شیارها به این نام مشهور است. در این نوع بلبرینگ، یک شیار عمیق به شکل دایره وجود دارد که شعاع آن با شعاع گوی ها مساوی می‌باشد. این ویژگی سبب شده تا بین ساچمه ها و رینگ ها برخورد بیشتری ایجاد شود. این بلبرینگ ها به علت تحمل بارهای شعاعی و محوری از دو سمت، برای سرعت های بالا مناسب هستند. در حقیقت بلبرینگ شیار عمیق، همان بلبرینگ شیاردار می‌باشد که در بازار، مدل های مختلفی از آن عرضه شده است.

بلبرینگ شیار عمیق در صنایع مختلف بسیار پرمصرف است. از نظر ساخت، سازمانی ساده داشته و شامل ساچمه، رینگ داخلی، خارجی و قفسه می‌باشد. این مدل بلبرینگ ها در ابعاد گوناگونی ساخته می‌شوند و به علت کاربردهای فراوان، از نظر اقتصادی، هزینه و کارکرد، برای مصرف کنندگان مقرون به صرفه هستند. از مهم ترین خصوصیات بلبرینگ های شیار عمیق می‌توان به نداشتن هیچ گونه صدا هنگام چرخش، عمر مفید طولانی، مقاومت زیاد، قیمت مناسب و قابلیت تحمل بار بیشتر اشاره کرد. از مزایای بلبرینگ های شیار عمیق این است که شیارها عمق زیادی دارند و این کمک می‌کند تا حلقه های خارجی و داخلی بلبرینگ بار سنگین را تحمل کنند.

مشخصات مکانیکی بلبرینگ شیار عمیق

بارزترین ویژگی بلبرینگ شیار عمیق استحکام و ثبات بسیار زیاد آن است. این مشخصه باعث شده تا مشتریان با خیال آسوده این محصول را خریداری نمایند. همچنین این بلبرینگ در هر گونه شرایط جوی مقاوم است و به همین خاطر، ویژگی های اولیه خود را تحت هر شرایطی حفظ می‌کند. مشخصه مکانیکی بلبرینگ شیار عمیق، داشتن قطر داخلی به اندازه 20 میلیمتر و قطر خارجی 42 میلیمتر است. ارتفاع آن 12 میلیمتر و جرم این مدل بلبرینگ 0.071 می‌باشد. سرعت چرخش بلبرینگ 38000 دور بر دقیقه است.

جنس حلقه ها و ساچمه های آن از کروم فولاد، و قفسه ها نیز از فولاد ساخته شده‌اند تا مقاومت بیشتری داشته باشند. بلبرینگ شیاردار را چنان مقاوم می‌سازنند که در دمای منفی 30 درجه تا 110 درجه، بدون مشکل کار کند. این محصول پرکاربرد در اندازه و جنس های مختلف تولید می‌شود، به طوری که مصرف کنندگان با توجه به نیازشان انتخاب های گوناگونی دارند.

بلبرینگ شیار عمیق برای مصارف خاص صنعتی مثل بکارگیری در حرارت های بالا، ساخته می‌شود تا توان مقاومت در برابر دمای 350 درجه سانتیگراد را داشته باشد. این نوع بلبرینگ ها در صنایع فلزی، اجاق ها و کوره های صنعتی مورد استفاده قرار می‌گیرند. روانکاری بلبرینگ های شیار عمیق با گریس بر پایه لیتیوم (lithium base grease) است. زمانی که بلبرینگ ها با گریس روغن کاری می‌شوند، به روانکاری مجدد نیازی ندارند.

مشخصات اصلی این محصولات چیست؟

مشخصات فنی اصلی بلبرینگ شیار عمیق عبارتند از:

قطر داخلی و خارجی: این به ابعاد حلقه های داخلی و خارجی بلبرینگ اشاره دارد که اندازه شفت و محفظه ای را که یاتاقان در آن قرار می‌گیرد، تعیین می‌کند.

عرض: این به ضخامت بلبرینگ اشاره دارد که میزان بار قابل تحمل را تعیین می‌کند.

ظرفیت بار: این به حداکثر باری که یاتاقان می‌تواند به صورت شعاعی و محوری تحمل کند، اشاره دارد.

درجه بندی سرعت: این به حداکثر سرعت چرخشی اشاره دارد که در آن یاتاقان می‌تواند بدون آسیب یا سایش بیش از حد کار کند.

متریال: مواد یاتاقان می‌تواند دوام و عملکرد آن را تحت تاثیر قرار دهد، با مواد رایج مانند فولاد، سرامیک و پلاستیک.

نوع آب بندی: برخی از یاتاقان ها دارای آب بندی یا شیلد برای محافظت در برابر آلودگی و افزایش طول عمر آنها هستند.

کلاس دقتی: این به کلاس دقتی در فرآیند ساخت بلبرینگ اشاره دارد، با درجه بندی دقت بالاتر عملکرد نرم تر و عملکرد بهتر را ارائه می‌دهد.

این مشخصات بسته به کاربرد و الزامات خاص یاتاقان می‌تواند متفاوت باشد و مهم است که بلبرینگ مناسب را برای استفاده مورد نظر انتخاب کنید تا از عملکرد و طول عمر مطلوب اطمینان حاصل کنید.



انواع بلبرینگ های شیار عمیق

بلبرینگ شیار عمیق به طور کلی به چندین مدل تقسیم بندی می‌شود که برجسته ترین آنها، یک ردیفه و دو ردیفه است. در مدل بلبرینگ یک ردیفه یک شیار وجود دارد که ساچمه ها درون آن قرار گرفته‌اند، در حالی که در بلبرینگ دو ردیفه، دو شیار برای قرارگیری ساچمه ها وجود دارد. بلبرینگ های شیاردار با دو ردیف توان مقاومت بالاتری برای تحمل بار دارند. مهم ترین مشخصه های این دو نوع بلبرینگ عبارت است از:

بلبرینگ شیار عمیق تک ردیفه (Single row deep groove ball bearing)

این نوع بلبرینگ از نظر یکپارچگی و شیارهایی که ساچمه ها در آن قرار می‌گیرند، کاملا با یکدیگر مطابقت می‌کنند. آنها طوری طراحی شده اند که علاوه بر تحمل بار شعاعی، بار محوری را نیز از هر دو طرف تحمل کنند. کاسه نمد بلبرینگ شیار عمیق تک ردیفه در دو مدل تولید می‌‌شود که شامل کاسه نمد فلزی و لاستیکی است. معمولا این بلبرینگ ها در کارخانه با گریس روانکاری می‌شوند، به همین خاطر هنگام نصب، نیازی به شستن، حرارت دادن و گرم کردن ندارند.

گریسی که در کاسه نمدها استفاده شده، حدود 25 الی 35 درصد از فضای موجود بلبرینگ ها را پر کرده است. این کاسه نمدها با حلقه داخلی بلبرینگ فاصله داشته و هنگام چرخش حلقه های داخلی، به کار می‌روند. معمولا در مشخصه های فنی بلبرینگ شیار عمیق یک سری پسوندها وجود دارد که بر اساس نوع قفسه، نوع لقی، نوع شیار (داخلی، خارجی)، نوع جنس، کاسه نمد و اسنپ رینگ تعیین می‌شوند. از جمله می‌توان به پسوند A، ZZ، Y، M، 2RZ و TN9 اشاره کرد که هر کدام یک معنای خاصی دارند.



بلبرینگ شیار عمیق دو ردیفه یا دو تایی (Paied Deep Groove Ball Bearing)

درست است که بلبرینگ شیار عمیق تک ردیفه یکی از پرکاربردترین و پرطرفدارترین نوع بلبرینگ بین مشتریان است؛ اما زمانی که قدرت تحمل بار بلبرینگ یک ردیفه کافی نباشد، بلبرینگ دو تایی به کار برده می‌شود. این نوع بلبرینگ های شیار عمیق در کارخانه همسان سازی شده و با یکدیگر مطابقت داده شده اند. با این روش، برای یکنواخت کردن بار بر روی بلبرینگ ها به حلقه یا بوش های جداکننده نیازی نیست.

بلبرینگ های دوتایی در سه حالت قرار می‌گیرند که شامل حالت پشت به پشت، حالت پشت سرهم و حالت جلو به جلو می‌باشد. برای شناسایی این حالتها نیز از انواع پسوند استفاده می‌شود. برای مثال حالت پشت سرهم با پسوند DT نشان داده می‌شود و به این معنی است که توانایی تحمل بار محور از یک طرف می‌باشد. حالت پشت به پشت و جلو به جلو با پسوند DB و نشان دهنده تحمل بار محوری دو طرفه است.

بلبرینگ های شیار عمیق با شیار ساچمه خور

از انواع دیگر بلبرینگ های شیاردار، نوع ساچمه خور است. در این نوع تعداد ساچمه ها افزایش پیدا می‌کند. از نظر شکل، در این مدل می‌توان تعداد ساچمه ها را بیشتر کرد؛ ولی با افزایش آنها، سرعت بلبرینگ کاسته می‌شود. این بلبرینگ ها توان قدرت شعاعی بیشتری نسبت به نوع بدون شیار دارند؛ اما قدرت تحمل بار محوری آنها کمتر است. از این مدل بیشتر در گیربکسهای اتوماتیک که نیاز به فضای محدود دارند، به کار می‌رود.



چند نوع بلبرینگ شیار عمیق وجود دارد؟

انواع مختلفی از بلبرینگ های شیار عمیق وجود دارد که هر کدام برای کاربردهای خاصی طراحی شده‌اند. در اینجا برخی از رایج ترین انواع آن آورده شده است:

Standard deep groove ball bearings

1- بلبرینگ های شیار عمیق استاندارد: این دسته متداول ترین نوع بلبرینگ های شیار عمیق در بازار هستند و برای طیف گسترده ای از کاربردها مناسب می‌باشد. آنها دارای یک ردیف ساچمه فولادی و در اندازه ها و پیکربندی های مختلف موجود هستند.

Double-row deep groove ball bearings

2- بلبرینگ های شیار عمیق دو ردیفه: این بلبرینگ ها دارای دو ردیف ساچمه های فولادی هستند و برای تحمل بارهای شعاعی و محوری بالاتر از یاتاقان های استاندارد طراحی شده‌اند. آنها در پیکربندی های باز، آب بند شده (کاسه نمد) یا شیلد دار (محافظ) موجود هستند.

Extra-small deep groove ball bearings

3- بلبرینگ‌های شیار عمیق بسیار کوچک: این بلبرینگ‌ها برای کاربردهایی طراحی شده‌اند که به بلبرینگ‌های بسیار کوچک و سبک نیاز دارند، مانند موتورهای مینیاتوری یا تجهیزات پزشکی.

Extra-large deep groove ball bearings

4- بلبرینگ های شیار عمیق بسیار بزرگ: این یاتاقان ها برای تحمل بارهای شعاعی بسیار بزرگ طراحی شده‌اند و معمولاً در کاربردهای سنگین مانند تجهیزات معدن یا ماشین آلات ساختمانی استفاده می‌شوند.

  Stainless steel deep groove ball bearings

5- بلبرینگ های شیار عمیق فولادی ضد زنگ: این یاتاقان ها از فولاد ضد زنگ مقاوم در برابر خوردگی ساخته شده‌اند و معمولاً در مواردی که یاتاقان در معرض محیط های خشن یا خورنده قرار می‌گیرد، استفاده می‌شود.

Hybrid deep groove ball bearings

6- بلبرینگ های شیار عمیق هیبریدی: این یاتاقان ها ساچمه های فولادی را با ساچمه های سرامیکی ترکیب می‌کنند تا دوام و مقاومت بیشتری در برابر سایش و پارگی ایجاد کنند. آنها معمولاً در کاربردهای با سرعت بالا مانند موتورهای الکتریکی استفاده می‌شوند.

این تنها چند نمونه از انواع بلبرینگ های شیار عمیق موجود است. نوع بلبرینگ مورد نیاز به نیازهای خاص کاربری بستگی دارد.

 مهمترین عامل در انتخاب کاربرد بلبرینگ شیار عمیق

---

انواع برند بلبرینگ شیار عمیق

بلبرینگ های دیگری نیز هستند که کارایی ویژه ای دارند و در صنایع مختلفی مورد استفاده قرار می‌گیرند. این بلبرینگ‌ها عبارت هستند از:

• بلبرینگ شیار عمیق SKF
• بلبرینگ شیار عمیق FAG
• بلبرینگ شیار عمیق NACHI
• بلبرینگ شیار عمیق Koyo
• بلبرینگ شیار عمیق NTN
• بلبرینگ شیار عمیق NSK
• بلبرینگ شیار عمیق KG
• بلبرینگ شیار عمیق TIMKEN
• بلبرینگ شیار عمیق INA
• بلبرینگ شیار عمیق ZWZ
• بلبرینگ شیار عمیق HSB
• بلبرینگ شیار عمیق تیمکن
