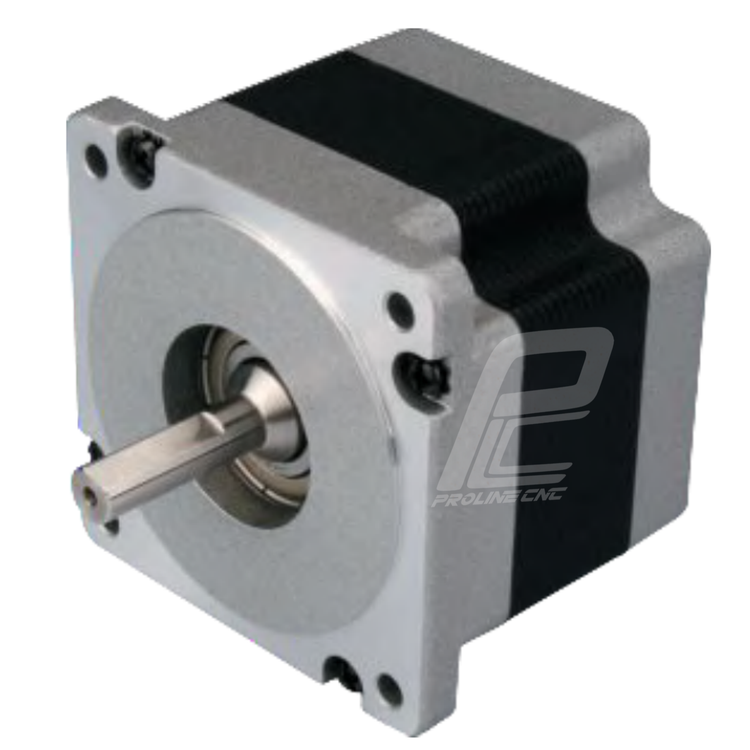

استپ موتور لیدشاین گشتاور 35کیلوگرم بر سانتی متر (35kg.cm) مدل 86HS35 ، نما 34 ، دو فاز مناسب CNC و اتوماسیون صنعتی

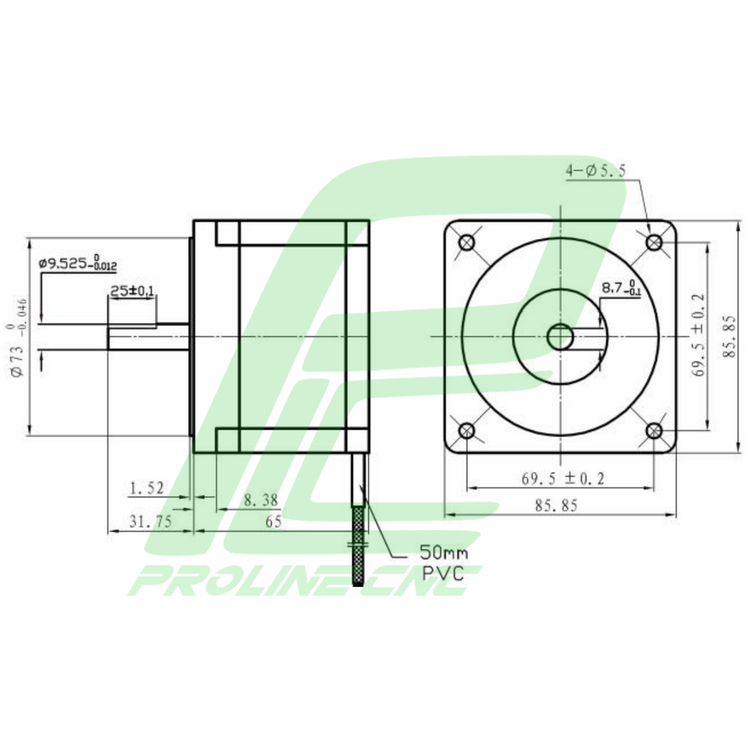

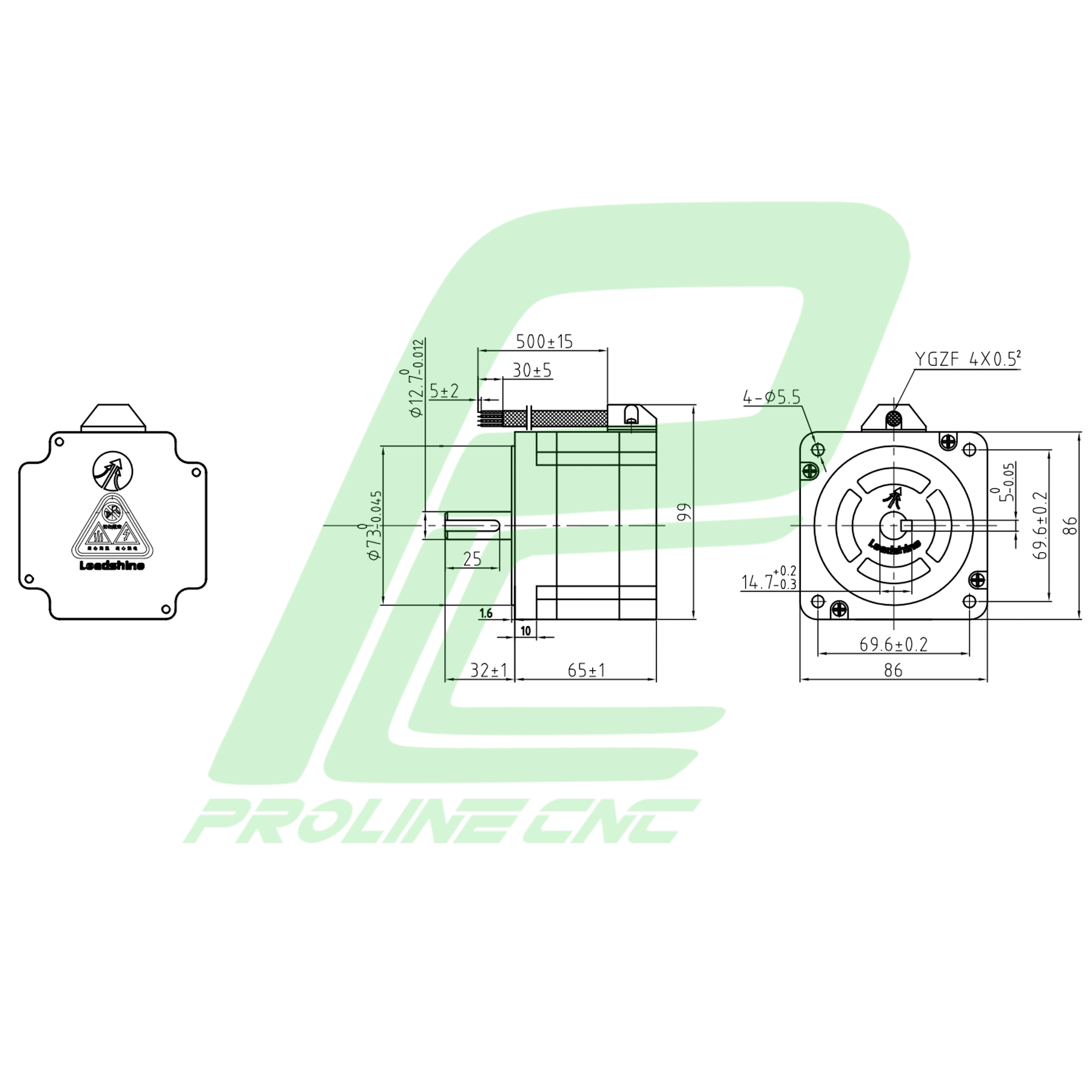

نقشه استپ موتور دو فاز مدل 86HS35 با شفت 9.5 میلی‌متر

استپ موتور 86HS35 یکی از قوی‌ترین موتورهای سری NEMA 34 است که با شفت 9.5 میلی‌متر، طول مناسب و گشتاور بالا (حدود 5.5 نیوتن‌متر) برای کاربردهای صنعتی و نیمه‌سنگین طراحی شده است.

این موتور مناسب برای CNC صنعتی، ماشین‌های برش، رباتیک، تجهیزات اتوماسیون و پرینترهای سه‌بعدی بزرگ است و عملکردی دقیق و پایدار ارائه می‌دهد.



 کاربرد استپ موتور 86HS35 در صنعت

استپ موتور 86HS35 به دلیل قدرت و دقت بالا در صنایع مختلف استفاده می‌شود:

دستگاه‌های CNC سنگین و فلزکاری

ماشین‌های برش و حکاکی لیزری و پلاسما

پرینترهای سه‌بعدی صنعتی بزرگ

خطوط تولید خودکار و ماشین‌آلات بسته‌بندی و مونتاژ

ربات‌های صنعتی و سیستم‌های Pick & Place



 پارامترهای فنی و مشخصات مهم  استپ موتور

مدل 86HS35

نوع موتور دو فاز (2 Phase)

زاویه هر پله 1.8 درجه

سایز فلنج 86 میلی‌متر (NEMA 34)

طول موتور حدود 65 میلی‌متر

قطر شفت 9.5 میلی‌متر

گشتاور نامی حدود 3.5 نیوتن‌متر

جریان  نامی 4 آمپر

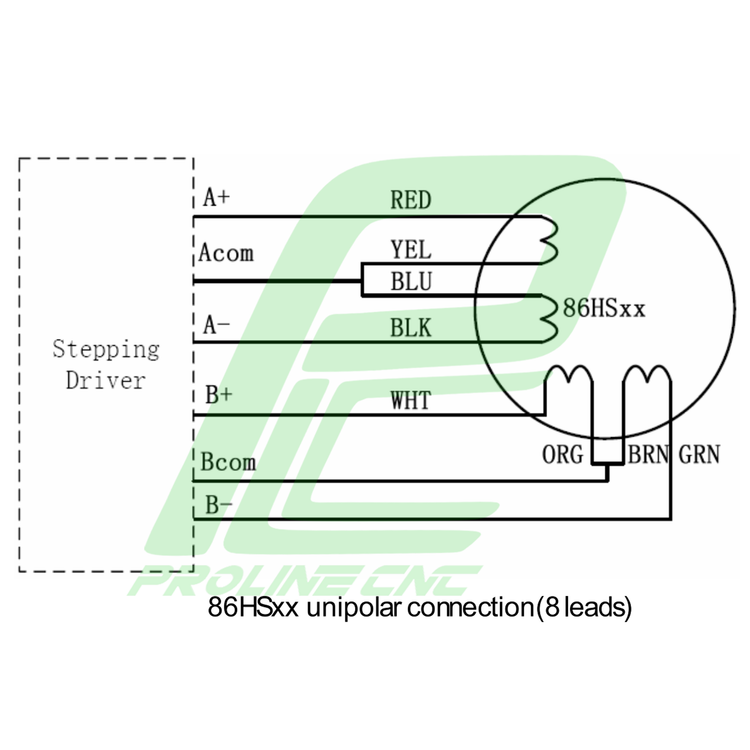

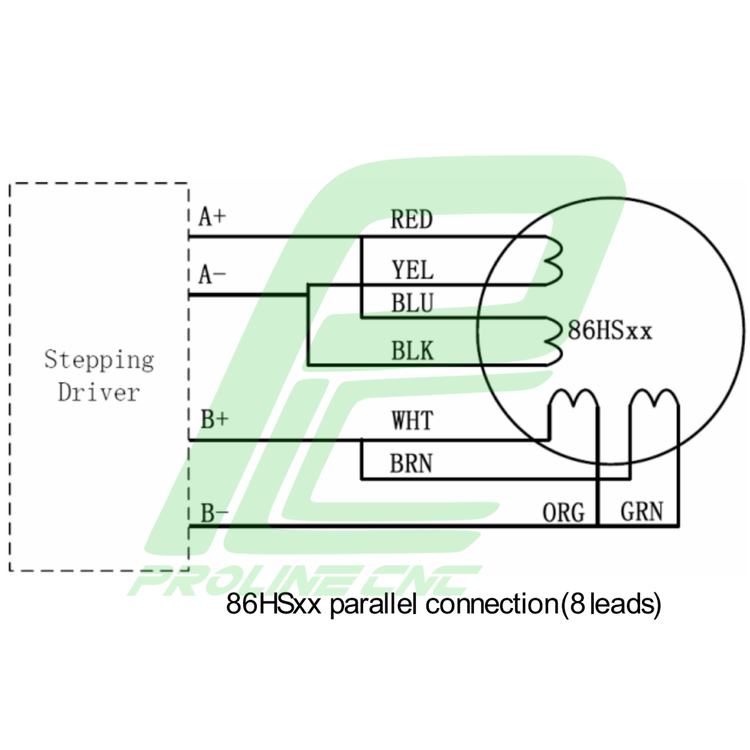

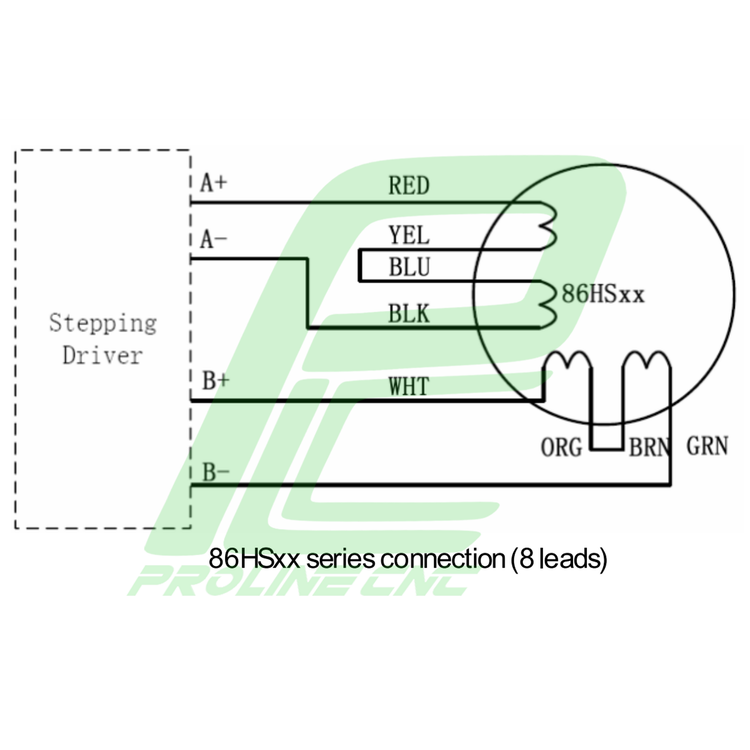

نوع اتصال 8 سیم (Bipolar)



 نحوه عملکرد استپ موتور

استپ موتور 86HS35 با دریافت پالس از درایور، به صورت گام‌به‌گام حرکت می‌کند.

هر پالس معادل ۱.۸ درجه چرخش شفت است و با قطر شفت 9.5 میلی‌متر و طول موتور بلند، امکان انتقال گشتاور بالا و حرکت روان بارهای سنگین را فراهم می‌کند.



 مزایای استپ موتور

گشتاور بالا (5.5 نیوتن‌متر) مناسب محورهای سنگین و طولانی

شفت 9.5 میلی‌متر مقاوم و سازگار با کوپلینگ‌های صنعتی

حرکت نرم و دقیق حتی در سرعت پایین

سازگار با انواع درایورهای استاندارد مانند DM860، Leadshine MA860H و TB6600

طول عمر زیاد و پایداری حرکتی برای کاربردهای صنعتی

دقت استپ 1.8 درجه برای موقعیت‌دهی دقیق



 معایب استپ موتور

افت گشتاور در سرعت‌های خیلی بالا

در نسخه استاندارد فاقد انکودر برای بازخورد دقیق

داغ شدن در صورت تنظیم جریان نامناسب در درایور



 نکات مهم در انتخاب استپ موتور

1. گشتاور مورد نیاز محور دستگاه را محاسبه کنید؛ 3.5 نیوتن‌متر برای اکثر دستگاه‌های CNC صنعتی سنگین کافی است.

2. جریان خروجی درایور را  5.6 آمپر تنظیم کنید.

3. از کوپلینگ مقاوم و هم‌محور با شفت 9.5 میلی‌متر استفاده کنید.

4. برای کاهش لرزش و دمای موتور، فن یا هیت‌سینک مناسب نصب کنید.



 نکات مهم در خرید استپ موتور

خرید از برندهای معتبر مانند Mash، Leadshine، PRIMOPAL یا CW توصیه می‌شود.

بررسی برچسب روی موتور برای مدل، جریان، گشتاور و زاویه استپ ضروری است.

طول موتور و قطر شفت را با تجهیزات مکانیکی و کوپلینگ‌ها مطابقت دهید.

در صورت نیاز به توقف سریع و دقیق، نسخه ترمزدار (BZ) را انتخاب کنید.



 قیمت‌ استپ موتور 86HS35

قیمت این مدل با توجه به برند، طول موتور، گشتاور و نوع بلبرینگ بین ۴ تا ۵ میلیون تومان متغیر است.

ترکیب با درایور DM860 یا MA860H عملکرد بهتر و گشتاور بالاتری ارائه می‌دهد.



 مراقبت و نگهداری

موتور را در محیط خشک و بدون گرد و غبار نصب کنید.

اتصالات سیم و کوپلینگ‌ها را به‌صورت دوره‌ای بررسی کنید.

برای کاهش گرمایش از حالت کاهش جریان بیکار در درایور استفاده کنید.

دمای کاری موتور نباید از ۸۰ درجه سانتی‌گراد تجاوز کند.

از جدا کردن یا وصل کردن کابل‌ها هنگام روشن بودن درایور خودداری کنید.



استپ موتور 86HS35 با شفت 9.5 میلی‌متر انتخابی ایده‌آل برای دستگاه‌های CNC سنگین، رباتیک و ماشین‌آلات صنعتی بزرگ است.

گشتاور بالا، شفت مقاوم و طول مناسب موتور باعث عملکرد دقیق، پایدار و بدون لرزش حتی در بارهای سنگین می‌شود.





شماره فنی استپ موتور

دو رقم ابتدایی نشان‌دهنده سایز فلنج (بر حسب میلی‌متر یا اینچ × 10) 57HS یا 42BY

دو کاراکتر بعدی مدل و فاز موتور را مشخص می‌کند HS = دو فاز

کاراکتر سوم زاویه هر پله 1.8° (دو فاز) یا 1.2° (سه فاز)

پارامتر چهارم گشتاور نامی موتور 09 → 0.9N.m

دو رقم آخر ویژگی‌های مکانیکی (مثلاً نوع شفت، طول بدنه و...) SZ, BZ



 میزان گرمایش موتور و درایو

دمای مجاز کار موتور: تا °C80

دمای مجاز درایو: تا °C70

برای کاهش گرما، از حالت "کاهش خودکار جریان در حالت بیکار" استفاده کنید (SW4 = OFF).

نصب عمودی درایو باعث بهبود دفع حرارت می‌شود.

در صورت نیاز از فن خنک‌کننده اجباری استفاده کنید.



 وضعیت چراغ‌های LED در درایو

رنگ چراغ وضعیت توضیح

سبز:  روشن دائم--> درایو در حالت عادی فعال است

قرمز : خاموش--> عملکرد طبیعی

قرمز : چشمک‌زن (1-2 بار در 3 ثانیه)--> خطای اضافه‌ولتاژ یا اضافه‌جریان فعال شده است



 تنظیم جریان درایو و گشتاور خروجی

اگر جریان درایو را دقیقاً برابر جریان فاز موتور تنظیم کنید، حداکثر گشتاور را دریافت می‌کنید اما گرمایش موتور نیز زیاد می‌شود.

بهتر است جریان درایو را طوری تنظیم کنید که گشتاور کافی با حداقل گرما حاصل شود.



 انتخاب منبع تغذیه مناسب

ولتاژ تغذیه بالا → سرعت بیشتر اما گرمای بالاتر

ولتاژ تغذیه پایین‌تر → نویز کمتر و عملکرد نرم‌تر در سرعت پایین



 قاعده کلی:

ولتاژ تعیین‌کننده‌ی سرعت موتور است.

جریان خروجی منبع تغذیه تعیین‌کننده‌ی گشتاور است.

به‌طور معمول برای استپ موتورهای NEMA23 تا NEMA34 از منابع 24 تا 60 ولت DC استفاده می‌شود.



 نکات سیم‌کشی

1. برای کاهش نویز، از کابل‌های زوج به‌هم‌تابیده (Twisted Pair) استفاده کنید.

2. سیم‌های سیگنال (PUL/DIR) را از کابل‌های موتور حداقل ۱۰ سانتی‌متر جدا کنید.

3. در صورت استفاده از چند درایو، هر کدام را به‌صورت مجزا از منبع تغذیه بگیرید.

4. هرگز در حالت روشن، کانکتور موتور یا درایو را جدا یا وصل نکنید؛ باعث آسیب شدید می‌شود.



 مشکلات متداول و راه‌حل‌ها

استپ‌موتورهای CNC و صنعتی در بازار ایران



 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
