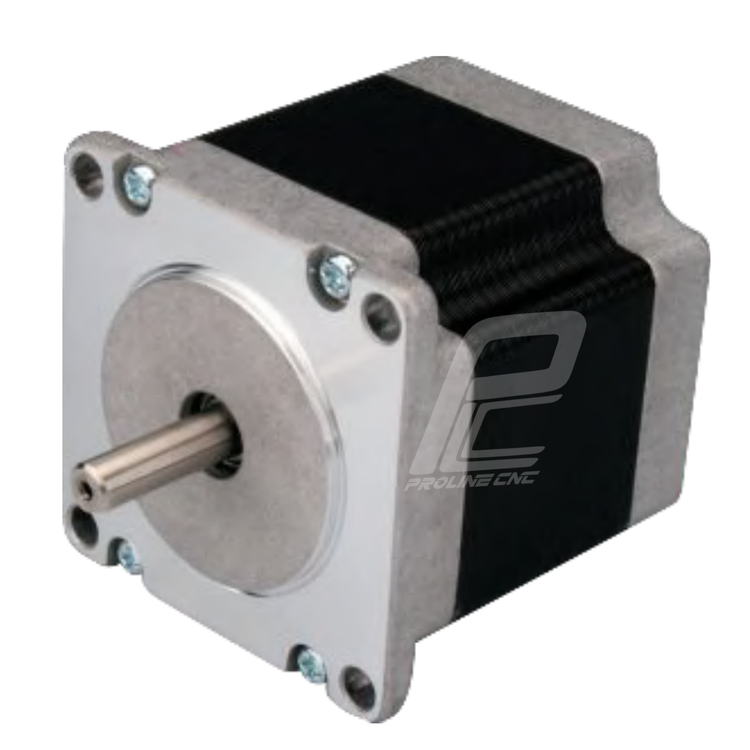

استپ موتور 4 کیلوگرم سانتی متر CNC مدل 57HS04 شفت 5mm دو فاز نما 23 برند لیدشاین Leadshine

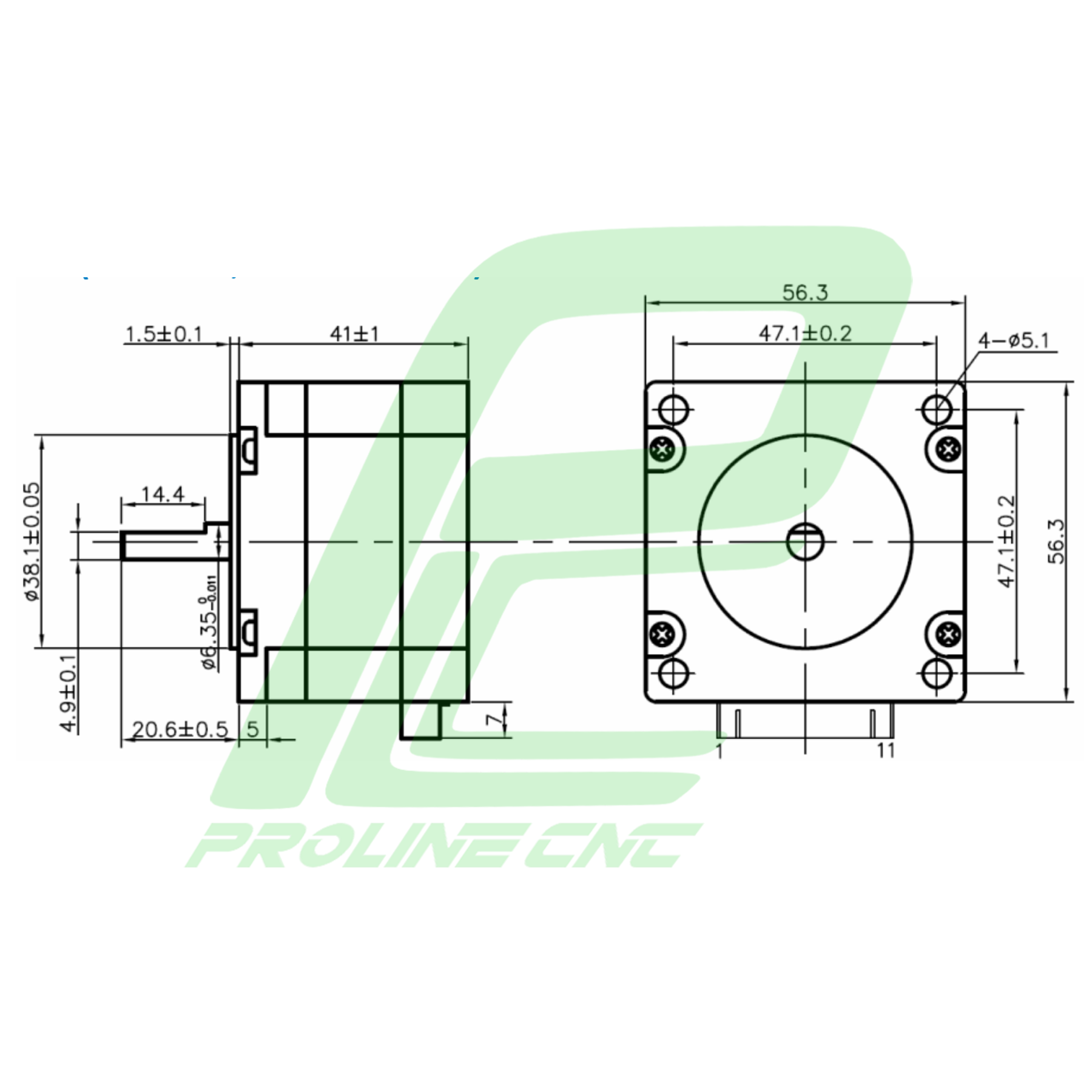

نقشه استپ موتور 57HS04 دو فاز شفت 5میلی‌متر

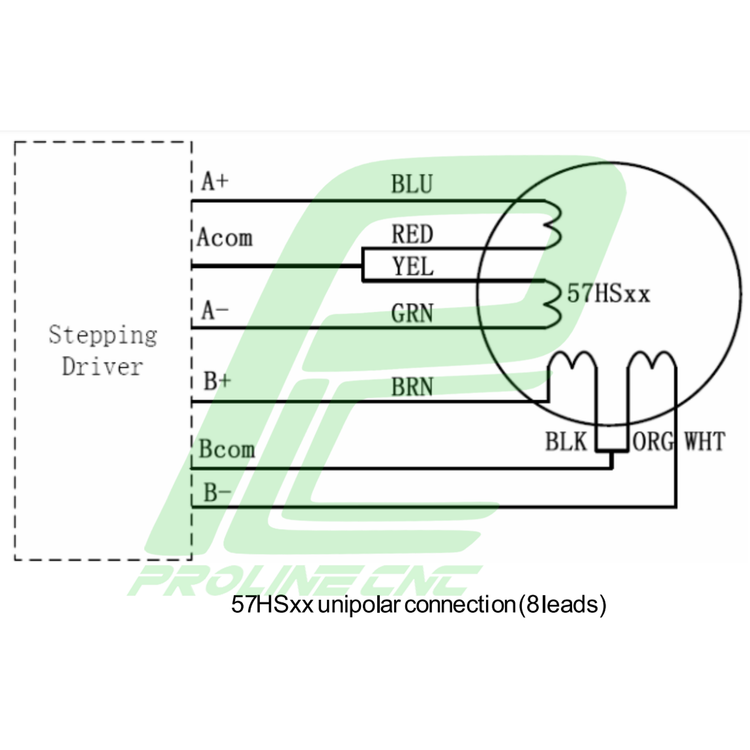

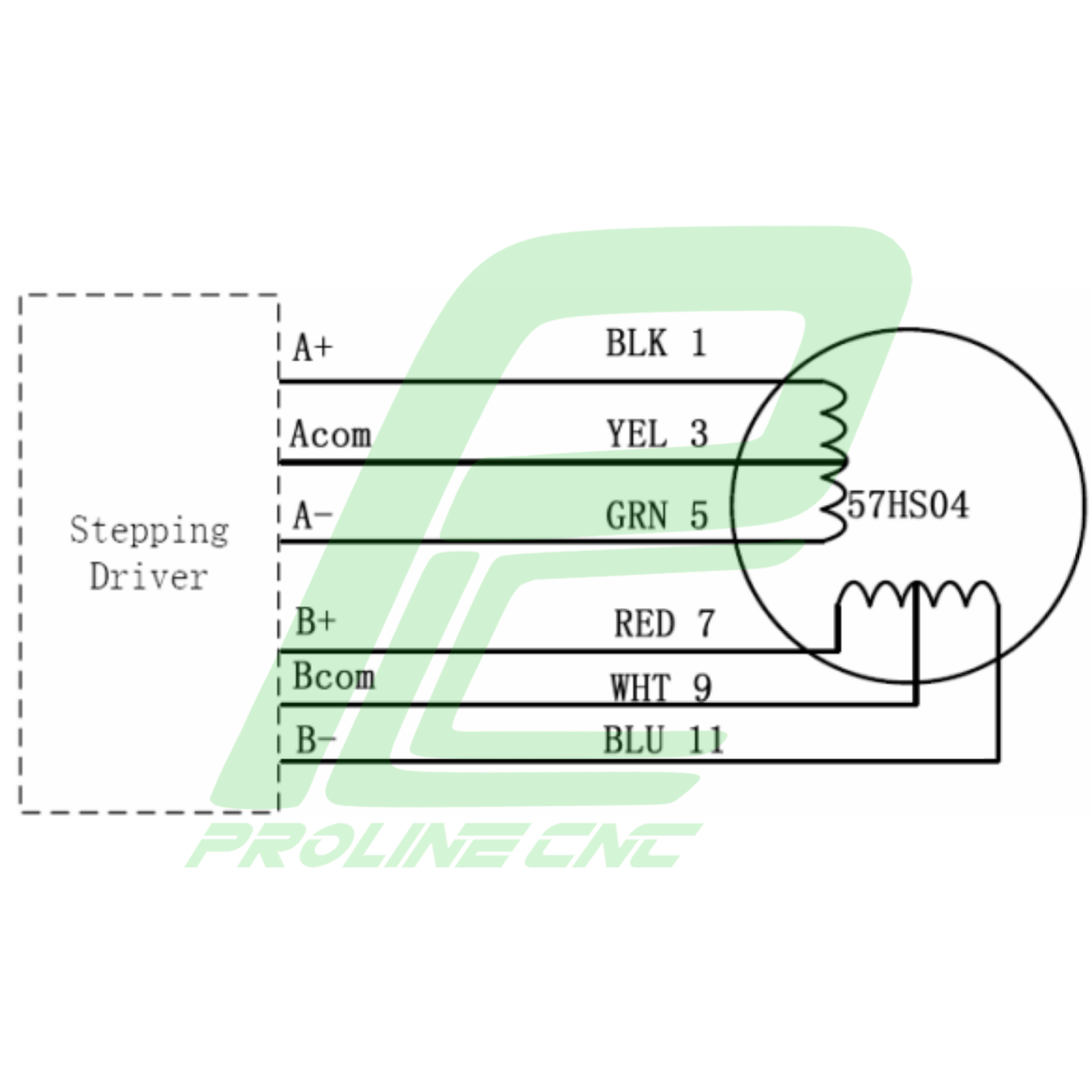

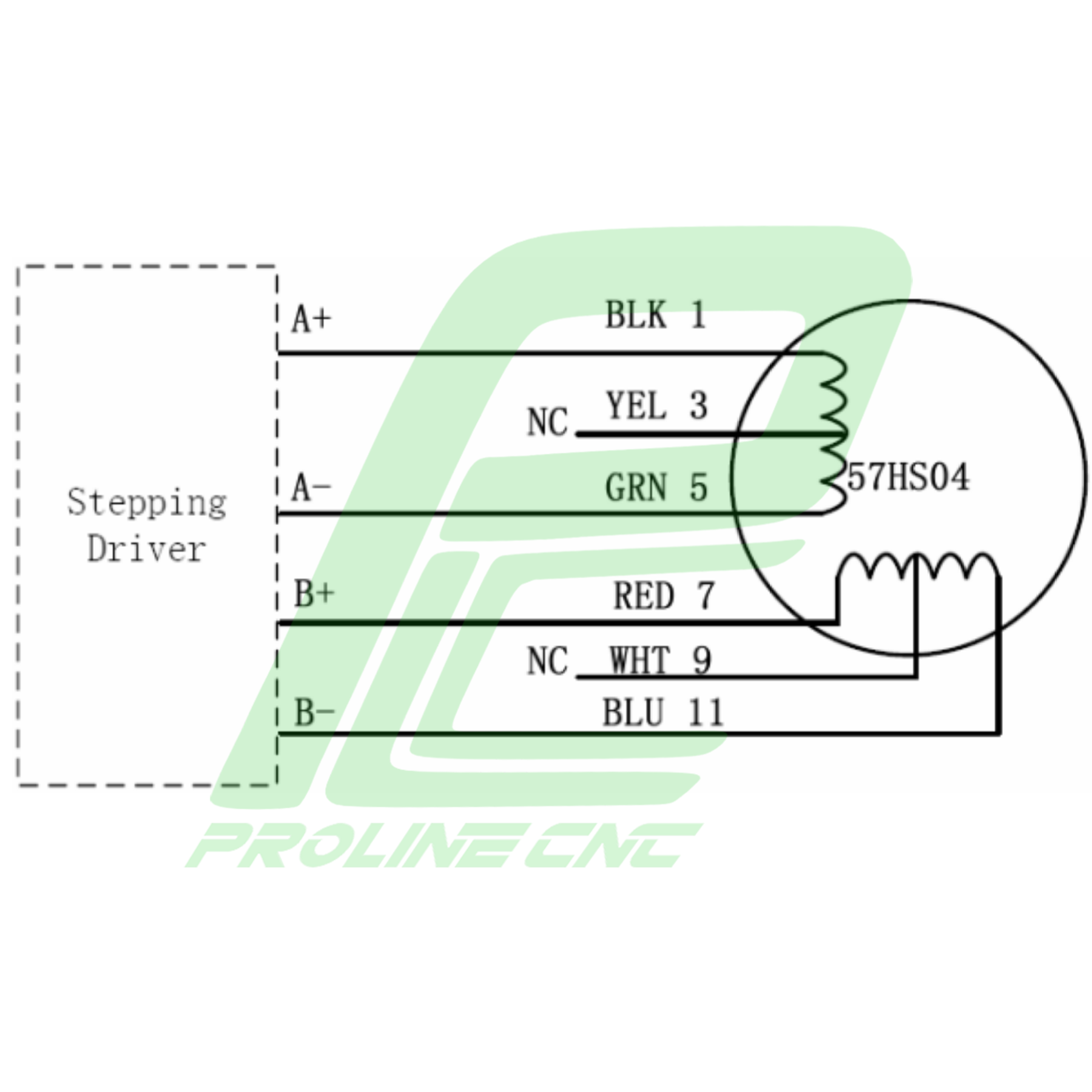

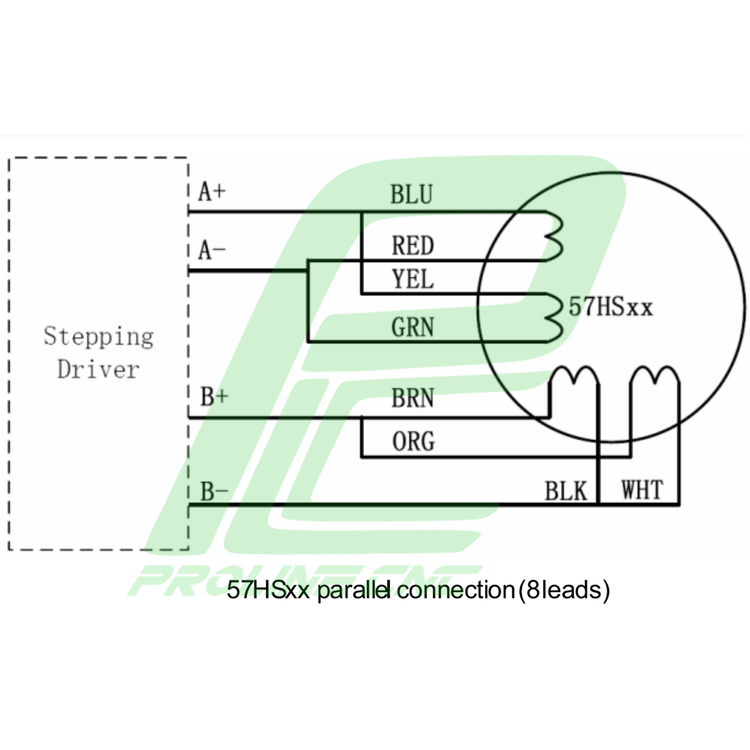

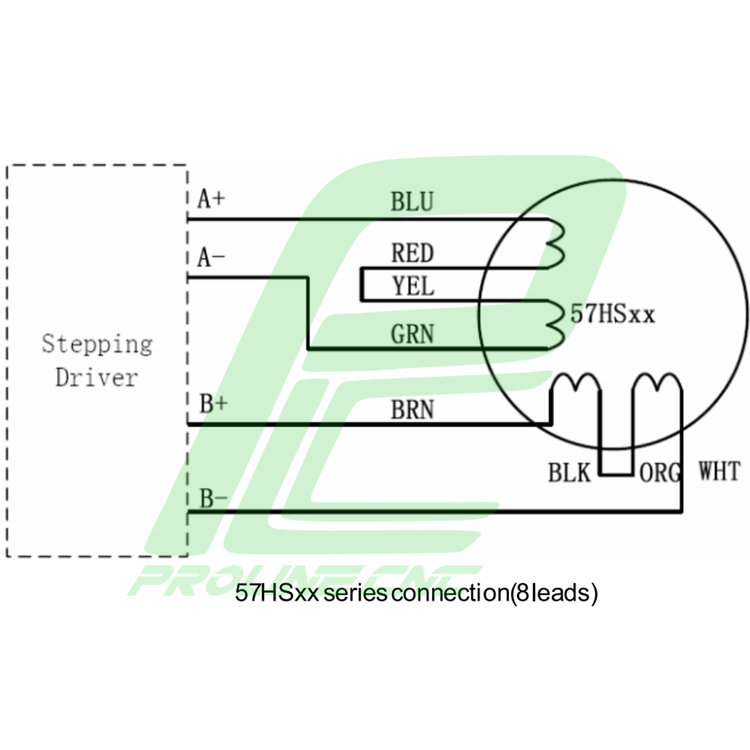

سیم کشی موازی و پارالل  استپ موتور 3 کیلوگرم

تفاوت استپ موتور 57HS04 با سایر مدل‌ها

استپ موتور 57HS04 یکی از مدل‌های سبک در سری NEMA 23 است که نسبت به مدل‌های 57HS09 و 57HS13 گشتاور پایین‌تر و طول کمتر دارد. این موتور بیشتر برای کاربردهای دقیق با نیاز به سرعت بالا و گشتاور متوسط استفاده می‌شود.

مزیت آن در وزن سبک‌تر، مصرف انرژی کمتر و نصب آسان‌تر در پروژه‌های کوچک‌تر است.



 کاربرد  استپ موتور 57HS04 در صنعت

پرینترهای سه‌بعدی صنعتی و رومیزی

دستگاه‌های برش لیزری و حکاکی سبک

پلاترها و دستگاه‌های ترسیم نقشه

ماشین‌آلات بسته‌بندی کوچک

سیستم‌های پیک‌اندپلیس (Pick & Place)

دستگاه‌های CNC سبک و آموزشی



 پارامترهای حائز اهمیت  استپ موتور 57HS04

نوع موتور: دو فاز (2Phase Stepper Motor)

زاویه گام: 1.8 درجه

گشتاور نامی: حدود 0.8 تا 1.2 نیوتن‌متر

شفت خروجی: 5 میلی‌متر (¼ اینچ)

جریان نامی: حدود 2 تا 2.8 آمپر

طول موتور: حدود 40 میلی‌متر

استاندارد نصب: NEMA 23



 نکات مهم در انتخاب استپ موتور 57HS04

دقت موقعیت‌یابی مورد نیاز را بررسی کنید (1.8° در هر گام).

از درایوهای سازگار مثل DM542 یا TB6600 استفاده کنید.

اگر نیاز به گشتاور بالاتر دارید، مدل‌های 57HS09 یا 57HS13 گزینه بهتری هستند.

برای کاهش لرزش و صدای موتور، استفاده از درایور میکرو‌استپ پیشنهاد می‌شود.



 معایب  استپ موتور 57HS04

گشتاور پایین‌تر نسبت به مدل‌های بزرگ‌تر (مناسب کار سبک‌تر)

نیاز به درایو مناسب برای جلوگیری از داغی در دور بالا

محدودیت در کاربردهای سنگین صنعتی



 مزایای  استپ موتور 57HS04

سبک و کم‌مصرف

قیمت اقتصادی

عملکرد دقیق و نرم

قابلیت کنترل دقیق پوزیشن

عمر طولانی و نیاز کم به نگهداری



 نحوه عملکرد  استپ موتور 57HS04

استپ موتور 57HS04 با ارسال پالس از درایور به سیم‌پیچ‌ها، محور را به گام‌های ۱.۸ درجه‌ای حرکت می‌دهد.

در حالت میکرو‌استپ، می‌توان حرکت را نرم‌تر و دقیق‌تر کرد.

درایوهای سازگار (مثل Leadshine DM542 یا TB6600) قابلیت تنظیم جریان و گام را دارند.



 نحوه انتخاب  استپ موتور

1. گشتاور مورد نیاز دستگاه را تعیین کنید.

2. نوع درایور و ولتاژ تغذیه را در نظر بگیرید.

3. اگر فضا محدود است، این مدل به دلیل طول کوتاه، گزینه‌ی بسیار مناسبی است.

4. برای دقت بیشتر، از درایوهای دیجیتال با تنظیم میکرو‌استپ بالا استفاده کنید.



 نکات مهم در خرید  استپ موتور 57HS04

از اصالت برند (مثل Leadshine، HQM، Mash یا Primopal) مطمئن شوید.

به سایز شفت و تطابق کوپلینگ دقت کنید.

بررسی کنید موتور دارای سیم‌بندی ۴ یا ۶ سیم باشد تا با درایور شما سازگار باشد.



 قیمت‌  استپ موتور 57HS04

قیمت استپ موتور 57HS04 بسته به برند (Leadshine، HQM، CW، Mash و...)، کشور سازنده، جریان نامی و نوع سیم‌بندی متفاوت است.

در بازار ایران معمولاً این مدل در بازه‌ی ۸۰۰ هزار تا ۱.۴ میلیون تومان قرار دارد (بسته به برند و اصالت).



 مراقبت و نگهداری استپ موتور

از نصب مستقیم موتور در محیط‌های مرطوب خودداری کنید.

برای جلوگیری از داغی، جریان درایور را متناسب تنظیم کنید.

بلبرینگ‌ها را هر چند ماه یکبار بررسی کنید.

در زمان قطع برق یا توقف طولانی، از ترمز یا قفل مکانیکی استفاده کنید تا موقعیت محور تغییر نکند.

شماره فنی استپ موتور

دو رقم ابتدایی مربوط به سایز فلنج استپ موتور می باشد که یا بر اساس میلیمتر و یا نما (اینچ * 10) نوشته شده اند.

دو کاراکتر بعدی مدل و فاز موتور را مشخص می کنند.

کاراکتر سوم زاویه هر پله را نشان می دهد که امروزه بیشتر استپ موتورهای 2 فاز با زاویه 1.8 درجه و 3 فاز با 1.2 درجه می باشند.

پارامتر چهارم نشانگر گشتاور حداکثر است که از در انتخاب انواع استپ موتور بسیار مهم می باشد.

دو پارامتر آخر هم مربوط به مشخصه های مکانیکی موتور می باشد. محدوده فریم های استپ موتورهای NG از NEMA8 تا NEMA42 است. استپ موتورهای این برند، لرزش و صدای کمی دارند. استپ موتورهای 2 فاز، 4 یا 8 سیمه و استپ موتورهای 3 فاز، 3 و یا 6 سیمه هستند.



میزان گرمای موتور و درایو

دمای کار قابل اعتماد درایو باید ℃70 درجه  باشد و دمای کار موتور℃80 درجه باید باشد

برای کاهش گرمایش موتور توصیه می شود از حالت جریان بیکار خودکار استفاده کنید. این بدان معناست که پایه SW4 سوئیچ DIP را در موقعیت "OFF" قرار دهید.

توصیه می شود درایو را به صورت عمودی نصب کنید تا مساحت سینک گرما به حداکثر برسد. در صورت لزوم از روش خنک کننده اجباری برای خنک کردن استفاده کنید.



وضعیت چراغ های LED‏

دو چراغ LED روی هر درایو وجود دارد. چراغ سبز نشانگر قدرت است که در شرایط عادی باید همیشه روشن باشد. قرمز یک چراغ نشانگر وضعیت درایو است که هنگام کار معمولی خاموش است، اما در صورت فعال بودن حفاظت از اضافه ولتاژ یا جریان بیش از حد، 1-2 بار در مدت 3 ثانیه چشمک می زند.



‏اگر چه تنظیم جریان خروجی درایو برابر جریان فاز موتور باشد ، حداکثر گشتاور را از موتور دریافت می کند، در عین حال گرمایش موتور. نیز به حداکثر خواهد رسید. بنابراین، فقط جریان خروجی درایو را روی مقداری تنظیم کنید که گشتاور کافی برای کاهش گرمایش موتور دریافت کند.



انتخاب منبع تغذیه

برای دستیابی به عملکرد حرکت خوب، انتخاب ولتاژ تغذیه و جریان خروجی مهم است ، به طور کلی، ولتاژ تغذیه عملکرد سرعت بالای موتور را تعیین می کند، در حالی که جریان خروجی تعیین کننده گشتاور موتور به ویژه در سرعت پایین تر است.. ولتاژ منبع تغذیه بالاتر باعث می شود سرعت موتور بالاتری به دست آید ،قیمت سر و صدا و گرمایش بیشتر. اگر سرعت حرکت مورد نیاز کم است، بهتر است از ولتاژ تغذیه کمتر برای کاهش نویز استفاده کنید.



نکات سیم کشی

به منظور بهبود عملکرد ضد تداخل درایو، توصیه می شود از کابل جفت پیچ خورده استفاده کنید.

برای جلوگیری از ایجاد نویز در سیگنال PUL/DIR، سیم‌های سیگنال پالس/دایرکشن و سیم‌های موتور نباید به هم وصل شوند، بهتر است حداقل 10 سانتی‌متر از هم جدا شوند، در غیر این صورت سیگنال‌های مزاحم تولید شده توسط موتور به راحتی سیگنال‌های دایرکشن و پالس را قطع می‌کنند. باعث خطای موقعیت موتور، بی ثباتی سیستم و سایر خرابی ها می شود.

اگر منبع تغذیه به چندین درایو سرویس می دهد، به جای زنجیر دیزی، اتصال جداگانه درایوها توصیه می شود.

کشیدن و وصل کردن کانکتورها  در حالی که درایو روشن است ممنوع است، زیرا جریان زیادی از طریق پیچ های موتور می گذرد (حتی در حالت ایستاده موتور) کشیدن یا وصل کردن کانکتور با روشن شدن برق باعث افزایش شدید ولتاژ می شود که ممکن است به درایو آسیب برساند.





استپ‌موتورهای CNC و صنعتی در بازار ایران

 گشتاور ۰.۳ تا ۲ نیوتن‌متر (NEMA 17 / NEMA 23)

کاربردها: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، رباتیک، دستگاه‌های حکاکی و درایوهای کوچک CNC.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاورهای پایین، سرعت بالا و دقت مناسب، برای کاربردهای سبک و دقیق طراحی شده‌اند.



 گشتاور ۲ تا ۱۰ نیوتن‌متر (NEMA 23 / NEMA 34)

کاربردها: مناسب برای دستگاه‌های CNC رومیزی، روترهای کوچک، ماشین‌های حکاکی و دستگاه‌های لیزر متوسط.

برندهای موجود: استپ موتور لیدشاین leadshine، استپ موتور پریموپال Primopal، استپ موتور اچ کیو ام HQM، استپ موتور سی دبلیو CW، استپ موتور مش MASH، استپ موتور ان جی NG و.....

ویژگی‌ها: این موتورها تعادل خوبی بین قدرت و دقت ارائه می‌دهند و برای کاربردهای نیمه‌صنعتی ایده‌آل هستند.



 گشتاور ۱۰ تا ۳۰ نیوتن‌متر (NEMA 34 / NEMA 42)

کاربردها: مناسب برای دستگاه‌های CNC صنعتی، ماشین‌های فرز و تراش، دستگاه‌های لیزر صنعتی و رباتیک سنگین.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با قدرت بالا، برای کاربردهای صنعتی با بار زیاد و نیاز به دقت بالا طراحی شده‌اند.



 گشتاور ۳۰ تا ۵۰ نیوتن‌متر (NEMA 42 / NEMA 52)

کاربردها: مناسب برای دستگاه‌های CNC سنگین، ماشین‌های صنعتی بزرگ، دستگاه‌های لیزر با توان بالا و رباتیک صنعتی پیشرفته.

برندهای موجود: لیدشاین leadshine، پریموپال Primopal، اچ کیو ام HQM، سی دبلیو CW، مش MASH، ان جی NG و.....

ویژگی‌ها: این موتورها با گشتاور بسیار بالا، برای کاربردهای سنگین صنعتی با نیاز به قدرت و دقت بسیار بالا طراحی شده‌اند.
