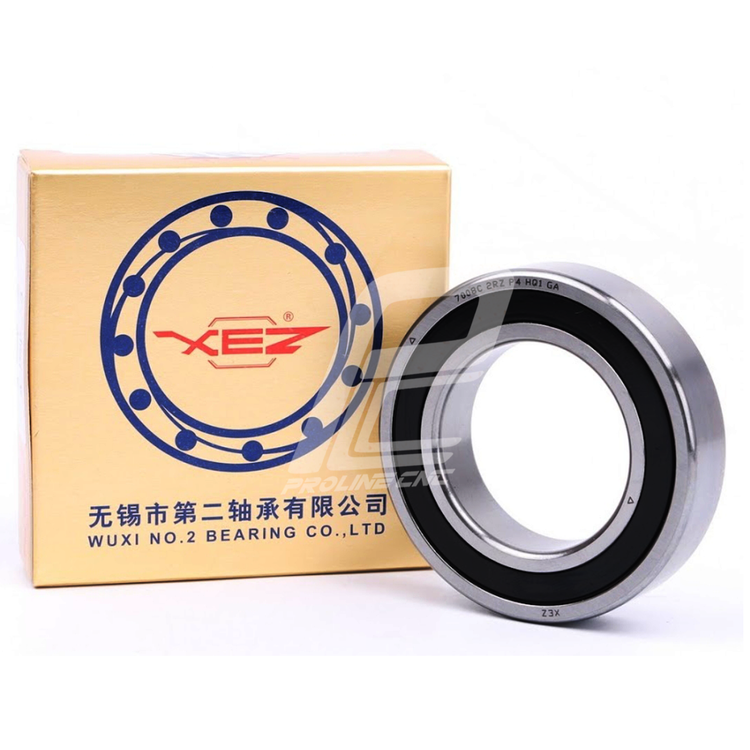

بلبرینگ اسپیندل مدل 7009DB-2RZ P4 سرامیکی دوربالا برند XEZ ایکس ای زد (جفتی)

بلبرینگ دور بالای سرامیکی اسپیندل 7009DB-2RZ P4 برند XEZ ایکس ای زد (جفتی)

بلبرینگ ساچمه سرامیک دور بالا مخصوص اسپیندل دستگاه های CNC آلمینیوم،سنگ،شیشه و …

علائم خرابی بلبرینگ اسپیندل

* پیدایش ذرات خارجی در شیلنگ های خروجی روغن از اسپیدل
* استشمام بوی ناشی از سوختن روکش بلبرینگ ها
* افزایش بیش از حد شدت جریان امپر مصرفی الکتروموتور اسپیندل
* بالا رفتن ارتعاشات اسپیندل
* وجود صداهای نامتعارف مانند سوت کشیدن اسپیندل مخصوصا در دورهای بالا

اگر این اسیب دیدگی ها به موقع تشخیص داده نشوند.می توانند باعث بروز اسیب های جدی مانند جام کردن بلبرینگ ها تغییر شکل یا شکستگی محور شکستگی رابط اسیب دیدن سیم پیچ الکتروموتور و الکتروموتور اسپیندل گردند.

زمانی که اجزای مختلف در معرض تماس با سطح اسیب دیده قرار گیرند باعث به وجود امدن ضرباتی می گردند که حاصل این ضربات متناوب تولید امواج صوتی و ارتعاشی است که از طریق بدنه بلبرینگ و حلقه خارجی ان به بیرون منتشر می شوند.

نحوه عملکرد بلبرینگ اسپیندل

نحوه عملکرد بلبرینگ به این صورت است که بار از لایه ی خارجی به گوی اعمال شده و از آنجا فشار به لایه ی داخلی انتقال می یابد. ازآنجا که نقطه ی تماس گوی ها با لایه های درونی و بیرونی به دلیل کروی شکل بودن گوی ها بسیار کوچک است، می توانند نرم حرکت کنند. از طرفی به دلیل کوچک بودن محل تماس، در صورت وارد شدن فشار بیش از حد به گوی ها، امکان تغییر شکل یا خرد شدن آن ها وجود دارد، در این شرایط از رولبرینگ ها می توان استفاده نمود.

فرض کنید چرخ های استوانه ای مانند چرخ تانک در خودروی شخصیتان وجود داشت، در این صورت با توجه به تماس زیاد سطح با چرخ، سرعت به دلیل اصطلاک زیاد، پایین می آید. همین روند در رولبینگ صورت می پذیرد. به همین دلیل سرعت بلبرینگ از رولبرینگ بیشتر است.

در صورت وارد شدن فشار زیاد به گوی ها، ساچمه های داخلی خرد می شوند. به همین دلیل در فشارهای کم از بلبرینگ های ساچمه ای که ساچمه های ریز دارند استفاده شده و در فشارهای زیاد بلبرینگ هایی با ساچمه های گرد تخته ای مورد استفاده قرار می گیرند که بلبرینگ های غلتکی نامیده می شوند، نوعی که دارای غلتک نازکی است یاتاقان سوزنی نامیده می شوند.

از انواع دیگر برندهای بلبرینگ اسپیندل می توان به بلبرینگ FAG، بلبرینگ DFU، بلبرینگ HXB، بلبرینگ UCF، بلبرینگ ZYS اشاره کرد.

ماکزیمم قطر ابزار توسط فشنگی که سر اسپیندل قرار می گیرد مشخص می گردد(به عنوان مثال اسپیندل ER32 یا ER25). کولت ها را می توان هم به صورت دستی و هم به صورت اتوماتیک (در بلبرینگ اسپیندل تول چنج تعویض ابزار) تعویض نمود.

برخی برندهای اسپیندل که در بازار ایران مورد استفاده قرار میگیرند: بلبرینگ اسپیندل موتور چینی HQM، بلبرینگ اسپیندل موتور ایتالیایی HSD (در دو تیپ تولزچنج و ساده)، بلبرینگ اسپیندل موتور چینی HQD، بلبرینگ اسپیندل موتور ترکیه ای آرل Arel، بلبرینگ اسپیندل موتور هرتز Hertz (ساخت ترکیه)، بلبرینگ اسپیندل موتور ایرانی سهند

برند های زیادی در این زمینه فعالیت دارند که میتوان از:

• - بلبرینگ اسپیندل موتور ng ان جی
• - بلبرینگ اسپیندل موتور mash ماش
• - بلبرینگ اسپیندل موتور CCW
• - بلبرینگ اسپیندل موور CC+ سی سی
• - بلبرینگ اسپیندل موتور techno تکنو
• - بلبرینگ اسپیندل موتور hiteco

اسپیندل موتورها در صنایع مختلفی کاربرد دارند، مانند بلبرینگ اسپیندل موتور ماشین آلات فرم دهی، بلبرینگ اسپیندل دستگاه روتاری، بلبرینگ اسپیندل سی ان سی cnc روتاری، بلبرینگ اسپیندل موتور ماشین آلات بسته بندی، ماشین آلات برش نظیر لیزر، پلاسما، هواگاز، پانچ؛ بلبرینگ اسپیندل موتور ماشین ابزار نظیر تراش و فرز و سنتر و بورینگ، سنگ محور، دریل؛ بلبرینگ اسپیندل موتور ماشین آلات سی ان سی CNC چوب، سنگ، شیشه، طلا سازی، پلاستیک و انواع ربات های فرزکاری.
