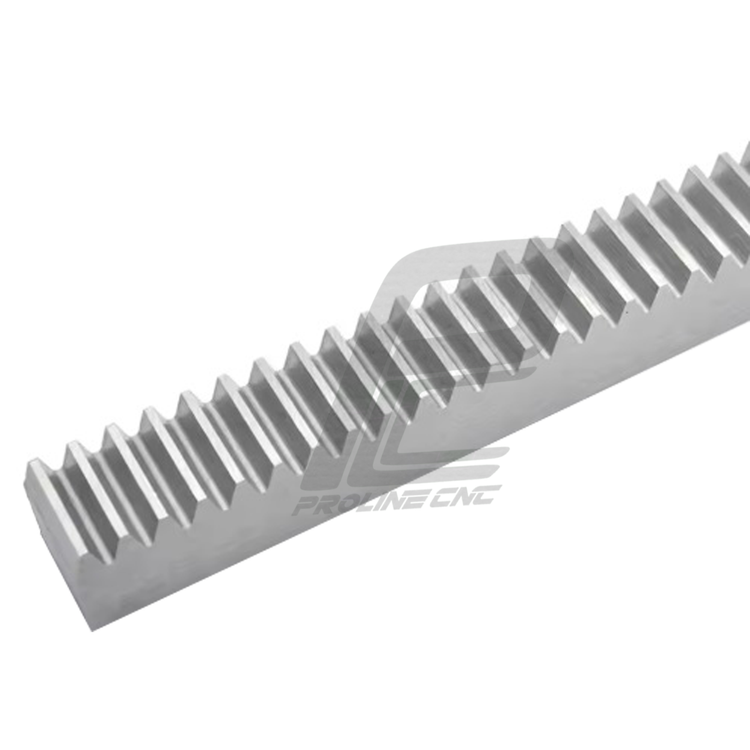

دنده شانه ای ساده Rack M2 مدول 2 عرض 20 میلی متر و ارتفاع 20 میلی متر(شاخه 1 متری)

دنده شانه ای ساده مدول 2 مقطع 20*20 میلیمتر ساخت چین (شاخه دو متری)

دنده شانه‌ای چیست؟ | معرفی کامل سیستم Rack and Pinion



دنده شانه‌ای یا Rack Gear یکی از پرکاربردترین انواع سیستم‌های انتقال قدرت مکانیکی است که برای تبدیل حرکت دورانی به حرکت خطی به کار می‌رود. این سیستم از یک میله دندانه‌دار مستقیم (شانه‌ای) و یک چرخ‌دنده گرد (پینیون) تشکیل شده است. با چرخش پینیون، دنده شانه‌ای به صورت خطی جابه‌جا می‌شود.



کاربردهای دنده شانه‌ای



*دستگاه CNC برای حرکت محورها در مدل‌های صنعتی و چوب

*درب اتوماتیک ریلی با عملکرد روان و بی‌صدا

*فرمان خودروها در سیستم‌های فرمان Rack and Pinion

*ماشین‌آلات دقیق صنعتی برای انتقال قدرت با دقت بالا



مزایای استفاده از دنده شانه‌ای



-دقت و کنترل بالا در حرکت خطی

-تحمل بار سنگین در مسیرهای طولانی

-نصب آسان روی ریل یا پایه

-عمر طولانی در شرایط صنعتی



دنده شانه‌ای ساده و مورب دو نوع اصلی از سیستم‌های انتقال حرکت خطی هستند که در ماشین‌آلات CNC، خطوط تولید، رباتیک و... کاربرد فراوان دارند.



1. دنده شانه‌ای ساده (Straight Rack):



ویژگی‌ها:

*دندانه‌ها به‌صورت عمود بر سطح شانه قرار دارند.

*تولید ساده‌تر و قیمت پایین‌تر دارد.

*نصب و نگهداری آسان‌تر است.

*مناسب برای سرعت‌های متوسط و بارهای سبک تا متوسط.



کاربردها:

-CNC چوب

-سیستم‌های نیمه‌صنعتی

-خطوط اتوماسیون ساده



2. دنده شانه‌ای مورب (Helical Rack):



ویژگی‌ها:

*دندانه‌ها با زاویه (معمولاً 15 تا 30 درجه) نسبت به محور طولی قرار دارند.

*حرکت نرم‌تر و بی‌صداتری دارند.

*توانایی انتقال نیروی بیشتر و دقت بالاتر

*گشتاور راه‌اندازی کمتر (شروع حرکت روان‌تر)

*نیازمند یاتاقان‌گیری دقیق‌تر و تراز بهتر است.



کاربردها:

-CNC فلزات و سنگ با دقت بالا

-ماشین‌آلات صنعتی با بار و سرعت بالا

-ربات‌های دقیق و صنعتی

کاتالوگ دنده شانه ای ساده:
