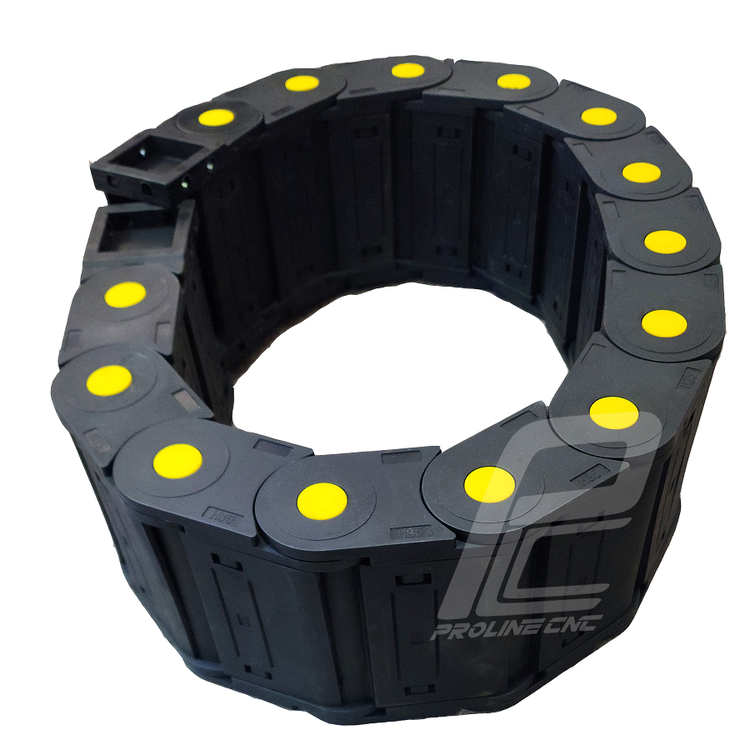

انرژی چین - انرژی گاید ابعاد داخلی 100×35 ابعاد خارجی 125×55 با شعاع خمش 125 میلیمتر برند GF پوشیده

انرژی چین – انرژی گاید 35 در 100 میلیمتر با شعاع خمش 125میلیمتر برند GF

انرژی چین (Energy chain) یا همان زنجیر محافظ کابل که در برخی موارد با نام انرژی گاید نیز شناخته میشود یکی از پر کاربردتری قطعات در صنایع اتوماسیون و ماشین سازی به حساب می آید . انرژی گايد و يا همان محافظ كابل در حقيقت قطعات پليمری از جنس پلی آميد می باشند كه با خاصيت ضد سايشی، توانايی رفت و برگشت به ميزان خيلی زياد و در طول محور حركت را دارند و اين در شرايطی است كه ميزان خمش كابل از يك مقدار مشخص كمتر نمی شود.

این قطعه که به منظور جلوگیری از خمش و پیچش و شکستگی کابل های برق و کابل های انتقال داده جهت اتصال بخش ثابت و متحرک ماشین آلات صنعتی و CNC به کار می رود در برخی از موارد جهت محافظت از لوله های پلاستیکی انتقال مایعات و گازها در حرکت نیز مورد استفاده قرار می گیرد . ابعاد مورد اشاره در مدل های مختلف انرژی چین، عرض و ارتفاع داخلی این قطعه می باشد و به معنی فضایی است که کابل ها و سیم ها می توانند از درون آن عبور کنند. همچنین سایر پارامتر های ابعادی نظیر عرض و ارتفاع خارجی، شعاع خمش و … در مشخصات محصول قرار داده شده است. تولید کنندگان متنوعی در سراسر دنیا به تولید و عرضه ی انرژی چین مشغول هستند که با توجه به برند و کیفیت محصولات ، دارای قیمت های متفاوتی می باشند .

نقشه ابعاد انرژی چین ها :

چند نکته در انتخاب انرژی چین می بایست مورد توجه قرار گیرد:

• طول انرژي چين : نصف طول حركت به علاوه طول منحني حركت به علاوه عدد کوچک(مقدار دلتا) + در نظر گیری یدک برای احتمال  شکسته شدن برخی از قطعات پلاستيكي انرژي چين
• توجه به قرار گیری منظم كابل ها كف انرژي چين (طوری که به دیواره ها و دیگرکابل ها فشار وارد نکنند) ، در صورت انتخاب انرژی چین کوچک برای صرفه جویی در هزینه ها و قرار دادن کابل ها بر روی هم كابل ها امکان خم خوردن بزرگ را نداشته و بصورت مقطعي درون خود انرژي چين خم موضعي مي خورند . همین اتفاق امکان قطعی کابل را در انرژی گاید بالا می برد و درايوها آلارم مي دهند.
• تنوع در انرژی چین ها طبق كاربرد دستگاه (مدل انرژي چين دستگاه هوابرش با انرژي چين دستگاه چوب متفاوت است) ، سرعت حركت (برخی از انرژي گايدها قابليت حركت تا سرعت 10 متر بر ثانيه و بيشتر را دارند اما بعضي از آنها با سرعت 5 متر بر ثانيه در عرض دو دقيقه متلاشي مي شود) و نوع كاربرد(انتقال لوله آب ، انتقال لوله گاز و اكسيژن، لوله هاي روغنكاري ، لوله هاي پنوماتيك بادي و …) است.
