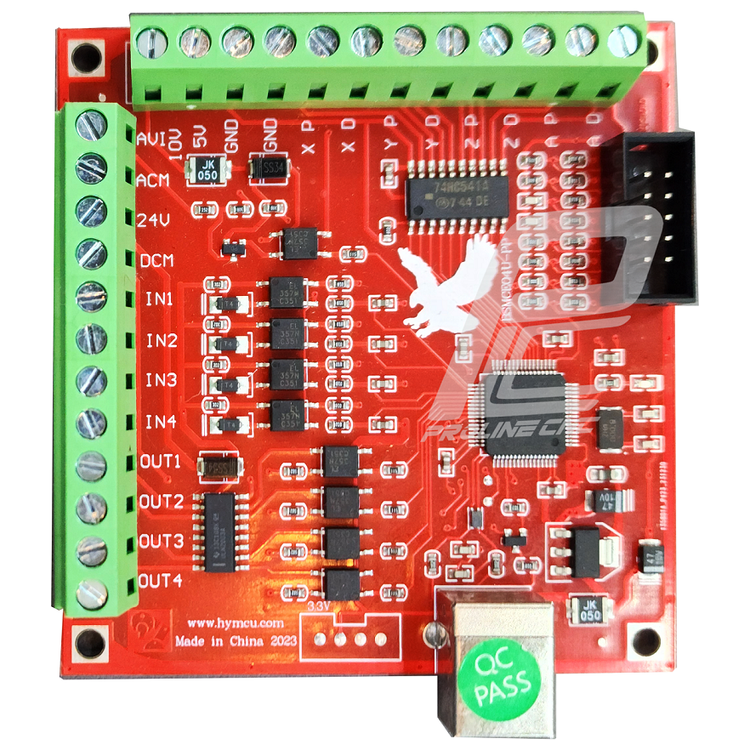

کنترلر cnc سی ان سی mach3 مچ تری 4axis چهار محور USB مدل red board عقابی اورجینال اصلی
مدل
red board 4axis
پروتکل ارتباطی
USB
ولتاژ
12-24 ولت
فرکانس
100khz
تعداد ورودی
4عدد
تعداد محور
چهار محور
تعداد خروجی
4 عدد
کشور سازنده
چین
ابعاد
90X60 mm
نرم افزار مورد نیاز
نرم افزار mach3
خرید کنترلر مچتری Red Board چهار محور برد قرمز عقابی USB با بخش فروش پرولاین سی ان سی تماس بگیرید.
این کنترلر که در بازار به «برد قرمز» (Red Board) معروف است، یکی از محبوبترین و اقتصادیترین گزینهها برای راهاندازی دستگاههای CNC کوچک و خانگی است.
کنترلر CNC چهار محور مچتری (Mach3) مدل USB Red Board
اگر به دنبال راه اندازی یک دستگاه CNC کوچک (رومیزی، لیزر، حکاکی یا پلاتر) با کمترین هزینه هستید، کنترلر 4 محور Mach3 USB Red Board بهترین انتخاب است. این برد با حذف نیاز به پورت قدیمی LPT (پارالل)، به شما اجازه میدهد دستگاه خود را به سادگی و از طریق یک کابل USB به هر کامپیوتر یا لپتاپی متصل کنید.
این برد با ابعاد کوچک ۹۰x۶۰ میلیمتری، فضای بسیار کمی در تابلو برق اشغال کرده و نصب آن برای افراد مبتدی بسیار آسان است.
مشخصات فنی کنترلر برد قرمز 4 محور MACH3
* تعداد محور: ۴ محور همزمان (X, Y, Z, A)
* نوع ارتباط: پورت USB (بدون نیاز به تنظیمات پیچیده شبکه)
* ولتاژ ورودی: ۵ ولت (تامین از طریق USB) و ۱۲-۲۴ ولت (برای بخش ورودی/خروجی)
* حداکثر فرکانس: ۱۰۰ کیلوهرتز (مناسب برای اکثر استپ موتورها)
* ورودیها: ۴ عدد ورودی ایزوله (اپتوکوپلر) برای Limit Switch، E-Stop و Home
* خروجیها: ۴ عدد خروجی دیجیتال برای رله (اسپیندل، پمپ آب، مکنده)
* کنترل اسپیندل: خروجی آنالوگ ۰-۱۰ ولت و سیگنال PWM
* ابعاد: ۹۰ در ۶۰ میلیمتر
ویژگی های کنترلر رد برد مچتری
1. پشتیبانی از چرخدستی (MPG): امکان اتصال هندویل یا چرخدستی الکترونیکی برای کنترل دستی محورها.
2. ایزولاسیون اپتوکوپلر: ورودیها برای محافظت از کامپیوتر شما در برابر نویز و اتصالات احتمالی، کاملاً ایزوله شدهاند.
3. کنترل کامل اسپیندل: به کمک خروجی ۰-۱۰ ولت میتوانید سرعت چرخش اسپیندل را مستقیماً از داخل نرمافزار Mach3 تغییر دهید.
4. نصب آسان: به دلیل استفاده از پورت USB، نیازی به نصب کارتهای PCI اضافی روی مادربرد نیست.
مزایا و معایب کنترلر USB Red Board
مزایای کنترلر RED BOARD
* قیمت بسیار ارزان: اقتصادیترین کنترلر Mach3 در بازار.
* سازگاری با لپتاپ: برخلاف بردهای قدیمی، به راحتی با USB کار میکند.
* اندازه کوچک: مناسب برای دستگاههای CNC رومیزی و کوچک.
* راهاندازی سریع: پلاگینهای آن به راحتی در Mach3 شناسایی میشوند.
معایب کنترلر RED BOARD
* تعداد محدود ورودی/خروجی: فقط ۴ ورودی دارد که برای دستگاههای پیچیده با سنسورهای زیاد ممکن است کم باشد.
* حساسیت به نویز: در محیطهای بزرگ صنعتی با نویز شدید الکترومغناطیسی (مثل دستگاههای جوش یا اینورترهای قوی)، مدلهای اترنت (LAN) پایداری بیشتری دارند.
* فرکانس ۱۰۰ کیلوهرتز: برای سروو موتورهای بسیار سریع با رزولوشن بالا ممکن است محدودیت ایجاد کند (اما برای استپ موتور عالی است).

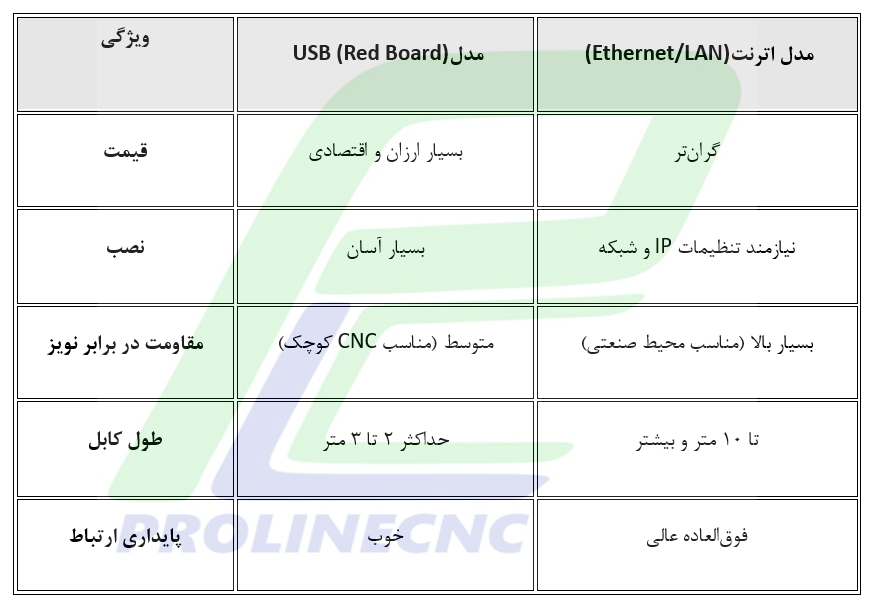

کنترلر USB در مقابل کنترلر اترنت (LAN)

کاربرد کنترلر Red Board Mach3
* ساخت دستگاههای CNC چوب و تبلیغات کوچک.
* دستگاههای حکاکی لیزر و پلاسما.
* پلاترهای دقیق و دستگاههای چاپ سهبعدی.
* آموزش CNC در دانشگاهها و هنرستانها.
قیمت کنترلر ۴ محور برد قرمز mach3
با توجه به نوسانات بازار قطعات الکترونیک و ملزومات CNC، جهت دریافت بهترین قیمت کنترلر مچ تری ۴ محور قرمز و مشاوره فنی قبل از خرید، همین حالا با کارشناسان فروش پرولاین سی ان سی تماس بگیرید.
آیا این برد با ویندوز ۱۰ و ۱۱ سازگار است؟
بله، این کنترلر با نسخههای ۳۲ و ۶۴ بیتی ویندوز ۷، ۸، ۱۰ و ۱۱ (از طریق پلاگین مخصوص Mach3) سازگار است.
آیا برای بخش ورودیها حتماً باید ولتاژ ۲۴ ولت وصل کنیم؟
بله؛ در حالی که برد با ۵ ولت USB روشن میشود، اما برای فعال شدن خروجی ۰-۱۰ ولت اسپیندل و ایزولاسیون ورودیها، نیاز به یک منبع تغذیه ۱۲ تا ۲۴ ولت DC خارجی دارید.
آیا میتوانم ۵ محور را با این برد کنترل کنم؟
خیر، این مدل دقیقاً برای ۴ محور (X, Y, Z, A) طراحی شده است. اگر نیاز به محورهای بیشتر دارید باید مدلهای ۵ یا ۶ محور را تهیه کنید.
چرا این برد به "برد قرمز" معروف است؟
این یک نام قراردادی در بازار ایران و جهان است، زیرا PCB این برد معمولاً به رنگ قرمز تولید میشود و به عنوان یک استاندارد برای کنترلرهای ارزانقیمت USB شناخته میشود.
