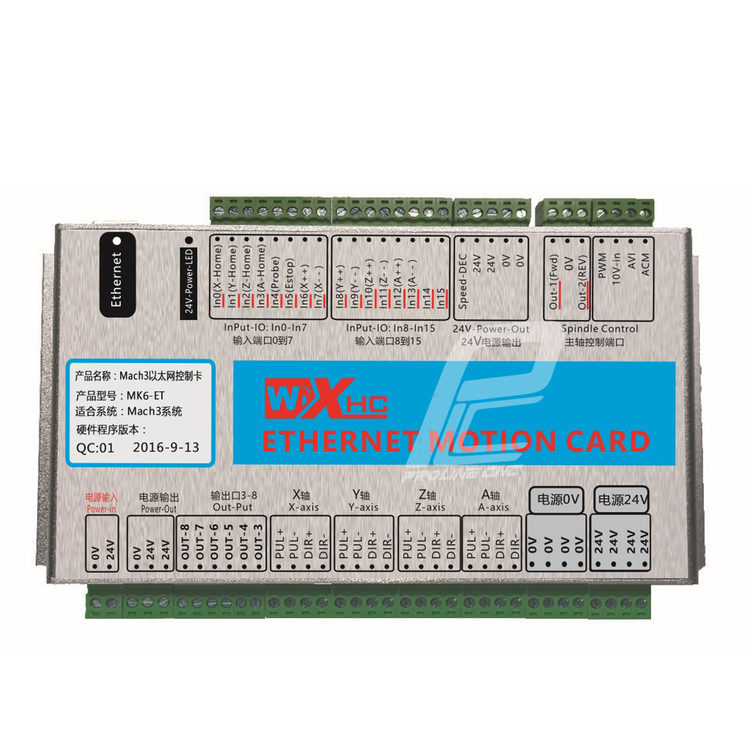

کنترلر CNC سی ان سی mach3 مچ تری 6axis شش محور مدل MK6-ETHERNET پورت USB

  خرید کنترلر  مچ تری  شش محور مدل MK6 پورت USB با بخش فروش پرولاین سی ان سی تماس بگیرید.

سیم کشی کنترلر مچتری mk6 (Wiring)

معرفی پورت های کنترلر MK6-USB

اتصال کنترلر MK6 مچتری USB به اینورتر یا سروو درایو یا استپ درایو و رله ها

اتصال کنترلر MK6 مچتری USB به اینورتر

اتصال کنترلر MK6 مچتری USB به سنسورها (مثل NPN , PNP)

کنترلر مچتری Mach3 USB Breakout Board (MK6-USB)

اگر دنبال یک کنترلر پایدار و اقتصادی برای راه‌اندازی دستگاه CNC با نرم‌افزار Mach3 هستید، برد MK6-USB شش محور یکی از گزینه‌های پرکاربرد محسوب می‌شود. این برد از طریق پورت USB به کامپیوتر متصل می‌شود و جایگزین مناسبی برای کنترلرهای قدیمی LPT است. به همین دلیل می‌توان آن را به راحتی به لپ‌تاپ‌ها و سیستم‌های جدید که پورت پارالل ندارند متصل کرد.

این کنترلر وظیفه تبدیل فرمان‌های نرم‌افزار Mach3 به سیگنال‌های دقیق حرکتی برای درایورهای استپ موتور یا سروو موتور را بر عهده دارد و امکان کنترل همزمان چند محور CNC را فراهم می‌کند.

مشخصات فنی

• تعداد محور : کنترل 6 محور همزمان
• سیستم سازگار: فقط Mach3
• نوع ارتباط: USB
• حداکثر فرکانس پالس Step: تا 100KHz
• ورودی/خروجی‌ها:
  • 16 ورودی دیجیتال
  • 8 خروجی دیجیتال
• پشتیبانی موتور: استپ موتور و سروو موتور
• کنترل سرعت اسپیندل
• خروجی آنالوگ اسپیندل 0–10V
• خروجی PWM
• خروجی Pulse/Dir برای اسپیندل
• پشتیبانی از Limit Switch / Home Switch / Probe
• پشتیبانی از Emergency Stop
• تغذیه برد: 24V DC
• مناسب برای انواع دستگاه‌های CNC رومیزی و صنعتی سبک

کنترلر MK6 USB دقیقاً چه کاری انجام می‌دهد؟

این برد نقش کارت کنترل حرکت (Motion Controller) را در سیستم Mach3 دارد:

• دریافت فرمان‌های حرکتی از نرم‌افزار Mach3
• تبدیل دستورات G-code به سیگنال‌های Step / Dir برای درایور موتور
• کنترل حرکت محورهای X , Y , Z , A , B , C
• خواندن ورودی‌هایی مانند Limit Switch ، Home ، Probe ، E‑Stop
• کنترل اسپیندل، رله‌ها و تجهیزات جانبی دستگاه CNC

به کمک این برد، کامپیوتر شما می‌تواند دستگاه CNC را با دقت بالا کنترل کند.

نصب و راه‌اندازی کنترلر مچتری MK6 USB

1. نصب نرم‌افزار

1. ابتدا نرم‌افزار Mach3 را روی ویندوز نصب کنید.
2. سپس درایور USB کنترلر را از فروشنده دریافت کرده و در پوشه Mach3 نصب کنید.
3. پس از نصب پلاگین، نرم‌افزار Mach3 را اجرا کنید.

2. اتصال برق برد

• منبع تغذیه 24 ولت DC را به ترمینال‌های 24V و GND متصل کنید.
• بهتر است برای کاهش نویز، ارت دستگاه CNC و تابلو برق به درستی اجرا شود.

          3. اتصال USB

• کابل USB را بین کامپیوتر و کنترلر وصل کنید.
• پس از اتصال، سیستم کنترلر را شناسایی می‌کند و آماده کار خواهد بود.

سیم‌کشی محورها (Step / Dir)

برای هر محور CNC خروجی‌های زیر وجود دارد:

• PUL+ / PUL- (پالس)
• DIR+ / DIR- (جهت حرکت)

این خروجی‌ها به ورودی درایور استپ موتور یا سروو موتور متصل می‌شوند.

سیم‌کشی ورودی‌ها (Limit / Home / Probe)

کنترلر دارای 16 ورودی دیجیتال است که برای موارد زیر استفاده می‌شود:

• سنسور Home
• سنسور Limit
• Probe
• Emergency Stop
• سنسورهای صنعتی

سنسورهای قابل اتصال:

• کلید مکانیکی
• سنسور NPN
• سنسور PNP
• سنسور نوری (Photoelectric)
• سنسور هال

سیم‌کشی اسپیندل و اینورتر

این کنترلر می‌تواند سرعت اسپیندل را کنترل کند.

روش‌های کنترل:

1. خروجی آنالوگ 0 تا 10 ولت

برای اکثر اینورترها استفاده می‌شود.

اتصال معمول:

• 0‑10V → ورودی آنالوگ اینورتر
• GND → زمین آنالوگ
• FWD → فرمان روشن شدن اسپیندل

2. خروجی PWM

برای کنترل سرعت در برخی درایورها استفاده می‌شود.

خروجی‌ها و رله‌ها

کنترلر دارای 8 خروجی دیجیتال است که می‌توان از آن‌ها برای کنترل تجهیزات زیر استفاده کرد:

• پمپ خنک‌کننده
• مکنده گرد و غبار
• رله اسپیندل
• شیر برقی
• چراغ دستگاه
• تجهیزات جانبی CNC

مزایای کنترلر MK6 USB

• نصب آسان و سریع
• اتصال مستقیم به USB کامپیوتر یا لپ‌تاپ
• جایگزین مناسب برای کنترلرهای LPT قدیمی
• پشتیبانی از 6 محور CNC
• سازگار با استپ موتور و سروو موتور
• ورودی و خروجی‌های متعدد
• کنترل کامل اسپیندل
• مناسب برای دستگاه‌های CNC چوب، فلز، لیزر و پلاسما

معایب و نکات مهم

• فقط با نرم‌افزار Mach3 کار می‌کند
• نسبت به مدل‌های Ethernet در محیط‌های صنعتی نویزپذیری بیشتری دارد
• بهتر است کابل USB کوتاه و با کیفیت استفاده شود

آیا کنترلر MK6 USB فقط برای 6 محور است؟

خیر، این کنترلر قابلیت کنترل 6 محور را دارد اما می‌توان از آن برای 3 محور و 4 محور نیز استفاده کرد.

آیا می‌توان هم سروو و هم استپ موتور استفاده کرد؟

بله، در صورتی که درایور موتور ورودی Step / Direction داشته باشد.

آیا این کنترلر برای لپ‌تاپ مناسب است؟

بله، چون از USB استفاده می‌کند به راحتی به لپ‌تاپ و کامپیوترهای جدید متصل می‌شود.
