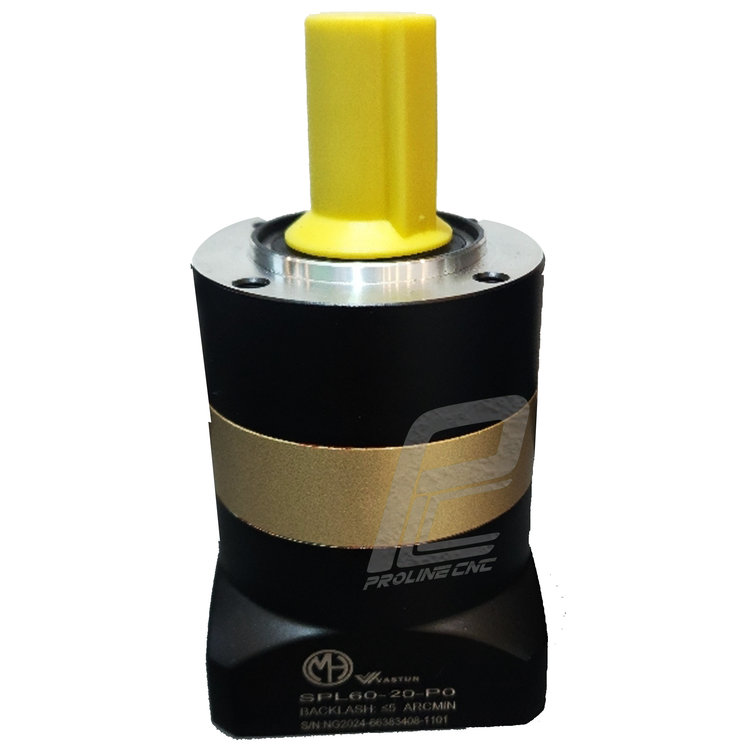

گیربکس 60 خورشیدی سروو موتور واستون VASTUN نسبت 1 به 20 مدل PL60 شفت ورودی 14 شفت خروجی 16 فلنج گرد مناسب سروو 400 وات 3000 دور

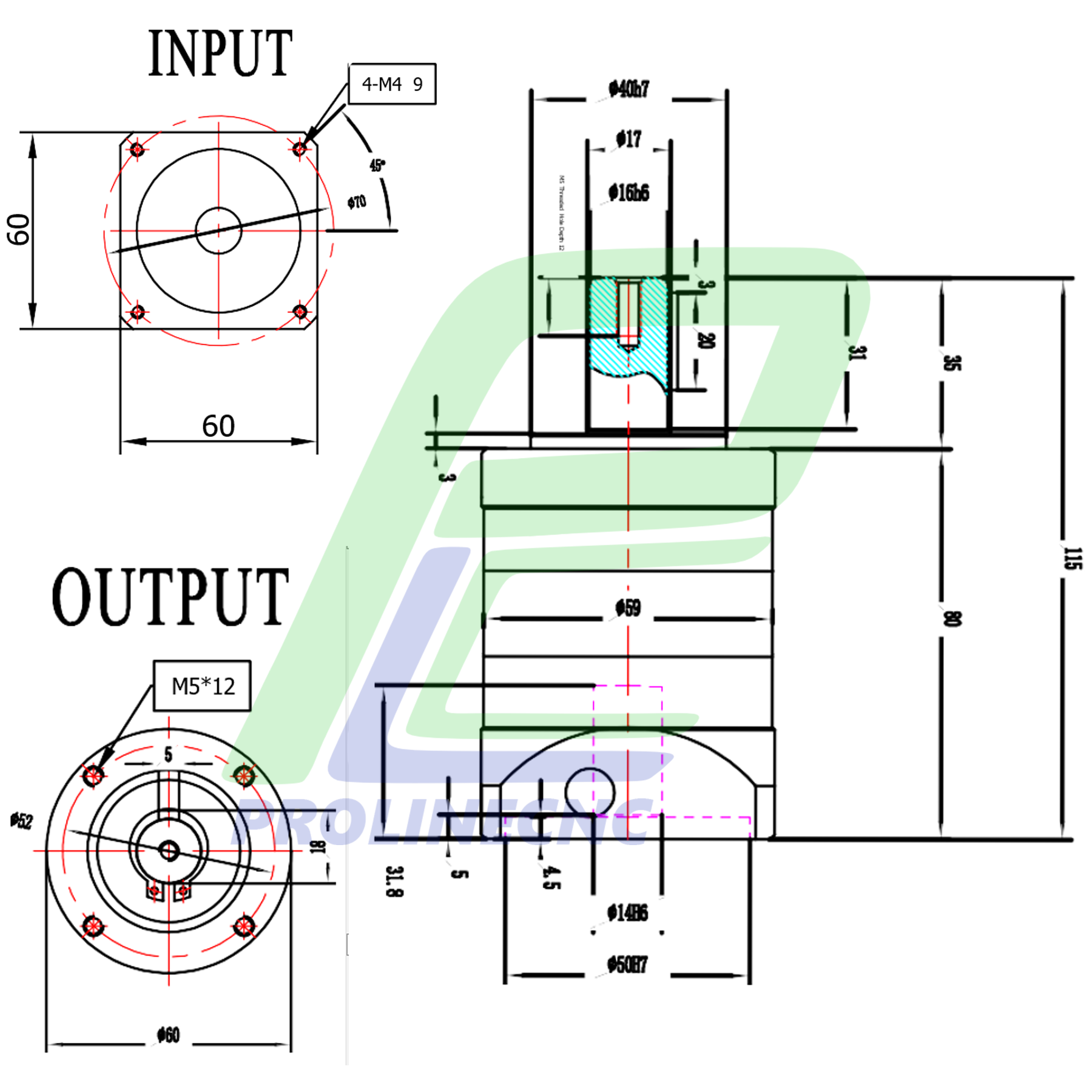

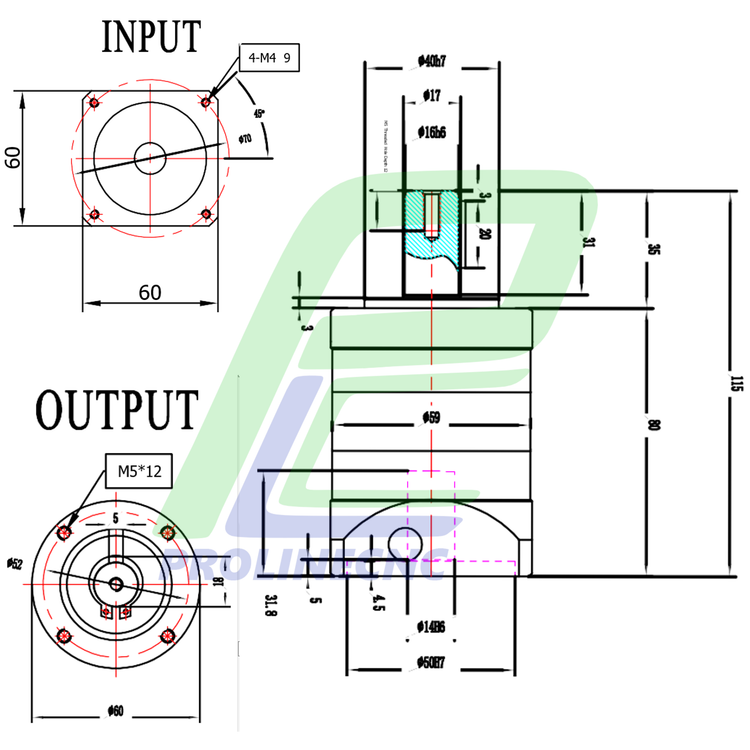

کاتالوگ گیربکس خورشیدی فلنج 60 سروو موتور واستون VASTUN نسبت 1 به 20 مدل PL60 شفت ورودی 14 شفت خروجی 16 فلنج گرد مناسب سروو 400 وات 3000 دور

گیربکس خورشیدی (Planetary Gearbox)

گیربکس خورشیدی چیست؟

گیربکس خورشیدی یا Planetary Gearbox نوعی سیستم انتقال قدرت است که در آن یک چرخ‌دنده مرکزی (خورشیدی) در مرکز قرار دارد و چندین چرخ‌دنده سیاره‌ای به دور آن می‌چرخند. این ساختار باعث می‌شود توان و گشتاور بالا در ابعاد کوچک منتقل شود. به همین دلیل، گیربکس خورشیدی در صنایع سنگین و ماشین‌آلات دقیق بسیار پرکاربرد است.



تفاوت گیربکس خورشیدی شافت مستقیم و ۹۰ درجه



1. جهت نصب و انتقال قدرت



گیربکس شافت مستقیم (Inline)

ورودی و خروجی روی یک محور قرار دارن.

انتقال قدرت کاملاً مستقیم انجام میشه.

برای دستگاه‌هایی که فضای کافی در امتداد یک خط دارن، بهترین گزینه است.



گیربکس ۹۰ درجه (Right Angle)

ورودی و خروجی با زاویه ۹۰ درجه نسبت به هم قرار می‌گیرن.

معمولاً با استفاده از چرخ‌دنده‌های مخروطی یا حلزونی داخل گیربکس ساخته میشه.

برای جاهایی که محدودیت فضا وجود داره یا نیاز به تغییر جهت نیرو هست، کاربردیه.



2- مزایا و معایب گیربکس خورشیدی شافت مستقیم

مزایا

راندمان بالا (۹۵٪ به بالا)

ابعاد جمع‌وجور و وزن کمتر نسبت به توان خروجی

نصب و هم‌محوری ساده‌تر

لقی بسیار کم → مناسب برای CNC و رباتیک

هزینه نگهداری پایین‌تر

معایب

نیاز به فضای طولی بیشتر (چون ورودی و خروجی در یک راستا هستن)

محدودیت در تغییر جهت نیرو (فقط در یک راستا کار می‌کنه)



 مزایا و معایب گیربکس خورشیدی ۹۰ درجه

مزایا

امکان تغییر جهت نیرو (۹۰ درجه) → مناسب برای فضاهای محدود

انعطاف‌پذیری در طراحی ماشین‌آلات

کاربرد عالی در نوار نقاله‌ها و سیستم‌های حمل مواد

قابلیت نصب در زوایای خاص و محیط‌های صنعتی متراکم



معایب

راندمان کمتر نسبت به گیربکس شافت مستقیم (۸۵–۹۰٪)

قیمت بالاتر به دلیل طراحی پیچیده‌تر

نگهداری و روانکاری حساس‌تر

احتمال افزایش صدا و حرارت در بارهای سنگین



3. کاربرد صنعتی

گیربکس شافت مستقیم:

ماشین‌آلات CNC، رباتیک، پرینترهای سه‌بعدی

خطوط بسته‌بندی و تجهیزات اتوماسیون

جاهایی که نیاز به دقت بالا و لقی کم دارن



گیربکس ۹۰ درجه:

نوار نقاله‌ها و کانوایرهایی که تغییر جهت دارن

دستگاه‌هایی با فضای نصب محدود

تجهیزات معدنی و سنگین که ورودی و خروجی در یک راستا جا نمی‌شن



4. راندمان و بازدهی

گیربکس شافت مستقیم: راندمان بالاتر (تا ۹۵٪) چون انتقال قدرت بدون زاویه و مستقیم انجام میشه.

گیربکس ۹۰ درجه: راندمان کمی کمتره (حدود ۸۵–۹۰٪) چون درگیر شدن دنده‌ها با زاویه باعث اتلاف انرژی میشه.



5. هزینه و قیمت

شافت مستقیم: معمولاً ارزان‌تره چون طراحی ساده‌تر داره.

۹۰ درجه: قیمت بالاتر به خاطر ساختار پیچیده‌تر و دنده‌های زاویه‌ای.



6. نصب و نگهداری

شافت مستقیم: نصب ساده‌تر، لرزش کمتر، عمر طولانی‌تر.

۹۰ درجه: نصب نیاز به دقت بیشتری داره، ممکنه نیاز به روانکاری تخصصی‌تر داشته باشه.



نکات مهم در خرید گیربکس خورشیدی

بررسی اصالت کالا و برند

توجه به خدمات پس از فروش و تامین قطعات یدکی

مقایسه راندمان و طول عمر در مدل‌های مختلف

هماهنگی با موتور و شرایط کاری (دمای محیط، فشار کاری و ...)



قیمت‌ گیربکس خورشیدی

قیمت گیربکس خورشیدی بر اساس فاکتورهایی مثل نسبت تبدیل، گشتاور خروجی، برند سازنده، جنس بدنه و دنده‌ها، و کشور تولیدکننده تعیین می‌شود. به طور معمول، مدل‌های اروپایی و ژاپنی گران‌تر از نمونه‌های چینی هستند. برندهای مورد استفاده در ایران گیربکس ریکون Reckon، گیربکس واستون vastun، گیربکس مش mash، گیربکس ان جی ng، گیربکس HQM اچ کیو ام ، گیربکس سام SAM، گیربکس اپکس APEX، گیربکس رویست ROUIST ، گیربکس GMBH، گیربکس لیمینگ LIMING، گیربکس BREVINI بروینی، گیربکس سیبونی SIBONI، گیربکس آلفا ALPHA، گیربکس VGM، گیربکس SESAME سی سیم
