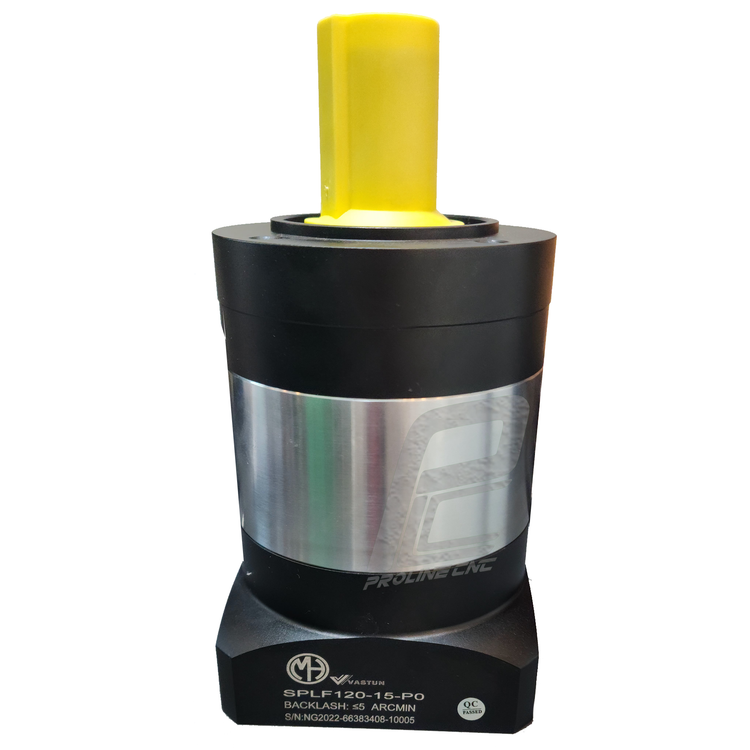

گیربکس 120 خورشیدی سروو موتور واستون VASTUN نسبت 1 به 15 مدل PLF120 شفت ورودی 22 شفت خروجی 32 فلنج مربع مناسب سروو 2کیلووات 2000 دور

گیربکس‌های خورشیدی (Planetary Gearboxes) یکی از اجزای کلیدی در ماشین‌آلات صنعتی مدرن، به‌ویژه در دستگاه‌های سی‌ان‌سی (CNC)، محسوب می‌شوند. این نوع گیربکس‌ها به دلیل بازده بالا، دقت بالا و عملکرد نرم و یکنواخت، به‌عنوان یکی از انتخاب‌های اصلی در صنعت ماشین‌سازی و اتوماسیون شناخته می‌شوند.

اصول عملکرد گیربکس خورشیدی

گیربکس خورشیدی از سه بخش اصلی تشکیل شده است:

1. چرخ‌دنده خورشیدی (Sun Gear): چرخ‌دنده مرکزی که نیرو به آن وارد می‌شود.
2. چرخ‌دنده‌های سیاره‌ای (Planet Gears): مجموعه‌ای از چرخ‌دنده‌ها که به دور چرخ‌دنده خورشیدی می‌چرخند.
3. حامل سیاره‌ای (Planet Carrier): بخشی که چرخ‌دنده‌های سیاره‌ای را در جای خود نگه می‌دارد و به آن‌ها اجازه چرخش به دور چرخ‌دنده خورشیدی را می‌دهد.
4. حلقه (Ring Gear): چرخ‌دنده‌ای با دندانه‌های داخلی که چرخ‌دنده‌های سیاره‌ای را احاطه کرده و آن‌ها درون آن حرکت می‌کنند.

این ساختار موجب توزیع یکنواخت نیرو در چند نقطه تماس بین چرخ‌دنده‌ها شده و موجب کارایی بالاتر و استحکام بیشتر در مقایسه با گیربکس‌های ساده می‌شود.

معادله نسبت انتقال (Gear Ratio)

نسبت انتقال در گیربکس‌های خورشیدی با استفاده از فرمول زیر محاسبه می‌شود:

GR=1+RSGR = 1 + \frac{R}{S}GR=1+SR​

که در آن:

• GRGRGR: نسبت انتقال (Gear Ratio)
• RRR: تعداد دندانه‌های چرخ‌دنده حلقه (Ring Gear)
• SSS: تعداد دندانه‌های چرخ‌دنده خورشیدی (Sun Gear)

این فرمول نشان‌دهنده توانایی گیربکس‌های خورشیدی در ایجاد نسبت‌های انتقال بسیار بالاست که یکی از ویژگی‌های مهم این نوع گیربکس‌ها در دستگاه‌های CNC است.

مزایای گیربکس خورشیدی در دستگاه‌های CNC

1. دقت بالا (High Precision): دستگاه‌های CNC نیاز به دقت بسیار بالا در حرکات خود دارند. گیربکس‌های خورشیدی به دلیل ساختار چرخ‌دنده‌ای و تماس چندگانه بین دندانه‌ها، کاهش لقی (Backlash) را فراهم می‌کنند که به دقت بیشتر منجر می‌شود.
2. بازدهی بالا (High Efficiency): گیربکس‌های خورشیدی بازده بالایی دارند، که این موضوع به دلیل توزیع یکنواخت نیرو و کاهش اصطکاک بین چرخ‌دنده‌هاست. این بازدهی به دستگاه CNC کمک می‌کند تا با مصرف انرژی کمتر، عملکرد بهتری داشته باشد.
3. کمپکت بودن (Compact Design): گیربکس‌های خورشیدی به دلیل طراحی فشرده‌شان، قابلیت استفاده در فضاهای کوچک را دارند. این ویژگی به دستگاه‌های CNC اجازه می‌دهد تا بهینه‌تر و با ابعاد کوچکتر ساخته شوند.
4. ظرفیت حمل بار بالا (High Torque Capacity): یکی از ویژگی‌های بارز گیربکس‌های خورشیدی، توانایی انتقال نیرو و گشتاور بالا (High Torque) در فضای کوچک است. این ویژگی برای دستگاه‌های CNC که نیاز به تحمل بارهای سنگین و اعمال نیروهای دقیق دارند، بسیار حیاتی است.
5. طول عمر بالا (Long Life): گیربکس‌های خورشیدی به دلیل ساختار مقاوم و طراحی چند مرحله‌ای، استحکام بالایی داشته و دارای طول عمر طولانی هستند. این به دستگاه‌های CNC کمک می‌کند که کمتر نیاز به تعمیر و نگهداری داشته باشند و عملکرد بهینه‌تری داشته باشند.

کاربرد گیربکس خورشیدی در دستگاه‌های CNC

1. کنترل دقیق حرکات محوری (Precise Axial Movements)

در دستگاه‌های CNC، گیربکس‌های خورشیدی به طور گسترده در حرکت محورهای X، Y و Z برای کنترل دقیق موقعیت ابزار و قطعه کار استفاده می‌شوند. این نوع گیربکس‌ها به دلیل توانایی ایجاد دقت بالا و انتقال نیرو بدون لقی، برای حرکت‌های دقیق و کنترل‌شده بسیار مناسب هستند.

2. افزایش گشتاور (Torque Enhancement)

یکی از مهم‌ترین کاربردهای گیربکس خورشیدی در دستگاه‌های CNC، افزایش گشتاور در مراحل مختلف برش و سوراخکاری است. با استفاده از این نوع گیربکس‌ها، دستگاه می‌تواند نیروی لازم برای برش مواد سخت‌تر مانند فلزات سنگین را به‌دست آورد. افزایش گشتاور بدون افزایش ابعاد و وزن دستگاه، یکی از مزایای مهم این نوع گیربکس است.

3. اتوماسیون صنعتی (Industrial Automation)

در فرآیندهای اتوماسیون صنعتی، گیربکس‌های خورشیدی به عنوان بخشی از سیستم‌های پیچیده سی‌ان‌سی استفاده می‌شوند. آن‌ها به دستگاه‌ها اجازه می‌دهند تا حرکت‌های تکراری و دقیق را بدون هیچ‌گونه خطایی انجام دهند. این قابلیت به خصوص در تولید انبوه قطعات با دقت بالا بسیار اهمیت دارد.

4. کاربرد در ماشین‌آلات سنگین (Heavy Machinery)

گیربکس‌های خورشیدی به دلیل توانایی بالا در تحمل گشتاورهای سنگین، در ماشین‌آلات CNC بزرگ‌تر که نیاز به دقت و استحکام در انتقال نیرو دارند، مورد استفاده قرار می‌گیرند. این ماشین‌ها شامل دستگاه‌های برش فلزات سنگین، تراشکاری دقیق و فرزهای بزرگ CNC هستند.

فرمول‌های تخصصی مرتبط با گیربکس خورشیدی

1. فرمول توان خروجی (Output Power)

توان خروجی گیربکس خورشیدی با استفاده از فرمول زیر محاسبه می‌شود:

Pout=Tout×ωoutP_{out} = T_{out} \times \omega_{out}Pout​=Tout​×ωout​

که در آن:

• PoutP_{out}Pout​: توان خروجی (وات)
• ToutT_{out}Tout​: گشتاور خروجی (نیوتن‌متر)
• ωout\omega_{out}ωout​: سرعت زاویه‌ای خروجی (رادیان بر ثانیه)

2. فرمول بازده (Efficiency)

بازده یک گیربکس خورشیدی به صورت زیر محاسبه می‌شود:

η=PoutPin×100\eta = \frac{P_{out}}{P_{in}} \times 100η=Pin​Pout​​×100

که در آن:

• η\etaη: بازده (%)
• PoutP_{out}Pout​: توان خروجی (وات)
• PinP_{in}Pin​: توان ورودی (وات)

نتیجه‌گیری

گیربکس خورشیدی یکی از اجزای حیاتی در سیستم‌های CNC محسوب می‌شود که به دلیل دقت بالا، توانایی افزایش گشتاور و بازدهی بالا، در بهبود عملکرد و کارایی این دستگاه‌ها نقش مهمی ایفا می‌کند. ساختار منحصربه‌فرد و چندگانه این گیربکس‌ها امکان انتقال نیرو با دقت بالا را فراهم کرده و به دستگاه‌های CNC اجازه می‌دهد تا در صنایع مختلف از جمله خودروسازی، هوافضا و تولیدات صنعتی، عملکرد بهتری داشته باشند. با توجه به کاربردهای گسترده و مزایای متعدد گیربکس خورشیدی، این فناوری به عنوان یکی از اجزای کلیدی در صنایع مختلف شناخته شده است.
