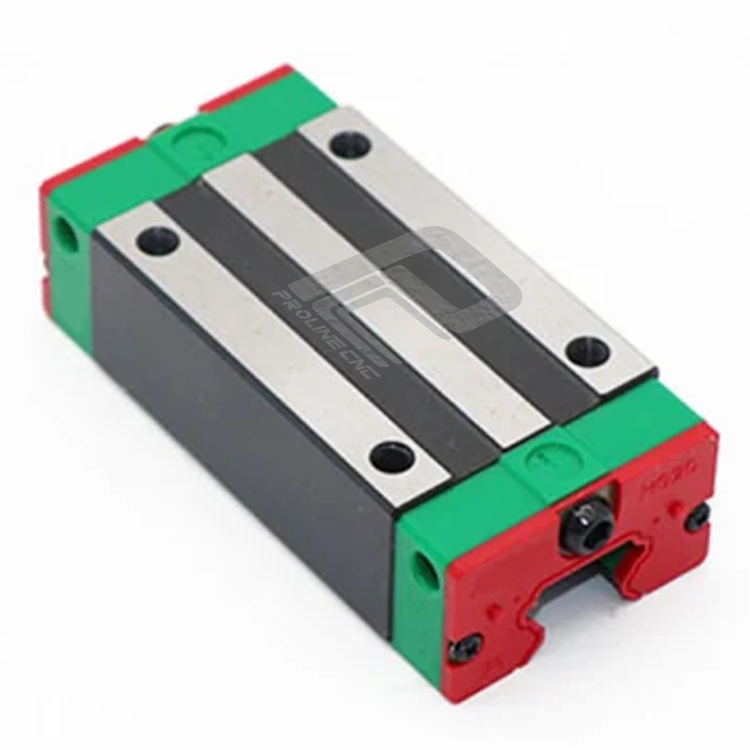

واگن 25 سی ان سی CNC بدون لبه بلند مدل HGH25H برند پی ال سی PLC ساخت چین

خرید واگن سی ان سی cnc سایز 25  واگن طول بلند 25 بدون لبه مدل HGH25H با بخش فروش پرولاین سی ان سی تماس بگیرید.

ریل مناسب واگن HGH25H، ریل HGR25 می باشد.

واگن HGH25H از سری HG  بدون لبه با عرض ریل ۲۵ میلی‌متر و نوع بلند (H = High Type). طراحی با چهار ردیف ساچمه و زاویه تماس ۴۵ درجه باعث تحمل یکنواخت نیرو از همه جهات میشود، و نوع "H" باعث تحمل گشتاور بیشتر و پایداری بالاتر می‌شود.



واگن HGH25H برند پی ال سی PLC سازگار با :

► ریل  25 مدل HGR25 برند هایوین HIWIN

► ریل  25 مدل HGR25 برند  اچ کیو ام HQM

► ریل  25 مدل HGR25 برند تی بی ریل TB Rail

 ► ریل  25 مدل HGR25 برند اس اچ ان SHN

► ریل  25 مدل HGR25 برند او بی سی OBC

► ریل  25 مدل HGR25 برند اف اس ای FSA

► ریل  25 مدل HGR25 برند ان جی NG



کاتالوگ  ریل و واگن سری HG

 مزایای ریل واگن 25 میل طول بلند مدل HGH25H:

 تحمل بار بالا نسبت به ابعاد جمع‌وجور

 پایداری بهتر در گشتاور به‌دلیل طول بیشتر واگن

 دقت حرکت بالا و روان

 قابلیت نصب در فضاهای محدود اما با عملکرد صنعتی

 مناسب برای پیش‌بارگذاری و کلاس‌های مختلف دقت

 عمر طولانی و مقاومت در برابر لرزش



 کاربردهای ریل واگن 25 میل طول بلند مدل HGH25H:

دستگاه‌های CNC سبک تا نیمه‌سنگین

پرینترهای صنعتی

ماشین‌های برش پلاسما و لیزر

ربات‌های صنعتی کوچک

خطوط مونتاژ اتوماتیک

تجهیزات اندازه‌گیری دقیق

کاربردهای پزشکی و لابراتواری



 معایب ریل واگن 25 میل طول بلند مدل HGH25H:

 ممکنه برای بارهای بسیار سنگین ناکافی باشه

 نیازمند نصب دقیق برای حفظ توازی ریل‌ها

 حساس به آلودگی محیطی بدون آب‌بندی مناسب

 نیاز به روغن‌کاری منظم در کارکردهای مداوم



 تحمل بار ریل واگن 25 میل طول بلند مدل HGH25H:

 بار دینامیکی (C) ~ 69 KN

 بار استاتیکی (Co) ~ 42 KN

 گشتاور Mx ~ 370 Nm

 گشتاور My/Mz ~ 470 Nm

> مقادیر دقیق وابسته به مدل CA/HA و پیش‌بارگذاری هستند.



 تعمیر و نگهداری ریل واگن 25 میل طول بلند مدل HGH25H:

روغن‌کاری منظم (هر 100-200 ساعت کار بسته به شرایط)

پاک‌سازی محیط کاری و جلوگیری از ورود گرد و غبار

استفاده از بلک Seal یا end cap برای واگن

بررسی صدای غیرطبیعی یا کاهش روانی حرکت

در صورت کار مداوم یا محیط سخت، استفاده از سیستم روغن‌کاری مرکزی توصیه می‌شود



 فاکتورهای انتخاب ریل و واگن سی ان سی 25 میل طول بلند مدل HGH25H:

 وزن قطعه‌کار و ابزار

 سرعت و شتاب حرکت موردنیاز

 دقت مورد انتظار

 فضای نصب

 نوع بارگذاری (ایستا، دینامیک، ضربه‌ای)

 شرایط محیطی (آلودگی، رطوبت، دما)

 نیاز به طول عمر بالا در کاربردهای صنعتی



 تعریف شماره فنی واگن 25 میل طول بلند مدل HGH25H:

مثال:

HGH25HAZ1H

دقت (H = High, P = Precision, UP = Ultra-Precision)

پیش‌بارگذاری (Z1 = متوسط، Z0 = سبک، Z2 = سنگین)

 نوع واگن (HA = بلند، CA = معمولی)

 سایز ریل (25mm)

سری HG، نوع بدون لبه (HGH)



ویژگی‌های اصلی سری HG ریل‌ و واگن:

1. ظرفیت بار بالا
طراحی آنها به گونه‌ای است که چهار ردیف ساچمه به‌طور متقارن بار را توزیع می‌کنند، بنابراین قابلیت تحمل بارهای شعاعی و محوری بالا را دارند.
2. دقت حرکتی بالا
حتی با بار زیاد، دقت حرکت حفظ می‌شود. این ریل‌ها معمولاً با تلرانس‌های دقیق تولید می‌شوند.
3. پایداری بالا
در مقایسه با سایر مدل‌ها مثل سری E یا L، این ریل‌ها پایدارتر هستند و در سیستم‌های CNC بزرگ، ماشین‌آلات قالب‌سازی و دستگاه‌های برش فلزات به کار می‌روند.
4. طول عمر بالا
ساچمه‌ها و مسیر حرکت با جنس‌های سختکاری شده (مانند فولاد کروم) ساخته می‌شوند که مقاومت سایشی بالا دارد.
5. خنک‌کاری و روان‌کاری مؤثر
اغلب این ریل‌ها دارای کانال‌های روان‌کاری داخلی هستند که به صورت خودکار یا دستی روغن‌کاری می‌شوند.



کاربردهای رایج سری HG:

ماشین‌های CNC برش فلزات و چوب ، ماشین‌های تزریق پلاستیک ، دستگاه‌های پرس و پانچ سنگین ، خطوط اتوماسیون صنعتی



انواع برندها عبارتند از: ریل واگن Ng ان جی ، ریل واگن hqm اچ کیو ام ، ریل واگن هایوین hiwin ، ریل واگن تی بی آی tbi ، ریل و واگن تام باهر tom bahr ، ریل و واگن FSA اف اس ای ، ریل و واگن obc او بی سی ( ریل واگن اسکویی ) ، ریل و واگن hsn اچ اس ان و.....

ریل و واگن مینیاتوری جهت استفاده در دستگاه های cnc سی ان سی بکار می روند.


خرید ریل و واگن CNC
جهت خرید ریل و واگن با کارشناسان ما در مجموعه فنی مهندسی پرولاین سی ان سی تماس بگیرید. همچنین برای اطلاع از نحوه نصب و راه اندازی قطعات ریل و واگن می توانید از کاتالوگ موجود در سایت prolinecnc استفاده نمایید.

قیمت ریل و واگن
قیمت ریل و واگن براساس اندازه و سایز آن مشخص می شود. پرولاین سی ان سی تلاش نموده است به روزترین قیمت ها را در سایت قرار دهد. برای اطلاع از لیست قیمت ریل و واگن چینی و تایوان با کارشناسان ما در تماس باشید.



انواع ریل و واگن:

ریل واگن HG برای ماشین‌های CNC

ریل واگن EG برای سیستم‌های اتوماسیون

ریل واگن WE برای ماشین‌های تک محور

ریل واگن RG برای کاربردهای سنگین

ریل واگن MGW/MGN برای کاربردهای پزشکی

ریل واگن QH،  QE برای کاربردهای با سرعت بالا



تعریف شماره فنی واگن:

HG W 25 C A E ZA P + ZZ/E2

• HG نشان دهنده کد سری واگن است که می تواند E2،PG،RG،WE و سایر سری های ریل و واگن باشد.
• W نشان دهنده مدل واگن است. برای نمایش واگن های لبه دار از W و برای نمایش واگن های بدون لبه از حرف H استفاده می‌شود.
• عدد 25 در این کد نشان دهنده اندازه واگن است.
• حرف C نشان دهنده این است که ریل و واگن مربوطه مناسب برای حمل چه نوع باری است. در این جایگاه دو حرف C و H قابل استفاده هستند، که واگن های H به دلیل طویل تر بودن قدرت تحمل بار بیشتری دارند.
• حرف بعدی نوع پیچ خوری بلوک را نشان می‌دهد.A نشان دهنده پیچ خوری از بالا، B  نشان دهنده پیچ خوری از پایین و C هم نشان دهنده پیچ خوری از بالا و پایین می‌باشد.
• حرف بعدی حرف E است که نشان دهنده واگن های ویژه است.
• دو حرف بعدی یعنی ZA نشان دهنده پیش بارگذاری واگن است که ZA پیش بارگذاری بیشتری از ZO دارد.
• P نشان دهنده دقت ریل و واگن است. برای نمایش سطح دقت ریل و واگن ها از P،H و C استفاده می‌شود که سطح دقت P از همه بیشتر است و سطح دقت C از همه کمتر.
• وجود کد ZZ نشان دهنده این است که ریل و واگن دارای محافظ گرد و غبار است که این امر موجب افزایش طول عمر لینیر گاید می‌شود.
• و در نهایت E2 نشان دهنده این است که این لینیر گاید دارای سیستم روغن کاری اتوماتیک است.
•

نحوه انتخاب ریل و واگن (لینیرگاید)

عواملی که باید برای انتخاب لینیر گاید مد نظر قرار داد عبارت هستند از:

• بار استاتیکی پایه

تغییر شکل موضعی بین مسیر ریل های حرکت و المنت های نورد مانند ساچمه های واگن ها در اثر فشار زیاد یا بار ضربه ایی سبب ممانعت ازعملکرد صاف خطی لینیرگاید می شود. به طور کلی بار استاتیکی مجاز(بار با اندازه و جهت ثابت) در لینیر ها ی ساکن یا در حال حرکت نباید تغییر شکل دائمی بیش از 0/0001 برابر قطر عناصر نورد و ساچه ها ایجاد کند.

• بار استاتیک لحظه ایی مجاز

در واقع بار استیکی که در یک جهت و اندازه معین، بیشترین تنش را روی عناصر نورد ایجاد می کند، که در سه جهت MR و MP و MY تعریف می شود.

• ضریب ایمنی باراستاتیکی

این شرایط هنگامی اعمال می شود که سیستم راهنما ثابت باشد یا در سرعت کم باشد. ضریب ایمنی استاتیک، که بستگی به شرایط محیطی و عملیاتی دارد، باید مورد توجه قرار گیرد. مقدار این فاکتور در دیتا شیت فنی لینیر گاید ها از فرمول زیر محاسبه می شود:

.Fsl=C0/P

1. .Fsl = ضریب ایمنی استاتیک برای بار ساده
2. C0 = درجه بار استاتیک (KN)
3. P = بار کاری محاسبه شده (KN)



• ضریب ایمنی بار دینامیکی

ضریب ایمنی بار دینامیکی بیشترین باری که سبب تغییر جهت لینیر گاید عامل مهمی است که برای محاسبه عمر مفید مسیر راهنمای خطی استفاده می شود. در واقع ضریب ایمنی بار دینامیکی در لینیر گاید ها حداکثر باری که به ازای عمر اسمی 50 کیلومتر برای ساچمه ها و 100 کیلومتر برای رول ها یا غلتک ها، تغییر جهت و اندازه نمی دهد.
