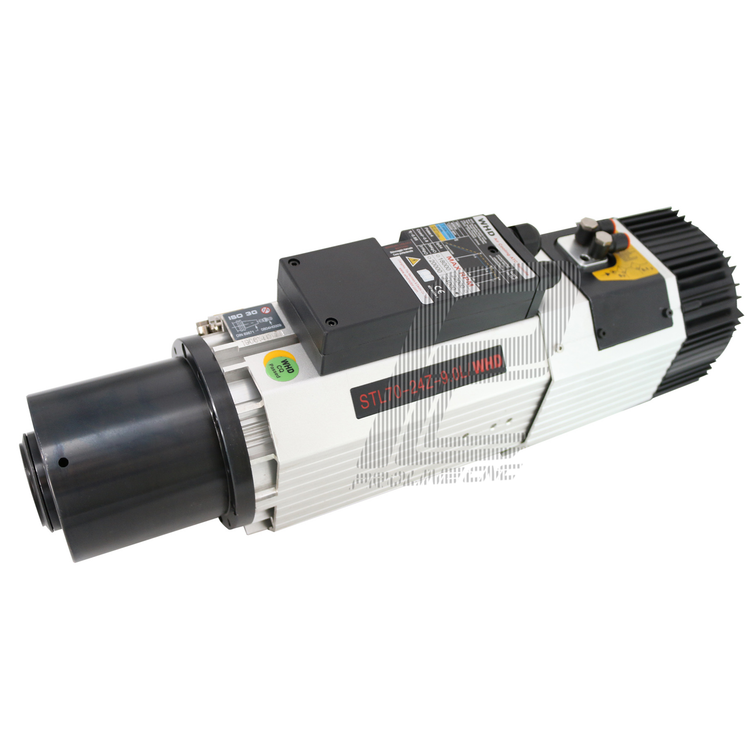

اسپیندل موتور تولچنج هوا خنک 9 کیلو وات ISO30 تعویض ابزار اتومات 24000 بلبرینگ سرامیکی SKF GMN دور 380 ولت مدل GDL70-24Z09 برند مش MASH

معرفی اسپیندل موتور تولچنج هوا خنک 9 کیلو وات برند Mash

اسپیندل موتور GDL70-24Z09 یکی از حرفه‌ای‌ترین اسپیندل‌های تولچنج (Automatic Tool Change – ATC) برای ماشین‌های CNC صنعتی است. این اسپیندل با توان ۹ کیلووات و سرعت ۲۴۰۰۰ دور در دقیقه طراحی شده و به سیستم هولدر ISO30 مجهز می‌باشد. استفاده از بلبرینگ‌های سرامیکی آلمانی SKF دقت بالا، طول عمر طولانی و پایداری عالی در کار مداوم را تضمین می‌کند.

ویژگی‌های فنی اسپیندل موتور تولچنج هوا خنک 9 کیلو وات برند Mash

مدل: GDL70-24Z09

توان خروجی: ۹ کیلووات

سرعت نامی: ۲۴۰۰۰ دور در دقیقه

ولتاژ کاری: ۳۸۰ ولت سه‌فاز

نوع هولدر ابزار: ISO30 (سازگار با ATC)

نوع تعویض ابزار: تولچنج (اتوماتیک)

بلبرینگ‌ها: سرامیکی آلمانی SKF (دوام و دقت بالا)

دقت محوری (Runout): کمتر از ۰.۰۰۵ میلی‌متر

سیستم خنک‌کننده: آب‌خنک (Water Cooling) برای عملکرد پایدار در دور بالا

قابلیت کارکرد: مناسب برای استفاده مداوم و بار سنگین صنعتی

مزایای اسپیندل موتور تولچنج هوا خنک 9 کیلو وات برند Mash

تعویض ابزار سریع و اتوماتیک (ISO30): کاهش توقف دستگاه و افزایش سرعت تولید

دقت و پایداری بالا: ایده‌آل برای ماشین‌کاری قطعات پیچیده و حساس

بلبرینگ‌های سرامیکی SKF: مقاومت در برابر حرارت، کاهش لرزش و افزایش طول عمر

توان و سرعت بالا: مناسب برای برش، سوراخ‌کاری و حکاکی دقیق روی انواع متریال

طراحی صنعتی: امکان استفاده مداوم در خطوط تولید با بار کاری سنگین

کاربردهای اسپیندل موتور تولچنج هوا خنک 9 کیلو وات برند Mash

دستگاه‌های CNC پیشرفته چندمحوره (۳ تا ۵ محور)

صنایع قالب‌سازی (پلاستیک، دایکست، فلزی)

ماشین‌کاری آلومینیوم، فولاد و فلزات غیرآهنی در خودروسازی و هوافضا

صنایع چوب، MDF و سنگ مصنوعی با نیاز به سرعت و دقت بالا

خطوط تولید انبوه که به تعویض مکرر ابزار نیاز دارند

اسپیندل موتور چیست؟

اسپیندل موتور یک واحد مکانیکی-الکتریکی است که وظیفه اصلی آن چرخش مستقیم شفت با دقت میکرونی و سرعت بالا است. این موتورها اغلب در ماشین‌آلات CNC فرز، حکاکی و تراشکاری استفاده می‌شوند و طراحی آن‌ها به گونه‌ای است که لرزش حداقلی و حداکثر ثبات حرارتی را ارائه کنند.

تفاوت اسپیندل موتور هواخنک و اسپیندل موتور آب خنک

اسپیندل هواخنک (Air-cooled): دارای فن داخلی و کانال‌های عبور هواست. مناسب برای پروژه‌های سبک تا متوسط و زمانی که فضای نصب محدود است. افزایش سرعت تا حدی محدود می‌شود؛ زیرا انتقال حرارت محدود است و افزایش دمای موتور باعث افت دقت می‌شود.

اسپیندل آب خنک (Water-cooled): دارای کویل‌ها یا کانال‌های داخلی برای عبور آب یا مایع خنک‌کننده است. امکان عملکرد پیوسته با توان بالا و سرعت RPM بالا را فراهم می‌کند و حرارت تولیدی تا حد زیادی کاهش می‌یابد. برای کارهای صنعتی سنگین و فرزکاری دقیق مواد سخت ایده‌آل است.

کاربردهای صنعتی اسپیندل موتور

تولید قطعات دقیق هوافضا و خودرو با تلرانس میکرونی

حکاکی CNC در مواد سخت مانند فولاد، آلومینیوم و کامپوزیت‌ها

صنایع پزشکی برای ساخت ایمپلنت و تجهیزات جراحی

تولید ابزارهای صنعتی و قالب‌های دقیق

پارامترهای کلیدی اسپیندل موتور

1. توان خروجی واقعی (kW): نه فقط توان اسمی، بلکه توان خروجی تحت بار واقعی برای جلوگیری از افت گشتاور.

2. RPM قابل کنترل: موتورهای اسپندل حرفه‌ای اغلب دارای کنترل VFD یا اینورتر داخلی برای تنظیم دقیق سرعت هستند.

3. L10 Bearing Life: عمر مفید بلبرینگ‌ها و کیفیت تحمل بارهای شعاعی و محوری.

4. Runout و لرزش (µm): میزان انحراف محور شفت که مستقیماً بر کیفیت حکاکی و برش تأثیر دارد.

5. سیستم خنک‌کننده و دما: کنترل دقیق دما برای حفظ ثبات طولی شفت و جلوگیری از تغییر تلرانس.

مزایا و معایب اسپیندل موتور

مزایا:

دقت بالا و کنترل حرکتی پایدار

سازگاری با کارهای طولانی و فشار بالا (مدل آب خنک)

کاهش سایش ابزار و افزایش عمر مفید دستگاه

توانایی عملکرد در محیط‌های صنعتی با ارتعاش کم

معایب:

هزینه اولیه بالاتر (به‌ویژه مدل آب خنک)

نیاز به نصب دقیق و سیستم خنک‌کننده استاندارد

حساسیت به آلودگی محیطی و نیاز به نگهداری دوره‌ای

نحوه عملکرد اسپیندل موتور

اسپیندل موتور با تبدیل انرژی الکتریکی به حرکت دورانی دقیق شفت، ابزار را با سرعت تعیین‌شده می‌چرخاند. موتورهای پیشرفته دارای بلبرینگ‌های سرامیکی یا دو ردیفه هستند که از لرزش و انحراف شفت جلوگیری می‌کنند. سیستم خنک‌کننده، گرمای تولیدی را دفع کرده و ثبات دمایی برای برش دقیق و بدون اعوجاج فراهم می‌کند.

نکات حرفه‌ای در انتخاب اسپیندل موتور

انتخاب توان و RPM بر اساس سختی و نوع ماده کار

بررسی Runout و دقت محور شفت

سیستم خنک‌کننده متناسب با مدت زمان کار و فشار بار

سازگاری با کنترلر CNC و نیاز به VFD داخلی یا خارجی

قیمت‌ اسپیندل موتور

قیمت اسپیندل موتور حرفه‌ای بر اساس:

توان واقعی و RPM

نوع و کیفیت بلبرینگ‌ها

سیستم خنک‌کننده و تجهیزات جانبی

دقت Runout و لرزش شفت

برند و استانداردهای صنعتی

مراقبت و نگهداری اسپیندل موتور

بازرسی دوره‌ای بلبرینگ‌ها و روانکاری دقیق

تمیز نگه داشتن شفت و بدنه موتور از گرد و غبار فلز و براده

کنترل کیفیت مایع خنک‌کننده و جلوگیری از رسوب در سیستم آب خنک

تنظیم دما و مانیتورینگ حرارتی برای حفظ دقت طولی ابزار

برند های زیادی در این زمینه فعالیت دارند که میتوان از:  اسپیندل موتور ng ان جی،  اسپیندل موتور mash مش، اسپیندل موتور چینی HQM، اسپیندل موتور ایتالیایی HSD (در دو تیپ تولزچنج و ساده) ، اسپیندل موتور چینی HQD، اسپیندل موتور ترکیه ای آرل Arel، اسپیندل موتور هرتز Hertz (ساخت ترکیه)، اسپیندل موتور ایرانی سهند، اسپیندل موتور CCW، اسپیندل موور CC+ سی سی،  اسپیندل موتور techno تکنو،  اسپیندل موتور hiteco هیتکو
