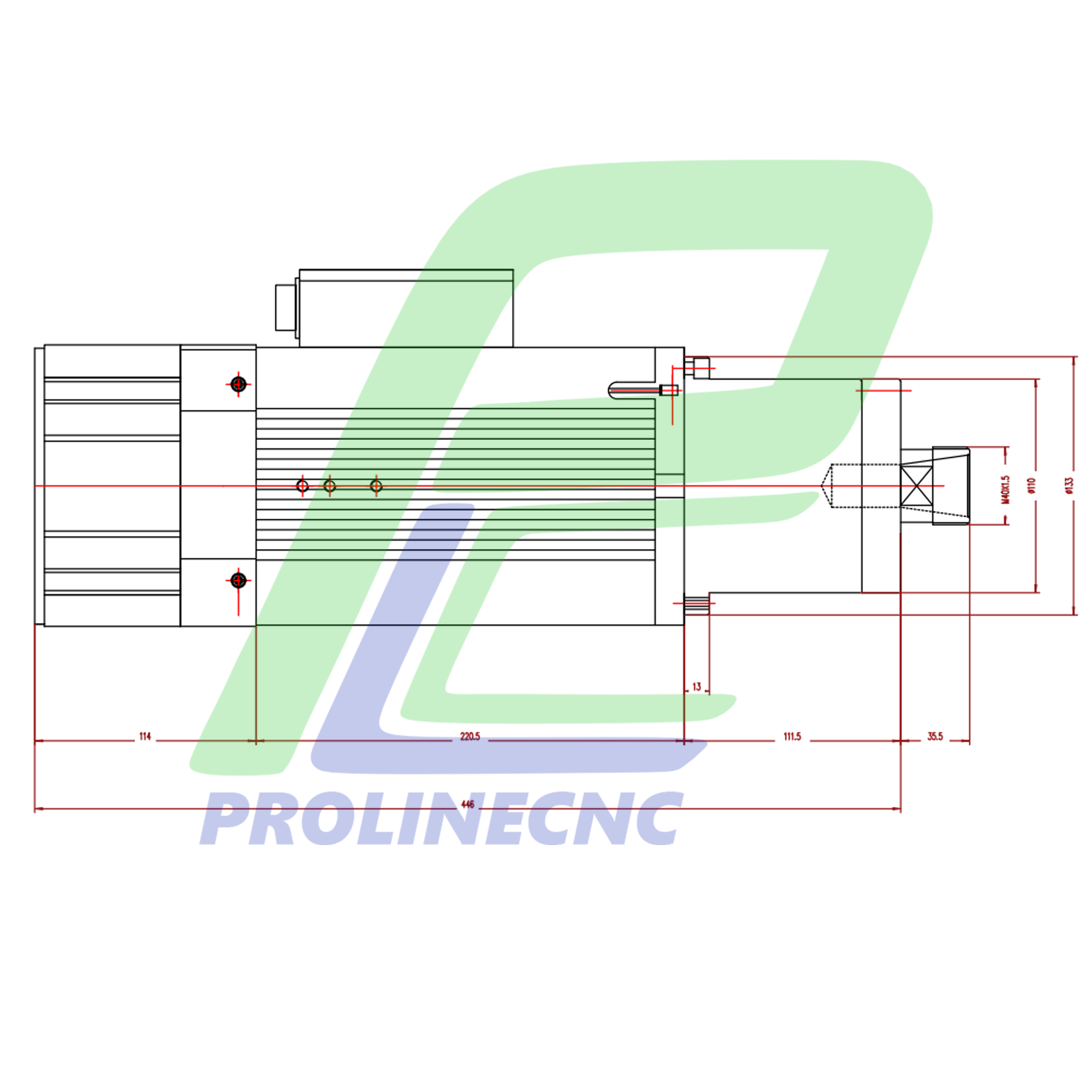

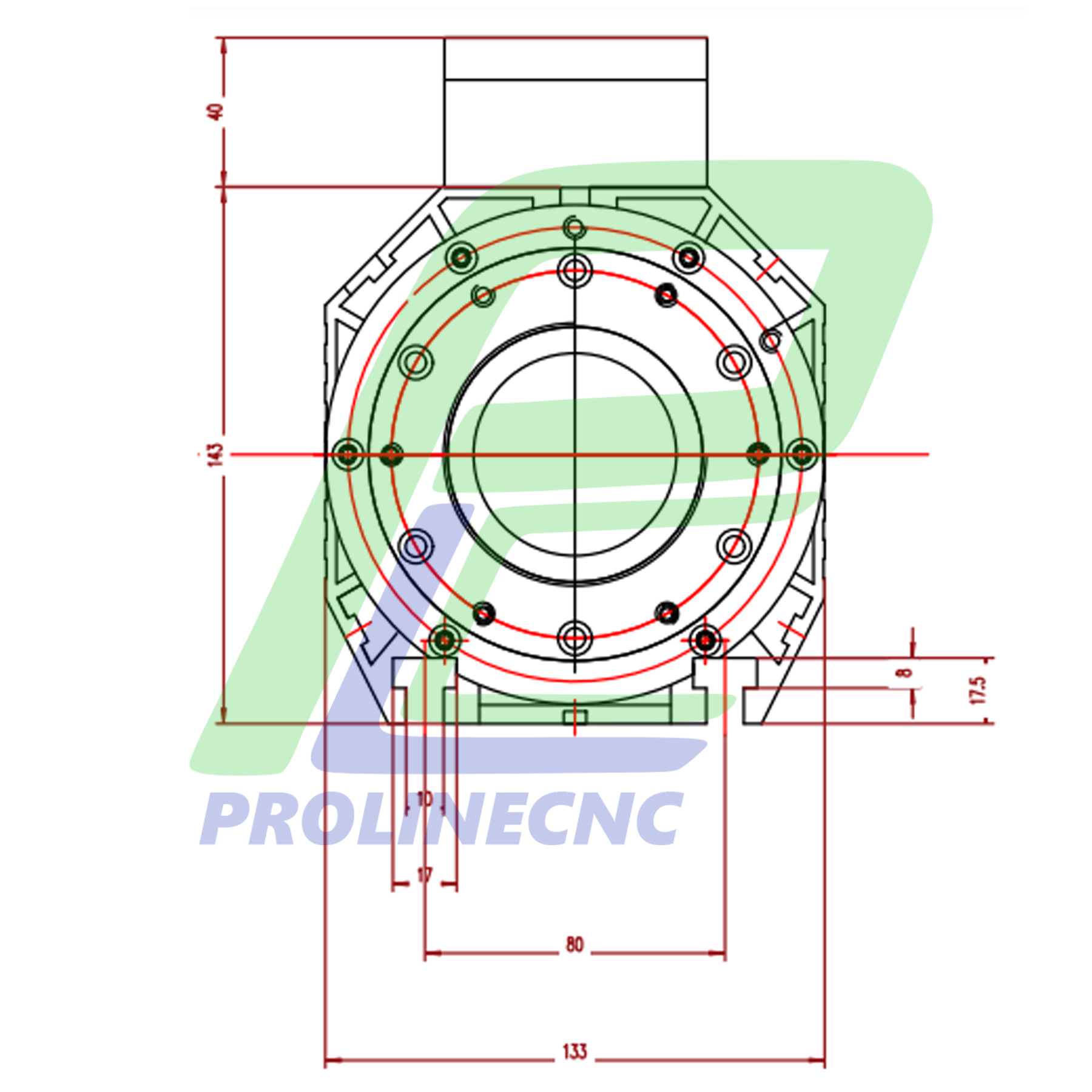

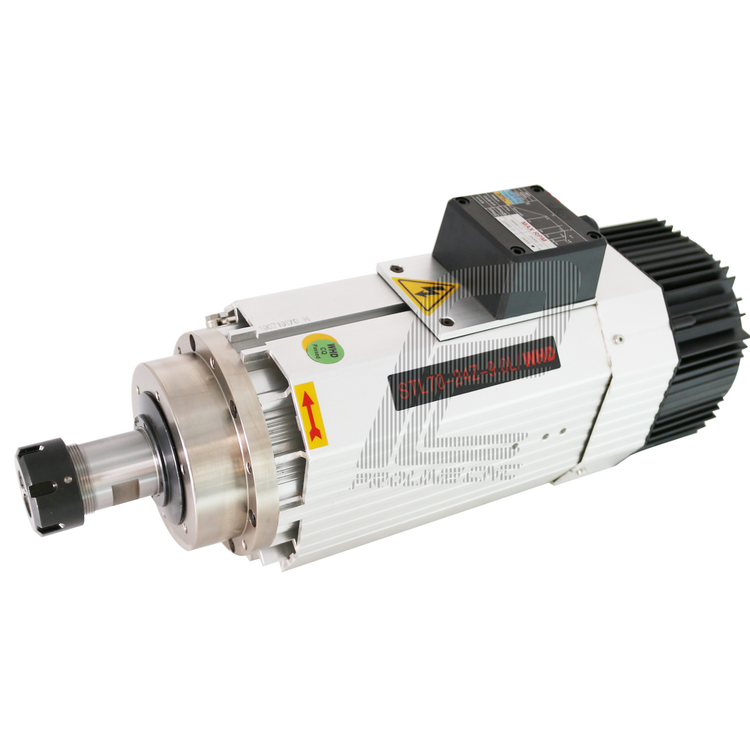

کاتالوگ اسپیندل موتور هوا خنک 12 کیلو وات 24000دور  ER32 مدل GDF70-24Z-12 سه فاز 380 ولت برند مش MASH

اسپیندل موتور چیست؟

اسپیندل موتور یک واحد مکانیکی-الکتریکی است که وظیفه اصلی آن چرخش مستقیم شفت با دقت میکرونی و سرعت بالا است. این موتورها اغلب در ماشین‌آلات CNC فرز، حکاکی و تراشکاری استفاده می‌شوند و طراحی آن‌ها به گونه‌ای است که لرزش حداقلی و حداکثر ثبات حرارتی را ارائه کنند.

تفاوت اسپیندل موتور هواخنک و اسپیندل موتور آب خنک

اسپیندل هواخنک (Air-cooled): دارای فن داخلی و کانال‌های عبور هواست. مناسب برای پروژه‌های سبک تا متوسط و زمانی که فضای نصب محدود است. افزایش سرعت تا حدی محدود می‌شود؛ زیرا انتقال حرارت محدود است و افزایش دمای موتور باعث افت دقت می‌شود.



اسپیندل آب خنک (Water-cooled): دارای کویل‌ها یا کانال‌های داخلی برای عبور آب یا مایع خنک‌کننده است. امکان عملکرد پیوسته با توان بالا و سرعت RPM بالا را فراهم می‌کند و حرارت تولیدی تا حد زیادی کاهش می‌یابد. برای کارهای صنعتی سنگین و فرزکاری دقیق مواد سخت ایده‌آل است.



کاربردهای صنعتی اسپیندل موتور

تولید قطعات دقیق هوافضا و خودرو با تلرانس میکرونی

حکاکی CNC در مواد سخت مانند فولاد، آلومینیوم و کامپوزیت‌ها

صنایع پزشکی برای ساخت ایمپلنت و تجهیزات جراحی

تولید ابزارهای صنعتی و قالب‌های دقیق



پارامترهای کلیدی اسپیندل موتور

1. توان خروجی واقعی (kW): نه فقط توان اسمی، بلکه توان خروجی تحت بار واقعی برای جلوگیری از افت گشتاور.

2. RPM قابل کنترل: موتورهای اسپندل حرفه‌ای اغلب دارای کنترل VFD یا اینورتر داخلی برای تنظیم دقیق سرعت هستند.

3. L10 Bearing Life: عمر مفید بلبرینگ‌ها و کیفیت تحمل بارهای شعاعی و محوری.

4. Runout و لرزش (µm): میزان انحراف محور شفت که مستقیماً بر کیفیت حکاکی و برش تأثیر دارد.

5. سیستم خنک‌کننده و دما: کنترل دقیق دما برای حفظ ثبات طولی شفت و جلوگیری از تغییر تلرانس.



مزایا و معایب اسپیندل موتور

مزایا:

دقت بالا و کنترل حرکتی پایدار

سازگاری با کارهای طولانی و فشار بالا (مدل آب خنک)

کاهش سایش ابزار و افزایش عمر مفید دستگاه

توانایی عملکرد در محیط‌های صنعتی با ارتعاش کم

معایب:

هزینه اولیه بالاتر (به‌ویژه مدل آب خنک)

نیاز به نصب دقیق و سیستم خنک‌کننده استاندارد

حساسیت به آلودگی محیطی و نیاز به نگهداری دوره‌ای



نحوه عملکرد اسپیندل موتور

اسپیندل موتور با تبدیل انرژی الکتریکی به حرکت دورانی دقیق شفت، ابزار را با سرعت تعیین‌شده می‌چرخاند. موتورهای پیشرفته دارای بلبرینگ‌های سرامیکی یا دو ردیفه هستند که از لرزش و انحراف شفت جلوگیری می‌کنند. سیستم خنک‌کننده، گرمای تولیدی را دفع کرده و ثبات دمایی برای برش دقیق و بدون اعوجاج فراهم می‌کند.



نکات حرفه‌ای در انتخاب اسپیندل موتور



انتخاب توان و RPM بر اساس سختی و نوع ماده کار

بررسی Runout و دقت محور شفت

سیستم خنک‌کننده متناسب با مدت زمان کار و فشار بار

سازگاری با کنترلر CNC و نیاز به VFD داخلی یا خارجی



قیمت‌ اسپیندل موتور

قیمت اسپیندل موتور حرفه‌ای بر اساس:

توان واقعی و RPM

نوع و کیفیت بلبرینگ‌ها

سیستم خنک‌کننده و تجهیزات جانبی

دقت Runout و لرزش شفت

برند و استانداردهای صنعتی



مراقبت و نگهداری اسپیندل موتور

بازرسی دوره‌ای بلبرینگ‌ها و روانکاری دقیق

تمیز نگه داشتن شفت و بدنه موتور از گرد و غبار فلز و براده

کنترل کیفیت مایع خنک‌کننده و جلوگیری از رسوب در سیستم آب خنک

تنظیم دما و مانیتورینگ حرارتی برای حفظ دقت طولی ابزار



برند های زیادی در این زمینه فعالیت دارند که میتوان از:  اسپیندل موتور ng ان جی،  اسپیندل موتور mash مش، اسپیندل موتور چینی HQM، اسپیندل موتور ایتالیایی HSD (در دو تیپ تولزچنج و ساده) ، اسپیندل موتور چینی HQD، اسپیندل موتور ترکیه ای آرل Arel، اسپیندل موتور هرتز Hertz (ساخت ترکیه)، اسپیندل موتور ایرانی سهند، اسپیندل موتور CCW، اسپیندل موور CC+ سی سی،  اسپیندل موتور techno تکنو،  اسپیندل موتور hiteco هیتکو
